F23G — Кремационные печи; уничтожение отходов или низкосортных топлив сжиганием

Номер патента: 920323

Опубликовано: 15.04.1982

Авторы: Батманишвили, Братейко

МПК: F23G 7/06

Метки: газов, сбросных, сжигания

...выступы 5, Б конической головке 2 выполнены отверстия 6. для подачи сбросных газов и центральное отверстие, в котором установленагорелка 7, Выходной диаметр конфузорного патрубка равен 0,60,8 диаметрапечи. В печь встроены регулируемые сопла 8 эжектирования воздуха. Сопла установлены радиально примерно на2длины печи и направлены в камеру сгорания поц углом 45-60 к выходному35патрубку. Печь заключена с зазором втеплоиэолированный кожух 9 с улиткой10 для подачи сбросных газов. Зазормежду стенками печи и кожухом образует полость 11, ограниченную заслонкой12 для регулирования поцачи газа,Устройство работает следующим образом.Сбросный газ или загрязненный воздухпоступает в полость 11 через улитку 10,45где, завихряясь, разделяется на...

Номер патента: 920324

Опубликовано: 15.04.1982

Авторы: Гейнце, Стрижевский, Эльнатанов

МПК: F23G 7/06

Метки: аммиака, сжигания

...малого содержания окислов азота в пропуктах сгорания, ни минимального расхода дополнительного газа (топлива).Целью изобретения является предовращение загрязнения окружающей среды путем снижения содержания окислов азота в продуктах сгорания при сжигании аммиака.Цель достигается тем, что согласноспособу сжигания аммиака, включающему испарение аммиака, смешение его с горючим газом с послеюующим сжиганием смеси, процесс сжигания смеси осуществляется при содержании в ней 5-10 об,% 10 пропана или 10-20 о 6.% метана,Проводят экспериментальные исследования процесса сжигания жидкого аммиака, включая испарение .аммиака, смеше ние с горючим газом (пропан или метан)с последующим сжиганием смеси. Для поддержания оптимальной температуры в ядре...

Номер патента: 926435

Опубликовано: 07.05.1982

Авторы: Воробьев, Левшаков, Новиков

МПК: F23G 5/00

Метки: древесной, печь, пыли, сжигания

...древесной пыли. Затем прекращают 20 подачу топлива, а через распределительную решетку 2 с помощью коллектора 3 н печь подают смесь древесной пыли, содержащей вяжущие вещества, и первичного воздуха с коэффициентом 25 расхода воздуха меньше единицы со скоростью, обеспечивающей псендоожижение инертного дисперсного материала 4. В процессе псевдоожижения древесная пыль загорается от частиц рас-З 0 каленного дисперсного материала, так как их температура выше температуры самовоспламенения древесной пыли. Вследствие того, что .коэффициент расхода первичного воздуха меньше единицы, в нижнюю зону псевдоожижения изза недостаточного содержания кислорода можно подать, не опасаясь взрыва, большее количество пыли, чем при сжигании с коэффициентом...

Номер патента: 934160

Опубликовано: 07.06.1982

Авторы: Кучеренко, Лях, Соколов

МПК: F23G 7/00

Метки: вод, осадков, сжигания, сточных

...сжигания образуются твердые частицы осадка крупностью до 500 мкм, интенсивность высушивания которых до 5-40% влажности с единицы объема повышается в 2-4 раза. Высушенные предлагаемым способом органические частицы осадка легко сжигаются.30Осуществление процесса сжйгания осадков в циклонной топке под воздействием электрического поля высокого напряжения приводит к возникнове- . нию в рабочем объеме печи интенсив 35 но протекающих ионизационных процессов, в результате которых молекулярный кислород преобразуется в следующие модификации: положительный ион кислорода О+, отрицательный ион ки 40 слорода О, положительный ион двух- атомного кислорода О, отрицатель+ный ион двухатомного кислорода, 02, и озон. Кроме того, происходит разложение...

Номер патента: 936828

Опубликовано: 15.06.1982

Авторы: Вальтер, Иоханнес, Хорст

МПК: F23G 7/00

Метки: вещества, веществом, вторичного, горючего, горючим, основным, сжигания

...вещества необходимо поддер.живать в пределах 1 - 10 м/с, приэтом измельчение исходного вторичноговещества осуществлять до размера частиц 5 - 50 мм.Количество подаваемого вторичного вещества регулируют в зависимостиот температуры в топочном пространстве и содержания СО или О в отходятщих газах,На фиг. 1 представлено устройство,в котором осуществляется способ сжигания вторичного горючего вещества сосновным, продольное сечение топочного пространства; на фиг; 2 - поперечное сечение А-А на Фиг, 1; на фиг,3 топочное пространство с двумя вводами вторичного вещества, вариант; нафиг. 4 и 5 - путь полета частиц вторичного вещества в зависимости отскорости и времени полета,Устройство содержит загрузочноеустройство 1, колосниковую решетку2, на...

Номер патента: 937893

Опубликовано: 23.06.1982

Авторы: Жура, Погребняк, Терентьев, Чернобай, Яковлев

МПК: F23G 7/04

Метки: жидких, отходов, упаривания

...3 снабжена патрубками 7-9 соответственно ввода отходов, выводапарогазовой смеси и аварийного слива. 16Патрубок 8 расположен между сейарационным устройством 6 и донной частью 5камеры 1 горения,Камера пульсирующего горения установлена таким образом, что выходное сече 15ние резонансной трезубы находится нижепатрубка 9 аварийного слива и, такимобразом, ниже уровня отходов.При работе установки камера 1 пульсирующего горения работает в режимепогружной горелки, при этом горячиепродукты сгорания топлива барботируюъся через спой жидких отходов, упариваяих. Парогаэовая смесь, содержащая капепьн 1 й унос, поднимается по копьцево- щму каналу между стенками емкости 3и резонансной трубы 2, Проходя зонуперфорации резонансной трубы 2, парогазовая...

Номер патента: 937894

Опубликовано: 23.06.1982

Авторы: Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...снабженную отверст тием 10 для удаления пролуктов ощьвой обработки,Устройство работает следующим об разом. Через патрубок 3 в барботажную ванну 1 поступает горючий жидкий отход.Благодаря наличию у вставки 5 отверотий 7 в нижней части взаимно перпендикулярно расположенных перегородок 6,поступающий в ванну 1 жидкий отходрастекается по поверхности решетки 2,заполняя участки между перегородками6 (ячейки). Через патрубок 4 в устройство поступает барботажный агент, вреэульта те прохождения которого черезотверстия барботажной решетки 2 в ячейках ванны 1 образует с я динамичныйгаэожидкостный слой. Расход барботажного агента через патрубок 4 выбираюттаким образом, чтобы скорость барботажного агента в сечении ванны 1 составляла 0,5-0,8 м/с, а...

Номер патента: 937895

Опубликовано: 23.06.1982

Авторы: Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...2. По перфорированной трубе 4 в эмульгатор поступает газ. Скорость газа в эмульгаторе независимо отпроизводительности устройства поддерживают на уровне 1,5-2,0 м/с, а начальнуювысоту слоя смеси в устройстве - науровне 0,07-0,1 м. Объем продуваемогочерез эмульгатор газа определяется физическими свойствами отходов и габаритами ванны барботажа. Для того, чтобы".аз, выходящий из трубы 4, не поступалнепосредственно в ванну барботажа черезканал 8, нижняя часть разделительнойперегородки 5 отогнута в сторону ванныбагботажа под углом 30-45,о Разделительная перегородка имеетвысоту, равную 2-3 высоты ванны барботажа. При высоте перегородки меньшедвух высот ванны барботажа труднодобиться эффективного перемешиваниягорючих маловязких оходов и...

Номер патента: 937896

Опубликовано: 23.06.1982

Авторы: Авдуевский, Исмаилов, Папуша, Пирумов, Полежаев

МПК: F23G 7/06

Метки: азота, обезвреживания, окислов

...предварительного охлаждения высокотемпера"турного газового потока. Причем приохлаждении газового потока дозированным впрыском воды обеспечиваетсяне только охлаждение, но и снижаетсянеобходимое количество водорода длянейтрализации окислов азота. При температуре более 1300 К происходит дис.социация водяного пара ( уравнение 31 зс образованием ионов водорода и гидроксильной группы, причем водородактивно вступает в реакцию с кислородом, находящимся в потоке,При понижении температуры в зоне 20реакции ниже 2000 К значительно увеличивается время релаксации потока,что значительно увеличивает габариты устройства для нейтрализации ИО,.Поэтому диапазон нейтрализации следует поддерживать в пределах 20002800 К. Диапазон температур...

Номер патента: 939868

Опубликовано: 30.06.1982

Авторы: Багрянцев, Гусельников, Котлярова, Рябов, Черников

МПК: F23G 5/00

Метки: отходов, сжигания

...сжиганиядиспергированных отходов с неоднороднымгранулометрическим составом за счет обеспечения необходимого времени пребывания круп.ной фракции отходов в высокотемпературнойзоне и исключения выноса мелкой фракциичерез приосевую зону. Формула изобретения 1. Способ .сжигания отходов, включающииподачу топлива, воздуха и отходов, термичес 3 939868 фУкаэанная цель достигается тем, что в спо.собе сжигания отходов, включающем подачутоплива, воздуха и отходов, термическую обработку отходов в закрученном газовом потоке с разделением отходов на мелкую икрупную фракции, сжигание мелкой фрак.ции в закрученном потоке, а крупной фрак.ции в псевдоожиженном слое, охватываемомзакрученным газовым потоком, и совместный отвод продуктов сгорания...

Номер патента: 939869

Опубликовано: 30.06.1982

Авторы: Заблоцкий, Климарев, Попов

МПК: F23G 7/00

Метки: аппарат, органических, отходов, термообработки

...и температура элемента 6 увеличива.ется, Окислитель, подаваемый через патрубок8, проходит через фильтруюший материал емкости 3 и по внутренней поверхности элемента 6. В зоне контакта окислителя с нагреваемыми отходами при 410 - 440 С образуются очаги воспламенения. При дальнейшем на 1 9 фгревании элемента 6 до температуры 600 -о800 С начинается устойчивое горение отходов, после чего отключают источник 1 высокочастотного излучения.После выгорания отходов образуется зола.Патрубок 7 переключают к коллектору твердого остатка и под разрежением удаляютзолу из емкости 3,Аппарат представленный на фиг. 2 содержит источник 1 высокочастотного излучения,корпус 2 с разъемами, размещенную в корпусе емкость 3 для отходов 4,...

Номер патента: 945594

Опубликовано: 23.07.1982

Авторы: Багрянцев, Трошкова, Черников

МПК: F23G 7/00

Метки: обезвреживания, отходов, термического

...Т, ЛепахинаТехред Т. Маточка Корректор Н, Король Редактор Г. Ус Тираж 598 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 5304/55 Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 дые отходы перед измельчением смешивают с отработанным активирован-. ным углем.Кроме того, содержание активированного угля в смеси устанавливают 1-304 от веса сухих твердых отходов,Измельчение твердых отходов производства пластмасс с добавкой отработанного активированного угля позволяет исключить агрегатирование твердых частиц, что обеспечивает надежность подачи, распыливания и сжигания отходов. При содержании активированного угля менее 14 происходит агломерация частиц пластмасс, а...

Номер патента: 945595

Опубликовано: 23.07.1982

Авторы: Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...1 на поверхности решетки 2 установлена кольцевая вставка 5, делящая объем ванны 1 на барботируемую и небарботируемую газом части, В поперечном сечении кольцевой вставки 5 параллельно барботажной решетке 2 размещены две перфорированные пластины 6 с долей свободного сецения 0,35-0,45. В нижней части вставки 5 по периметру предусмотрены отверстия 7 для сообщения барботируемой и небарботируемой цастей ванны 1. Устройство включает сопла 8 для подачи вторичного воздуха и камеру сгорания эо 35 40 45 50 55 Так как внутри кольцевой вставки 5 установлены перфорированные пластины 6, то по сравнению с известным устройством, когда пузыри барботажного агента не претерпевают изменения за счет внешних сил, в устройстве внутри вставки по высоте ванны 1...

Номер патента: 945596

Опубликовано: 23.07.1982

Авторы: Дорошенко, Смольянинова

МПК: F23G 7/04

Метки: жидких, обезвреживания, отходов, печь, циклонная

...сепарации расплавлен- Я ных частиц минеральных веществ на внутренней цилиндрической поверхности водоохлаждаемой части корпуса печи,что приводит к снижению уноса их спродуктами сгорания.Диаметр пережима-завихрителя, составляющий 0,5-0,7 внутреннего диаметра корпуса, обеспечивает наиболее оптимальные условия работы циклонной печи.При диаметре пережима-завихрителяменее 0,5 внутреннего диаметра корпуса возрастает сопротивление в циклонной камере, приводящее к увеличениюдавления подаваемого в печи воздуха,вследствие чего увеличивается расходэлектроэнергии,При диаметре пережима-завихрителяболее 0,7 внутреннего диаметра корпуса уровень вращательных скоростейуменьшается за счет малого диафрагмирования, соответственно уменьшаетсяинтенсивность...

Номер патента: 949295

Опубликовано: 07.08.1982

Авторы: Мишин, Тюльпанов

МПК: F23G 7/06

Метки: выбросов, газообразных, обезвреживания, термического, токсичных

...одна по центру и три по периферии, турбулизирующую решетку 3, тангенциально расположенные патрубки 4 для подачи воздуха и патрубки 5 для подачи газообразных токсичных выбросов, при этом патрубки 4 и 5 чередуются. В камере 1 имеется дожигательная решетка 6 и расположенные за ней сопла 7 для подвода холодного воздуха, поступающего через короб 8. Воздух в горелки и по сечению камеры подается через короб 9 и кожух циклонной камеры 10, в котором подогревается,Способ осуществляется следующим образом. Газообразные. токсичные выбросы и часть воздуха подают в зону горения циклонной камеры тангенциально чередующимися по 5 10 15 20 25 30 35 40 45 50 55 токами по патрубкам 4 и 5. Скорость подачи воздуха поддерживают на 28 - 40 О/о выше...

Номер патента: 951009

Опубликовано: 15.08.1982

Авторы: Беличенко, Грызлин, Дмитриев, Кельман, Обозный, Сотниченко

МПК: F23G 7/00

Метки: горючих, жидких, масло-окалиносодержащих, обезвреживания, отходов, термического, утилизации, шламов

...геометрии факела, вибра-ции оборудования установки.Переход большего диаметра газохода на меньший должен быть размещен на расстоянии от топки, равном 2 - 2,5 диаметра топки. Отклонение от. рекомендуемого предела в сторону уменьшения или увеличения нарушает работу установки: при уменьшении рекомендуемого предела увеличивается зона сушки шлама, а зона наиболее высоких температур смещается в сторону топки и происходит неполное выгорание масла из шлама, при увели5 1 О м15 20 2530 35 40 45 чении рекомендуемого предела сужается эонасушки, зона высоких температур смещаетсяв сторону загрузки шлама, происходит спека.ние влагомаслосодержащего шлама с образованием настылей на футеровке сушильногобарабана,;что нарушает аэродинамику последнего...

Номер патента: 951010

Опубликовано: 15.08.1982

Авторы: Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: горючих, жидких, отходов, сжигания

...коксующихся и некоксующихся жидких горючих отходов коксующийся жидкий горючий отход подают в центральную область барботируемого газом слоя, наиболее удаленную от ограхщаюших слой стенок, Некоксующийся гооючий жидкий отход подводят равномерно по периметру слоя в непосредственной близости от стенок, где также организуют продувание через отход барботажного агента, При такой органиэации огневого обезвреживания капли коксуюшегося отхода,. вылетающие из центральных областей. слоя, не достигают ограничивающих слой стезо нок и вместе с барботажным агентом поступают в зону горения, Крупные капли, которые под действием силы тяжести возвращаются в слой, также не достигают боковых стенок, а попадают или в центральную зону слоя или в...

Номер патента: 953373

Опубликовано: 23.08.1982

Авторы: Исламов, Карякин

МПК: F23G 7/00

Метки: переработки, печь, фосфорсодержащих, шахтная, шламов

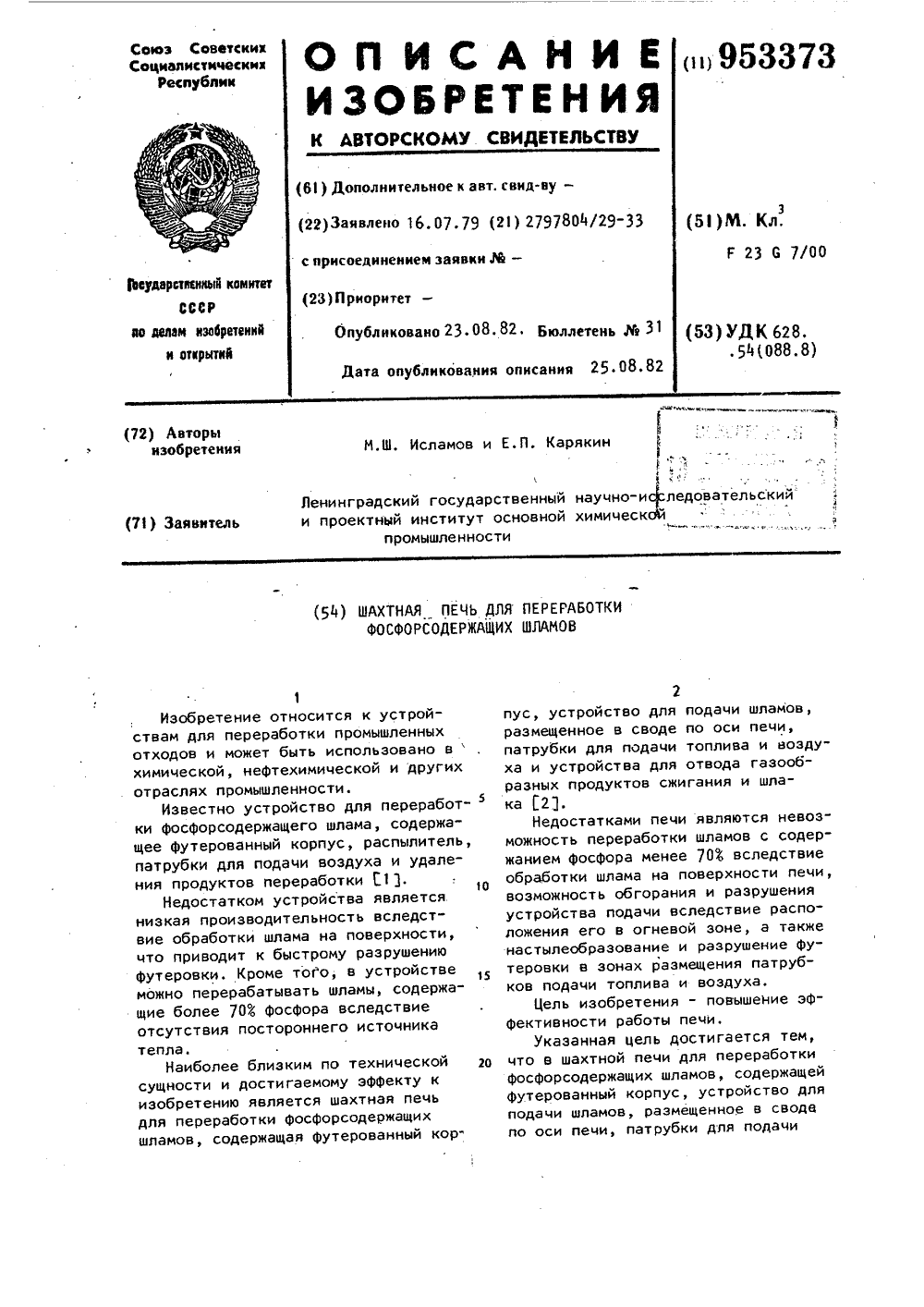

...кожухом 2, свод 3, в котором размещено устройство 4 для подачи и распыливания шлама, выполненное в виде двух вращающихся коаксиальных труб - внутренней5 и внешней 6.Внешняя и внутренняя трубы образуют кольцевое пространство 7 для подачи воздуха, которое закрыто заглушкой 8, жестко соединенной с трубами 5 и 6. Внешняя труба 6 снабжена криволинейными патрубками 9, имеющими горизонтально расположенные открытые концы 10, другие концы 11 патрубков 9 сообщаются с кольцевым пространством 7, при этом горизонтальные оси открытых концов патрубков 9 расположены на расстоянии 0,5- 3,0 внутреннего диаметра патрубка от нижнего края 12 открытого конца внутренней трубы 5Центральный угол между криволинейными патрубками (в плане) составляет 10-45 о....

Номер патента: 960495

Опубликовано: 23.09.1982

Авторы: Малофеев, Терентьев, Чернобай, Шалаев, Яковлев

МПК: F23G 7/04

Метки: обезвреживания, огневого, промстоков

...(количества водывида минеральных и органических примесей),Размещение дополнительного отверстия 5на противоположной стороне относительноотверстия 4 и на расстоянии от горелочногоустройства не более расстояния от горелочного устройства до форсунок сточной воды,гарантирует отсутствие минеральных примесейв потоке газов через дополнительное отверстие 5, а значит и нормальные условия работы тепяообменника 9.Установка работает следующим образом, 40 45 50 Тепло обработки выпара с органикой утилизируется в теплообменнике 9 обычного типа, так как теплоноситель не содержит минеральных примесей, которые циркулируют между испарителем 7 и огневой камерой 1, откуда выводяАя в виде плава солей.В качестве огневой камеры может быть использована...

Номер патента: 962719

Опубликовано: 30.09.1982

Авторы: Левшаков, Новиков, Подзоров

МПК: F23G 5/00

Метки: древесных, отходов, сжигания

...5, крестообразную опору 6, в которой закреплен подшипник 7, электрогазовый запальник 8, Вал шнека 3 полый, а выходной витокего имеет отверстия для подачи первичного воздуха в переднюю часть камеры сгорания 4. В камере сгорания 4 имеется пвтрубок 9 для подвода вторичного воздуха.Устройство для сжигания древесных отходов работает следующим образом,Бункер 1 заполняют измельченными древесными отходами. Через полый шнек 3 подают первичный воздух, включают электрогвэовый запальник 8, с помощью приводного электродвигателя приводят во вращение шнек 3, Измельченные древесные отходы посредством шнека 3 выталкиваются в переднюю часть камеры сгорания 4, выполняющую роль предкамеры, где происходит смешение воздуха и отходов. Вследствие того,...

Номер патента: 962720

Опубликовано: 30.09.1982

Авторы: Круглякова, Лучко

МПК: F23G 5/00

Метки: бумажных, отходов, уничтожения

...иоборудования для подготовки бумажных укладывания гофрированных листов с соз20отходов н не обеспечивают полноты сго- данием воздушных прослоек.рания вследствие горения отходов в спрес.соваином виде, Все это значительно ус руют тольколожняет процесс горения и требует спе-, вСпособ уничтожения бумажных отходов, включающий предварительную подготовку бумажных отходов и последующее сжигание, о т л и ч а ю щ и й с я тем, что, с целью обеспечения быстрого и полногоуничтожения бумажных отходов, предварительную подготовку осуществляют путем разделения отдельных листов бумаги, гофрирования их и укладывания гофрированных листов с созданием воздушных прослоек,Источники инФормации,принятые во внимание при экспертизе1, Заявка ФРГ Мф 2332661,кл. Г 23...

Номер патента: 962721

Опубликовано: 30.09.1982

Авторы: Альжанов, Атабаев, Балимбетов, Кадырбеков, Молдабеков, Пименов, Тлеукулов

МПК: F23G 7/00

Метки: отходов, производства, утилизации, фосфорного

...осуществляется следуюшим образом.Твердые отходы фосфорного производства (коттрельная пыль, осадки фосщламовой кислоты, фосщлам, упаренные фос- г 0соли) смешивают с жидкими отходамифосфорного производства (нефильтрованныевыбросные растворы фосфорной кислоты,отходы калиевых солей) в соотнощении1,5 - 2,0: 0;8 - 1,0 по весу и подают в у 5печь для переработкиОдновременно впечь вводят печные газы (очищенные инеочищенные газы) и кубовые остатки,которые используют в качестве топливадля нагрева и плавления смеси твердыхи жидких отходов. Температуру в печиоподдерживают на уровне 1300 - 1600 Св зависимости от содержания фосфора всмеси.В результате переработки получают35цитраторастворимый плавленый фосфат,пригодный к дальнейшему использованию,и...

Номер патента: 962722

Опубликовано: 30.09.1982

Авторы: Бахирев, Бернадинер, Кацнельсон, Правкин, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...5, ца центральное сопло 7 и пе- ффрцферийцыо сопла 8.Устройство работает следующим об-разом,жидкие отходы непрерывно подают вбарботажцую ванну 4. Барботвжный агент Я(первичный воздух) подводят к барботажцой решетке 5 по системе труб и продувают сквозь слой жидких отходов. На выходе цз ванны 4 образуется взвесь капель различного фракционного состава, 55причем крупные капли выносят твердыечас тиш, и сопараццонцое пространствоцап б р с тажцой ванной 4, где поцсасыоэ4ваются ( эжектируются) центральнымгазовым потоком (например, вторичнымвоздухом) из центрального газового сопла 7, дробятся и доставляются в зонугорения.Через периферийные сопла 8 в пристенную область камеры 1 сгорания снизу от днища 2 подают поток газов (вторичный воздух),...

Номер патента: 962723

Опубликовано: 30.09.1982

Авторы: Белорусский, Дон, Зуев, Терентьев, Чернобай, Яковлев

МПК: F23G 7/04

Метки: жидких, обезвреживания, отходов, термического

...стоков соединены с емкостью 1 трубопроводом 17, а сопла парогазовой смеси 18 с ее паровым обьемом газоходом 19,Установка работает следующим образом,Топливо и воздух подаются в основную 1 и дополнительную 8 камеры пульсирующего горения через горелочныеустройства 15, а исходные стоки, содержащие минеральные и органическиепримеси, по трубопроводу 1 М поступаютв емкость 6, разделенную перегородкой 5Концентрированные стоки насосом по трубопроводу 17 подаются черезфорсунки 16 в донную часть основнойкамеры пульсирующего горения 1, гдеподдерживаются необходимые условиядля их обработки (распыл, температурный уровень и т.д.). Образующийся впроцессе обезвреживания концентрированных стоков плав солей стекает порезонансной трубе 2 в...

Номер патента: 962724

Опубликовано: 30.09.1982

Авторы: Бернадинер, Кацнельсон

МПК: F23G 7/04

Метки: вод, обезвреживания, сточных, термического

...линии 10 подают на упарку в аппарат 1 предварительного упаривания,где она за счет контакта с подогретойциркулирующей по трубопроводу 5 паровоздушной смесью частично выпарива 40ется. При этом также переходят в парообразное состояние легколетуцие икипящие при 1 = 100 С органическиепримеси,Паровоздушная смесь циркулируетв контуре подогреватель 3 - аппарат 145предварительного упаривания. Часть паров по трубопроводу 6 непрерывносбрасывают из цикла в печь 2, гдепроисходит полное окисление органических примесей. Тепло отходящих пос. 5ле сжигания газов используют в подо"гревателе 3 паровоздушной смеси,которую вновь подают в аппарат 1 предварительного упаривания,Перед подогревом в циркулирующуюпаройоздушную смесь по линии 12 вводится воздух,...

Номер патента: 964352

Опубликовано: 07.10.1982

Авторы: Воробьев, Левшаков, Новиков

МПК: F23G 5/00

Метки: отходов, сжигания

...решетке, а выделившийся при этом во.дяной нар смешивают с дымовыми газамии совместно удаляют из установки, что приводит к уменьшению интенсивности сжигания, увеличению потерь тепла с уходящимигазами, а также увеличению габаритов дымо.соса, фильтров и т,д,Цель изобретения - повышение вэрыво.безопасности при совместном сжигании крупных и мелкодисперсных древесных отходов. ОПоставленная цель достигается тем, что вустановке для сжигания отходов, содержащейустройство для поцготовки и подачи отходов,камеру сгорания с колосниковой решеткойи топкой и теплоиспользующие устройства,топка выполнена с псевдосжиженным слоеминертного дисперсного материала н установлена за колосниковой решеткой.На чертеже представлена установка для сжигания древесных...

Номер патента: 974038

Опубликовано: 15.11.1982

Авторы: Агалов-Лещинский, Богатых, Михайлов, Михальский, Нефедов, Рахманов, Смирнов, Табулович, Ульянов, Ямковой

МПК: F23G 7/00

Метки: жидких, отходов, печь, сжигания, твердых

...сопла 9, предназначенные для подачи в нее воздуха. Камеры 1 и 2 сгорания связаны между собой отверстием 10. Между соплами 8 и 9 на уровне расположения отверстия 10 установлены сопла 11, предназначенные для подачи в камеру 2 сгорания негорючих отходов. Сопла 11 соединены емкостью для негорючих жидких отходов (не показана), а сопла 8 связаны с емкостью для горючих жидких отходов (не показана) . Сопла 8 и 11 могут быть выполнены в виде пневматических форсунок низкого давления типа "труба в трубе", что позволяет распыливать жидкости, содержащие твердые включения размером до 8 мм. В верхней части камеры сгорания 2 расположен эжектор 12,предназначенный для удаления дымовых газов и вентиляционного воздуха. Камеры 1 и 2 сгорания снабжены...

Номер патента: 974039

Опубликовано: 15.11.1982

Авторы: Злобин, Иванов, Каращук, Монахова, Славинский, Сыскова, Трипушкин, Шейнин

МПК: F23G 7/04

Метки: вод, обезвреживания, сточных, термического, энерготехнологическая

...с барабаном 3 соответственно опускными 15 и подъемными 16 трубами. В нижнем .коллекторе 11 предусмотрены продувочные штуцера.Бак для раствора 4 выполнен цилиндрическиМ, установлен непосредственно под топочной камерой 1 и циклонным горелочным устройством 5 иснабжен штуцерами для ввода и выводарастнора, а также для добавления свежей воды.В верхней части установки расположен испарительный охладитель 2,предназначенный для утилизации тепла дымовых газов и представляющий собой конструкцию, содержащую единуютрубную систему, объединенную коллекторами 17 и 18, связанными с барабаном 3, а также воздуховоды 19 сотверстиями для внода воздуха в видезащитно-отклоняющей завесы и газоходы. Воэдуховоды с отверстиями 19 установлены рядами по...

Номер патента: 976222

Опубликовано: 23.11.1982

Авторы: Коткин, Терентьев

МПК: F23G 5/00

Метки: отходов, печь, сжигания

...газоочиститель 13, дымосос 14 и дымовая труба 15.Печь работает следующим образом.Отходы самосвалами или другой тех- з никой подвоэятся к бункеру 8 загруз ки и попадают в вертикальную шахту 1 на колосниковую решетку б, В первоначальный момент производят зажигание отходов за счет подачи горючего 10 материала через форсунки снизу шах- ты. За счет значительной глубины шахты и работы дымососов 14, а также Соединения шахты горизонтальной штольней 2 с поверхностью земли создается воздушный поток, перемешивающий поступающие порции отходов и, вызывающий их полное сгорание. Далее горение продолжается самостоятельно. Горючие газы через газоход 11 поступают в теплоиспользующие устройства, например котел-утилизатор дающий тепло в теплосеть...

Номер патента: 976223

Опубликовано: 23.11.1982

Автор: Трубников

МПК: F23G 5/00

Метки: валов, залесенных, земель, куч, ликвидации, освоении, сельхозпользование

...уступа б, которыйслужит для предотвращения выпаденияиз ковша загружаемых материалов. Посередине уступа б сделан вырез 7для пропускания через него второгоконца троса 5 с кольцом 8. На оси 9,которая связывает стрелу 2 загрузочного устройства с камерой 1 сгорания, закреплены аутригеры 10, которые служат для предотвращения поперечного перемещения камеры сгорания при работе загрузочного устройства,К боковой стенке камеры сгоранияприкреплен кронштейн 11, для закрепления стрелы 2 в транспортном положении посредством пальца, вставляемогов отверстие 12 в стреле. Для приводастрелы 2 служит трос 5, который охватывает два блока 13, закрепленныхна боковой стенке камеры сгорания,проходит под загрузочным ковшом 3,через вырез 7 соединяется с прицепным...
