F15C 4/00 — Элементы цепей, отличающиеся особым принципом действия

Номер патента: 637557

Опубликовано: 15.12.1978

Автор: Иванов

МПК: F15C 4/00

Метки: дроссель, переменный, тепловой

...изобретения является повышени чувствительности. В описываемом дросселе это достигается тем, что в нем плоокий биметаллический элемент выполнен в сель,Он содержит корпус, состоящий издвух соединенных между собой частей 1и 2, образующих камеру 3. Внутри корпуса установлен пакет биметаллическихпластин 4, 5 и 6 с различными по длине участками, эффективными в работе. Пакет пластин прикреплен к внутреннейстенке корпуса с помощью винта 7 так,что свободный конец пластины 4 с болшей эффективной длиной расположен напротив сопла 8 с возможностью перекрытия его. Сопло соединено с входным каналом 9 для рабочей среды. Камера 3сообщается с выходным каналом 10. ВСоставитель Б. Шевченкоедактор Л, Тюрина Техред М. Борисова Корректор П. Мака аз...

Номер патента: 682681

Опубликовано: 30.08.1979

Автор: Иванов

МПК: F15C 4/00

Метки: дроссель, переменный, тепловой

...от устройства на фиг. 1 тем, чтов качестве гибкого трубопровода примененсильфон 14.Устройство на фиг. 3 содержит корпус,состоящий из скрепленных между собой частей 1, 2, образующих, камеру 3, в которойрасположены консольно прикрепленные кчасти 1 корпуса биметаллические пластины4, 5, 15. Биметаллические пластины 5 и 15 10скреплены по контуру между собой черезупругую прокладку 16 и образуют вместес ней полость 17, которая соединена черезсопло 6, выполненное,в биметаллическойпластине 5, расположенной напротив пластины 4 и параллельно ей, с камерой 3 ивходным каналом 9. Кроме того, камера 3соединена с выходным каналом 12,Прокладки 18, 19 предназначены длясоздания герметичности неподвижных соединений.Устройство, изображенное на фиг. 1,...

Номер патента: 700703

Опубликовано: 30.11.1979

Авторы: Журавлев, Зеленовский

МПК: F15C 4/00

Метки: выключатель, конечный, пневматический

...обе стороны пластины 4. Пластина 5 является ограничителем и снабжена с одной стороны пружиной 9, а с другой регулировочным упором 10. Пружина 11 прижимает пластину 4 к соплу 7 и уплотняет его. Сопло 7 соединено с источником питания входным каналом 12, а сопло 8 имеет входной канал 13, Выходной канал 14 непосредственно соединен с камерой 3.Выключатель работает. следукщим образом.При подаче питания в канал 12 выключатель остается запертым на сопле 7, сопло 8 сообщено с атмосферой. При появлении магнитного поля пласти700703 Формула изобретения Составитель Б. Велыбалова Техред З.фанта к Корректор И. Пож едак т ка Тираж 870 П ИИПИ Государственного комитета С по делам изобретений и открытий 35, Москва, Ж, Раушская наб.,дпис но 4/ филиал...

Номер патента: 798374

Опубликовано: 23.01.1981

Авторы: Вержбицкий, Прудников, Сивенков, Терехов

МПК: F15C 4/00

Метки: генератор, сигналов, тепловых

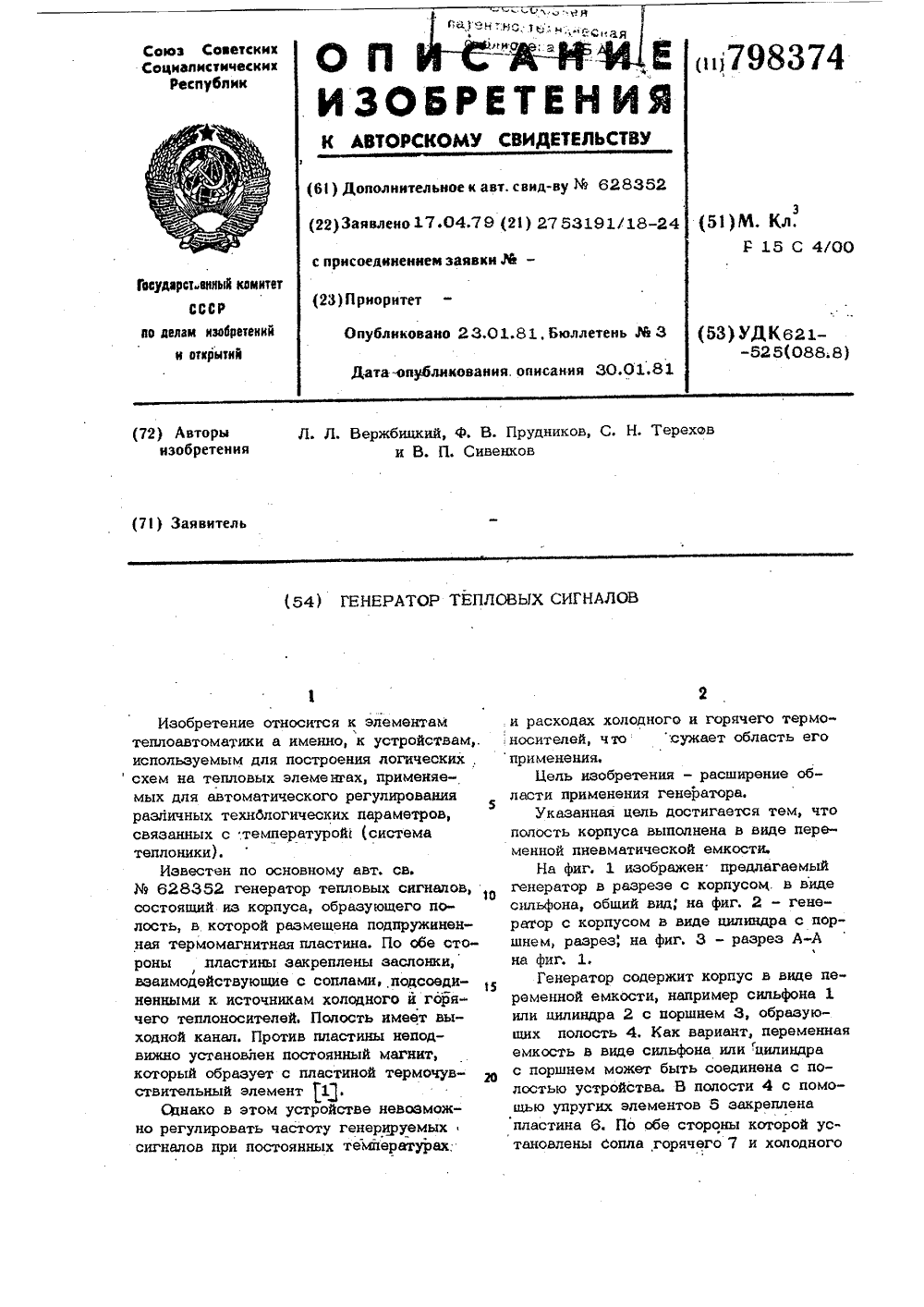

...элементов 5 закрепленапластина 6. По обе стороны которой установлены сопла горячего 7 и холодного3 798 теплоносителей. Против каждого сойла7 и 8 установлены заслонки 9 и 10, закрепленные на термомагнитной пластине6. С одной стороны поластины 6установлен постоянный магнит 1 1 а сдругой - пружина 12, оттягивающаяпластину 6 от магнита 11. Полость 4снабжена выходным каналом 13. Сильфон1 и поршень 3 снабжен устройствомдля фиксации их положения, Устройствовыполнено в виде штока 14 с резьбойраспорок 15 и гайки 16,Генератор работает следующим образом,В исходном положении термомагнитная пластина 6 притянута к магниту 11и сопло 8 холодного теплоносителя закрыто заслонкой 10, Через открытое сопло 7 в полость 4 поступает горячийтеплоноситель,...

Номер патента: 826111

Опубликовано: 30.04.1981

Авторы: Вайтехович, Вержбицкий, Прудников, Сивенков

МПК: F15C 4/00

Метки: генератор, сигналов, тепловых

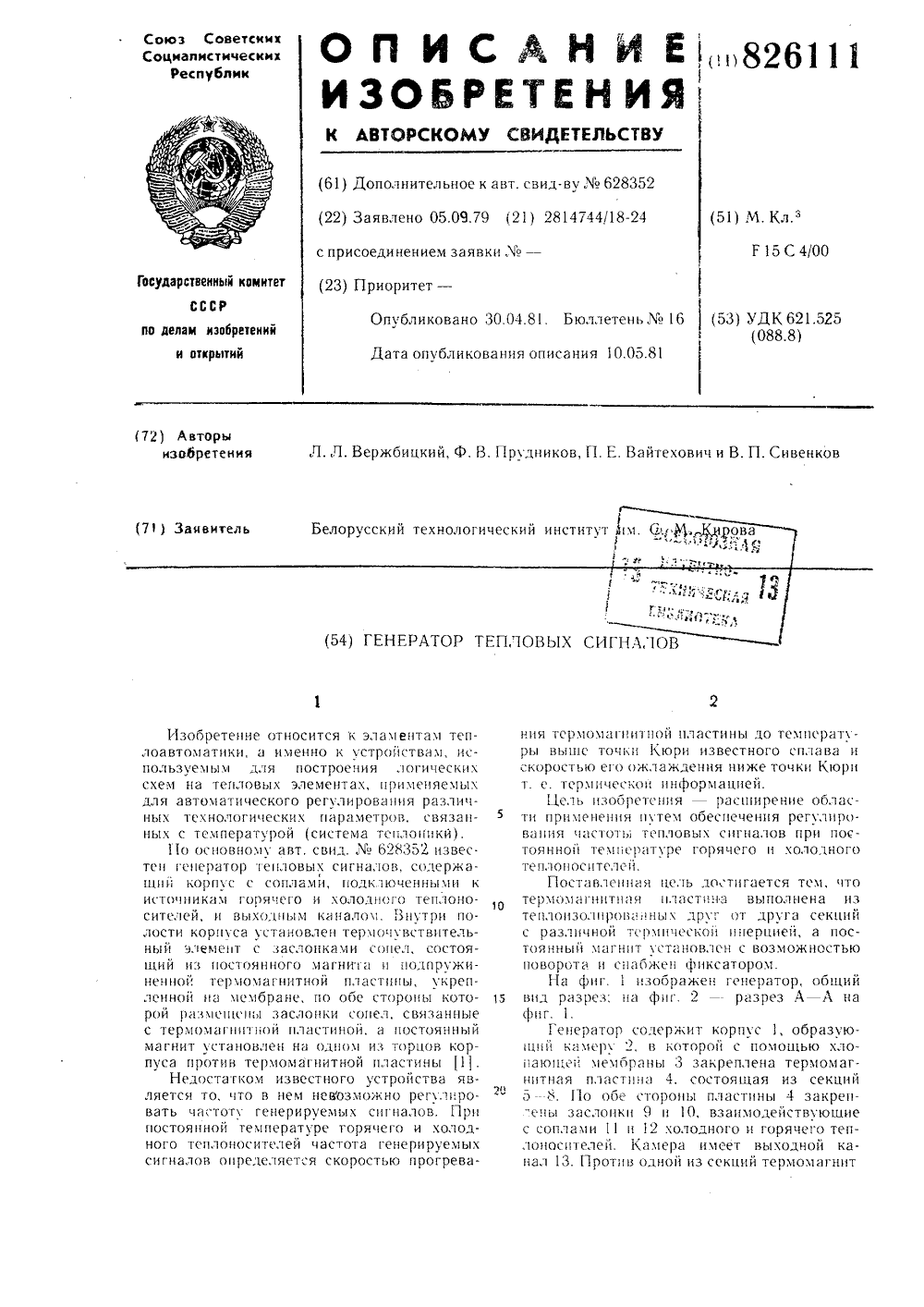

...4. Самая тонкая секция 8 разогревается до температуры, соответствующей точке Кюри, и теряет магнитные свойства. Вслед за ней разогреваются и теряют магнитные свойства секции 7 и б. Однако пластина 4 еще притянута к магниту 14, так как секция 5, контактируюц 1 ая с магнитом, имеет наибольшую толщину и разогревается медленее, чем предыдущие секции. Когда температура секции 5 достигает точки Кюри, она теряет магнитные свойства, сила притяжения ее к магниту 14 ослабевает, и под действием сил упругости пружины 7 пластина 4 переходит в другое крайнее положение. Сопло 12 закрывается, а сопло 11 холодного сигнала открывается. В камеру 2 поступает холодный теплоноситсль, секции 5 - 8 термомагнитной пластины, имеющие разную толщину,...

Номер патента: 1043374

Опубликовано: 23.09.1983

Авторы: Выскребенцев, Жирнова

МПК: F15C 4/00

Метки: дроссель, пневматический, управлением, электромагнитным

...площади сечения отверстия 11.Недостатком данного пневматического дросселя является низкая надежность в работе, обусловленная высокой вероятностью 10 его засорения.Наиболее близким к изобретению является пневматический дроссель с электромагнитным управлением, содержащий трубопровод, центральный участок которого заполнен ферромагнитным порошком, и С-об 15 разный магнитопровод с закрепленным на нем электромагнитом 121.Недостатком известного устройства является отсутствие возможности плавного регулирования расхода газа.20 Цель изобретения - расширение функциональных возможностей пневматического дросселя с электромагнитным управлением за счет обеспечения плавной регулировки расхода газа. 25Указанная цель достигается тем, что в пневм 1...

Номер патента: 1057709

Опубликовано: 30.11.1983

Автор: Гольштейн

МПК: F15C 4/00

Метки: генератор, сигналов, тепловых

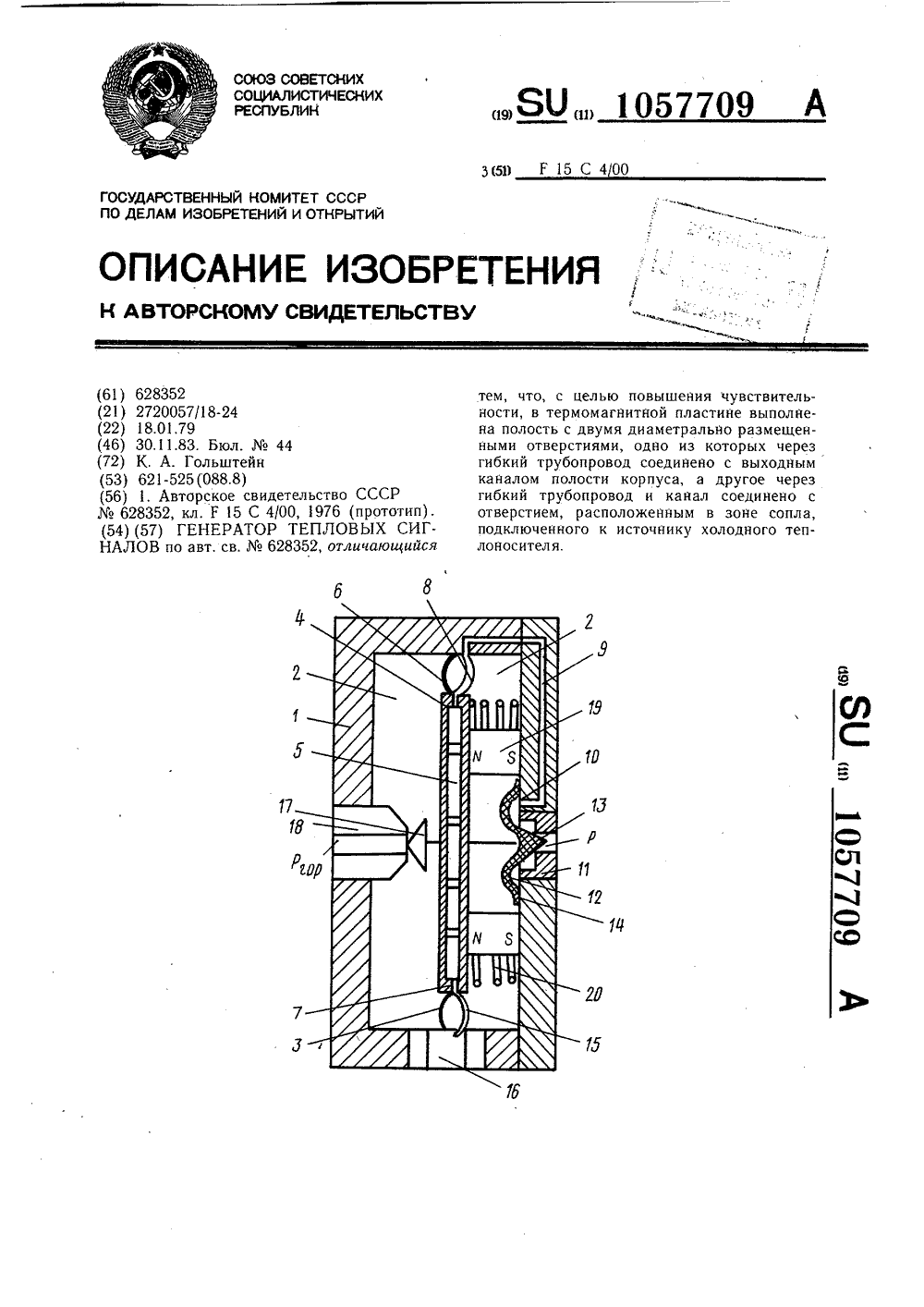

...пластина 4. В термомагнитной плзстопс 4 выполнена полость 5 с отверстиями 6 и 7. Отверстие 6 соединено с камерой, 2 гибким трубопроводом 8 и каналом 9. 1 ход 10 в канал 9 размещен в зоне сопла 1 для соединения с источником холодного теплоносителя Ро . Такое размепц, и входа 10 обеспечивает возможность ео ь.; скрытия заслонкой 12, которая обеспс чп:зст и перекрытие сопла 11,10 15 20 25 30 Заслонка 12 выполнейа из эластичного материала, закреплена на термомагнитной пластине 4 и имеет центральную 13 и периферийную 14 запорные части. Центральная запорная часть 13 заслонки 12 взаимодействует с соплом 11, а периферийная запорная часть 14 - со стенкой камеры 2, где размещен вход 10 в канал 9. Отверстие 7 полости 5 сообщено гибким...

Номер патента: 1145176

Опубликовано: 15.03.1985

Авторы: Бурдо, Залманзон, Молчанов, Савостьянов, Ценципер

МПК: F15C 4/00

Метки: аварийной, водоподводящий, выбега, дождевальной, защиты, места, многоопорной, недопустимого, несущих, опорных, рядом, самоходной, сигнализатор, системе, тележек, трубопровод, широкозахватной

...с первичным клапаном, соединенным с соответствующим датчиком, и выходной трубкой, Преобразователь гидравлического сигнала и индикатор достижения недопустимого выбега тележки, при этом преобразователь гидравлического сигнала выполнен в видегравитационного гидравлического элемента, имеющего двуплечий рычаг со снабженным отверстием в днище сосудом на одном плече и грузом на другом, и вторичного клапана с входной и выходной трубками и штоком, соедчненным с рычагом, а индикатор содер - жит трубку подвода воды и механический элемент индикации с гидроприводом, при этом выходная трубка входного гидравлического узла расположена над сосудом гравитационного элемента, входная трубка вторичного клапана соединена с водоподводящим трубопроводом, а...

Номер патента: 1399520

Опубликовано: 30.05.1988

Авторы: Апарин, Белуков

МПК: F15C 4/00, G06D 3/00

Метки: давлений, датчик, отношения, струйный, частотный

...5 под давлением Р подводится в каналы 3 и 4 пита. - 40ния генераторов 1 и 2. Слив осуществляется через вентиляционные каналы14 и 17 генераторов 1 и 2 в полости13 и 16 слива. При этом на выходах 6и 7 генераторов и частотных выходах 8 45и 9 возникают колебания давлений счастотами Е и Г 1, зависящими от отношения давлений Р /Ри Р/Рс,где Р и Р, - большее и меньшее изизмеряемых давлений, Р с 1 и Р с давления слива генераторов 1 и 2.Одновременно воздух под давлениемР подводится в сопла 19 и 20 элементов 10 и 11, повышая давление на вы"ходах 15 и 18 и в полостях 13 и 16слива до значений, определяемых изсоотношенийР , Р + (Р - Р.)К , (1) Ьгде К - коэффициент восстановленияизбыточного давления элементов 10 и 11,Избыток рабочей среды из...

Номер патента: 1401443

Опубликовано: 07.06.1988

Авторы: Любимов, Мартынов, Рыжнев

МПК: F15C 4/00, G05D 7/03

Метки: расхода

...мембраны 2 из термоупругого материала, которая является одновременно термочувствительным элементом, входной 25 патрубок 3, выходной патрубок в виде сопла 4, нагреватель 5, размещенный на мембране 2, вихревую камеру 6 с тангенциальным входом, образованную мембраной 2 и соплом 4. 30Устройство работает следующим образом.В исходном состоянии при выключенном нагревателе 5 мембрана 2 находится в нижнем крайнем положении и закрывает сопло 4. После включения нагревателя 5 происходит тепловое расширение материала участка мембраны 2 под действием разности температур между поверхностью мембраны 2, обо;4греваемой нагревателей 5, и поверхностью мембраны 2, охлаждаемой потоком в вихревой камере 6, и возникающие Термоупругие напряжения вызывают...

Номер патента: 1432289

Опубликовано: 23.10.1988

Авторы: Байкалов, Доброванов, Соколовский, Череповский

МПК: F15C 4/00

Метки: дискретных, пневмоэлектрический, сигналов

...под действием сил упругости размыкается и размыкает электрическую цепь. Кольцевой магнит 2 предлагаемого преобразователя занимает исходное положение. Формула изобретения Составитель Н. ЛанинТехред Л.Сердюкова Корректор М, Максимишинец Редактор А, Мотыль Заказ 5409/30 Подписное Тираж 652 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к средствампневмоавтоматики и может быть применено в пневмоэлектрических системахавтоматики,Цель изобретения - уменьшение габаритов устройства.На чертеже показан преобразователь, общий вид в разрезе.В цилиндрической полости корпусарасположен поршень...

Номер патента: 1432290

Опубликовано: 23.10.1988

Авторы: Порунов, Сагдеев, Садыков, Ференец

МПК: F15C 4/00

Метки: пневматический, функциональный

...Роторы соседних секцийсоединены муфтами 40 с закреплением 15 штифтами 41 и фиксируются по осевомуположению двумя крышками 42 посредством винтов 43 с обеспечением герметичности с помощью прокладок 44(фиг. 6) .20 оОриентация упоров ( 0 = + 7 от вертикали) определяется технологическимивозможностями, существовавшими при изготовлении макета устройства.25 Принцип работы ПФП следующий.При подаче давления Ро (атмосферноедавление в данном случае) на вход 6,Рна вход 12 ПФП, секции которогосоединены по схеме (фиг. 1), перепаддавления распределяется по длине капиллярных каналов 20-23, т,е. дискретизируется на и уровней, где ичислосекций ПФП.Перепад давления на капиллярном канале каждой из секций ПФП, определяющий функцию преобразования (ФП),...

Номер патента: 1474460

Опубликовано: 23.04.1989

Авторы: Куткин, Якимович

МПК: F15C 4/00, G01B 13/02

Метки: гидравлическое, линейных, перемещений, размеров

...следующим образом,На металлорежущий станок с ЧПУ перед началом работы устанавливают эталон, который по размерам соответствует минимальным размерам детали 13, Между эталоном и торцом дроссельно-эжекторного узла устанавливается зазор Х, причем зазор Х Х (фиг.З). При поступлении давления питания в канал 5 в выходном канале 7 создается отрицательное давление, которое, поступая в нижнюю полость 2, прогибает мембрану 4 вниз до тех пор, пока зазор Х не становится равным Х . Объем верхней полости 3 увеличивается и поршень 11 начинает перемещаться вниз. При этом на выходах СЭ 10 возникает кодовая комбинация. Механизмом настройки (не показан) вручную или автоматически перемещают устройство вниз, пока на выходах СЭ 10 не возникает кодовая...

Номер патента: 1476213

Опубликовано: 30.04.1989

Автор: Глинин

МПК: F15C 4/00

Метки: дроссель, переменный, тепловой

...характеристик.На чертеже представлен тепловой переменный дроссель, общий вид,Тепловой переменный дроссель состоит из корпуса 1 с входным каналом 2 и соплом 3, выполненным из втулок с малым коэффициентом линейного расширения 4 и втулок с большим коэффициентом линейного расширения 5, которые расположены через одну и соединены друг с другом и с корпусом пайкой 6, консольно к корпусу прикреплена пластина 7. В стенке корпуса выполнен выходной канал 8. Сопло и пластина из однородного материала образуют дроссельное отверстие типа сопла заслонка, определяющее величину расхода жидкости или газа через дроссель.Тепловой дроссель работает следующим образом.При изменении температуры рабочей среды, например жидкости, изменяется температура втулок...
