F15C 1/08 — устройства для воздействия на граничные слои, например усилители

Номер патента: 721567

Опубликовано: 15.03.1980

Автор: Нагорный

МПК: F15C 1/08

Метки: струйный, электрогидропневматический

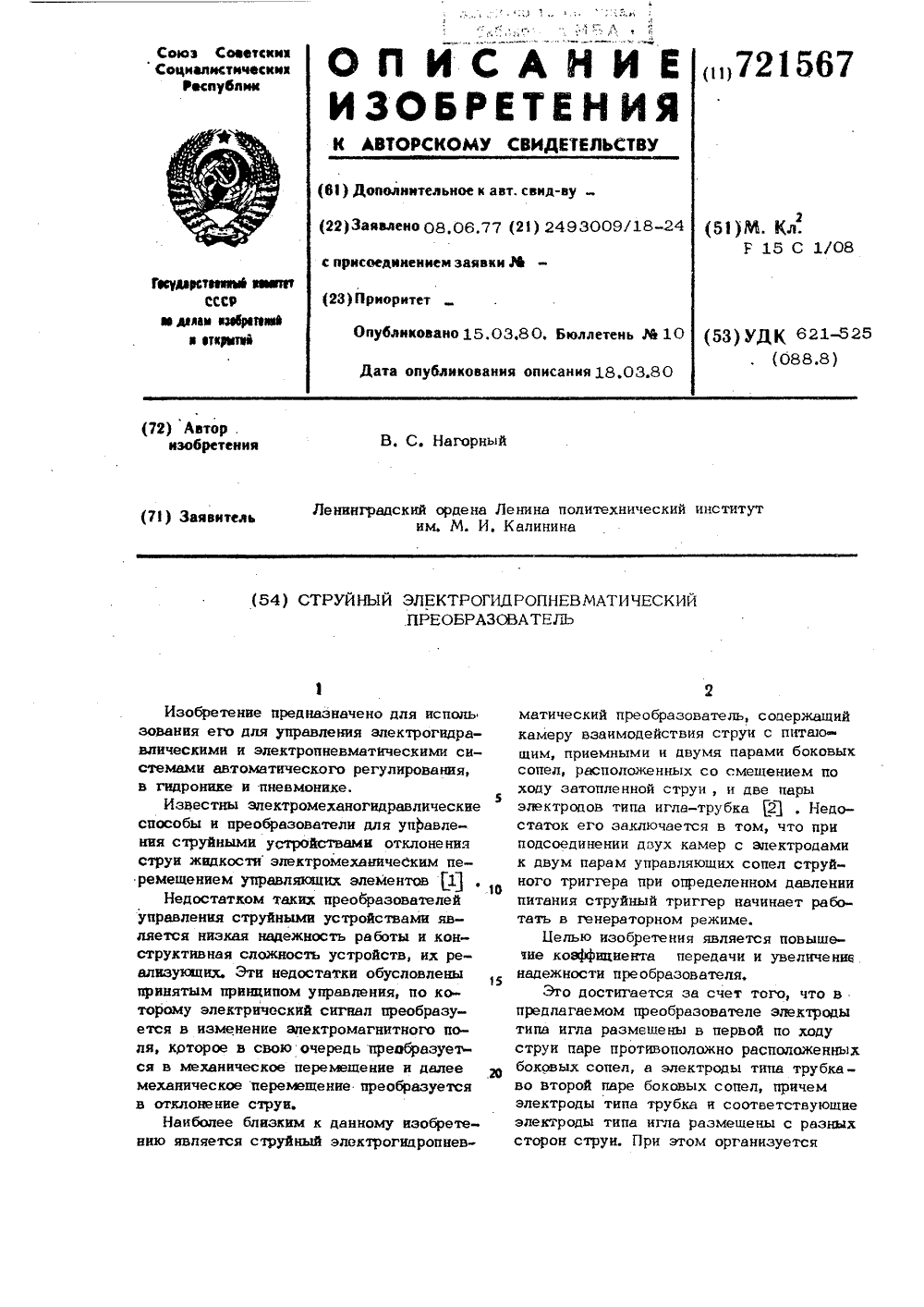

...сопел 3 и 4, приемныесопла 5 и 6, электроды 7, 8 и 9, 10типа игла-трубка, расположенные в боковых соплах камеры взаимодействияструй 11.20Жидкость (воздух) под давлением подводится к соплу питания 1, на выходе которого формируется затопленная струя 2.Струя 2 проходит мимо двух последовв 25тельно расположенных пвр управляющихбоковых сопел 3 и 4 и попадает в одноиз приемных сопел 5, 6,Направленный поток ионов создается врезко неоднородном поле при приложении30высоковольтного напряжения 0 к электродам 7, 8 и 9, 10 типа игла-трубка, чтовызывает возникновение между электродами коронного униполярного разряда знака потенциала острия, Поток ионов движется от иглы к трубке, передает свой35момент количества движения окружающейжидкости (воздуху),...

Номер патента: 729389

Опубликовано: 25.04.1980

Авторы: Денисов, Нагорный

МПК: F15C 1/08

Метки: преобразователя, приемном, расходом, сопле, струи, электрогидропневматического

...иоов возму(3(Г 1(тт с я . обех сторон струю и турбупизуют ее,иэл(еяя расход в 313(емцол( сопле, ИоК 5330103(иа возможцостпробои в ра(о(Гл ы ,Г(311(аЗ 01(0 РСЕ"УЗЦГРУЕЛ(1,(Х 1(ГЪЦРЯЭКЕ ГОСТСйИ поня 3(утел 5 соз 1 ъ(1(5( биполярного корон- ного разряда п(ъ(1(ъодт к иовыеи(0 ипа- дех(иост( управления расходом. 1 (к(ьй снос(16 мОЯОТ бь(т( Осу(ГГ(ът 1131Щ 1006 ъп(ъо(ъътъ(ыъл( 3(ОИОЙ коистЯкции содъ 1 хцим диалоктричоский кор(5 ус, в котърол устцом 103(3 3 3 о.ч(едо(ъатъ(Ио рпсиопъженцыо 1 н 3(п 1 ро 13(0(и(30 потока сопл11 ЛИРО(ЪП(И 5( ЛПМИ 13(РОЙ ЗПТОИониИ,цыо перпоцдикулрцо оси струи, и приемСЪ(Г Ъ,ъ. тли 13(0 1 Ц 6 ф)Г(Г 01 ьГ(тел 51 310 з(31(10го осуГе.стви(ь новый способ, состоитв ТомчТО у нрп(ЪЛ Л(011(И О э 10(ЕТ 1) ОЯ(3 1 и(И(ии...

Номер патента: 744154

Опубликовано: 30.06.1980

Авторы: Власов, Денисов, Нагорный

МПК: F15C 1/08

Метки: вихревой, электрогидравлический

...скорости 71 (см. левую часть фиг. 2, где вектор Р обозначен пунктиром), Выносимые потоком ионы образуют так называемый конвективный ток выноса. Одновременно с радиальным электрическим полем Ег на выходном участке вихревой камеры создают противонаправленное к нему электрическое поле. Выходным участком проточной части вихревой камеры называют участок, расположенный между выходной металлической втулкой и круглым диском. При приложении электрического напряжения Уг между металлической выходной втулкой и боковой цилиндрической стенкой, между диском и втулкой возникает электрическое поле, картина которого изображена при принятой полярности напряжений У, и Уг в левой части фиг. 2,Каждый вектор напряженности этого поля Еь может быть...

Номер патента: 771363

Опубликовано: 15.10.1980

Автор: Стобецкий

МПК: F15C 1/08

Метки: струйный, элемент

...элемент содержит соплопитания 1, приемные каналы 2,3 и 4и каналы управления 5,6,7 и 6,. Каналы 5управления 6 и 7 соединены с центрвлтным приемным каналом, 3. Сопло 1, каналы 2 - 8 подключены к камере взаимоцействия струй 9. 1 ОСтруйный элемент работает следующимобразом,При подаче давления питания струя,вытекающая из сопла питания 1, попадаетв центральный приемный канал 3. В кана 15лах управления 6 и 7 при атом появляются одинаковые по величине сигналы управления. При самопроизвольном отклоненииструи, например влево, расстояние от канала управления 6 до струи становитсяменьше, чем расстояние до струи от какала управления 7.Эффективность воздействия на струтопо каналу управления 6 увеличивается, и771363 ф Формула изобретения...

Номер патента: 783487

Опубликовано: 30.11.1980

Авторы: Власов, Денисов, Нагорный

МПК: F15C 1/08

Метки: вихревой, электрогидравлический

...подвижных механических и электромеханическихчастей значительно увеличивает надежность работы, точность преобразованияи упрощает конструкцию.Итак, принцип действия предлагаеМого преобразователя заключается вследующем: при приложении электрического напряжения к электродам преобразователя происходит изменение гидравлического сопротивления вихревойкамеры и, как следствие, изменяетсярасход на выходе камеры. В результа"те изменения расхода изменяются токичерез электроды преобразователя. Изменение тока какого-либо из Электродов является сигналом обратной связи,который заводится в электрическийусилитель, при этом образуется замкну.тый обратной связью регулирующийорган. 26На фиг, 1 приведена конструкцияэлектрогидродинамического...

Номер патента: 794264

Опубликовано: 07.01.1981

Автор: Нагорный

МПК: F15C 1/08

Метки: преобразователе, расходом, электро-гидропневматическом

...вариантов выполнения.Описываемый способ заключается в воздействии на затопленную ламинарную 30 струю (сформированную, например, в сопле преобразователя) поперечным электрическим полем, которое создается управляющими электродами перпендикулярно к оси ламинарной струи. В поперечном неоднородном электрическом поле создается биполярный коронный разряд, за счет чего происходит встречное движение ионов разных знаков; в результате этого струя турбулизируется, вызывая падение давления в приемном сопле преобразователя.Как известно в ламинарном потоке имеют место естественные флуктуации скорости определенной частоты, возникающие за счет вихреобразования потока на кромках управляющих электродов.При создании биполярного коронного разряда с...

Номер патента: 808725

Опубликовано: 28.02.1981

Авторы: Исупов, Печеркин, Сентяков

МПК: F15C 1/08

Метки: измерительный, струйный

...на расширяющуюся проточнуючасть преобразователя.20 Т,е, у проеобразователя с соплом Лаваля чувствительность (4 Рв/ ц ) при . мерно вдвое больше, чем у датчика сконическим соплом, а характеристикастает линейнее, С ростом давления питар 5 ния чувствительность у датчика с сопломЛаваля возрастает, а у датчика со сходящимся коническим соплом при увеличении давления питания более 0,6 атм,давления Рв в канале 4 уже не изменяется.Таким образом, предложенный струйныйпреобразователь позволяет бесконтактноконтролировать дефекты типа отверстий втрубах, движущихся со скоро тью до 2 м/с. Струйный измерительный преобразова тель, содержащий корпус, в котором выполнены наружное сопло с тангенциальным каналом питания и внутреннее сопло,соединенное с...

Номер патента: 823680

Опубликовано: 23.04.1981

Авторы: Воеводин, Денисов, Калинг, Нагорный, Телемтаев

МПК: F15C 1/08

Метки: струйный, электрогидропневматическийпреобразователь

...процессы, про,исходящие при коронном разряде.фКроме того, при наличии небольшой площадки (0,1 - 0,12 мм) на ра- .823680 формула изобретения ВНИИПИ Заказ 20 51/4Тираж 749 Подписное йиЮ)Рбьа.й филиал ППП г,ужгород,Патент", .Проектная,4 днусе закругления игольчатого электрода при угле конусности иглы 10-12 ф стабилизирует вольтамнерные характеристики коронного. разряда вследствие изменения конфигурации электрического поля в межэлектродном промежутке, а тем самым также увеличива 5 ет стабильность работы предлагаемого преобразователя. При этом увеличивается и коэффициент усиления преобразователя при постоянном напряжении на электродах.10На чертеже приведена принципиальная схема электрогидропневматического преобразователя.Воздух...

Номер патента: 842239

Опубликовано: 30.06.1981

Авторы: Андренко, Дмитриенко, Стеценко

МПК: F15C 1/08

Метки: вихревой, усилитель

...от канала 6 до выхода из камерьг незначительно. В этом случае выходной расход определяется площадью выходногоканала 4 и величиной давления питания. Давление н вихревой камере 1,с точностью до величины потерь, постоянно и равно давлению питания,При наличии потока управления,который подается через канал 7 тан гО 5 20 25 ЭО Э 5 40 45 50 55 гецццальцо к внешней стенке вихревой камеры 1, н цей возникает вихревое движение.Направляющие лопатки 2, образующие радиальную решетку 3, преобразуют часть вихревого потока в выходной канал, увеличивая тем самым градиент давления, и направляют остальную часть вихревого потока такимобразом, что она усиливает воздействие потока управления на питающийпоток, Вследствие этого, при измененном давлении н...

Номер патента: 846806

Опубликовано: 15.07.1981

Авторы: Альперович, Лещинский, Щепин

МПК: F15C 1/08

Метки: струйный, усилитель

...камеры 5, Сопла 1 и 2 подключены к каналу питания через резисторы 6 и 7. В дополнительное внешнее сопло 8, соединенное с соплом 1, встроено внутреннее сопло 9 упразления, подключенное к входному каналу.Усилитель работает следующим образом.При подаче питания от канала через резисторы 6 и 7 к соплам 1 и 2 в сливной камере 4 образуется область соударения потоков. Резисторами 6 и 7 настраивают усилитель таким образом, чтобы в выходной камере 5 установилось максимальное давле846806 Оиваннс СостаТхредТиражПИ Государственделам изобретеМосква, Ж - 35,П Патент, г. витель Б, ШеА. Бойкас749 енкоКорректор Е. РошкоПодписноеа СССРытийб д, 4/5Проектная, 4 Редактор И, КасардЗаказ 5431/50ВНИИпо13035,Филиал ПП ного комите ний и откр Раушская н Ужгород,...

Номер патента: 943446

Опубликовано: 15.07.1982

Авторы: Брусиловский, Волков, Громов, Тышковский

МПК: F15C 1/08

Метки: пороговый, струйный, элемент

...пороговый элемент.Он содержит канал питания 1, по обе стороны от которого расположены каналы управления 2 и 3. Канал питания и каналы управления сообшены с камерой взаимодействия струй 4. Камера взаимодействия струй расширяется по мере удаления от канала питания 1 и сообщена на выходе с приемными каналами 5 и 6 и с расположенным между ними атмосферным каналом 7. Атмосферный канал 7 отделен от приемных каналов 5 и 6 клиновидными разделителями 8 и 9. Эжектирующие каналы 10 и1 выполнены в разделителях. Стенки 12 и 13 камеры взаимодействия струй 4 плавно сопряжены с приемными каналами 5 и 6 и имеют вакуумные углубления 14 и 15.Струйный пороговый элемент работает следующим образом.В канал питания 1 подается избыточное давление...

Номер патента: 943447

Опубликовано: 15.07.1982

Авторы: Пузакова, Шевченко

МПК: F15C 1/08

Метки: пневматический, усилитель

...9. Канал питания 2 элемента 1 соединен с источником питания (ПИТ) через дроссель 10.На фиг. 2 показаны характеристики одного и того же каскада 1 в начале процесса переключения пневматического усилителя - характеристика а, и в конце процесса переключения - характеристика в. Различие в этих характеристиках обусловлено различием величины давления в канале питания 2 в начале и в конце процесса переключения. Здесь Р 4 к - давление в канале 4; Рц и Р - давление срабатывания и давление отпускация каскада 1 в начале процесса переключения предлагаемого усилителя; Р 4 х, Рк и Р -- те же величины, но в конце процесса переключенияя.Пневматический усилитель работает следующим образом.При подаче давления питания в канале питания 2 элемента 1...

Номер патента: 966335

Опубликовано: 15.10.1982

Автор: Эндека

МПК: F15C 1/08

Метки: бистабильный, струйный, усилитель

...внешнюю стенки с дренажными от.верстиями, выполнен в виде телавращения контура плоского струйногобистабильного усилителя вокруг осипараллельной оси сопла питания.Отсутствие стенок, ограничивающих рабочую камеру струйного бистабильного усилителя, уменьшает трение при протекании через него ра"бочей среды, что существенно повы шает коэфФициент восстановления усилителя,На чертеже изображена конструк,ция струйного бистабильного усилителя,Струйный бистабильный усилительсодержит корпус 1, (кольцевое) сопло 2 питания, (кольцевые )сопла 3 и 4управления, внешнюю(коническую)стен 25 ку 5, (кольцевой) разделитель 6 потоков, выходные каналы 7 и 8, внутреннюю (коническую) стенку 9 и дренажные каналы 10.Струйный бистабильный усилительработает...

Номер патента: 966336

Опубликовано: 15.10.1982

Автор: Коротков

МПК: F15C 1/08

Метки: вихревой, электрогидравлический

...образом. 20При появлении в каналах 12 и 13 электрического управления соответствующих сигналов по электродам 10 и 11 текут, электрические токи, направленные противофаэно, поэтому их 25 магнитные поля в промежутке между электродамк, 10,к 11 .направлены син" фаэно, "и ка электрический. разряд между электродами 10 и 11 действует пондеромоторная электромагнитная си ль кайравленкая по касательной к боковой цилиндрической стенке 2 вихревой камеры 1 (по правилу левой руки) В реэультате электрический ,разряд вращается вокруг оси выход- З 5 ного отверстия 5 и завихряет потоки сопел 6 и 7 питания, создавая эф-фект управления гидравлического сигнала Выходнбтб отверстия 5 слабыми .электрическими сигналами каналов 12 40,и 13 электрического...

Номер патента: 981724

Опубликовано: 15.12.1982

Авторы: Андренко, Голубенко

МПК: F15C 1/08

Метки: переключатель, струйный

...переключатель. 5Предлагаемый струйный переключатель состоит из корпуса 1,в котором выполнены камера 2 взаимодействия струй канал 3 питания,два управляющих канала 4 и 5,два выходных канала б и О 7, разделенные разделителем 8, два вентиляционных канала 9 и 10, кбторые соединены между собой каналами 11 и 12 и расположены с двух сторон камеры 2 взаимодействия струй. 5В корпусе 1 в начале канала 3 питания расположен цилиндрический вихревой элемент 13, выход которого является началом канала 3 питания. Подвод питания осуществляется через ка нал 14, направленный по радиусу вихревой камеры элемента 13, а в кана" лах 11 и 12 соединяющие между собой вентиляционные каналы 9 и 10 и тангенциальный канал 15, являющийся каналом управления...

Номер патента: 1006803

Опубликовано: 23.03.1983

Авторы: Азаров, Бережинский, Булыгин, Глушаков

МПК: F15C 1/08

Метки: вихревой, усилитель

...к изобретению является. вихре"аой усилитель, содержащий камеру закручивания, каналы подвода потоковпитания и выходное сопло 1 2 ).Недостатком известного устройстваявляется узкий диапазон регулирования,Цель изобретения - расширение диапазона регулирования в вихревом уси- влителе.Поставленная цель достигается тем,что в вихревом усилителе, содержащем камеру закручивания, радиальныйканал питания, тангенциальный канал .г 5управления и выходное сопло, на выходе в тангенциальный канал управления установлен завихритель.На чертеже показана конструкциявихревого усилителя. ЗОВихревой усилитель содержит камеру закручивания 1 с радиальным каналом питания 2, через который подводится регулируемый расход рабочей 03 2среды, Изменение сопротивления...

Номер патента: 1008518

Опубликовано: 30.03.1983

Авторы: Андренко, Степанов

МПК: F15C 1/08

Метки: вихревой, усилитель

...коэффициента усиления и устранениепульсаций на выходе вихревого усилителя, 40Поставленная цель достигается тем,что в вихревом усилителе, содержащем корпус, радиальный каналпитания, тангенциальный, каналуправления и вихревУю камеРУ, об 45разованную передней стенкой сцентральным выходным .каналом,задней крышкой и криволинейной стенкой, криволинейная стенка выполненав виде спирали, сопряженной своиминачалом и концом со стенками танген",циального канала управления,В центральном выходном канале состороны вихревой камеры выполненафаска.Такое конструктивное выполнениепозволяет создать для закрутки необ-.ходимую тангенциальную скорость сменьшими внутренними потерями энер-. гии, сократить до минимума турбули=1зацию потока при вращении и...

Номер патента: 1021828

Опубликовано: 07.06.1983

Авторы: Анохин, Бадамян, Беленький, Лепеха, Рудыко

МПК: F15C 1/08

Метки: вихревой, струйный, элемент

...близким по технической сущности к предлагаемому является струйный вихревой элемент, содержащий вихревую камеру с тангенциальным каналом управления, радиальным подводящим и осевым отводящим каналами 2.К недостаткам известных струйных вихревых элементов относится большой расход газа через канал управления.Целью изобретений является уменьшение расхода газа управления.Поставленная цель достигается тем, что в струйном вихревом элементе, содержащем вихревую камеру с тангенциальным каналом управления, радиальным подводящим и осевым отводящим каналами, в отводящем канале установлены лопатки, незакрепленные концы которых наклонены в сторону вихревой камеры.На фиг. 1 показан струйный вихревой элемент, поперечный разрез; на фиг. 2 то же,...

Номер патента: 1023155

Опубликовано: 15.06.1983

Авторы: Залькинд, Курочкин, Хощь

МПК: F15C 1/08

Метки: вакуумный, инверсный, струйный, усилитель

...давлений 2.Однако этот усилитель характеризуется сложностью и нетехнологичностью конструкции.Цель изобретения - упрощение конструкции струйного инверсного усилителя, управляемого отрицательными давлениями, и повышение технологичности его изготовления.Поставленная цель достигается тем, что в струйном инверсном вакуумном усилителе, содержащем приемный и питающий капилляры, укрепленные с зазором, и управляющий капилляр, расположенный перпендикулярно к питающему капилляру, приемный и питающий капилляры выполнЕны со- г бсными, управляющий капилляр перекрывает выходное отверстие питающего капилляра на величину 0,1 - 0,6 диаметра этого отверстия, а величина зазора между питающим и приемным капиллярами равна наружному диаметру управляющего...

Номер патента: 1027438

Опубликовано: 07.07.1983

Авторы: Абгарян, Хачатрян

МПК: F15C 1/08

Метки: струйный, элемент

...влияет на его надежность.Целью изобретения является повышение надежности струйного элемЕнта при одновременном увеличении выходного сигнала.Поставленная цель достигается тем, что в струйный элемент, содержащий рабочую камеру с двумя стенками, питающий канал, 35 встречно расположенные управляющие каналы, два выходных канала и два атмосферных канала, каждый из которых расположен между примыкающими к нему выходным каналом и стенкой рабочей камеры, введены два дополнительных атмосферных канала, каждый из которых расположен между примыкающим к нему выходным каналом и дефлектором. На чертеже изображен струйный элемент.45Струйный элемент включает в себя рабочую камеру (взаимодействия), ограниченную стенками 1 и 2, питающий канал...

Номер патента: 1036966

Опубликовано: 23.08.1983

Автор: Павлюченко

МПК: F15C 1/08

Метки: датчик, струйный, частотный

...выходным каналом струйного частотного датчика, канал питания и канал управлениядискретного струйного усилителя соединенымежду собой через элемент задержки.Выходной сигнал частотного датчикапредставляет собой частотно-импульсныйсигнал с меняющейся скважяостью импуль.сов в зависимости от частоты-входного сигнала. Такой сигнал достаточно просто преобразовать в амплитудный е помощью известных устройств пневк 1 оавтоматики (например, последовательно соединенные дроссель и емкость).На чертеже изображена схема струйного.частотного датчика,Струйный частотный датчик состоит изчувствительного элемента 1, выход которого соединен с каналом 2 питания и через элемент 3 задержки, представляющийсобой последовательно соединенные дрос. сель 4 н линию 5...

Номер патента: 1043372

Опубликовано: 23.09.1983

Авторы: Андренко, Воронин, Еременко, Кантемир

МПК: F15C 1/08

Метки: вихревой, усилитель

...камеры.Кроме того, трубка выходного канала выполнена с фаской и косым срезом, причем ее острый конец расположен в вихревой камере, а тупой утоплен в отверстии передней крышки.На фиг. 1 показан вихревой усилитель в сборе; на фиг. 2 - разрез А-А на фиг. 1,Вихревой усилитель содержит цилиндрический корпус 1 с вихревой камерой 2, канал 3 питания, выполненный в месте минимальной высоты цилиндрической вихревой камеры 2, тангенциальные каналы 4 и 5 управления, заднюю крышку 6 и переднюю крышку 7 с фаской 8, выполненной в месте установки выходного канала 9. Корпус 1 выполнен в виде усеченного цилиндра.Выходной канал 9 имеет косой срез под тупым углом к его продольной оси, и в нем выполнена фаска 10, причем острый конец выходного канала 9...

Номер патента: 1108261

Опубликовано: 15.08.1984

Авторы: Елимелех, Куссуль, Лебедев, Наумова, Шкрабов

МПК: F15C 1/08

Метки: пневмоэлектрический

...звеньев, и необходимость питания давлением 140 кПа для работы усилителя.Известен также пневмоэлектрический преобразователь, содержащий струйный генератор колебаний, подкл ючен ный каналом питания к каналу подачи входного сигнала, и микрофон с усилителем, выход которого соединен с выходными клеммами преобразователя 2.Недостатки известного преобразователя те же, что значительно ухудшает общие эксплуатационные характеристики. Целью изобретения является улучшение эксплуатационных характеристик преобразователя.Указанная цель достигается тем, что в пневмоэлектрическом преобразователе, содержащем струйный генератор колебаний, подключенный каналом питания к каналу подачи входного сигнала, и микрофон с усилителем, выход которого соединен с...

Номер патента: 1126731

Опубликовано: 30.11.1984

Авторы: Глухов, Поляков, Трифонов

МПК: F15C 1/08

Метки: логический, струйный, элемент

...канала, соединяющих боковые стенки рабочей камеры с каналами управления, и две отсекающие кромки, уст анЬвле нные между каналами управления и стенками рабочей камеры и образующие вход в рабочую камеру, ширина которого меньше ширины канала питания.На чертеже изображена схема струйного логического элемента.Струйный логический элемент содержит корпус 1, в котором выполнены канал питания 2, каналы управления 3 и 4, рабочая камера 5 с отсекающими кромками 6 и 7, два выходных канала 8 и 9, разгрузочный канал 10, расположенный соосно каналу питания и эжекционные каналы 11 и 12,Струйный логический элемент работаетследующим образом.Когда оба управляющих канала открыты в атмосферу, струя питания, проходя через рабочую камеру, попадает в...

Номер патента: 1236213

Опубликовано: 07.06.1986

Авторы: Волков, Дунаев, Фирсов

МПК: F15C 1/08

Метки: аналоговый, струйный, усилитель

...содержит канал 1 питания, симметрично расположенные каналы 2 и 3 управления и вы-;0ходные каналы 4 и 5, сообщенные с камерой6 взаимодействия струй. От камеры 6 взаимодействия струй ответвляются с двух сторонбоковые каналы 7 и 8, замкнутые друг с другом через коммуникационный канал 9. Отбоковых каналов 7 и 8 стенками 10 и 11отгорожены вентиляционные каналы 12 и 13,которые ответвляются от выходных каналов4 и 5 за пределами камеры 6 взаимодействия струй.Струйный аналоговый усилитель работает следующим образом.Струя, истекающая из канала 1 питания, испытывает воздействие перепада давлений в каналах 2 и 3 управления и отклоняется от геометрической оси струйного аналогового усилителя в сторону воздействия 25перепада,Избыточный воздух,...

Номер патента: 1245777

Опубликовано: 23.07.1986

Авторы: Волков, Серко, Тышковский

МПК: F15C 1/08

Метки: аналоговый, струйный, усилитель

...поперечный канал 9, напротив концов которого расположены дополнительные вентиляционные каналы 10 и 11.Ширина поперечного канала 9 в разделительном клине равна 1 - 1,5 ширины участка выходного канала, лежащего до сопряжения с поперечным и вентиляционным каналами. Струйный аналоговый усилитель работает следующим образом.Струя, истекая из канала 1 питания, перемещается вдоль камеры 4 взаимодействия струй. Основные вентиляционные каналы 5 исключают возможность прилипания струи к ее стенкам. Струя, пройдя камеру 4 взаимодействия струй попадает на разделительный клин 6 и разделяется им на два потока, соответственно истекающих в выходные каналы 7 и 8,При равенстве давлений в управляющих каналах 2 и 3 струя, истекающая из канала 1 питания,...

Номер патента: 1298433

Опубликовано: 23.03.1987

Авторы: Андренко, Еременко, Золотухин, Кантемир, Подкуйко

МПК: F15C 1/08

Метки: вихревой, усилитель

...угол вследствие образующегося у боковой поверхности разрежения, притягивается к ней. При непрерывной подаче управляющего сигнала образуется вихревое движение. В результа- З 5 те появляется градиент давления, который увеличивает сопротивление на участке движения потока от канала 2 питания до выходного канала 6.Выполнение сечения вихревой камеры переменным с образующей ее боковой стенки, в качестве которой выбраны гиперболы или прямые, пересекающие ось центрального вихревого канала, устраняет застойные зоны в углах вихревой камеры, присущие вихревому усилителю с цилиндрической бо 2ковой стенкой, и способствует сокращениюпотерь и пульсаций выходного потока.Формула изобретения1. Вихревой усилитель, содержащий радиальный канал питания...

Номер патента: 1305456

Опубликовано: 23.04.1987

Авторы: Краснослободцев, Нагорный

МПК: F15C 1/04, F15C 1/08

Метки: электроструйный

...струю врабочей камере, где сформировано однородное электростатическое поле спомощью закороченного электрета 7,действует пондеромоторная кулоновская сила, перемещающая струю в приемное сопло 3, как показано на рисунке. С изменением полярности напряжения на электродах 5 и 6 происходит изменение знака объемного заряда струи, следовательно, изменяетсяна противоположное направление действие кулоновской силы на заряженнуюструю 11 в электростатическом полеэлектрета 7 в рабочей камере 1. Поэтому струя,отклоняясь, перемещается из приемного 3 в приемное 4 сопло. При этом знак выходного сигнала преобразователя изменяется напротивоположный,Таким образом, в преобразователес изменением знака входного управляющего электрического сигнала из-меняют также...

Номер патента: 1314156

Опубликовано: 30.05.1987

Авторы: Барышников, Пиминов

МПК: F15C 1/08

Метки: акустических, приемник, сигналов, струйный

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5.Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к средствам автоматического управления и может быть применено в системах пневмоавтоматикиЦель изобретения - повышение чувствительности устройства путем снижения отраженных акустических шумов.На чертеже показан струйный приемник акустических сигналов.Струйный приемник акустических сигналов содержит канал 1 питания, выходной канал 2, струйную камеру 3, внутренние стенки которой выполнены из звукопоглощающего материала 4, вентиляционное атмосферное отверстие 5, входной акустический канал 6.Струйный приемник акустических сигналов работает...

Номер патента: 1427086

Опубликовано: 30.09.1988

Автор: Коган

МПК: F15C 1/08

Метки: акустико-пневматический

...к входному сигналу, а также расширение частотного диапазона.На чертеже показана конструкция предлагаемого акустико-пневматическоГо преобразователя.Акустико-пневматический преобразователь содержит струйный ламинарный 1элемент типа питающее сопло-приемное сопло с ламинарной питающей струей, состоящий иэ соосно расположенных питающего и приемного сопел 1 и 2, и резонатор Гельмгольца 3, ось горла 4 Которого совмещена с осью струйного элемента.Акустико-пневматический преобразователь работает следующим образом.Ламинарная питающая струя, вытекающая из питающего сопла 1, попадает в приемное сопло 2, соединенное с измерителем выходного давления. Расстояние между соплами 1 и 2 обычно выбирают таким образом, чтобы оно быпо несколько...
