F04F 11/00 — F04F 11/00

Номер патента: 171500

Опубликовано: 01.01.1965

Авторы: Ефимов, Иванов, Малышев, Рыбас

МПК: F04B 37/06, F04F 11/00

Метки: испарения, титана

...пвакуумных насвольфрамовыйотличающеесяполного и равипредохраненияпаритель со стокой пз тугоплавтала. дписная группа Л 3 12 Известны устройства для испарения титана путем электронного подогрева в сорбционноионных вакуумных насосах, содержащие вольфрамовый раскаленный катод и титановый испаритель, 5Предложенное устройство отличается от известных тем, что титановый испаритель со стороны катода снабжен подложкой из тугоплав-. кого материала, например тантала, Это обеспечивает полное и равномерное испарение ти тана и предохраняет его от местных перегре- вов На чертеже показано п ство.Спиральный вольфрамо ся одним концом в зажи тягивается через направл ся к пружине 4, которая точное натяжение катода ва. Титановый испарител виде...

Номер патента: 171501

Опубликовано: 01.01.1965

Авторы: Козлов, Романов, Саблев

МПК: F04B 37/04, F04F 11/00

Метки: вакуумный, насос, сорбционный

...ем, сильфон зак , а камера вып например стек сос по авт. св, с активированотличающийся ия откачки пуедственно в отлючен в гермеолнена из хрупла, и окружена Подписная группа Л 12 рисоединением заявкиИзвестен сорбционный вакуумный насос (авт. св.158042), содержащий камеру с активированным поглотителем, сильфон и устройство для разгерметизации камеры.Цель изобретения - осуществлять откачку 5 путем помещения насоса непосредственно и откачиваемый объем, Для этого сильфон заключен в герметичную коробку, а камера выполнена из хрупкого материала, например стекла, и окружена защитной сеткой. 10На чертеже изображен предложенный сорбционный насос, продольный разрез.Он содержит камеру 1 с активированным поглотителем, выполненную из хрупкого...

Номер патента: 172193

Опубликовано: 01.01.1965

МПК: F04F 11/00

Метки: перемешивания, электромагнитного

...пере ачительно улучшас перемешивания учшает структуру как в этом случае шивается сердцевироятно появление Предмет изобрете йство для о ктропроводящие находится переторую погруткен мещен соленоид ксиальное одпоряженностью Н, кого тока через иальное неодноктрическое поле пикающих при электрического одписная гругггга237 На чертеже изображено уст ществления способа.В сосуде 1, имеющем эле стенки и непроводящее дно, мешиваемая жидкость, в ко электрод 2. Вокруг сосуда раз 3, создающий в жидкости а родное магнитное поле нап При пропускании электричес расплав в нем возникает рад родное по высоте сосуда эле напряженностью Е,Под воздействием сил, воз взаимодействии магнитного и полей, жидкость в сосудение. Вследствие неоднородго поля в...

Номер патента: 172194

Опубликовано: 01.01.1965

Автор: Зандер

МПК: F04F 11/00

Метки: кондукционный, насос, постоянного, цилиндрический

...многополюсным в виде симметричной разветвленной магнитной цепи, что позволяет при наличии цилиндрического канала насоса уменьшить среднюю длину магнитной силовой линии в воздушном зазоре по сравнению с известной двухполюсной магнитной системой,На чертеже изображен поперечный разрез цилиндрического кондукционного насоса постоянного тока, у которого магнитопровод выполнен четырехполюсным, а обмотка возбуждения - с числом витков равным двум.Жидкий металл находится в цилиндрическом канале 1, к которому с помощью шин 2 подводится ток. Канал насоса охвачен симметричным магнитопроводом д в виде разветвленной магнитной цепи, В пазах магнитопровода расположены обмотки возбуждения 4. Для компенсации реакции тока использован магнитопровод...

Номер патента: 173610

Опубликовано: 01.01.1965

МПК: F04F 11/00

Метки: 173610

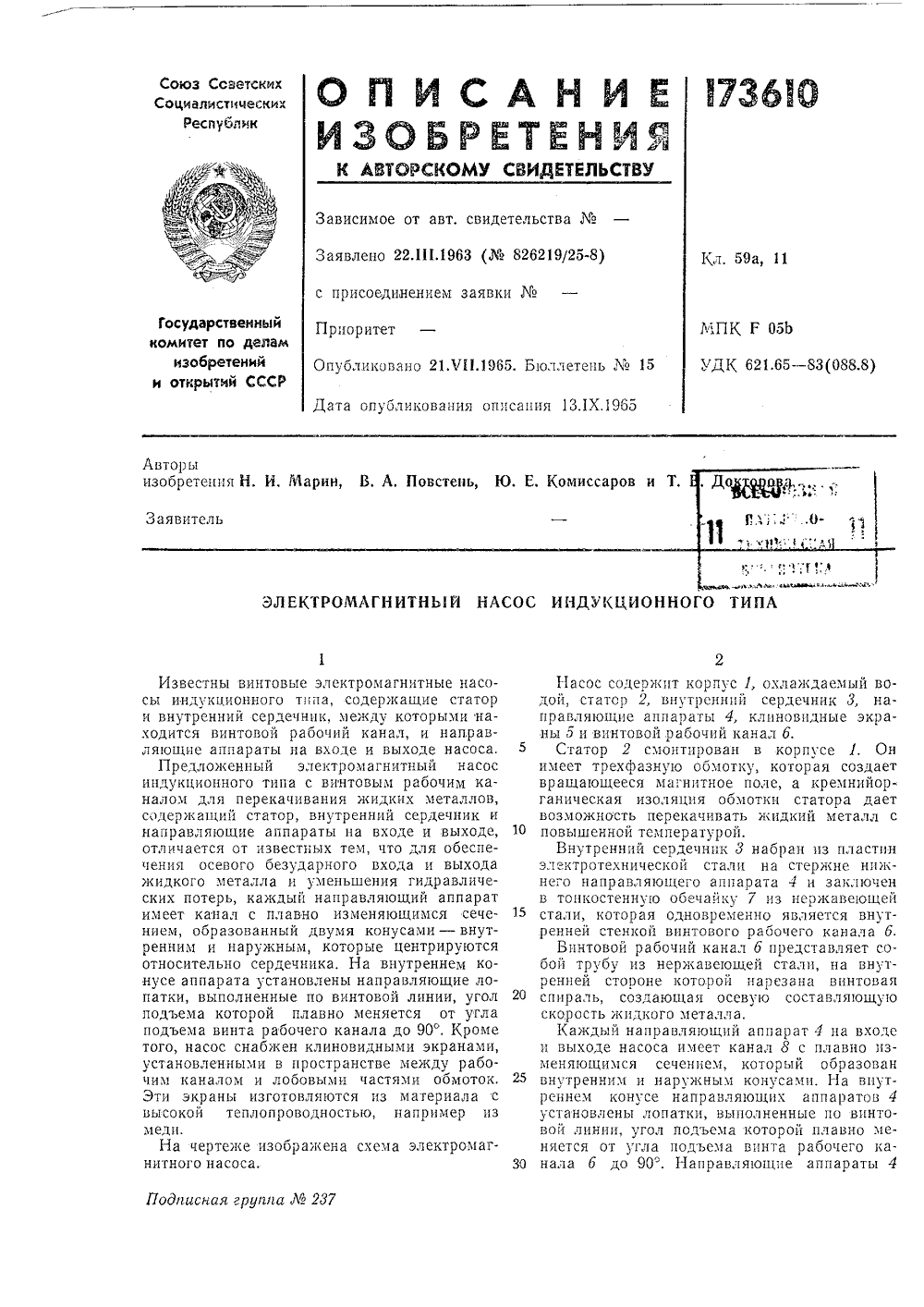

...поле, а кремнийорганическая изоляция обмотки статора дает возможность перекачивать жидкий металл с повышенной температурой.Внутренний сердечник 3 набран из пластин электротехнической стали на стеряне нюкнего направляющего аппарата 4 и заключен в тонкостенную обечайку 7 из нержавеющей стали, которая одновременно является внутренней стенкой винтового рабочего канала 6.Винтовой рабочий канал 6 представляет собой трубу пз нержавеюгцей стали, на внутренней стороне которой нарезана винтовая спираль, создающая осевую составляющую скорость жидкого металла,Каждый направляющий аппарат 4 на входе и выходе насоса имеет канал 8 с плавно изменяющимся сечением, который образован внутренним и наружным конусами. На внутреннем конусе направляющих...

Номер патента: 174525

Опубликовано: 01.01.1965

МПК: F04F 11/00

Метки: 174525

...в виде двух коакснальных изолированных в зоне жидкости цилиндрических токоподводов, внутренний из которых снабжен конусом из электронепроводящего материала с вершиной, направленной навстречу подводимой жидкости, причем полюса наружного и внутреннего токоподводов должны иметь противоположные знаки,Принцип действия предлагаемого электромагнитного насоса описан ниже и поясняется чертежом.Электромагнитный насос для перекачки токопроводящих жидкостей с высокой температурой состоит из токоподводов 1 и 2. Ток, протекающий в токоподводе 1, создает электромагнитное поле индукции, взаимодействие которой с током, протекающим от токоподвода 2 к токоподводу 1, создает напор, заставляюций )кидкий металл двигаться от цилиндрического входного патрубка...

Номер патента: 174947

Опубликовано: 01.01.1965

Авторы: Верхе, Плт

МПК: F04F 11/00

Метки: индуктора, индукционного, компенсации, линейного, насоса, несимметрии

...выходящие за края магнитопровода.Предлагаемое устройство не имеет скользящих контактов, в пем для плавного изменения индуктивности и взаимо индуктивности фаз применены дополнительные обмотки, выполненные в виде трансформаторов связи, имеющих регулируемые воздушные зазоры. Это повышает надежность работы устройства.На чертеже изображена схема включения регулируемых дополнительных обмоток в обмотку насоса,Трехфазная обмотка индуктора 1 создает бегущее магнитное поле, при этом разомкнутый магнитопровод является несимметричным для сети,Для компенсации несимметрии в цепь трехфазной обмотки индуктора включены дополнительные обмотки 2, намотанные на сердечник 3, Плавное изменение индуктивности и взаимо индуктивности обмоток фаз достигается с...

Номер патента: 175824

Опубликовано: 01.01.1965

Авторы: Лиелпетер, Охременко

МПК: F04F 11/00

Метки: индукционный, насос, цилиндрический

...насосах, вследствие вихревого ера электромагнитных сил, создаваегущим магнитным полем, появляются ные внутренние течения, которые снинапор, а следовательно, и к, п. д. насо 2 с трехфазсердечника 3.из отдельных еской ста чи одольные пе- электропровонего иидукторавнутреннегодечник собраный электротехнирасположены пполненные изта. внекойи сестовнала терна Предмет изобретения ликвидацииканале расдки из электо позволяет се дл чений в ерегоро ла, ч В предложенном нас вторичных внутренних те положены продольные п тропрс вогящего матери увеличить давление и к. пНа чертеже изображен разрезе.Пер екачиваемый жидк жен в канале 1 насоса. Цилиндрг стоящий из вода и инд 5 от гичающи давления и жены прод проводящегческий индукционный на кольцевого...

Номер патента: 175825

Опубликовано: 01.01.1965

Авторы: Автоматизации, Вилнитис, Сиротенко, Украинцев, Фолифоров, Центральное

МПК: F04F 11/00

Метки: индукционный, насос, электромагнитный

...степени определяется длительностью эксплуатации обмоточных проводов,В предлагаемом насосе в качестве матери. ала обмотки индуктора используют перекачиваемый жидкий металл, заполняющий пазы индуктора и токопроводящих электродов, сообщающихся с каналом насоса. Такое выполнение обмотки позволяет отводить от нее выделяющееся тепло без специальной системы охлаждения.На чертеже изображен продольный разрез нсоса. Насос опускается в перекачиваемый жидкий металл, которым заполнены канал насоса 1, пазы 2 обмотки индуктора и пазы 3, в которые в, вдавлены токопроводящие электроды 4.Обмотка индуктора соединена в звезду,причем нулем служит перекачиваемый жидкий металл, В корпусе б насоса помещается индуктор б, выполненный из шихтованного...

Номер патента: 176184

Опубликовано: 01.01.1965

Авторы: Полищук, Цин

МПК: F04F 11/00

Метки: индукционный, насос, электромагнитный

...включаются так, чтобы индуктируемые ими токи протекали по кольцу, образованному каналами 2 н 3 перпендикулярно каналу 1 (фиг. 2). При взаимодействии этих токов с магнитным потоком, создаваемым разомкнутой магнитной системой, на каждом из двух участков взаимодеиствия создаются электромагнитные силы, которые, суммируясь, приводят металл в движение.Производительность насоса регулируют изменением первичного напряжения в любой из двух систем насоса либо изменением сдвига фаз между этими первичными напряжениями. Причем возможно совпадение по фазе тока в176184 Предмет изобретения нг фиг 3 И РотермельКурил ко ставите Рсдактор Р. Киселев ректор Т. В. Муллина кре аказ 3497/15 Тираж 1400 1 ормат бум. бОХ 90/з Объем 0,21 нзд. л. Цена 5 к ЦИИИПИ...

Номер патента: 182516

Опубликовано: 01.01.1966

МПК: F04F 11/00

Метки: 182516

...маг- опроля изменения гидименено подмагниление ор надложенныи винс в разрезе.лнена перекачиМногополюсный женный на валу который прозамыкается пому из листовоймагнитопроводе дальная обмоткавключается на яжение. изобретен м гнптнь , каме 1 янным с цельюпя лнен с Электронна 15 ннтопроводя торя с посто ся тем, что,гидравлнчес провод вьшо 20 кой.В известных электромагнит вращаюшимися постоянными изменения гидравлических п ходима система регулирова двигателя. В предлагаемом насосе д равлических параметров пр чивание магнитопровода. На чертеже изображен пре товой электромагнитный насо Тонкостенная камера 1 запо Ваемым 2 кидким металлом 2. постоянный магнит 3, располо 4, создает магнитный поток Ф низывает жидкий металл и магнитопроводу 5,...

Номер патента: 184621

Опубликовано: 01.01.1966

Автор: Гринберг

МПК: F04F 11/00

Метки: насос, стягивающем, электромагнитный, эффекте

...ной ш эф тем что рабочие централь Известен электромагнитный кондукционный насос на стягивающем эффекте, в котором рабочая зона канала находится в токопроводящей шине.В предлагаемом насосе рабочие зоны канала помещены частично вне центральной токоведущей шины, что позволяет рационально использовать магнитное поле тока и тем самым повысить напор насоса.На фиг. 1 изображен насос, продольный разрез; на фиг, 2 - то же, поперечный разрез.Насос содержит круглую токопроводящую шину 1, которая переходит в электроды 2 специальной конфигурации, Электроды подводят ток к рабочим зонам 3, в которые перекачи. ваемый жидкий металл поступает через диффузоры 4. Рабочие зоны частично углублены в центральную шину 5.При протекании тока по токопроводящей...

Номер патента: 185209

Опубликовано: 01.01.1966

Авторы: Векленко, Катунин

МПК: F04F 11/00

Метки: жидких, индукционный, линейный, металлов, насос, перекачивания

...центра вытесненного объема. 20 Линейный индукционный насос для перека чивания жидких металлов, содержащий канал и индукторы, отличаюи,ийся тем, что, с целью использования насоса в качестве дозатора, он выполнен свободно плавающим, 25 причем ипдукторы насоса заключены в герметичный кожух, а их размещение в кожухе обусловлено расположением центра тяжести насоса ниже центра вытесненного объема,Известны линейные индукционные насосы для перекачивания жидких металлов, в том числе и частично погруженные в перекачиваемый металл, а также индукционные насосы для перекачивания жидких металлов специальной конструкции, выполненные частично плавающими путем подвешивания их на тросе с помощью блока и противовеса.Эти липейплые индукционные насосы не...

Номер патента: 188305

Опубликовано: 01.01.1966

МПК: F04F 11/00

Метки: 188305

...20 щетки, н фрезерова или и обтоткой что, сулуц- обмотой рес выИзвестны индукторы для индукционных насосов, по полой обмотке которых в опасной близости к расплавзгенному металлу прокачивается охлаждающая жидкость. Кроме того, выполнение обмотки полой приводит к низкому коэффициенту заполнения паза медью,Обмотка предлагаемого индуктора выполнена в виде плоской решетки, набранной из отдельных листов с выфрезерованными пазами.Это позволяет повысить надежность и улучшить энергетические характеристики индуктора.На фиг, 1 изображен предлагаемый индуктор; на фиг. 2 - разрез по А - А на фиг. 1.Магнитопровод 1 индуктора собран из листовой электротехнической стали. Его обмотка 2, выполненная в виде плоской решетки из отдельных медных листов с...

Номер патента: 189688

Опубликовано: 01.01.1966

Автор: Кабаков

МПК: F04F 11/00

Метки: насос, электромагнитный

...размещены по обестороны магнитопровода.Это позволяет облегчить температурный режим и повысить надежность работы.На чертеже схематически изображентромагнитиый насос в продольном и поппом разрезах.Канал 1 насоса расположен между полюсами магнитопровода 2. Перекачиваемый жидкий металл 3 поступает к каналу через одинвходной патрубок 4, а отводится с помощьюдвух выходных патрубков 5,Предлагаемый насос работает следующимобразом,При протекании тока по жидкомуот одного выходного патрубка к др зоне канала создается магнитная индукция, которая увеличивается под полюсами магнитопровода в сторону входного патрубка. При взаимодействии тока, проходящего в жидком металле канала насоса, с магнитным полем образуется электромагнитная сила,...

Номер патента: 179195

Опубликовано: 01.01.1966

Авторы: Бертинов, Миронов

МПК: F04F 11/00

Метки: вращающимся, насос, ротором, электромагнитный

...металл передвигаться в канале. мет изобретени 15 Злектрома ротором, не денпя, питае пусом, выпо териала, отл 20 уменьшения ного магнит ном зазоре, В известных бесконтактных электромагнитных насосах с винтовым ротором в рабочем воздушном зазоре имеется постоянная составляющая магнитного потока, которая не используется и только нагружает магнитную цепь насоса, что приводит к увеличению веса и габаритов обмотки возбуждения и магнитопровода.Предложенный насос отличается от известных тем, что для уменьшения веса и получения знакопеременного магнитного потока в рабочем воздушном зазоре ротор выполнен ьогтеобразным.1-1 а чертеже изображен предлагаемый насос, продольный разрез.В канале 1 находится перекачиваемый жидкий металл 2. Для...

Номер патента: 179623

Опубликовано: 01.01.1966

Авторы: Плпнт, Полищук, Цин

МПК: F04F 11/00

Метки: перекачивания, токонепроводящихрасплавов

...между удельным весом металла и расплава, насос начинает работать неустойчиво: металл, находящийся под расплавом, становится легче его, а так как положение более тяжелых слоев жидкости над легкими неустойчиво, то расплав прорывает виток металла и уходит вниз. едложенном устроистве на выход камеры установлен резервуар. Е уара равна или несколько больш льцевой камеры, Резервуар об аботу насоса в два такта, что поз ить напор. На чертеже изображено устройство в продольном разрезе. Перекачиваемый неметаллический расплавнаходится в ванне 1 и кольцевой камере 2, Камера соединяется с помощью наклонных каналов 8 с ванной, в нижней части которой 5 находится жидкий металл. На выходе кольцевой камеры находятся резервуар 4 и сопло 5, Снаружи и...

Номер патента: 179624

Опубликовано: 01.01.1966

Авторы: Плт, Полищук, Цин

МПК: F04F 11/00

Метки: 179624

...расплав выводят из зоны деистмагнитного поля насоса, а послеобмотку насоса подают повышенние, Способ позволяет повысить Предмет изобретени роводя- тличаюнапора, одят из я насооконе 176, о шения в вы "о по Известен способ перекачивания токонепроводящих расплавов с помощью жидкого металла по авт. св.136176, При этом способе в качестве поршня используется жидкий металл с удельным весом ббльшим, чем удельный вес расплава. Металл приводится в движение электромагнитным насосом переменного тока. Если удельная электромагнитная сила, действующая на металл, находящийся вблизи границы раздела металл - расплав, станет больше разности между удельным весом металла и расплава, то металл, находящийся под расплавом, становится легче его, а так как...

Номер патента: 180487

Опубликовано: 01.01.1966

Авторы: Александров, Евсеев, Еглин

МПК: F04F 11/00

Метки: вращающимся, насос, роторол, элекгромагнитнь1й

...и 8, Г, Метлин Заявитель ЗЛЕКТРОМАГНИТНЬй ИАСОС С ЗРАЩА 1 ОЦЙМСЯ РОТОРОМ Изсстиы бескоита тиые злектроъЯгиити 1 И 1 СОСЬ С ВРЯ 1 ЦЯ 0 И)СЯ ВИИТОВЫК РОТОРО.1, содержащие )а Питопровод, иеподвижиую обмотку озоуждсиия и тоикостсииыи яил.1. этих иясосях, крокс осевой состяляющсй. И ССТСЯ Е 1,С ,ЛО 151 СССТЯЛЯ 10 Я 51 "ЛСКР,). ;,1 я Птиос .с 51, ОтОрая приодит к ус,1 и чсиию потерь и угис:ьшеиию к. п. д.1) ипягяс 310.)1 иясосе, с целью ус,ич - 1;я . и.,1 1)Стор иолеи цисицдриси;ия 1 за)1 И пс Сор язующеи.11 чертсйс изоор 1 жеио ОписьВИ)Сс ) 01- ройсто в дьух проекциях.1 я )яПитси 1)00)1 с 1 р 1 сположеия ОО)От. к )Збуж.еи 1 я 2, которя 5 питястс 5 ОСТ)- Яииь) то.0:111 Я,:с 3 НЯхО;1 тс 5 рсто) /, ипол;с;з й цил: 1:пи ески;1 с про 1 рзроиииьли...

Номер патента: 190778

Опубликовано: 01.01.1967

Авторы: Боголюбов, Куликовский, Новиков

МПК: F04F 11/00

Метки: жидкого, индукционный, металла, насос, электромагнитный

...продольный разрез описываемого насоса.Основными элементами индукционногоэлектромагнитного насоса для жидкого металла являются огнеупорные стаканы 1 и 2, атакже индуктор 3 врашающегося электромагнитного поля, На наружной цилиндрическойповерхности стакана 1 имеется открытая спиральная канавка 4. Стакан 1 посажен в цилиндрический стакан 2 с гладкими стенками,которые замыкают сечение канавки 4, образуяспиральный канал для прокачки жидкого металла. Для охлаждения индуктора и других деталей насоса используется сжатый возду подаваемый в насос через трубку 5, Экран б из асбеста защищает индуктор от теплового излучения нагретых стаканов.Симметричное охлаждение при эксплуатации поверхности огнеупорных стаканов исключает их...

Номер патента: 193306

Опубликовано: 01.01.1967

Авторы: Лте, Полищук, Цин

МПК: F04F 11/00

Метки: индукционный, насос, электромагнитный

...тока в кожухе 8 насоса предусмотрены вставки 14 из ферромагнитногоматериала.Предлагаемый насос работает следующим образом.Насос опускается в резервуар с жидким металлом до такого уровня, чтобы кожух насоса це смачивался металлом. При этом основная часть насоса (в том числе и все обмотки) находятся выше уровня металла, При включении обмоток 4, 5 и 7 на переменное цапряжение в канале 12 пусковой системы металл приходит в движение и поднимается в каналы 1 и 2 насоса, в которых оц транспортируется ыи насос отличаетсяагцитопроводы заеупорцого матерцасквозные каналы, олюсцыми цакоцечразомкнутых магциуск насос цасос, продольць из прямого атывающих об ецтральцых ст водов 4, На б и от- ржко Кроме того, предложеццтем, что дополнительные ьгцищены...

Номер патента: 193307

Опубликовано: 01.01.1967

Автор: Баринберг

МПК: F04F 11/00

Метки: насос, переключателей, ртутных, электромагнитный

...цилиндра 1 спазом 2, который разрезает его по всей длине 15от поверхности до оси.Канал собирается из ферромагнитной 3 инемагнитной 4 пластин, в которых сделаныпрорези а, Пластины соединяются так, что образуют спираль. Прорези в немагнитной пластине являются ступенями насоса, а прорези вферромагнитной пластине соединяют эти ступени,Предлагаемый насос работает следующимобразом. 25 Канал насоса вставляется в паз цилиндра, а прорези заполняют ртутью. Ток, протекающий по цилиндру вдоль его оси, создает магнитный поток, Взаимодействие магнитного потока с током, протекающим через ртуть, создает электромагнитную силу, направленную от периферии к центру, которая суммирбется в прорезях. Индукция магнитного поля в прорезях ферромагнитной пластины...

Номер патента: 193308

Опубликовано: 01.01.1967

МПК: F04F 11/00

Метки: 193308

...жидкий металл / расположен в тонкостенном канале 2, к которому для уменьшения поперечного краевого эффекта приварены токозамыкающие шины 3. Спаружи канала находится магпитопровод 4 с полюсами б и обмоткой б возбуждения. В полюсах магцитопровода прорезаш в плоскости, перпендикулярцой направлению движекия л(идкого металла, пазы т. В пазах расположешя короткозамкнутые витки 8.Предлагаемый насос работает следующим образом,При питашш обмоток возбуждения перемецным током возцикает пульсирующий магнитный поток, который по закону электромагпптпой:шдукцпп наводит в короткозамкцутых витках э.д.с., вызывающие токи и магнитные потоки, цаправлеццые навстречу потоку возбукдеция.Результир ющие потоки полюса оказываются сдвинуты относительно друг друга...

Номер патента: 195320

Опубликовано: 01.01.1967

Автор: Кабаков

МПК: F04F 11/00

Метки: насос, электромагнитный

...тока и тем самым повысить напор,Предложенный насос отличается от известных тем, что для повышения напора канал 10 выполнен в виде двух полых суживающихся насадок с зазором между ними. Для запуска насоса предусмотрена вторичная разомкну тая обмотка.На чертеке приведен описываемый насос. 15 Электромагнитный насос представляет собой магпитопровод 1 с первичной обмоткой 2; вторичная обмоткаразомкнута, ее замыкает перекачивасмый жидкий металл 4, располокенный в канале, выполненном в виде двух 20 полых суживающихся насадок б с зазором между ними.Металлопровод б, являющийся продолжением насадок, выполнен из электронепроводящего материала в форме петли с выходным 25 патрубком 7. При питании первичной обмотки переменным током во вторичной...

Номер патента: 196552

Опубликовано: 01.01.1967

Автор: Капуста

МПК: B21J 13/14, B21J 7/24, F04F 11/00 ...

Метки: жидкости, нагнетания, перемешивания, электропроводящей

...жидкий металл, и ицдуктор, выполненный из магнцтопровода 2 и явнополюсных катушек 3, Торцы ицдуктора закрыты крышками 4, в расточке которых расположен трубопровод. Магццтопровод имеет полюсы 5 и спинки б ц 7 для замыкания тангецциального и осевого потоков.Устройство работает следующим образом, В режиме перемешивация катушки включают на трехфазцое напряжение так, чтобы в зоне жидкого металла образовалось вращающееся электромагцитное поле и магнитный поток от полюсов замыкался через спинки б. В режиме нагнетания катушки переклочаются и создается бегущее поле, при этом магнитныи поток замыкается через спинки 7,Для одновременного перемешивания и нагнетания жидкого металла катушки подключают в трехфазную сеть таким образом, чтобы...

Номер патента: 197404

Опубликовано: 01.01.1967

Автор: Варлей

МПК: F04F 11/00

Метки: регулируемый

...выполнен поворотным относительно вертикальной оси, а неподвижный - ступенчатым и цилиндрическим. Это позволяет обеспечить регулирование насоса в широком диапазоне и его реверсирование без переключения фаз,На фиг, 1 представлен поперечный разрезпредлагаемого насоса; на фиг. 2 - вид сверху.Индуктор представляет собой подвижноймагнитопровод 1 с обмоткой,2.Ступенчатый неподвижный магнитопровод 3служит для уменьшения пути замыкания магнитного потока по воздуху. Между индуктором и неподвижным магнитопроводом находится канал 4 с перекачиваемым жидким металлом.Для регулирования режима работы индуктор поворачивают относительно вертикальной оси, При этом не только уменьшается активная длина индуктора и величина магнитного потока, т, к....

Номер патента: 197405

Опубликовано: 01.01.1967

Автор: Охременко

МПК: F04F 11/00

Метки: индукционный, насос, электромагнитный

...увеличению выполнен с токолектрическая изоми канала уменьо также увсличиЗлектромаг состоящий из тонкостенного 20 отличаощийс,к. и. д., на вну нала располоитныи индукционн мапгитопровода, канала с жидким тем, что, с целью тренней поверхностижена электрическая яи с и и оомот мета увели стен тзоляллом, чения ок ка- Н 51. Предложение относится к электромагнитным индукционным насосам,В известных электромагнитных индукционных насосах для перекачки жидких металлов электропроводпьс стенки канала, если нет токозамыкающих шин, создают эффект шунтирования ипдуктировапных в жидком металле токов. При наличии шин ток, протекающий по стенкам канала, замыкается через них, что приводит к снижению к, п. д, насоса.В предлагаемом насосе на внутренней...

Номер патента: 199661

Опубликовано: 01.01.1967

МПК: F04F 11/00

Метки: 199661

...Заявитель СОБ ЗАПУСКА ЭЛЕКТРОМАГНИТНОГО НАСОС С РАЗВЕТВЛЕННЫМ КАНАЛОМобласти запуска элекпеременного тока с и раздельными элекми для создания тока ри перекачке жидкого электромагнитный нат выше уровня металос начал работать, его нолнсн металлом. Это ем разрежения в капостороннего насоса. способу при запуске мы включают так, что , возникающие в жиды навстречу движению П е Способ относится к тромагнитных насосов разветвленным каналом тромагнитными система и магнитного потока, П металла из ванны печи сос обычно располагаю ла. Для того чтобы нас канал должен быть за осуществляют созда,ни нале или при помощи По предложенному электромагнитные систе электромагнитные силы ком металле, направлен металла, Благодаря этому уменьшается время...

Номер патента: 200440

Опубликовано: 01.01.1967

Автор: Турундаевский

МПК: F04F 11/00

Метки: вращающимся, индуктором, насос, электромагнитный

...в никами намаг 0 ными снаружи с целью облег НИ 5 ПОТОКОВ шихтова иным,силы располо 5 продольной плимся сточ- женчто, ьшелнен ющей льно исоединением заявкиИзвестные электромагнитные насосы содержат вращающийся индуктор в виде винта и источники намагничивающей силы, расположенные снаружи канала, Однако наличие в одноименнополюсной системе дополнительного воздушного зазора для подвода магнитного потока приводит к увеличению необходимой намагничивающей силы: в разноименнополю.- ной системе весьма значителен коэффициент рассеяния магнитпой цепи.Описываемый насос отличается от известных тем, что источники намагничивающей силы расположены симметрично относительно продольной плоскости симметрии насоса.Это позволяет уменьшить вес насоса...

Номер патента: 200441

Опубликовано: 01.01.1967

Авторы: Бел, Маркович, Сорокин

МПК: F04F 11/00

Метки: кондукционный, насос, электромагнитный

...зубцыполпять возможно чаще.10 ов магнит перемешивание е из-за неравктромагнитных необходимо вы-. Электромагнитный кондукстоящий из магнитопроводашин и имеющий рабочийвнутри электрической изоляся тем, что, с целью уменькающего по стенкам, канал вванным в направлении,току,ционныи насос, сои токопроводящих канал, покрытый цией, отличающийшения тока, проте.ыполнен гофриро- перпендикулярном Известные электромагнитные кондукционные насосы состоят из магнитопровода и токопроводящих шин. Канал в насосе покрыт внутри электрической изоляцией.Предлагаемый индукционный насос отличается от известных тем, что канал выполнен гофрированным, в направлении, перпендикулярном направлению тока.Это позволяет уменьшить обходной ток, протекающий по...
