E05C — Засовы и прочие запирающие устройства для створок, преимущественно для дверей или окон

Номер патента: 903553

Опубликовано: 07.02.1982

Авторы: Гинкевич, Мареева, Шустерман

МПК: E05C 3/06

Метки: запирающее, створок

...перемещения. На головке 3 приводного винта 2 жестко установлены пальцы 4, двуплечие рычаги 5 спазами 6 на одном конце, шатуны 7,шарнирно связанные с другими концами ры-чагов 5 и поворотными запирающими элементами 8, имеющими Форму спиральногоклина. Пальцы 4 и пазы 6 образуют кулисноесоединение. Ось вращения 9 двуплечего рычага 5 и ось вращения 10 запирающего элемента 8 закреплены настворке 11. Неподвижный упор 12 установлен на корпусе 13, а на створке11 имеется уплотнительная прокладка 14. Шатуны 7 выполнены регулируемыми по длине и состоят из стяжных винтов ,15 с резьбой на концах, наконечников 16 с резЪбовым отверстием для соединения с винтом 15 и контргаек 17Устройство работает следующим образом. При вращении гайки-маховика 1...

Номер патента: 907209

Опубликовано: 23.02.1982

Автор: Пименов

МПК: E05C 19/02

Метки: корпусом, крышки, соединения

...известного устройства является сложность конструкции.Цель изобретения - упрощение конструкции.Указанная цель достигается тем,что в устройстве, содержащем установленный на крышке пустотелый призматический держатель с выступом, последний имеет боковые пазы под стенки крышки и прорезь с торца под стен,ку корпуса.На фиг.1 показано устройство,общий вид; на фиг.2 - разрез А-Ана фиг.1; на фиг. 3 - разрез Б-Бна фиг.1.Устройство для соединения крышки1 с корпусом 2 содержит установленный на крышке 1 призматический держатель 3, имеющий отверстие 4 с пружиной 5 и выступ 6, причем на боковых стенках держателя 3 выполнены пазы 7 под стенки крышки 1 и прорезь8 с торца. Для удержания призматической призмы на крышке она снабжена щеками. Для снятия...

Номер патента: 912051

Опубликовано: 07.03.1982

Автор: Еситака

МПК: E05C 17/36

Метки: двери, приоткрытой, фиксирования

...поверхности основания,параллельно ее плоскости.Иа фиг. 1 изображено устройствов разомкнутом положении элементов,общий вид; на 4 иг, 2 - то же, в .замкнутом положении элементов, установЕ ленных на двери и ее раме.Устройство содержит цепочку 1,один конец 2 которой связан с основанием 3, прикрепленным к дверной ра"ме 4, а другой конец 5 связан с Фа-5 сонной пластиной 6, имеющей продольную прорезь 7, расположенную параллельно одной иэ ее сторон. Устройст.во имеет задорный элемент 8, расположенный на другом основании 9,прио крепленном к двери 10.Эапорный элемент 8 выполнен в ви,де пластины, имеющей Т-образную форму, и расположен на боковой поверхности основания 3, параллельно ее2 плоскости,Источники информации,принятые во внимание при...

Номер патента: 912897

Опубликовано: 15.03.1982

Авторы: Волков, Макушина, Розенберг, Фатеев

МПК: E05C 7/04

Метки: двух, запор, створок

...1 е в направляющих корпуса и взаимодействующие с фиксирую шими элементами, вал и втулку трапециевидной формы, жестко закрепленную на валу, при этом поворотный брус состоит из двух частей, свободно установленных на валу, и имеет выступы для взаимодействия с фиксирующими элементами, втулка охватывает обе части поворотного бруса, а рукоятка управления закреплена на валу и соединена со втулкой. При этом соотношение длины большего основания втулки .и расстояния от него до поворотного бруса выражено следующей зависимостью:1) = 2 с с 1 р Ъсоотношение длины меньшего основания втулки и расстояния от него до поворотного бруса - зависимостью В= 2 а с+с,где В- длина меньшего основания втул ки;1. - длина большего основания втулки912807 ки; ный...

Номер патента: 912898

Опубликовано: 15.03.1982

Авторы: Ефремов, Рязанов

МПК: E05C 17/50

Метки: блока, выдвижного, замок, крепления

...12. Замок закрыт,Чтобы открыть замок, нужно надавитьпальцем руки на поверхность 22 ручки 5 защелки 2 по направлению стрелки 14.При этом ручка-защелка 2 поворачивается,преодолевая сопротивление пружины 7,и под действием штифта 3 фиксатор 4 отходит назад по направляющему цилиндру10 до момента схода штифта 3 со скосаи 16 на опорную площадку 15, а затемснова принимает исходное положение поддействием пружины 8. Защелка фиксирована в положении "открыто.Использование .изобретения позволяетсократить время, затрачиваемое на замену блоков, и повысить удобство пользования. Замок для крепления выдвижного блока, содержащий корпус с налравляющей,подпружиненную зашелку со штифтом,25 взаимодействующим с подпружиненнымфиксатором, установленным в...

Номер патента: 929801

Опубликовано: 23.05.1982

Авторы: Берлизов, Воронина, Голованчук, Суслов

МПК: E05C 19/00

Метки: створки, фиксации

...резьбового соединения связанную с стержнем1, и фиксатор 5, расположенный на стержне 1, выполненный в виде упругого элмента, например пружины, Стержень 1имеет рукоятку 6. Один конец стержня 1.зафиксирован элементом 7. На стержнеустановлен упор 8.На раме 9 проема имеется кронштейн10 для зацепления с планкой 4. Для более плотного поджимафстворки З.к раме 1 О9 имеются резиновые прокладки 11 и 12.Устройство работает следующим образом.92980Планка 4 перемешается по резьбе по направлению к рукоятке 6 в рабочее положение, до тех пор пока она не войдет в контакт с кронштейном 10, Взаимодействуя с кронштейном 10, она образует гаечный замок и создаст натяг, который обеспечивает плотное прилегание резиновой прокладки 1 1 к резиновой прокладке...

Номер патента: 931909

Опубликовано: 30.05.1982

Авторы: Гершензон, Загерис, Соснер

МПК: E05C 3/02

Метки: дверей, затвор, окон

...и, следовательно, расхода тепла 1. Затвор для окон и дверей, содержаший корпус с поворотным запорным многогранным элементом с прямоугольной просечкой и запорную планку с клиновидным пазом, о тли чающий с я тем, что, с целью повышения герметичности, рабочая грань запорного элемента расположена в плоскости, проходящей через ось поворота последнего, и под углом к вертикальной грани прямоугольной просечки, веачина которого определяется по формулес= агся 1 п -а где А - угол между рабочей гранью запорного эжмента и вертикальной гранью прямоугольной просечки;сЗ - расстояние от запорной планкидо оси поворота;Ь - расстояние от крайней точки рабочей грани запорного элемента до оси поворота. 2. Затвор по п. 1. о т л и ч а ю -щ и й с я тем, что, с...

Номер патента: 931910

Опубликовано: 30.05.1982

Авторы: Аус, Кеэрник, Куласалу, Майдла

МПК: E05C 17/00

Метки: окна, створки, фиксации

...другом концештанги 1 на оси 4 поворотно закреплен,эксцентрик 5 с рукояткой 6. К створкеприкреплена опорная пластина 7, снабженная прорезью анод штангу 1, Наодной стороне опорной пластины 7 выполнена выемка Ь, а на противоположной стороне опорной пластины 7, соответственно - выпуклость С . Выемка Ьи выпуклость г. по форме соответствуютформе торцов втулок 3,Устройство работает следующим образом.Для того, чтобы фиксировать открытую створку в желаемом положении,требуется повернуть рукоятку 6 эксцентрика 5 так, чтобы она была установленасоосно штанге 1. Подвижные фиксирующие элементы, выполненные в виде втулок 3, при этом установлены так, чтомежду ними имеется зазор и их можнослоголн; переместить вдоль штанги 1на некоторое расстояние,...

Номер патента: 937698

Опубликовано: 23.06.1982

Авторы: Руденький, Юринец

МПК: E05C 17/00

Метки: створки, фиксации

...фиксирует створку 5. Устроис держащее ке отогнут щим прис что, с цель ния и над Изобретение относится к запирающим устройствам для створок и может быть использовано в автомобиле и тракторостроении.Известно устройство для фиксации створки, содержащее шарнирно укрепленный на створке отогнутый рычаг с ручкой с фиксирующим приспособлением 11.Недостатком устройства является неудобство пользования и недостаточная надежность фиксации.Цель изобретения - повышение удобства пользования и надежности фиксации.Указанная цель достигается тем, что в устройстве для фиксации створки, содержащем шарнирно укрепленный на створке отогнутый рычаг с ручкой с фиксирующим приспособлением, фиксирующее приспособление имеет укрепленную на раме скобу с вырезом,и...

Номер патента: 947372

Опубликовано: 30.07.1982

Авторы: Лорман, Сибирцева, Шабас

МПК: E05C 17/10

Метки: створки, фиксации

...прорези 11 и 12 для размещения в них дополнительных упоров 8 и 9.При этом пОворотный фиксирующий ролик б закреплен на кронштейне 13, который соединен с рамой (не показана).Ось 3 смонтирована на створке 7, а фиксирующий кулачок 4 выполнен с разнодлинными скосами 14 и 15 ло обе стороны от его профнлированной поверхности 16 и установлен на одной оси с рукояткой 2.устройство работает следующймобразом.В открытом положении (фиг. 4) рычаг 10 рукоятки 2 прижат пружинами 1к упору 8 с прорезью 11, а дополнительный упор 9 фиксирующего кулачка54 пружинами 1 взаимодействует с прорезью 12 рычага 10. Кулачок размещен между прворотным фиксирующимроликом 6 и упором 5,При закрывании створки (фиг.5) кула чок 4 набегает на ролик 6 и отклоняет.ся...

Номер патента: 953989

Опубликовано: 23.08.1982

Автор: Ирье

МПК: E05C 17/36

Метки: дверей, окон, открытом, положении, фиксации

...соединением и сбуртиком, контактирующим с внутреннейстороной двери, крепежная резьбовая45шпилька, на которои расположены преМдохранительная и монтажная втулки, ана фиксаторе пальца выпВлнен осевойпродольный паз и две расположенныедруг над другом проточки,Крометого, предохранительнаявтулка 7 имеет ребра 15 на боковойповерхности, имеется два винта 16, ана боковых поверхностях крепежнойи предохранительной втулок выполнены два соосных радиальных отверстия,расположенных одно над другим дляразмещения винтов 16, причем проточки 13 и 14 взаимодействуют с вйнтами 16.Устройство работает следующим образом,При попытке слегка приоткрытьдверь, когда палец введен в шпильку 50 55 При этом предохранительная втулка имеет ребра, на боковой...

Номер патента: 960410

Опубликовано: 23.09.1982

Автор: Манцеров

МПК: E05C 9/06

Метки: двери, запирания, механизм, термокамеры

...узел Х на фиг. 2.Механизм для запирания двери термокамеры содержит штурвалы 1, закрепленные на установленном в створке 2 разъемном валу 3, состоящем из трех частей, при этом в торцах соединяемыхчастей вала выполнены отверстия идля их соединения применены штыри 4в теплоизоляторах 5. Вал связан соскользящим ригелем 6, размещенным внаправляющих 7, закрепленных на створке 2. Для плотного прилегания створки к раме механизм снабжен клиньями8 и 9, а фиксации штурвалов осуществляются рукояткой 10.Механизм работает слразом.При повороте штурвала 1 крутящиймомент через. валы 3, штыри 4 и теплот 5 изоляторы 5 передается реечной шестерне, расположенной на ригеле б ипередвигает выдвижные клинья 8 дозаклинивания последних с регулируеьыми клиньями 9,...

Номер патента: 962566

Опубликовано: 30.09.1982

Автор: Галач

МПК: E05C 19/16

Метки: защелка, магнитная, створок

...иэ его зацепления,Технико-экономическая эффективность заключается в устранении шума и повышении эксплуатационных качеств. замкам и моэапирвния лришелка для нный магнит,творок,. и на магнитной з лувтвционны начительные Цель изобретения - улучшение эксплуатационных свойств путем устранения шума и усилия при открывании.15Указанная цель достигается тем, что магнитная защелка для створок, включающая постоянный магнит закрепленный на одной из створок, и накладку - на другой, имеет шарнирно установленный на одной иэ створок подпружиненный рычаг с ручкой и ограничитель перемещения накладки, лри этом накладка закреплена на свободном плече рычага,эобретени Ф орму Магии тнчающая пос Изобретение относится к жет быть использовано для боров и...

Номер патента: 979608

Опубликовано: 07.12.1982

Автор: Соломко

МПК: E05C 17/00

Метки: створки, фиксации

...2 - то же, вид в плане.Устройство содержит закрепленный на раме 1 фиксатор 2, взаимодействующий с закрепленными на ствОрке 3 фиксирующими пластинами 4 и 5, средство б и 7 для поджатия пластин 4 и 5. Устройство имеет также дополнительную фиксируемую пластину 8 с хвостовиком 9 и пазом 10 для размещения фиксатора 2 и размещенную между фиксирующими пластинами 4 и 5, причем фиксатор 2 выполнен в виде штыря, а фиксирующие пластины 4 и 5 имеют выступы 11 и 12, Средство для поджатия пластин выполнено в виде болтов 13 и 14 с гайками 15 и 16. Устройство работает следующим образом.25 При открывани створки 3 Фиксатор скользит по пазу 10 хвостовика 9, при этом фиксируемая пластина 8 поворачивается, и за счет сил трения между пластинами 4 и 5 с...

Номер патента: 989019

Опубликовано: 15.01.1983

Автор: Манцеров

МПК: E05C 1/00

Метки: байонетный, зажим

...на направляющей 4 пласти- . ны 6, соединенной со штоком 1, при этом пластина 6 имеет сквозной криволинейный паз 7, захват 5 выполнен в виде изогнутого двуплечего рычага, один иэ концов 8 которого несет ролик 9, размещенный в пазу 7. копира 2, который посредством штока 1 О может быть соединен с другим байонетным зажимом, т.е. от одного привода ( не показан) могут работать несколько байонетных зажимов.Копир 2 может быть повернут относительно корпуса 3 на угол 180 , чтоф позволяет при одном и том же направлении движения копира 2 получатьСоставитель С.феоктистовЛ. Повхан Техред Т. Фанта Корректор М. Демчи Ре Ц Под го комитета СССР тений и открытий Раушская наб. д сное илиал ППП "Патент город, ул. Проектная 3 989взаимно противоположные...

Номер патента: 996712

Опубликовано: 15.02.1983

Автор: Бухалов

МПК: E05C 21/02

Метки: дверей, створок, фиксации

...створке дверчем упор расположен на второйке двери.На фиг. 1 представлено устобщий вид, на Фнг. 2 - разрез Фиг. 1; на Фи . 3 - разрез В-Б наФиг. 1,Устройство для фиксации створокдверей содержит замок 1, закрепленный на створках 2 и 3, рычаг 4 с осью5 и упор б для взаимодействия с рычагом 4. В торце первой двери 2 и раьы 7 выполнен паз 8, а рычаг 4 имеет скос 9 в нижней его части и расположен в пазу 8 рамы 7, а ось 5 рычага 4 закреплена на створке 2, причем упор б расположен на створке 3.Устройство работает следующимобразом.При закрытых створках 2 и 3 рычаг 4 зафиксирован торцом двери 3,в котором выполнен упор б, А самистворки 2 и 3 закрыты замком 1.Для расфиксацин створок 2 и 3 открывают ключом замок 1, открываютстворку 3, рычаг 4...

Номер патента: 1000549

Опубликовано: 28.02.1983

Авторы: Акимов, Григорьева, Чубов

МПК: E05C 21/02

Метки: закрытом, положении, створки, фиксации

...стержня, а средство для расфиксации содержит две поворотные серьги, установленные на створке.На фиг. 1 изображено устройство для фиксации створки в закрытом положении, общий вид; на фиг. 2 - то же, в открытом положении; на фиг. 3 - узел 1 на фиг. 2.Устройство для фиксации створки в закрытом положении состоит из стержня 1, имеющего насечку, корпуса 2 с прикреп 1000549ленными к нему пластинчатыми пружинами 3 и средство для расфиксации, выполненное из двух поворотных серег 4, установленных на створке. Стержень 1 укреплен на раме створки, а корпус 2 с пластинчатыми пружинами 3 укреплен на створке. Пластинчатые пружины 3 расположены по отношению к оси стержня 1 под углом а 90.Устройство для фиксации створки работает следующим...

Номер патента: 1006691

Опубликовано: 23.03.1983

Авторы: Коновалов, Слабоденюк, Советов, Стрелец

МПК: E05C 17/00

Метки: емкости, крышки, люка, отвода, открывания

...и отвода крышки от люка контейнера.Эта цель достигается тем, что вустройстве для открывания и отвода 35крышки от емкости, содержащем крышкулюка с кронштейнами, копирами и фаломи механизм фиксирования ее на Г-об"разных захватах контейнера, механизмфиксирования выполнен в виде по край ней мере двух установленных с возможностью перемещения в кронштейнахкрышки сблокированных поворотных валов взаимодействующих с захватамии имеющих кулачки, одни из которых, 45например верхние, взаимодействуютс копирами крышки, при этом фал кинематически соединен с поворотными валами,Целесообразно верхние и нижниеГ-образные захваты контейнеранаправить в противоположные стороны отлюка, а их внешние стороны выполнить в виде наклонных направляющих,На фиг, 1...

Номер патента: 1011848

Опубликовано: 15.04.1983

Автор: Кошеваров

МПК: E05C 5/00

Метки: замок, сиденья, средства, транспортного

...замка возможен его перекос и повышенное трение верхней плоскости рычага о поддон подушки, что ухудшает работу замка подушки заднего сиденья.Цель изобретения - повышение надежности и упрощение конструкции замка.Поставленная цель достигается тем, что в замке сиденья транспортного средства, содержащем закрепленную на подушке сиденья скобу с овальными отверстиями, в которых размещен упор-ползун, охватываемый петлей для открывания замка, и узел для фиксации упора-ползуна,е смонтированный на полу транспортного средства, последний выполнен в виде пары направленных в одну сторону крюков, выемки в них выполнены соосно, а упор-ползун подпружинен и размещен в выемках крюков.Кроме того, крюки в зоне крепления к полу связаны перекладиной с...

Номер патента: 1013621

Опубликовано: 23.04.1983

Автор: Лунин

МПК: E05C 1/16

Метки: завертка

...форточки окна, содержащая шарнирно закрепленную на основании рукоятку с язычком и запорную планНедостатком такой завертки является невозможность обеспечения ею фиксации форточки в открытом положении.Цель изобретения - обеспечение фиксации форточки в положении фОтк" рытоф.Поставленная цель достигается тем, что в завертке, преимущественно для форточки окна, содержащей шарнирно закрепленную на основаниу рукоятку с язычком и запорную пЛЪнку, рукоятка снабжена дополнительным язычком, закрепленным на ней параллельно основнОму, и установлена на ,оконной раме, а запорная планка смоитирована на форточке окна.На фиг.1 показана завертка, уста" новленная на форточке, открывающейся во внутрь помещения; на фиг.2 рВВоеэ А-А на фиг.1 (форточка...

Номер патента: 1020556

Опубликовано: 30.05.1983

Автор: Матвеев

МПК: E05C 21/02

Метки: двери, закрытом, положении, створок, фиксации

...для фиксации створок дверив закрытом положении, содержащем подпружиненную защелку, установленную наодной из створок, закрепленных на раме,и подпружиненный двуплечий рычаг, взаимодействующий со створкой, рычаг размещенна раме и снабжен подпружиненным фиксатором, размещенным на его плече и взаимодействующим с защелкой.На фиг. 1 представлено предлагаемоеустройство, общий вид с частичным продольным разрезом; на фиг. 2 - то же,продольный разрез в зоне защелки; нафиг, 3 - то же, вид сверху,Устройство для фиксации створок 1 и 2 двери, закрепленных на раме 3, содержит подпружиненную защелку 4, установленную на створке 1, и подпружиненный двуплечий рычаг 5, взаимодействующий со створкой 2. Рычаг 5 закреплен на раме 3 и снабжен подпружиненным...

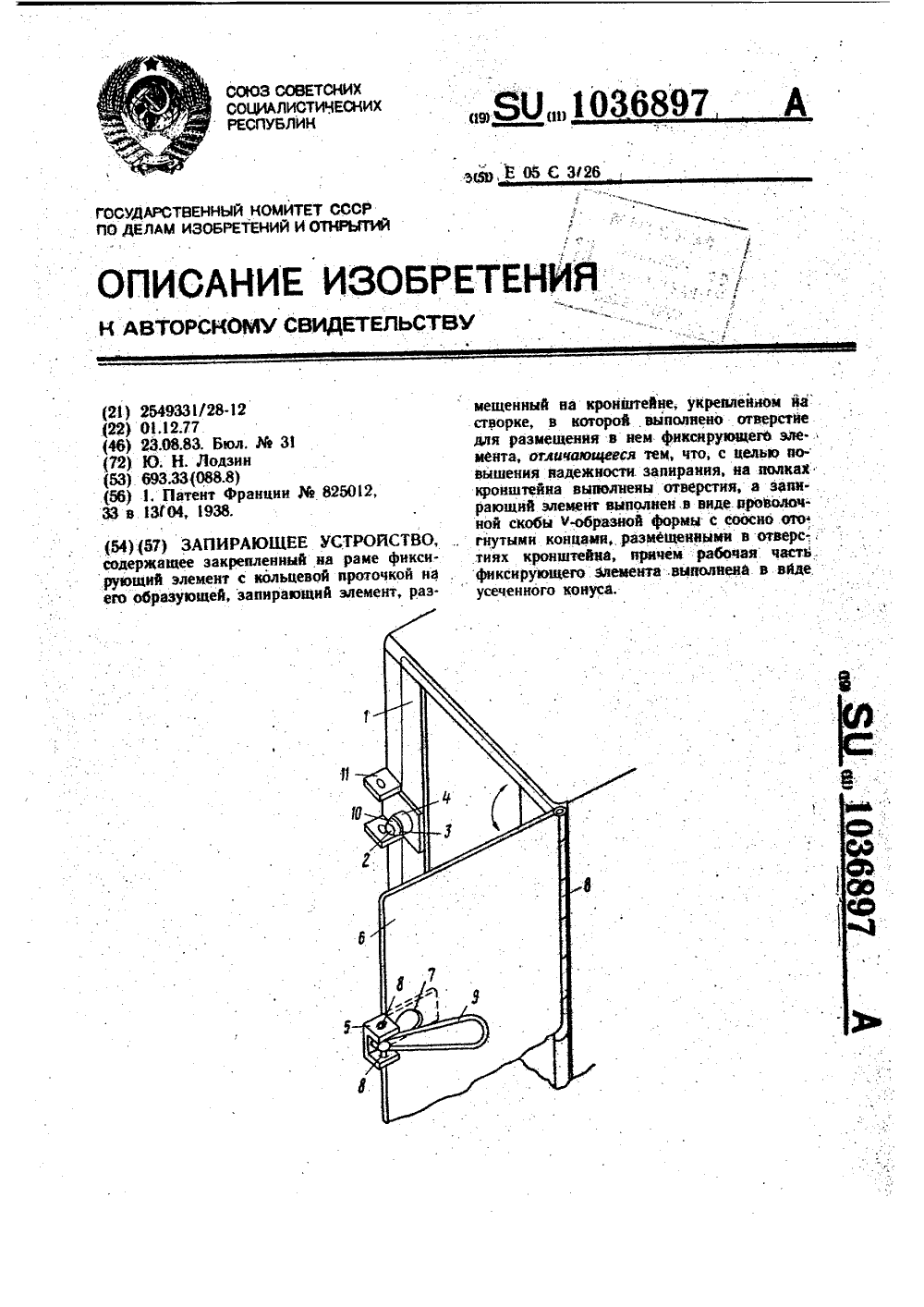

Номер патента: 1036897

Опубликовано: 23.08.1983

Автор: Лодзин

МПК: E05C 3/26

Метки: запирающее

...проточкой на егообразующей, запирающий элемент, размещенный на кронштейне, укрепленном настворке, в которой выполнено отверстиедля размещения в нем фиксирующего элемента .Недостатком известного устройства является малая надежность запирания,Целью изобретения является повышениенадежности запнрания.Указанная цель достигается тем, чтозапирающее устройство содержащее за,крепленный на раме фиксирующий элементс кольцевой проточкой на его образующей,запирающий элемент, размещенный на кронцтейпе, укрепленном на створке, в которойвыполнено отверстие для размещения в немфиксирующего элемента, на полках кронштейна выполнены отверстия, а запирающий элемент выполнен в виде проволочнойскобы Ч . образной формы с соосио отогнутыми концаМи, размещенными...

Номер патента: 1070292

Опубликовано: 30.01.1984

Автор: Чирков

МПК: E05C 17/44

Метки: двери, створки, фиксации

...устройство для фиксации створки двери, содержащее закрепленный на створке двери корпус, соосно размещенные в нем шток и пружину, и пяту, шарнирно установленную на штоке, имеет шарнирно установленный на штоке соосно с пятой ролик, радиус которого меньше расстояния от шарнира пяты до ее основания, при этом пруЖина установлена с возможностью постоянного осевого воздействия на шток.На фиг. 1 изображено устройство для фиксации створки двери, рабочее положение; на фиг. 2 - положение устройства, препятствующее повороту створки влево. Устройство для фиксации створки двери содержит закрепленный на створке 1 двери корпус 2, соосно размещенные в нем шток 3 и пружину 4, и пяту 5, шарнирно установленную на штоке 3. На штоке 3 соосно с пятой 5...

Номер патента: 1088668

Опубликовано: 23.04.1984

Автор: Марк

МПК: E05C 19/00

Метки: закрытом, положении, створки, фиксации

...торце створки фиксирующий подвижный ползунок,установленный с возможностью контактирования с фиксатором, размещеннымна корпусе, и стопор, ползунок выполнен из упругого материала, а его направляющая имеет Т-образное поперечное сечение и вырез для Фиксатора,причем стопор размещен на одном кон 30це ползунка, а ползунок имеет вырезпод Фиксатор,На Фиг. 1 представлено предлагаемое устройство с частично открытойстворкой, вид спереди; на Фиг. 2 "сечение А-А на фиг, 1; на Фиг, 3 -часть устройства с закрытой створкой.Устройство содержит ящик 1 состворкой 2, которая шарнирно соедине 8 бб 8 гна с ящиком 1. На переднем торцестворки 2 расположен фиксирующий подвижный ползунок 3, установленный свозможностью контактирования со стопором 4 и фиксатором...

Номер патента: 1101537

Опубликовано: 07.07.1984

Автор: Лыфарь

МПК: E05C 3/26

Метки: дверная, защелка

...на кноп ке перпендикулярно ее плоскости по меньшей мере один выступ, при этом внутренняя ручка имеет по меньшей мере одну впадину с наклонными стенками для контакта с выступом и выемку для размещения в ней штифта, боковые стенки которой являются ог-раничителем поворота внутренней ручки.Шток имеет пружинный фиксатор его продольного перемещения.На фиг. 1 изображена дверная защелка в сборе; на фиг, 2 - сечение А-А на 4 фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Дверная защелка содержит корпус 1, внутреннюю 2 и внешнюю 3 ручки и проходящий внутри них шток 4 квадратного сечения, имеющий проточки 5 и 6 и несущий подпружиненный ригель 7 и кнопку 8, распо ложенную внутри внутренней ручки 2, со средством ее перевода в исходное...

Номер патента: 1121370

Опубликовано: 30.10.1984

Авторы: Алексеев, Данилов, Лукин

МПК: E05C 3/00

Метки: запирающее

...головки запорного органа выполнена конической формы.На фиг. 1 представлен запорный,орган, разрез по оси; на фиг. 2 - средство управления запорным органом (цилиндрическне поверхности диска и эксцентриковой втулки совпадают); на фиг. 3 - то же (цилиндрическая поверхность диска выходит за пределы поверхности втулки).Запирающее устройство включает запорный орган, который содержит ригель 1 и головку 2 с гнездом 3. Запорный орган укреплен с помощью гайки 4 на двери 5 шкафа 6 с электрооборудованием. Головка 2 запорного органа находится на наружной стороне двери 5. Ригель 1 прикреплен к запорному органу с помощью гайки 7. Средство управления запорным органом включает 5 1 О 15 20 25 ЗО э 5 40 45 50 55 в себя захватный орган, имеющий...

Номер патента: 1137172

Опубликовано: 30.01.1985

Авторы: Фишер, Янбухтин

МПК: E05C 19/06

Метки: фиксирующее

...неудобство в эксплуатации из-за наличия выступающей из фиксируемой конструкции детали с посадочным местом.Цель изобретения - повышение удоб. 20 ства эксплуатации.указанная цель достигается тем, что в фиксирующем устройстве, содержащем установленные в корпусе с возможностью перемещения подпружиненный 25 держатель, жестко связанный с держателем Фиксатор, механизм перемещения и блокировки держателя и связанный со створкой эапорный элемент с ртверстием для размещения Фиксатора, в створке выполнены отверстие и сообщающийся с ним ограничительный паз, при этом эапорный элемент установлен в отверстии створки с возмож" ностью перемещения и соосно фиксато-, З ру, подпружинен и снабжен упором, размещенным в ограничительном лазе, причем отверстие...

Номер патента: 1154426

Опубликовано: 07.05.1985

Автор: Банделовский

МПК: E05C 19/06

Метки: запирающее

...упоры, установленный в разрезной втулке шток с головкой дляразмещения в отверстии створки и пружину,шток имеет резьбовую нарезку, при этомрезьбовая нарезка разрезной втулки выполнена на ее внутренней поверхности, а пружина фиксирующего средства взаимодействуетс разрезной втулкой.Кроме того, отверстие в створке выполнено ступенчатым для размещения запирающих упоров разрезной втулки.На фиг. 1 показано запирающее устройство, общий вид в закрытом положении;на фиг. 2 - то же, в открытом положении;на фиг. 3 - сечение А-А. на фиг. 1; нафиг. 4 - вид Б на фиг. 1; на фиг. 5 -вид В на фиг. 2.Запирающее устройство состоит из корпуса 1 с цилиндрическим отверстием, который установлен на окантовке 2.В корпусе . расположено фиксирующеесредство,...

Номер патента: 1158732

Опубликовано: 30.05.1985

Авторы: Варцаба, Мараховская

МПК: E05C 19/16

Метки: защелка, магнитная, створок

...Бан дак Заказ 3543 134 Тираж 435 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 35, Москва, 3-35, Раушская каб., д. 4/5 тная, 4 лиал ППП "Патент", г.ужгород, ул Изобретение относится к оборудованию, имеющему створки и двери,снабженные фиксирующими элементами,в частности к оборудованию для судов..Целью изобретения является упрощение конструкции за счет приданиянакладке функции средства для снижения шума.На фиг. 1 изображена магнитнаязащелка, общий вид; на фиг. 2 - накладка, продольный разрез.Магнитная защелка содержит постоянный магнит 1, закрепленный настворке 2, и накладку 3, закрепленную на створке 4 и снабженную эластичной оболочкой 5, наполненной металлической стружкой 6.Магнитная защелка работает...

Номер патента: 1170102

Опубликовано: 30.07.1985

Автор: Янковой

МПК: E05B 65/52, E05C 5/00

Метки: замок, натяжной

...в виде кулачка, шарнирно посредством оси 13 соединенного с основанием 2, и взаимодействующий с кулачковым выступом 9 рукоятки 8, а также установленную на штоке 6 с возможностью перемещения вдоль него втулку4 для контакта с фиксирующим толкателем 12. 40 Петля 5 имеет штифт 15 для контакта с кулачковым выступом 9 рукоятки 8, направляющий паз 16, выемку 17 и гнездо 18, выполненное на конце 19 петли 5, противоположном концу, взаимодействующему с крюком. Втулка 14 размещена в гнезде 18 цетли 5. Пружина 7 установлена между втулкой 14 и упором 3 основания 2, а фиксирующий толкатель 12 размещен в выемке 17 петли 5, причем на основании 2 закреплен палец 20, размещенный в направляющем пазу 16 петли 5.Замок дополнительно снабжен связанным со...
