E02D 27/12 — свайные
Фундамент здания, сооружения
Номер патента: 1294919
Опубликовано: 07.03.1987
Авторы: Бурин, Долинский, Нагаев, Наймарк, Пара, Путилин, Саар
МПК: E02D 27/12, E02D 27/36
Метки: здания, сооружения, фундамент
...между ней и опорным элементом 2 со стороны большей осадки устанавливают временные упоры (не показаны), которые убираются после выравнивания плиты. Кроме того, для устранения неравномерности может осуществляться более интенсивная откачка воды из полостей свай-оболочек, расположенных со стороны меньшей осадки.Поскольку величину конечной осадки плиты 3 известными методами рассчитывают только приближенно, то в процессе работы фундамента могут воэ. никнуть два случая: Фактическая величина осадки меньше или равна расчетной; Фактическая величина осадки больше расчетной.В первом случае после реализации всей осадки между плитой 3 и опорным элементом 2 остается зазор или, в пределе, они только касаются друг друга, а вся несущая способность на...
Способ возведения свайного фундамента
Номер патента: 1315566
Опубликовано: 07.06.1987
Автор: Гинзбург
МПК: E02D 27/12, E02D 27/20
Метки: возведения, свайного, фундамента
...нагрузки.На фиг.1 изображен свайный фундамент в процессе его возведения послеизготовления плиты ростверка; нафиг.2 - свайный фундамент после завершения его возведения, вид сбоку;на фиг.3 - то же, в плане,Предлагаемый способ возведения15свайного фундамента осуществляютследующим образом,Погружают в грунт часть свай(сваи 1), после чего изготавливаютна спланированной поверхности грун 20та плиту 2 ростверка с оставлениемотверстий 3 для забивки остальнойчасти сваи (сваи 4), После наборапрочности бетоном плиты 2 ростверказабивают сваи 4 через отверстия 3 вплите 2 и выполняют объединение свай4 с плитой 2 путем заполнения зазоров 5 вокруг свай 4 твердеющим материалом,При забивке свай 4 на поверхностигрунта под плитой 2 ростверка...
Способ возведения свайного фундамента
Номер патента: 1330268
Опубликовано: 15.08.1987
Авторы: Безверхий, Пашко, Садовский, Шахирев, Шуков
МПК: E02D 27/12
Метки: возведения, свайного, фундамента
...Техред В.Кадар Корректор А Тяск Редактор М, Петрова 06комитета СССРи открытийая наб., д. 4/ Заказ 3548/32 Тираж ПП 1 И Государственног о делам изобретений Москва, Ж, Раушс одписное В 130 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная Изобретение относится к строитель ству, в частности к возведению свайных фундаментов, и может быть исполь зовано в фундаментах колонн, воспринимающих вертикальные и горизонтальные нагрузки при кустовом и ленточном расположении свай в фундаменте.Цель изобретения - повьшение несу щей способности фундамента.На фиг. 1 показано возведение свайного фундамента в момент раздвиж ки свай при помощи конического пусто тообразователя ростверка; на фиг, 2 - готовый свайный фундамент; на фиг. 3 -...
Свайный фундамент
Номер патента: 1339204
Опубликовано: 23.09.1987
Авторы: Белянкин, Кашка, Майборода, Метелюк, Носов
МПК: E02D 27/12
...н)н) нисния 1( (рис(, ни)1 кос 1 нссх у.(успнси нс Рс,;(ни н,( Ру (ки н;( сн;(и и6 ле( (сни в(1.1 ни)(, 06 Р;1(псиные .(рс( к;Ср)гу Р( ни с( и 111) хс 1 ги Бь( по (нс- НЫ НЗК,НННЬ(ЧИ К ПРоьн).П)Н)И ОСИ 1) Н,(;(Ч( инри (с 1 ис гнгрк Выполнен сборным,ЛНИНСС СГБК;(и;) и ВИЛС МОНОЛИ(Н(0 КЕ4506 Гон(1 и 0 1 нРн но(0 В (РьсольноХ(НИИ НИКС р;), с (С НК; КО(цро(О БЗКЛН Н;ч (.) )1, 11к, 1( 1 1 1)1 мГ 1) ( н Я мс Б 1 и, (1 11 и ж .няя нов Рхпи (ь но.(ки опс р(з н; и Рхнисгоры си;(й, при и м рзсстянис 1 г врхних гоР(иВ с и;й .0 Р,ней нонсРхнос(и50 по (ни ( и к(Р(0 Рг( (сно 1(1(исии 1 н1: - Е 1;,(и )х козффи(; н(, х;(Р;(к(гри 1 Ннсийн;(нр)(жс нис В 6( г(н;(нкгр;, р;(В.н(,(Й 1),( 0,01; 1, 1 с,1)55 н( Р 1 1, 10510 ннс, Г,Р;(сс (онис и (в (с с(гж.(с...
Свайный фундамент
Номер патента: 1346735
Опубликовано: 23.10.1987
Авторы: Баташев, Безверхий, Гольдберг, Затуренский, Конколович, Микулич, Петлицкий, Смольский, Шахирев, Шуков
МПК: E02D 27/12
...основания трапеции;а в . расстояние между осями край 5 них свай;К - соотношение несущих способностей крайних свай соответственно на ндавлинающие ивыдергивающие нагрузки,10 При работе свайного фундаментапод действием вертикальных, высокихгоризонтальной и моментной нагрузокузел 2 опирания на консольной части 9 ростверка обеспечивает раэгру 15 жающее действие на сваи, подверженные действию как ндавливающих, таки выдергивающих нагрузок. Трапецеидальная форма ростнерка н плане обеспечивает рациональное расположение2 О свай с их несущей способностью, соответствующей распределению усилийот действия внешних нагрузок, а таккак сваи 3 и 4 одинакового сечения,работающие на выдергивание, облада 25 ют меньшей несущей способностью, чемсваи 5 - 7...
Свайный фундамент
Номер патента: 1350260
Опубликовано: 07.11.1987
Авторы: Гельфандбейн, Лекумович, Лучковский, Чернявский
МПК: E02D 27/12
...примера конкретного выполнения рассмотрен снайньй фундаменткаркасного здания, Сумарная вертикаль-"ная нагрузка на фундаменты 14000 кН,Размеры свайного растверка н планеб 6 м,;сваи - сборные забинные железобетоннь;е длиной 7 и сечение 0,35 хх 0,35 м, погружены с лагом 1,0 м вобоих натсравлениях. Всего в ростнерке36 свай. Грунты основания слагаютсредние суглинки, модуль деформации8 МПа, удель:ый вес = 19 кП/м , уголвнутреннего трения 20 ., Суглинки подстилаются плотными глинами, модульдеформации 28 МПа, удельный вес19 кН/мз, угол внутреннего трения 20,Прокладки выполнены из асфальтобетонг. Высота прокладки в поле свайпринята равной Ь=-,0 м.В табл. 1 приведена нумерация свайв ростверке (прокладка на четвертьростверка),Параметры жесткости...
Свайный фундамент сооружения башенного типа
Номер патента: 1375741
Опубликовано: 23.02.1988
МПК: E02D 27/12
Метки: башенного, свайный, сооружения, типа, фундамент
...мачты, дымовые трубы, водонапорные башни, градирни и тп.Цель изобретения - повышение несущей способности фундамента и упрощение изготовления. 10На Фиг.1 изображен свайный Фундамент, план, на Фиг.2 - разрез А-А на Фиг.1.Свайный Фундамент состоит из полых цилиндрических свай 1, располо женных по окружности, криволинейных скорлуп 2 и железобетонного ростверка 3. Каждая свая 1 в поперечном сечении со стороны, обращенной к продольной оси фундамента, выполнена разом" 20 кнутой. Каждая криволинейная скорлупа 2 объемлет кромки двух смежных полых цилиндрических свай 1 с внутренней стороны фундамента и выполнена с закрытым нижним орцом. Железо бетонный ростверк 3 образован бетоном омоноличивания полостей криволинейных скорлуп 2. Свайный...
Безростверковый свайный фундамент
Номер патента: 1375742
Опубликовано: 23.02.1988
Авторы: Гинзбург, Коваль, Меклер
МПК: E02D 27/12
Метки: безростверковый, свайный, фундамент
...длявременного опирания оголовка 4 впазу б, возвышался бы над плоскостьюторца сваи 1, как правило, на величину ЙС 8 сь,После окончательной выверки оголовка 4 между торцовой стенкой 7 изащитной панелью 2 закладывают гибкую оболочку, заполненную жидкимцементным раствором, после затвердения которого образуется клин, препятствующий перемещению оголовка 4относительно сваи 1. Покрытие днищанижнего паза 6 изолирующим материалом обеспечивает раздельную работуоголовка 4 и сваи 1 и необходимое=,заимодействие сил.Фундамент работает следующимобразом.Для объяснения механизма погашенияэксцентриситета приложения внешнейнагрузки и вывода значения угла(фиг.4) приняты следующие обозначения: Р - нагрузка на сваю; е - допускаемое смещение сваи в плане...
Свайный фундамент
Номер патента: 1388516
Опубликовано: 15.04.1988
Авторы: Галушко, Донченко, Редькин, Руденко
МПК: E02D 27/12, E02D 27/32
...1.Силовые элементы, расположенные в полости ствола, подсоединяются последовательно к маслопроводу (не показан) через штуцера 19 снизу и сверху с помощью гибких шлангов. На магистрали маслопровода (не показана) на поверхности земли устанавливается обратный клапан (не показан), который поддерживает необходимое давление внутри гидросистемы и удерживает сегменты 6 оболочек в соответствующем положении после их отжатия. Шарнир 7, соединяющий сегменты в плане, состоит из проушины 20, через которую пропущен палец 21 для соединения с захватом 22. Палец 21 - болт с гайкой либо заклепка.Шарнир 7, соединяющий сегменты 6 по высоте, состоит из проушин 23, через которые пропущены пальцы 24 для соединения с захватом 25, Захват 25 - это полоса, имеющая...
Сборный ростверк
Номер патента: 1392207
Опубликовано: 30.04.1988
Авторы: Корюкин, Пестова, Солодянников
МПК: E02D 27/12
...- снижение материалоемкости при использовании длязданий, сооружений с цокольными помещениями. 10На фиг. 1 изображена нижняя частьздания, сооружения с ростверком, продольный разрез; на фиг. 2 - ростверкв плане; на фиг. 3 - разрез А-А нафиг. 2," на фиг. ч - разрез Б-Б нафиг.3,юПредлагаемый ростверк включает тело 1 с отверстиями 2 для сопряжениясо сваями 3, поперечные перегородки4 и примыкающую к телу снизу ограждающую стенку 5, выполненную с телом 1за одно целое, причем лицевая граньстенки 5 совпадает с лицевой граньютела 1,Предлагаемый ростверк монтируютследующим образом.На погруженные в грунт сваи 3,верхние торцы которых выступают над поверхностью грунта на высоту цокольного помещения, устанавливают ростверк при этом ограждающую...
Свайный фундамент
Номер патента: 1395767
Опубликовано: 15.05.1988
Авторы: Бартоломей, Лаврентьев
МПК: E02D 27/12
...М, Ходанич Корректор О, Кравцова Эаказ 2475/31 Тираж б 37 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Произвопственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к строительству, в частности к конструкциям свайных фундаментов.Цель изобретения - повышение несу 5 щей способности фундамента за счет вовлечения в совместную работу окружающего грунта.На чертеже изображен предлагаемый свайный фундамент, в плане. 10Свайный фундамент состоит из монолитного железобетонного растверка 1, объединяющего расположенные, например, в ленточном, одно- и многоряд ном, шахматном порядках и т.д. сваи 15 2, образованные в выштампованных в грунте...
Свайный фундамент
Номер патента: 1404594
Опубликовано: 23.06.1988
Авторы: Бережной, Братанчук, Клепиков
МПК: E02D 27/12, E02D 27/34
...основания.При горизонтальных деФормациях ос нования сваи 1 перемещаются друг относительно друга вместе с окружающимих грунтом. При этом их оголовкисдвигаются по швам 5 скольжения вгнездах 4 ростверка 3. Ростверк 3 ос тается в первоначальном положении.При перемещении свай 1 сохраняетсяих способностьвоспринимать вдавливающую и выдергивающую нагрузки, возникающие при внецентренном нагруженииростверка. При горизонтальных перемещениях свай величина торцовых зазоров6 изменяется, поэтому первоначальная величина не должна быть меньшеожидаемых горизонтальных деформаций 40основания.Предлагаемая конструкция свайного фундамента может выполняться всборном и монолитном вариантах, Впервом случае на стройплощадке погружают сваи, затем...
Свая
Номер патента: 1427040
Опубликовано: 30.09.1988
Авторы: Иванов, Киянов, Кнутов, Перов, Скрынник
МПК: E02D 27/12, E02D 27/34
Метки: свая
...4 выбраны из условия обеспечения движения верхней секции 1 относительно нижней 2 под действием эксплуатационной нагрузки. На верхнюю секцию 1 надета наружная оболочка 7 с ограничителями перемещения, выполненными в виде упругих пластин 8, которые одним концом прикреплены к внутренней поверхности оболочки 7, а другим - с усилием прилегают к поверхности верхней секции 1 ствола. Нижний торец оболочки 7 имеет с наружной стороны скос 9, который повторяет по форме скос 10, выполненный на верхнем конце раскрываемой лопасти 11, причем скосы 9 и 10 прилегают друг к другу, Нижний конец лопасти 11 50 шарнирно соединен с нижней секцией 2. Свая заглублена в непросадочный грунт 12 на всю длину лопасти 11. Отношение длины наружной оболочки, 7 к...

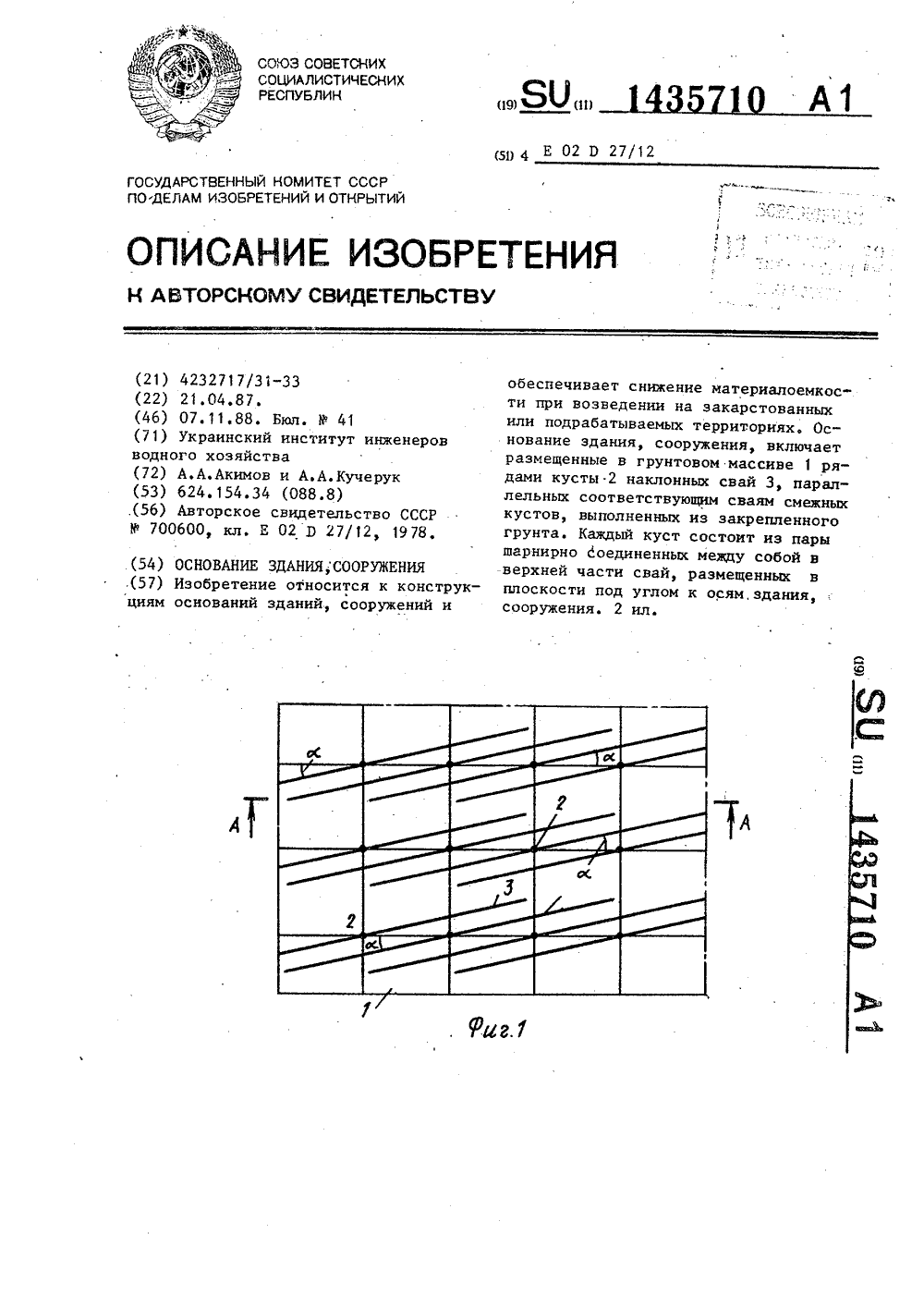

Основание здания, сооружения
Номер патента: 1435710
Опубликовано: 07.11.1988
МПК: E02D 27/12
Метки: здания, основание, сооружения
...территориях.Целью изобретения является снижение материалоемкости при возведении На закарстованных или подрабатываемых территориях.На фиг.1 изображено основание, вид верху; на фиг.2 - основание с карсовыми пустотами, продольный разрез.Основание здания, сооружения вклю ает.размеЩение в грунтовом массиве 1 рядами кусты 2 наклонных свай 3, параллельных соответствующим сваям смежных кустов, выполненных из закрепленного грунта. Каждый куст из 20 пары шарнирно соединенных между собой в верхней части свай, размещенных в плоскости, расположенной под углом к осям здания, сооружения, что обеспечивает независимую работу отдельных 25 кустов свай, не пересекающихся друг с другом. Уголмежду сваями, их длина определяются инжинерно-геологическими...
Свайный фундамент
Номер патента: 1446242
Опубликовано: 23.12.1988
Авторы: Горский, Гулый, Пименов
МПК: E02D 27/12, E02D 27/34
...и надфундаментных конструкцийаНа фиг. 1 изображен фундамент, общий вид, на фиг, 2 - разрез А-А наФиг. 1; на фиг. 3 - разрез Б-Б наФиг. 1,Свайный фундамент включаег ростверк 1, имеющий в нижней части вертикальные опорные элементы 2 с круглоцилиндрическим пазом 3 на нижнемторце и сваи 4, имеющие в верхнейчасти. консоли 5 и стержни б, подвешенные к консолям 5 на тягах 7 и про Опущенные через образованные в сваяхгоризонтальные отверстия 8 и вертикальное гнездо 9, В консолях 5 имеются сквозные отверстия 1 О, через которые пропущены тяги 7. Каждый элемент 2 опирается на жесткий стержень 6, который входит в паз 3. Размеры гнезда 9 превышают размеры элемента 2 на величину, равную максимальному перемещению грунта при зем ЗОлетрясении, размеры...
Хранилище сыпучего материала
Номер патента: 1451218
Опубликовано: 15.01.1989
МПК: E02D 27/12
...поверхностями ростверка; на фиг. 4 - разрез А - А на фиг. 3.Хранилище сыпучего материала включает силосы 1 с пирамидальными воронками 2, расположенными между отдельно стоящими опорами 3 с капителями 4, и разгрузочные конвейеры 5 под воронками 2 силосов 1. Опоры 3 выполнены в виде отдельных сборных кустов свай-колонн, объединенных образующими капители ростверками 6 - 8 соответственно ., Т и +-образной формы в плане. Силосы 1 размещены между рост- верками смежных опор 3, снабжены опорными выступами 9 и оперты на капители 4.Ростверки могут быть выполнены со ступенчатыми верхними поверхностями с образованием двух ярусов опорных выступов для опирания соответственно пирамидальных воронок 2 и стен силосов 1. Нижний опорный выступ...
Свайный фундамент
Номер патента: 1451219
Опубликовано: 15.01.1989
МПК: E02D 27/12, E02D 27/44
...же, вид в плане.Фундамент включает сваи 1, высокий ростверк 2, на котором расположено оборудование 3, плиту 4, имеющую отверстия 5. Плита 4 снабжена гибкими связями в виде замкнутых коробов 7, установленных с зазором относительно сваи 1, пространство между которыми заполнено сыпучим. материалом 8.Верхние торцы каждого короба 7 расположены выше верхней поверхности плиты 4, а высота Н короба определена из усло- вия где йр - высота плиты;6 - ширина пространства между коробом и сваей;- угол внутреннего трения сыпучегоматериала;Ь - возможная деформация активногослоя. грунта в период эксплуатации фундамента.Фундамент работает следующим образом.При сезонных деформациях верхних слоев грунта 6, вызванных, например, промораживанием и...
Свайный фундамент
Номер патента: 1474221
Опубликовано: 23.04.1989
Авторы: Абрамов, Ковалевский, Федоров
МПК: E02D 27/12
...свободно поворачиваться в грунте, отклоняясь от вертикали в зависимости от размеров и формы уплотненных зон, образованных ранее забитыми сваями.Секции 3 снабжены анкерными приспособлениями 5 любой известной конструкции, допускаюгцей возможность их взаимного поворота.Для возведения фундамента сначала забивают центральную сваю, затем на расстоянии не более 1,5 д забивают четыре сваи по главным взаимно перпендикулярным осям сваи, располагая их между ранее забитыми. Ось цилиндрического шарнира в стыке секций свай устанавливают перпендикулярно радиусу, проходящему через ось сваи и центр куста.В процессе забивки прямолинейной сваи 1 образуется зона уплотненного грунта, которая является препятствием для забивки последующих свай, что является...
Способ возведения фундамента
Номер патента: 1491966
Опубликовано: 07.07.1989
Автор: Коган
МПК: E02D 27/12
Метки: возведения, фундамента
...6 применяют преимущественно в виде гидравлического домкрата с замковым приспособлением (не показан) для прикрепления к стволу 2. Силовой механизм 6, прикрепленный к стволу 2, передает ему выдергивающее усилие, а плите 5 через патрубок 7 - вдавливающее. Под действием этих усилий вначале происходит раскрытие анкерной головки 3, обжатие грунта под ней и частичное погружение плиты 5, а затем по мере роста реактивного сопротивления грунта - погружение плиты 5 в грунт. Во время погружения плиты 5 давление в оболочке 4 поддерживают на уровне, соответствующем прочности грунта под плитой 5. После погружения плиты 5 на проектную отметку приступают к извлечению ствола 2. Для этого снижают выдергивающее усилие силового механизма 6 и давление в...
Способ возведения свайного фундамента
Номер патента: 1498891
Опубликовано: 07.08.1989
Авторы: Басс, Воров, Сигалов, Фабрикант
МПК: E02D 27/12, E02D 7/02
Метки: возведения, свайного, фундамента
...погружают восемь свай, а в центр возводимого фундамента одну длиной 1 = 6 м.Несущая способность фундамента возведенного по предлагаемому способу 544 т, а фундамента, возведенного по известному способу 542 т.П р и м е р 2, Четыре сваи погру" жают по углам периферийной зоны в мелкий песок средней плотности (водонасьпценный) .При этом расстояние между сваями1а = - 1= 1,25 м,3 м. Затем центральную зону радиусом К = 0,7 а = 1 м уплотняют трамбовкой массой М = 5 т на глубину Н = 2 а = 3 м. В центр уплотненной зоны погружают сваю длиной 1, =0,31= 2 м.Несущая способность фундамента, возведенного по предлагаемому способу, 550 т, а фундамента, возведенного по известному способу 542 т.Превьппение несущей способности фундамента по предлагаемому...
Свайный фундамент
Номер патента: 1502716
Опубликовано: 23.08.1989
Авторы: Забылин, Линовский, Нуждин
МПК: E02D 27/12, E02D 27/20
...причем корпусдомкрата жестко прикреплен к ростверку, а его шток - к верхнему торцу сваи,Составитель В.ГоникТехред М,яндык Корректор М.Васильева Редактор Н,Гунько Заказ 5054/40 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 3 1502716Изобретение относится к строительству и может быть использовано привозведении свайных фундаментов.Цель изобретения - обеспечение5возможности регулирования жесткостисистемы фундамент"основание в процесгсе эксплуатации при использованиипод машины с динамическими нагрузками и виброчувствительное оборудование.На чертеже изображен свайный...
Сборный ростверк свайного фундамента
Номер патента: 1518454
Опубликовано: 30.10.1989
Автор: Корюкин
МПК: E02D 27/12
Метки: ростверк, сборный, свайного, фундамента
...осям свай 1, Каждый листовой вкладьпп 3 выполнен в продольномсечении корытообразным с верхнимигоризонтальными площадками 4 и сопряженным с.ними наклонными участками 5днищем 6, имеющим сквозные отверстия7 для пропуска свай 1,Длина верхних горизонтальных цлощадок 4 превьппает величину просветамежду соседними перегородками 8 ростверка 2 на уровне их нижних торцов9, Ширина верхних горизонтальных площадок 4 меньше ширины днища ростверка 2,Длина листового вкладыша 3 не превышает двойного расстояния между осями свай 1. Вертикальные перегородки 8 рос.тве 1 ка 2 оперты нижними торцами 9 на верхние горизонтальные площадки 4 вкладышей 3,Вкладыши 3 надевают на сваи 1 домонтажа ростверка 2, опускают нагрунт и монтируют сборный ростверк2, после чего...
Свайный фундамент
Номер патента: 1521831
Опубликовано: 15.11.1989
Авторы: Безверхий, Мухин, Пчелин, Чернюк, Шведовский, Юськович
МПК: E02D 27/12
...к нижним концам свай, и расположенные на поверхности грунта между сваями 1 опорные элементы 3,В нижних концах свай 1 образованы сквозные горизонтальные каналы 4, через которые последовательно пропущен трос 2 с огибанием им опорных элементов 3, при этом они конец троса жестко закреплен к верхней части первой сваи 1, а другой - к верхней части последней сваи 1.Погружение свай 1 в грунт осуествляют последовательно от первой к поседней или наоборот забивкой, вибрацией или статическим вдавливанием, При этомгрунт погружается также и трос 2,пропущенный через свозные горизонтальные каналы 4 в сваях 1.Предварительно или перед окончанием погружения на поверхности грунта под тягой располагают опорные элементы 3, на которые опирают трос 2...
Свайный фундамент
Номер патента: 1521832
Опубликовано: 15.11.1989
Автор: Драновский
МПК: E02D 27/12
...1.Свайный фундамент включает ростверк 1 с консольным элементом 2, сваи 3 и 4, т ги 5, закрепленные верхними концами к консольному элементу 2, а нижними к нижней части наиболее удаленных от элемента 2 свай 3,Свайный фундамент возводят следующим образом. Сваи 3 и 4 погружают в грунт или изг 1 тавливают в грунте (набивные). Сваи 3 пгружают (изготавливают) одновременно с тягами 5, закрепленными на нижних 94 стях стволов, причем тяги 5 прижаты к сволам свай 3. Затем прорезают цели в гнутовом основании, например при помощи струи воды под высоким давлением, В щели наклонно вводят тяги 5 и временно закрепляют их в опалубке (не показана) консольного элемента 2. Затем бетонируют ростверк 1 и консольный элемент 2, ввдерживают бетон до набора...
Способ возведения свайного фундамента с монолитным ростверком на пучинистых и набухающих грунтах
Номер патента: 1523641
Опубликовано: 23.11.1989
МПК: E02D 27/12, E02D 27/35, E02D 31/14 ...
Метки: возведения, грунтах, монолитным, набухающих, пучинистых, ростверком, свайного, фундамента
...путем.разрыхления грунта 3 в межсвайном пространстве до достижения в нем плотности сухого грунта= 1,1-1,3 г/смэна высоту Н, определяемую соотношением306 Ье +Рд Разре е+ (1/5 - 1/20) Н,где ЬЬ - требуемая величина осадки. ного грунта после уплотнения при набухании, пучении,Затем осуществляют поверхностное уплотнение верхнего слоя 4 высотой ,(1/5 - 1/20) Н до достижения в нем плотности сухого грунта Определяемой 4 соотношением С 1 ( 1,5-1,65 г/смз,после чего бетонируют ростверк 5.После набора бетоном тела ростверка 5 необходимой прочности подготовка из разрыхленного сильносжимаемого грунта частично с течением времени оседает, образуя зазор б, а при воздействии сил набухания, пучения сжимается на величину 7, уменьшаясь в объеме и по...
Фундамент здания, сооружения
Номер патента: 1537760
Опубликовано: 23.01.1990
Авторы: Попсуенко, Резниченко
МПК: E02D 27/12, E02D 27/34
Метки: здания, сооружения, фундамент
...5 и 31 связаны между собой приведенным в формуле изобретения соотношением.1 ил,отношением приращений нагрузок и осадок основания.Величина перемещения вверх поршня 5 дополнительного гидроцилиндра 4при данном условии равна сумме осадки основания опорного элемента и перемещения вниз поршня 3 основногогидроцилиндра 2При изготовлении опорного элемента, например сваи, на ее нижний иверхний торцы устанавливают гидроцилиндры, которые соединяют каналом,проложенным в теле сваи, системузаполняют жидкостью.Фундамент работает следующим образом.При отсутствии просадок развитиясил негативного трения по боковойповерхности сваи не происходит, давление в подпоршневых пространствах7 и 8 системы одинаково,При посадке грунта по боковойповерхности...
Свая
Номер патента: 1544890
Опубликовано: 23.02.1990
Авторы: Аббасов, Кархалев, Цой
МПК: E02D 27/12, E02D 5/30
Метки: свая
...ствола 1 выполнены с идентичнымизаострением и армированием и снабженыдополнительными укороченными, расположенными по центральной оси ствола 1продольными арматурными стержнями 5.Концы основных продольных арматурныхстержней ч выполнены с криволинейными отгибами 6 и 7, примыкающими и 30жестко прикрепленными к соответствующему дополнительному продольному арматурному стержню 5. Отгибы 6 и 7 основных продольных арматурных стержней1 на каждом конце ствола 1 в пределах уего заострения выполнены на разных1уровнях,При погружении сваи в грунт (непоказано) усилия через наголовник(не показан), который обжимает верхний конец 2 ствола 1, передаются надополнительный продольный арматурныйстержень 5, который, действуя на продольные арматурные стержни 1,...
Способ возведения свайного фундамента с железобетонным сборномонолитным ростверком
Номер патента: 1560684
Опубликовано: 30.04.1990
Авторы: Бойко, Галушко, Глушко, Иваник, Притула, Редькин
МПК: E02D 27/12, E02D 27/42
Метки: возведения, железобетонным, ростверком, сборномонолитным, свайного, фундамента
...образуюцей, соответствующим углу с естественного откоса смеси, и основанием 6, границы кото-, рого отстоят от периферийных участков арматурного каркаса 4, после чего устанавливают сборный блок 7 со стаканом 8, имеюцим выпуски арматуры 9, и плитной частью в виде расширяющейся книзу оболочки 10 с перекрытием 1 в верхней части, имеющим отверстия 12, причем выпуски арматуры 9, стакана 8 втапливают с вибрированием в уложенную часть 5 бетонной смеси, а стенки 13 оболочки 10 эаанкеривают в грунт основания 2 при помощи анкеров 14.1После этого осуществляют укладку остальной части бетонной смеси в полость 15 оболочки 10 через отверстия в ее перекрытии 11. Внутренняя поверхность перекрытия 11 оболочки 10 выполнена с выступающим заполнителем 16...
Свайный фундамент
Номер патента: 1564272
Опубликовано: 15.05.1990
Автор: Шамес
МПК: E02D 27/12, E02D 27/20
...(в процессе эксплуатации прис осприятии выдергивающих нагрузок); а фиг.5 - узел 11 на фиг.1 (крепление шайбы к свае).дСвайныи фундамент включает за О Глубленный до упора в несущий слой грунта сваи 1 ростверк 2 со стаканами 3, имеющими ступенчатое уширение 4, В стаканы 3 заведены головы свай 1. Каждая свая 1 снабжена жестко прк крепленной к ее верхней. части шайбой 5, а уширение 4 каждого стакана 3 образовано в его средней части и заполнено легкосжимаемым материалом ц 1 айбы,5 свай 1 заведены в уширения 4 щп стаканов 3 и оперты на легкосжимаемый материап,Монтаж фундамента осуществляется следующим образом.Производится отрывка котлована под ростверк 2. Затем сваи 1 забиваются до их упора в несжимаемый грунт, После этого на сваи 1, на...
Способ возведения свайного фундамента
Номер патента: 1565965
Опубликовано: 23.05.1990
Автор: Берман
МПК: E02D 27/12
Метки: возведения, свайного, фундамента
...Ь = 1:С 8 в , где 1 в .длина сваи, у - осреднейное расчетное значение угла внутреннего трения около" свайного грунта, по сетке точек 5 уплотнения и 6 разрыхления погружают вибрационную установку глубинного уПлотнения грунта (не показана) и осуществляют вибровоздействие, причем в намывном или насыпном грунтах вибровоздействие осуществляют до достижения коэффициента пористости более 0,7 в песках крупных и средней крупности, более 0,75 - в песках мелких более 0 8 - в песках пылеватых,У Э35 а в материковом грунте вибровоэдействие осуществляют до достижения пористости менее 0,55 в песках крупных и средней крупности и менее 0,6- в песках мелких и пылеватых, Затем40 установку извлекают, погружают сваи 4 и объединяют их ростверком...
