E02B 7/28 — скользящие

Номер патента: 12317

Опубликовано: 31.12.1929

Автор: Дмитриев

МПК: E02B 7/28

Метки: водопропускных, гидротехнических, отверстий, подъемный, скользящий, сооружений, щит

...1 изображает щит в продольном разрезе и фиг. 2 - тоже, в поперечном разрезе.Щит а, соприкасающийся с перекрываемым отверстием по бокам, при помощи вертикальных, а по низу горизонтальных обычного типа уплотнений, прижимается к стенкам при помощи только некоторой части давления на него воды, другая же часть давления воспринимается оттяжками 6, прикрепленными к щиту в точках, расположенных несколько выше линии центра давления воды; оттяжки Ь от щита а, огибая неподвижные ролики , и ., идут наверх и навиваются на отдельные барабаны е,БРТЙПИГ сидящие на общем вуу, которыи пр водится в движение от подъемного механизма И, Подъем и опускание щита а производится при помощи зубчаток, сцеплякяцихся с укрепленными на щите зубчатыми рейками;...

Номер патента: 21825

Опубликовано: 31.07.1931

Автор: Донис

МПК: E02B 7/28

Метки: автоматическим, водоприемнике, водоспускное, воды, затвор, отверстие, подъемно-опускной, расхода, регулированием, сообразно, уровню, щитовой

...прекращения забора воды из него), поплавок 5, следуя этому повышению, вращает рычаг 3, вследствие чего щит 1 опускается, соответственно перекрывая часть водопускного отверстия, а, следовательно, и расход воды через это отверстие уменьшается. При понижении же уровня в кобратное.При повышении уровня воды в водо- приемном канале 11 до наибольшего допустимого предела, щит 1 описанным выше действием поплавка 5 и рычага 3 опускается до полного закрытия водоспускного отверстия,При падении уровня в .канале 11 ниже установленного предела в результате какой-либо катастрофы (например, прорыва низовой запруды) несущая поплавок подвеска 10, по достижении поплавком 5 этого предельного нижнего уровня, соскальзывает по прорезу 9 из гнезда в рычаге 3,...

Номер патента: 27343

Опубликовано: 31.07.1932

Автор: Авдулин

МПК: E02B 7/28, E02B 7/30

Метки: гидротехнических, затвор, сооружений

...А- начинает двигаться вниз, звездочка З вра.щается, передавая вращение валу, и поднимает затвор тросами Т, Т-, Т Т.Разность весов противовесов А и Аопределяется расчетом по потребномуусилию для подъема. Во избежание колебаний затвора и его ударов о порог,с валом может быть соединен пневматический или гидравлический катаракт,либо в колодце К может . быть устайЬвлена. сифонная труба .Р, которая придостижении уровня в колодце до определенной расчетом высоты, начинаетотводить воду в нижний бьеф со скоростью, регулируемой открытием вентиля В. Плотное закрытйе затвора по вер" тикальным кромкам и по дну можетбыть обеспечено обычными методамиприменяемыми для уплотнения в принятых системах затворов,При больших пролетах, когда необхо.лима...

Номер патента: 32386

Опубликовано: 30.09.1933

Автор: Ланг

МПК: E02B 7/28

Метки: гидротехнического, затвор, сооружения, щитовой

...для удерживания вод, верхний уровень которых доходит ма,ксимум до верхнего края щита, так как в этом случае полезное сечение, вслед: ствие причин литейно-технического порядка, практически не используется,Стандартные щиты обладают еще од.ним недостатком, который выявляется при рассмотрении требуемых размеров и имеющихся в наличии, -что особенно сильно сказывается в высоте.Предлагаемое устройство щита пред-, назначено устранить вышеуказанные Недостатки приклепыванием по.бокам щи- та железных полос с пазами, в которые вставляются удлиняющие щит доски или балки в зависимости от необходимои высоты в каждом отдельном случае.На схематическом чертеже изображено предлагаемое устройство щита.К щиту из стального литья по бокам...

Номер патента: 44184

Опубликовано: 31.08.1935

Автор: Свешников

МПК: E02B 7/26, E02B 7/28

Метки: гидротехнических, задвижной, затор, сооружений

...пазу. К уголкам 5 и б приклепаны уголки 1 и 2, находящиеся в одной вертикальной плоскости. Куголками 2 приклепаны уголки 3, несущие обшивкуи имеющие срезки по всем концам секций щита (за исключением нижнего конца у дна сооружения и верхнего конца верхней секции), параллельные пазам, В случае применения металлической обшивки к уголкам 3 должны приклепываться горизонтальные уголки, несущие эту обшивку: по чертежу подразумевается деревянная обшивка, при которой надобность в этих уголках отпадает, Расстояние между соседними уголкамии 2 вдоль по длине щита определяется статическим расчетом, у бычков же или устоев они являются обязательными. К уголкам 1 приклепан по всей длине щита уголок 4. Близко к нижней грани роликовой коробки 1 О наглухо...

Номер патента: 98769

Опубликовано: 01.01.1954

Авторы: Петров, Харитонов

МПК: A01G 25/09, B05C 5/02, E02B 7/28 ...

Метки: поливная, самоходная

...Ня Всот( 01(0,О 1 з От и;)Вс)хпостп земгп, что Оосспечие)ается тем, что В с 1)сдпсЙ я:1 и клж,л 5 Срмл 2 снизу ОеЯОжеа НОВОротеОЙ ОпОрОЙ, кяслюпСЙС 51 повсрхпо(г 1 Ом, и, вследствие чсГО 1)асположение фер(м 2:оотвстствус) )сльсфу поля. 11 икний пояс 7 каждойферемы 2 выполс)н из 0,:0 Рро:.л 5 пц:хруб убывл;оцсго к концамферм сечения, обсспечилоцих и)Опвол:.гелииОст полива,ло 200 .1 сек.)коренные трубы нижего пояса ферм 2 сосдепс 11. с;Япориой линией пропеллерого еплсосл б,п по лтинс оборулоаны матерчатыми рукавами-водовыпусклми 1). рлсположспныемп с интервалами О,б - О,7 л.КякдыЙ Водовыпуск прслст 1.яст собоО (матерЯт 1 рукав;(линой Около 1,5 л. Через водовыпуск о,:1 Л поступает в поливные борозды или распределяется по...

Номер патента: 210032

Опубликовано: 01.01.1968

Автор: Дюжев

МПК: E02B 7/28, E02B 9/06

Метки: беспазовый, гидротехнический, затвор, зоне, плоский, рабочей, скользящий

...с рабочими путями, заделанньгми заподлицо в вертикальные стенки водовода, отличающийся тем, что, с целью увеличения пропускной способности водовода на участке затворной камеры, затвор выполнен в виде одного полотнища, для которого каждая плоскость опирания на рабочих путях раоположена в плане под острым углом к оси водовода, обеспечивающим малые гидравлические потери и надежное без 25 заклинивания опирание затвора,Известные гидротехнические плоские скользящие беопазовые в рабочей зоне затворы с рабочими путями, заделанными заподлицо в вертикальные стенки водовода, имеют на участке затворной камеры небольшую пропускную способность водовода.Предложенный затвор служит для увеличения пропускной способности водовода. Достигается это за счет...

Номер патента: 220853

Опубликовано: 01.01.1968

Авторы: Московска, Фрейшист

МПК: E02B 7/28

Метки: опорно-ходовое, скользящих

...етен ос устронство скользяшнх зтворов, содержзщес полоз отлича 1 ощееся тем, что, с зботы уплотнения, каждый устройства выполнен проном сечении и имеет ограсмсщснця полоза в процссп. 1, отлака 1 ощееся тем, зстке каждого полоза устающие колодки нз регулнроИзвестные опорно-ходовые устройства скользящих гидротехнических затворов, содержащие полозья, псремсщзющиеся по рзбочим путям, передают только нормальную нагрузку от затворов нз закладные части н бетон, но не ограничивают боковых перемещений этих затворов при движении.Для улучшения работы уплотнения кзждый из рабочих путей устройства выполнен профильным в поперечном сечении и имеет огрзничитсль бокового смещения полоза прн движении. Нз концевом участке каждого полоза...

Номер патента: 250736

Опубликовано: 01.01.1969

Автор: Зуев

МПК: E02B 7/28

Метки: затвор, нтк, скользящий, техшчес-аяътлттек

...и гидропривода или цеп 5 ным (тросовым) приводом,Пригрузочное приспособление затвора выполнено в виде горизонтальной полки б, расположенной в нижней части щита с напорнойстороны. Полка имеет в сечении Г-образную10 форму и выступает в сторону от обшивки нарасстояние, равное от т/4 до т/2 толщины затвора в зависимости от расчета в потребнойдогрузке затвора вертикальной видростатической составляющей, Полка б выполнена раз 15 резной, и ее элементы ставятся симметричнопо обе стороны оси затвора.К горизонтальной полке крепится электросваркой вертикальная полка 7, нижняя частькоторой должна быть установлена так, чтобы20 она была выше нижней кромки обшивки затвора на 20 - 30 сл. Вертикальная полка длябольшей жесткости по отношению к...

Номер патента: 270600

Опубликовано: 01.01.1970

Авторы: Лысенко, Механизмов, Московское, Рудык

МПК: E02B 7/28

Метки: затвор, скользящий

...предлагаемый затвор, вид в плане; на фиг, 2 - нижняя часть затвора, поперечное сечение.С помощью несущих элементов 1 к щиту 20 затвора с ножом 2 прикреплена пригрузочная полка 3 с горизонтальной площадкой. Между последней и нижней кромкой ножа смонтированы поперечные диафрагмы 4, ориентированные вдоль течения. 2Полка 3 поднята по отношению к кромке ока на расстояние а, необходимое для того, чтобы полное включение полки в работу происходило цослс подьема затвора на некоторуо высоту /г, когда пригрузка со стороны ЗО полки ком пенспруется у ения.Пригрузочная полка в то время, когда затвор находится ца пороге подвержена с обеих сторон давлению воды верхнего бьефа ц не оказывает влияния ца баланс сцл, дсйствуюгцнх на затвор.При отрыве...

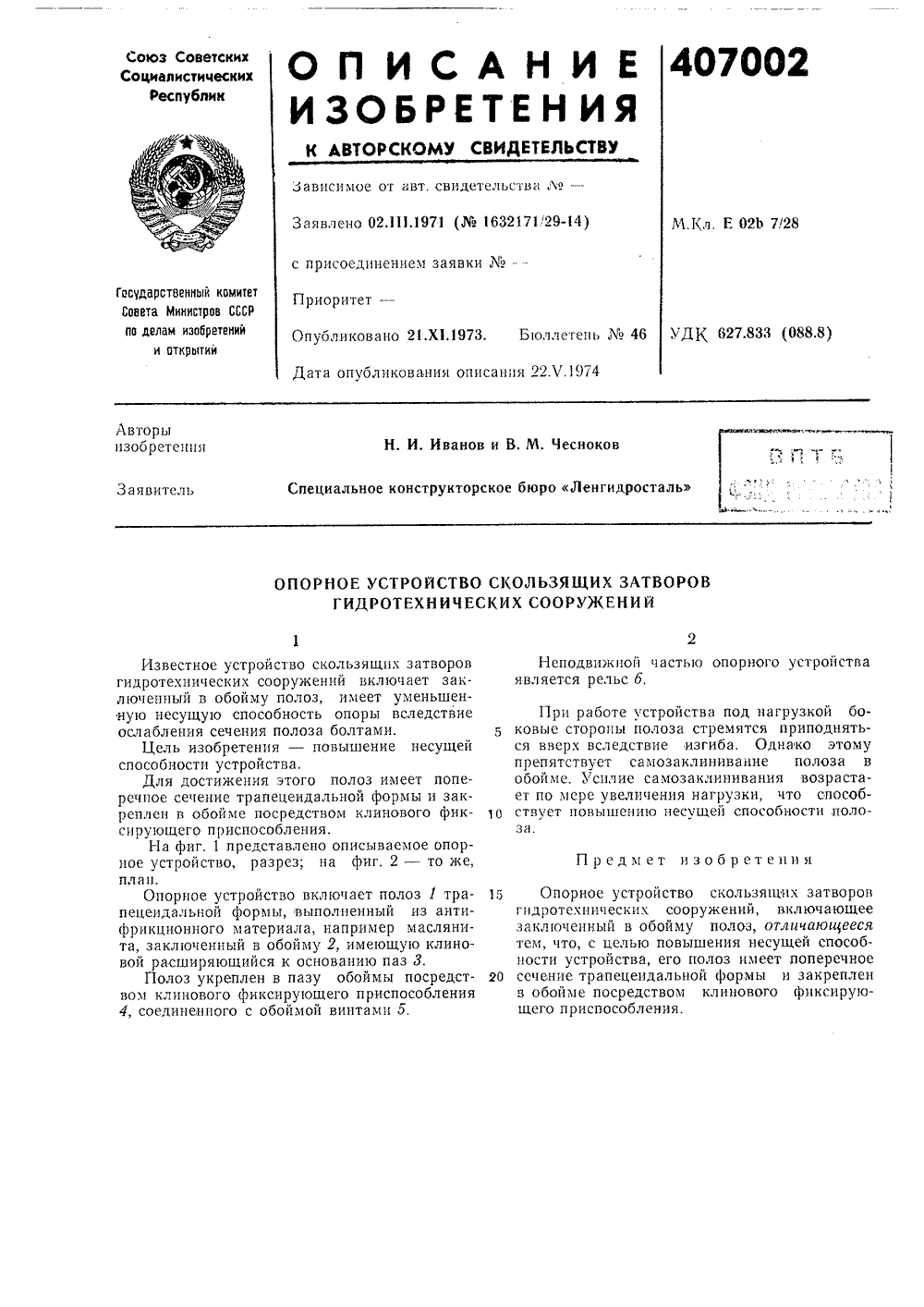

Номер патента: 407002

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E02B 7/28

...нагру чщей оретения дмет скользящих затворов жений, включающее полоз, отличающееся ения несущей способооз имеет поперечное формы и закреплен липового фиксируюИзвестное устройство скользящих затворов гидротехнических сооружений включает заключенный в обойму полоз, имеет уменьшенную несущую способность опоры вследствие ослабления сечения полоза болтами.Цель изобретения - повышение несущей способности устройства.Для достижения этого полоз имеет поперечное сечение трапецеидальной формы и закреплен в обойме посредством клинового фиксирующего приспособления.На фиг.представлено описываемое о ное устройство, разрез; на фиг. 2 - то план.Опорное устройство включает полоз 1 трапецеидальной формы, выполненный из антифрикционного материала, например...

Номер патента: 647394

Опубликовано: 15.02.1979

Авторы: Бутин, Демидов, Зиневич

МПК: E02B 7/28

Метки: гидротехнических, затворов, опорно-уплотняющее, скользящих

...затвора и егобоковыми уплотнениями.5На нижней кромке щита затвора (см.узел П) укреплено нижнее горизонтальное уплотнение 4, выполненное из того же материала, что и вкладыши полозьев, которое поставлено по всей ширине затвора и примыкает к опорнымрельсам 5 полозьев через переходныеуплотняющие отрезки 6, создающие замкнутый уплотняющий контур с нижнейи боковыми сторонами щита затвора.На верхней стороне щита затворауплотняющий контур создается горизонтальным уплотнением 7, выполненнымиз того же материала, что и вкладышыполозьев, прикрепленным к верхнемуригелю 8 щита затвора, несколькоуширенному со стороны обшивки на ве-личину, необходимую для закрепленияуплотнения 7, которое прилегает ккороткой забральной балке 9, заделанной в бетон,В...

Номер патента: 705064

Опубликовано: 25.12.1979

Автор: Хлопенков

МПК: E02B 7/28

Метки: гидротехнических, затворов, опорное, скользящих

...причем величина гидродавления меньше величины контактных напряжений на рабочей поверхности антифрикционного вкладыша 3. Этим на 50 - 70% снижается нагрузка на антифрикционную поверхность вкладыша, а следовательно, и величина подъемно-посадочных усилий. В предложенном устройстве одновременно решаются две задачи: уменьшение тре, ния в опорах и увеличение их грузонесушей способности. Поддержание заданных величин гидростатического давления в емкости 6 при маневрировании затвором обеспечивается известными устройствами. Работа антифрикционного вкладыша всей рабочей поверхностью независимо от изменения веЛичины прогиба пролетного строения зат- вора и неровностей в закладной поверхности обеспечивается за счет деформации упругих прокладок 9...

Номер патента: 859535

Опубликовано: 30.08.1981

Авторы: Бутин, Николаев

МПК: E02B 7/28

Метки: затвора, опорно-ходовой, плоского, узел

...и антифрикционных вкладышей 4. На соору 859535жении закреплены опорно-уплотняющие полозья 5, примыкающие к вертикальным опорным рельсам 6. Верхнее горизонтальное уплотнение 2 примыкает к верхней наклонной поверхности горизонтальной забральной полки 7, установленной между рельсами 6. 5 Нижнее горизонтальное уплотнение 3 примыкает к нижнему закладному листу 8. Опорные рельсы 6 по всей длине выполнены в поперечном сечении со скосом с внутренней стороны, Опорно-уплотняющие полозья 5 состоят из металлических обойм 9, укрепленных на металлоконструкции 1, и антифрикционных вкладышей 4, установленных в пазу обойм 9. Верхнее горизонтальное уплотнение 2 состоит из уголка 10, установленного между обоймами 9 и укрепленного на...

Номер патента: 905359

Опубликовано: 15.02.1982

Авторы: Баланин, Бутин, Зиневич

МПК: E02B 7/28

Метки: затвора, опорно-ходовое

...к полости 19 средней части вкладыша 4 и соответствующего несущей способности опорного устройства, и низкого 20, подведенного к полости 21 межстенного пространства вкладышаи соответствующего уплотняющим характеристикам материала вкладыша 12. Рельсовые пути выполнены из закладочной части 22, укрепленной на гидросооружении и опорной 23, выполненной из листовой шлифовальной нержавеющей стали. Опорная часть 23 укреплена на закладной 22.Предлагаемая конструкция устройства работает следующим образом.Через гидропровод 20 подается рабочая жидкость в полость 21 под нагрузкой, соответствующей уплотняющим характеристикам материала вкладышей 12, За счет работы уплотнений 11 подвижное кольцо 9 прижимается к опорной части 23 рельсов, Это давление...

Номер патента: 990944

Опубликовано: 23.01.1983

Авторы: Борский, Ильиных, Ритерман

МПК: E02B 7/28

Метки: гидротехнического, затвор, плоский, скользящий, сооружения

...снижение металлоемкости пролетногостроения за счет уменьшения поперечных сил трения.Это достигается тем, что затворснабжен шарнирной опорой, расположенной в упругой прокладке параллелно полозьям, причем шарнирная опораможет быть выполнена в виде рядастальных шаров или роликов.На чертеже изображен затвор, горизонтальный разрез опорной части.Плоский затвор установлен в пазу1 гидротехнического сооружения, спирается на рельс 2 и включают пролетное строение 3, обшивку 4 и опорноходовую часть, выполненную в видеопорных полозьев 5, закрепленных напролетном строении 3,Между полозом 5 и пролением 3 установлена упругаяб из эластичного материала.В прокладке б параллельно5 расположена шарнирная, опорарая может быть выполнена в вистальных шаров или...

Номер патента: 1017767

Опубликовано: 15.05.1983

Авторы: Дробышевский, Ралко

МПК: E02B 7/28

Метки: затвора, опорно-ходовая, скользящего, часть

...создающего силутрения, которая удерживает подвижнуючасть обоймы в верхнем положении,последняя, под действием собственного веса перемещается в крайнее нижнее положение, что не обеспечиваетдвижение неподвижной частиобоймы пороликам в момент подрыва затворапод напором воды, а следователБйо,не происходит замены трения скольже-ния подвижной части обоймы по по."лозьям трением качения,Цель изобретения - повышение надежности работы эа счет подцержания в верхнем положении подвижной части обоймы при посадке и подрыве затвора.Цель достигается тем, что каждая нижняя обойма снабжена подвижной стойкой с фланцем в верхней части; а в, нижнем выступе подвижной части обоймы и в неподвижной части,. выпол" нены вертикальные отверстия, в которых...

Номер патента: 1213121

Опубликовано: 23.02.1986

Автор: Слободяник

МПК: E02B 7/28

Метки: гидротехнического, затвор, отверстия, перекрытия, сооружения

...замкнутой оболочки и установленыс возможностью перемещения по гибким вертикальным направляющим.1 12Изобретение относится к гидротехнике и может быть использовано в составе механического оборудования гидроузлов.Цель изобретения - повышение надежности в работе за счет увеличения несущей способности.На фиг. 1 изображен затвор, продольный разрез; на фиг. 2 - то же, вид спереди, на фиг, 3 - разрез А-А на фиг. 2Затвор содержит эластичную замкнутую оболочку 1, соединенную с источником рабочей среды (не показан) через вентиль 2. Гибкие вертикальные направляющие 3 прикреплены нижники концами 4 к закладным частям 5, а верхними концами 6 - к натяжному устройству (не показано)Петли 7 прикреплены к внешним поверхностям 8 и 9 оболочки 1 и...

Номер патента: 1234514

Опубликовано: 30.05.1986

Авторы: Вознесенский, Писанко

МПК: E02B 7/28

Метки: гидротехнического, затвора, колесо

...полостей с внешней стороны эластичной диафрагмы.1234514 Составнгсль Л. Кононов Техред И. Верес Корректор М. Шароши Тираж 541 Г 1 одписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Г 1 роектная, 4Редактор М. ПетроваЗаказ 2707/35 Изобретение относится к гидротехнике и может быть использовано в качестве опорно-ходовой части гидротехнического глубинного затвора.Цель изобретения - упрощение конструкции и повы 1 нение надежности путем при 5 ближения дополнительной камеры к подшипниковой камере и защиты эластичной диафрагмы от повреждений.На чертеже изображено колесо, осевой разрез. 1 ОКолесо гидротехнического затвора включает диск...

Номер патента: 1401103

Опубликовано: 07.06.1988

Авторы: Давыдов, Крылова

МПК: E02B 7/28

Метки: водопропускной, узел

...являющиеся проолжением пазов 3 и снабженные дре ажом 6, В пазах отверстия 1 располо ен плоский затвор 7 с балками 8, Преимущественно в виде пространственфх ферм, к которым присоединены дефекторы 9. На затворе 7 и балках 8 9 становлены полозья 10 и торцовые рельсы 11. Полозья 1 О взаимодействуют 25 с установленными в пазах 3 обратными роликами 12:и опорами 13, преимущественно скольжения, с вкладышами иэ ьаслянита. Торцовые рельсы 11 взаимодействуют с роликами 14, расположенными в пазах 3 и нишах 5. Причем балки 8 присоединены к нижней части затвора 7 по его бокам, а дефлекторы 9 1 установлены заподлицо со стенками 4 в допропускного отверстия 1. Для устр нения протечек затвор 7 снабженлотнительным контуром (не показан). Водопропускной узел...

Номер патента: 1528847

Опубликовано: 15.12.1989

Автор: Хлопенков

МПК: E02B 7/28

Метки: глубинный, затворный, узел

...пазов 11 к внутренней стенке 19 большой полки 17 каждой из сто к 13 прикреплены боковые направляющие 35 и 36. Каждая из вертикальных шахт 22 выполнена с герметичной крышкой 37, установленной в помещении механизмов 12, и сооб. щена с напорным участком 2 водовода 4 посредством трубопровода 38 с запорной арматурой 39. Отбойные колеса 40 установлены по кромкам затвора 1. Между малыми полками 17 и затвором 1 установлено уплотнение 41.Глубинный затворный узел работает следующим образом.Гидростатическая нагрузка, воспринимается затвором 1, передается через вертикальные пластины 27, имеющие некоторую гибкость в горизонтальной плоскости, на обоймы 6, а затем на опорные рельсы 9 и 32, что позволяет за счет распределения удельной нагрузки на...
