Душкин

Номер патента: 835366

Опубликовано: 07.06.1981

Авторы: Бирюков, Думай, Душкин, Жуган, Захаров, Савин, Смелянский

МПК: A01G 1/06

Метки: прививки, черенков

...клинообразной щели гарантированно пересекает траекторию движения черенка, 8353663Оси шарниров 9 ловителей 7 связаны шарнирами 16 Гука (на схеме условно показан один шарнир),Перед ловителями 7 установлены направители 17, рабочими органами которых являются подпружиненные синхронно поворотные направляющие 18 (механизм синхронизации на фигурах не показан).Установка для прививки черенков работает следующим образом,11 омещенные рабочими-операторами в зажимы 2 черенки удерживаются в них подпружиненной губкой 5 предварительным усилием.В процессе движения черенки попадают в направители 17, направляющие 18 которых выводят центры С копуляционных срезов на заданную траекторию, после чего черенки жестко фиксируются в зажимах 2. При этом зажим 2...

Номер патента: 822908

Опубликовано: 23.04.1981

Авторы: Душкин, Кулюкин

МПК: B04C 3/00

Метки: изпотока, отделения, сепаратор, сплошной, среды, частиц

...к спиральным шайбам 5. Среда при.этом получает вынужденную закрутку в результате вязкого взаимодействия со спиральными шайбами 5. Это побуждает частицы интенсивно мигрировать к стенкам стакана 36 под ноздействием центробежных сил. В пространстве у стенки стакана 3 между шайбами 5 возникают вихревые эоны, которые способствуют инерционному осаждению частиц в отверстия стакана 3. Указанные количественные соотношения размеров шайб обеспечивают отделение частиц из среды в широком диапазоне изменения плотностей 40 и вязкости частиц и среды, Однако уменьшение расстония между витками1 спиральных шайб 5 ниже отношения - =Ю.0,5 и соответствующее увеличение их 45 количества приводит к резкому увеличению потерь давления за счет трения, При...

Номер патента: 820894

Опубликовано: 15.04.1981

Автор: Душкин

МПК: B05B 7/30

Метки: струйная, форсунка

...0,11-1,02 кг/ем составляют 120- 180 мкм, При тех же условиях при исте.- чении жидкости только через жиклер и насадок на том же расстоянии от торца жидкость не дробится на капли. ф о р м у л а изобретения 11, Струйная форсунка, содержащая корпус с накидной гайкой, расположенные внем по оси жиклер и поршень с центральным сквозным каналом и элемент для регулирования положения поршня в корпусе,о т л и ч а ю щ а я с я тем, что, сцелью уменьшения затрат энергии приднспергированни жидкости, она снабженаконическим насааком, установленным вкорпусе между жиклером и поршнем коаксиально им с образованием с поршнем зазора и выполненным с осевым каналом,диаметр которого равен диаметру жиклера,причем поршень выполнен со сквознымипериферийными...

Номер патента: 820892

Опубликовано: 15.04.1981

Автор: Душкин

МПК: B05B 7/08

Метки: диспергированияжидкости

...я тем, что, с целью увеличения межфазной поверхности монодисперсных капель путем создания полых капель с минимальными энергозатратами, жидкость и газ подают с соотношением их объемных расходов в диапазоне 1-10. 3 Й 20602 4патрубки подачи газа и жидкости, в котором центральная трубка выполнена выстуйающей за торец центрального каналакорпуса на длину, равную 3-5 ее наружным диаметрам, и цилиндрической на5этой длине.На чертеже изображено устройстводля диспергирования жидкости, общийвид.Оно содержит цилиндрический корпус 1 10со сквозным центральным каналом 2, закрепленную на корпусе торцовую крышку3, установленную в нем с кольцевым за-.зором центральную металлическую трубку 4, .запрессомнную в крышке 3 соосноцентральному сквозному каналу 2...

Номер патента: 819546

Опубликовано: 07.04.1981

Авторы: Берман, Душкин, Нырков, Распопин, Ряузов, Тарханов, Черномуров

МПК: F27D 1/02

Метки: ванны, дуговой, охлаждения, печи, плитыперекрытия

...распределительнымколлектором 9 обеспечивающим распределение охлаждающего агента (например воды, воздуха), поступающего через патру, бок 10, по трубам радиатора 8, а на выходе установлен сборный коллектор 11,который служит для сбора охлаждающегоагента и отвода его через патрубок 12.Кроме того, конденсационная камераснабжена герметичной пробкой с предохранительным клапаном 13, служащим дляконтроля за рабочим давлением в системеохлаждения.В рабочем состоянии замкнутый контур системы охлаждения, образованныйохлаждающими трубами 4, коллектором 2,патрубком О для пара, конденсационнойкамерой 7, патрубком для конденсата 5и коллектором 1, заполнен ограниченнымобъемом теплоносителя (например, воды),В рабочем состоянии трубы охлаждения4 должны...

Номер патента: 806618

Опубликовано: 23.02.1981

Авторы: Беляев, Душкин, Левченко, Мощенко, Скубченко, Ткачев, Шахов

МПК: C02F 1/463, C02F 1/48

Метки: алюмо-содержащего, вод, коагулянта, осветле-ния, подготовки, природных, раствора, сточных

...примеру 1, обрабатывают - ным водным раствором сернокислого алюминия в количестве, аналогичном примеру 1, но подвергнутым электрокоагуляции с анодной плотностью тока З 5 2,0 а/дм . Технологический контроль осветления воды аналогичен примеру 1.П р и м е р .4.Природную воду, аналогично примеру 1, обрабатывают 5- ным водным раствором сернокислого алюминия в количестве, аналогичном примеру 1, но последовательно подвергнутым воздействию магнитного поля напряженности 9,5 10 а/м и электроэкоагуляции с анодной плотностью тока 2,0 а/дм ", Технологический контроль; 45 осветления воды аналогичен примеру 1.П р и м е р 5.Природную воду, аналогично прмеру 1, обрабатывают 5-ным водным раствором сернокислого алюминия в количестве 65 от количества, 0...

Номер патента: 796973

Опубликовано: 15.01.1981

Авторы: Душкин, Жуков, Половинкин, Сухобрус

МПК: H02G 5/06

Метки: закрытый, токопровод

...в которых установлены опорные изоляторы с шинодержателями, фиксирующими токоведущие шины:к кожуху, герметизирукяцие крышки иузлы крепления изолятора к патрубку,отличающийся тем,что,ецелью упрощения конструкции и облегчения монтажа токопровода, каждый узелкрепления изолятора к патрубку выполнен в виде стаканас наружным диаметром,равным диаметру патрубка, и зубчатойбоковой поверхностью, снабженной горизонтальными опорными пластинами, причем на внутренней поверхности патрубкавыполнены пазы, форма которых совпадает с формой укаэанных пластин, астакан снабжен ручкой, шарнирно закрепленной на его поверхности, имеющей вверхней части выступ, входящий в пазпатрубка, снабженного полками длязакрепления в них упомянутых пластинузла крепления...

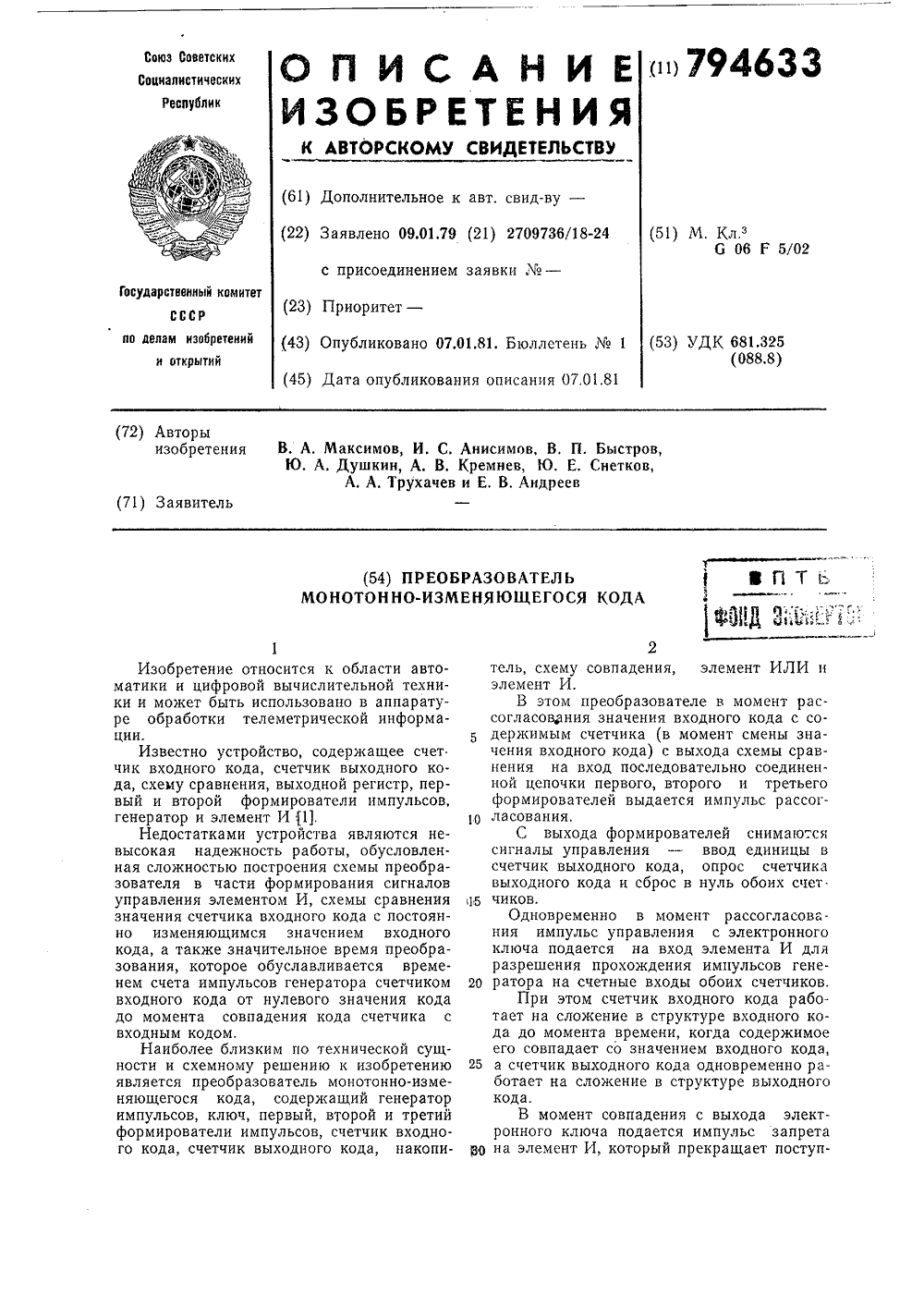

Номер патента: 794633

Опубликовано: 07.01.1981

Авторы: Андреев, Анисимов, Быстров, Душкин, Кремнев, Максимов, Снетков, Трухачев

МПК: G06F 5/02

Метки: кода, монотонно-изменяющего-ся

...форми 4рователя импульсов 8, выход которого сое. лннен с входом регистра 6 и входом третьего формирователя импульсов 9, выход которого соединен со сбросовым входом счетчика 5 и установочным входом счетчика 3, выходы которого соединены с группой входов дополнительного элемента ИЛИ 10, выход которого соединен со вторым входом элемента И 2. Преобразователь работает следующим образом.В исходном состоянии значение содержимого счетчика 3 равно нулю, и преобра. зователь находится в равновесии. При изменении значения входного кода (изменении значения младшего разряда входного кода) с выхода шины младшего разряда входного кода выдается импульс смены кода на вход формирователя импульсов 7, с выхода которого импульс управления через элемент ИЛИ 4...

Номер патента: 782155

Опубликовано: 23.11.1980

Авторы: Андреев, Быстров, Душкин, Кот, Кремнев, Максимов, Снетков

МПК: H03K 13/24

Метки: двоичного, десятичный, код, кода, последовательного, преобразования

...переключателя 1 импульс третьего разряда последователь"ного двоичного кода через элемент 24поступает на вход линии 17 задержки,с первых четырех отводов которойсии".маются четыре параллельно-последовательных импульса и поступают на элемент 12, с выхода которого четырепоследовательных импульса через элемент 4 поступают на счетный вход счетчика 18 для заполнения первой декадысчетчика 18.60 Четвертый тактовый импульс перебрасывает переключатель 1 с третьегоположения в четвертое. С четвертоговыхода переключателя 1 снимается напряжение разрешения на элемент 5. На65 остальные элеМенты И выдается за782155 прет. Одновременно с четвертым тактовым импульсом импульс четвертого разряда последовательного двоичного кода ерез элемент 24 поступает на...

Номер патента: 782006

Опубликовано: 23.11.1980

Авторы: Востров, Гасюк, Душкин, Жуков, Половинкин, Фомин

МПК: H01H 31/00

Метки: контактов, подвижных, разъединителя, фиксатор

...3, неподвижно закрепленного на оси 2, выйолнеаны дугообразными, причем радиус кривизны поверхностей 4 и 5 равен расстоянию отцентра оси 11 до поверхности ролика7 или 8. Разъединитель содержит также неподвижные контакты 15, установЛЕННЫЕ На СбсрНЬХаШИНаХ 16.Фиксатбр подвижных контактов разъе.динителя работает следующим образом.Вбтключеаййом" полокении все элементы фиксатора занимают полохение,"айоказаанноеа на фйг. 1 и 2, в которомих удерживает пружина 14. При включении аппарата рычаг управления воздействует на тягу 10, которая черезшарнир 9 действует на защелку б, поворачивая ее вокруг оси 11 нращенияпротив часовой стрелки. Вместе с -"осью 11 поворачивается против часовойстрелки и жестко соединенный с нейподвижный контакт 1. При...

Номер патента: 753417

Опубликовано: 07.08.1980

Авторы: Балтрашевич, Душкин, Интизаров

МПК: A23K 1/00

Метки: безмикробных, животных, кормления, микрофлорой, полезной, поросят, преимущественно

...- 5 млн микробных клеток). 5с соавторами,1971), предложен для лечения и профилактики желудочно-кишечных заболеваний у людей и животных, является действующим началом препарата Бифидумбактерина, выпускается предприятием по производству бактериальных препаратов научно-исследовательского института эпидемиологии и микробиологии МЗ РСФСР. ВИЫоЬас 1 егшгп Ьйс 1 цгп штамм 1 применим в дозах от 100 млн. до 1 млрд. микробных клеток.2-я ампула содержит Еас 1 оЬас 111 цз ас 1- г(орЬ 11 цз штамм336. Получен из Всесоюзного научно-исследовательского института молочной промышленности (центральная лаборатория микробиологии Министерства мясной и молочнОЙ промышленности СССР). Выращивается на молоке. Применим в дозах от 100 млн. до 1 млрд. микробных...

Номер патента: 738003

Опубликовано: 30.05.1980

Авторы: Апольцев, Востров, Душкин, Жуков, Половинкин

МПК: H01H 31/00

Метки: заземляющий, разъединитель

...Своей25третьей вершиной треугольный рычаг 12жестко закреплен на валу 16, на которомзакреплена также крышка 17, выполненная с возможностью вращения вокруг вала16, при появлении избыточного давления 1 Огазов от возникшей в. отсеке 18 шкафаэлектрической дуги, Фазы защищаемоговысоковольтного оборудования, например сборных шин, имеют отпайки 19,которые снабжены неподвижными заземляющими контактами 20, закрепленнымина опорных изоляторах 21. Перемещение крышки 17 ограничивается упорами22 и 23.Заземляющий разъединитель работаетследующим образом,В нормальном режиме все элементыразъединителя занимают положение, показанное на фиг. 1. При этом крышка 17удерживается взакрытом положениипружиной 14. При возникновении в отсе"ке 18 электрической дуги...

Номер патента: 719557

Опубликовано: 05.03.1980

Авторы: Бирюков, Душкин, Жуган, Миронов, Павленко, Сапожников, Смелянский

МПК: A01G 1/06

Метки: винограда, калибровки, нарезки, черенков

...радйсу" от"ос ЙфъЖения.тального стола 14 с бункерами 10 и подачекулачки 16.=черейКа, находящегося в бункере, в зонуНатраектории движения черенка в бун-механизма 17,кере 10 в"зоне его"верхнего торца располо- После обрезкй на"заданную-длину чережен механизм 17 окончательной обрезки нокпродолжает перемещаться с бункером 10черенков. Под бункерами 10 расположены до того момента, когда фиксирующий элесборные емкости 18. " . мент 15 этого бункера войдет в контактУстройство работает следующим образом,с одним из калибрующихупоров; в резульНеразрезанная подвоинаялоза"подается " тате чего подвижная пластина 12 освобож "= бйераторбм-вручйуюнижним койотом"Йа "про- ""дается и"поворачйвается в"шарнире, а черетиворежущий упор 4 и нож 2...

Номер патента: 718202

Опубликовано: 29.02.1980

Авторы: Доценко, Душкин, Мителев

МПК: B21D 43/00

Метки: органа, подающего, приводом

...подачи Х. Задатчик длины пути работает в режиме вычитания импульсов и навыходе всегда имеет число, соответствующее оставшемуся пути,Импульсы поступают также в клапан 5 ииз него на вход счетчика 6 схемы длины пути, проходимого подающим органом, работающего в режиме сложения импульсов,Кроме того, импульсы с генератора 1 поступают на вход умножителя 7, которыйпри каждом входном импульсе выдает иавход задатчика 8 длины пути проходимогоподающим органом, и импульсов, напримертри импульса. Задатчик 8 длины пути, проходимого подающим органом, работает врежиме вычитания, в задатчик длины путипредварительно заносится величина подачи Х, Поскольку в задатчик длины пути поступает в и раз больше импульсов, чем навход привода подачи, записанное в...

Номер патента: 715931

Опубликовано: 15.02.1980

Автор: Душкин

МПК: G01B 11/06

Метки: жидкой, пленки, прозрачного, стенках, толщины, трубопровода

...течет жидкость, прикладывают призму с цилиндрической гранью, облучаютее световым пучком, измеряют сдвиг границыполного внутреннего отражения о г поверхиоси:пленки и по величине этого сдвига определяют толщину жидкой пленки.На чертеже показано устройство для реализации описанного способа.На цилиндрический канал 1 с текущей жидкой пленкой,2 наложена без зазоров и высту. пов измерительнаяпризма 3 с цилиндрической гранью. Устройство включаег в себя объ. ектив 4, щелевую диафрагму 5, входную лин. зу 6, фотоэлектрический приемник 7 излуче. ния, объектив 8, щелевую диафрагму 9 и источник 10 света.Устройство работает сНа входную грань прис помощью объектива 8акаэ 9511/3Подписное ЦНИИПИ раж 801 3 7 освещаемой источником 10, На выходной грани...

Номер патента: 715055

Опубликовано: 15.02.1980

Авторы: Андрианова, Бернацкий, Гриненко, Душкин, Карагишиева, Климчук, Хармац

МПК: A01D 46/00

Метки: отделения, растений, стержень, устройства, ягод

...закрепленный на обойме силовой эластичный элемент.Цель изобретения - повышение прочности и увеличение срока службы стержня.Указанная цель достигается тем, что силовой элемент выполнен в виде пучка пальцев, расположенных по периферии его сечения и связанных между собой установленными с интервалом втулками, при этом пучок пальцев снаружи обмотан проволокой и заключен вместе с втулками в термопластичный эластомер. В качестве эластомера используют полиэтилен.На фиг. 1 показан предлагаемый стержень, общий вид; на фиг. 2 - сечение А - А фиг. 1.Стержень снабжен установленными с интервалом втулками 1, по наружной поверхности которых размещены пальцы 2. Внешняя поверхность стержня обмотана проволокой 3 и заключена вместе с...

Номер патента: 714552

Опубликовано: 05.02.1980

Авторы: Гасюк, Душкин, Еремин, Жуков, Половинкин, Шмидт

МПК: H02B 13/00

Метки: комплектного, распределительного, устройства, ячейка

...разъединителя, причем шкаф снабжен опорными стой. ками и установлены над трансформатором.С целью использования ячейки для установки с трансформаторами различных габари-тов, опорные стойки снабжены крепежнымиотверстиями, расположенными на различнойвысоте.В нижней, части корпуса шкафа закрепленыпластины с крепежными отверстиями,На фиг. 1 изображена предложенная ячейкакомплектного распределительного устройства;на фиг. 2 и 3 - то же, разрез А - А";в рабочем и отключенйом положениях; на фиг, 4и 5 - каретка и ее связь с приводом и штор. 25ЙЙМЙ.Ячейка комплектного распределительногоустройства включает в себяшкаф 1, в крышке 2 которого закреплены высоковольтныевводы 3 с неподвижными контактами 4разъединителя, высоковольтные предохранители...

Номер патента: 709915

Опубликовано: 15.01.1980

Авторы: Душкин, Жибоедов, Коломенцев, Кулюкин, Скотников

МПК: F23D 11/04

Метки: газожидкостная, форсунка

...в поршне 3 выполнен канал 8, сообщенный с магистоалью 7 подвода газа. форсунка также, снабжена регулятором натяжения пружины, выполненным,например, в виде винта 9. Сопловой насадок 5 со стороны пружины 4 выполнен. коническим. что обеспечиваез центрирование пружины относительно сопла, и с острой кромкой ва входе в709915 Р,Гиэатуллииерова Корректор Ю.Ка Составит Техред Л. А.Пейсоч ак каз 8742/43 Тираж 619 Подписи ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, З, Раушская наб., д. 4/филиал ППП ф Патентфф, г.ужгород ктная,4 сопло для интенсификации вихреобразования, способствующего коагуляции мелких капель.При работе форсунки жидкость подается через магистраль 2 в полость пружины 4, а газ поступает в...

Номер патента: 685886

Опубликовано: 15.09.1979

Авторы: Богданов, Душкин, Королев, Круглов, Куц, Руснак, Тутова

МПК: F26B 17/10

Метки: кормовых, микробиологических, препаратов

...В камеру 1 предварительной сушки при ломова загрузочного устройства 13 загружают налолнитель, например отруби,количестве,3 685886 4 достаточном для создания в камере 1 псевдо. ры 1 предварительной сушки и камеры 3 досушожиженного слоя высотой 400 - 500 мм. ки производится через патрубки 14 и 15 в сис.Псевдоожижение наполнителя производится тему пылеулавливания для осаждения унесен- горячим воздухом, подаваемым через наклон- ных пылевндных фракций наполнителя н биоиую газораспределительную решетку 8.препаратов, которые могут быть снова возвра.Гранулятором 5 на псевдоожиженный слой щены в камеру 1. 2 наполнителя подают гранулы пастообразной Предлагаемый способ обеспечивает ннтенси. биомассы, Биомасса в виде пасты падающим...

Номер патента: 674727

Опубликовано: 25.07.1979

Авторы: Белов, Душкин, Паламарчук

МПК: A01G 17/08

Метки: подвязки, растений

...2 - расположение водил; на фиг, 3 - технологический процесс подвязки растений,Устройство для подвязки растенийвключает навесную на трактор раму с к ханизмами вертикального ного перемещения. Рама 1 со и;токами 2, позволя щаться в горизонтальном6747 3ные на общей оси 10, Водила Я и 9 несут шпиндели 11 и 12, связанные с шестернями 6 и 7,На нижних концах шпинделей укрепленыскрепляющие головки 13, 14. В скрепиющих головках размещены скобоформирующие устройства. Водила 8, 9 связаныодно с другим пружиной 15. Упоры 16 и17 ограничивают сближение между собойводил и скрепляющих головок, Корпус 1 о1 несет на себе формирующие растениящетки 18 и 19. Впереди корпуса 1 расположены кассеты 20 и 21 с лентами 22и 23. Привод машины осуществляется отвала...

Номер патента: 674135

Опубликовано: 15.07.1979

Авторы: Востров, Душкин, Половинкин

МПК: H02B 11/02

Метки: комплектного, распределительного, устройства, шкаф

...чертежами. На токоведущим частям 5 и 6, при этомФиг, 1 показано положение узлов штор Шторки удерживаются в закрытом полоного механизма при эакрытйх"шторках женин пружиной 31 за счетее вращаюна Фиг. 2 изображено положение узлов щегося момента, действующего на рычагшторного механизма при открытых штор" 10 и тягу 11.ках, то есть при Вкаченнбм выкатном При вкатывании выкатной тележки 1элементе; на Фиг. 3 дан общий вид 30 в шкаф штырь 29 воздействует на повошторного механизма в шкаФу КРУ при ротную вилку 7, вращая ее по часовойзакрытых шторках. стрелке. В свою очередь, вилка 7 поШкаф комплектного распределитель- ворачивает по часовой стрелке рычагного устройства 1 (фиг. 1) содержит .10, который через тягу 11 воэдейству "выкатную тележку...

Номер патента: 667848

Опубликовано: 15.06.1979

Автор: Душкин

МПК: G01M 11/00

Метки: многофазного, оптических, потока, характеристик

...изнутри стенками, фокусирующая оптическая линза 3 измерительной системы,узел крепления 4 смотровой трубы к стенкам канала, регулятор 5 расхода защитного газа, датчик 6 полного давления многофазной среды, корпус устройства 7, штуцер 8 для подвода защитного газа, приемникизлучения 9.Измерения оптических характеристик на- чинают с подачи защитного газа в корпусустройства 7, при этом оптически прозрачный газ выходит через смотровую трубу 2=ламинарно отиосительно основного потока,что обеспечивается выбором дйаметта-смот-"ровой трубы, на порядок меньшим, чем гидравлический диаметр потока. Известно, чтопри течении в трубе масштаб наиболееэнергоемких вихрей составляет не менее десятой дбХй=гидравлггческого дйаметра ка- нала и при диаметре...

Номер патента: 633561

Опубликовано: 25.11.1978

Автор: Душкин

МПК: B01D 46/24

Метки: газа, сепаратор

...и перфорированного стакана 4 из корпуса 2, при этомкольцевые перегородки 5 счищают час тицы из корпуса 2 сепаратора.Отделение более эффективно приустановке поглощающего частицы фильтра 7, который эа счет сил а 4 гезииудерживает частицы на своей поверх ности. Для жидких частиц фильтр 7изготавливают иэ смачиваемого, тканого материала, что способствует отсасыванию пленки жидкости капиллярнымисилами.15 На чертеже представлен сепаратор,общий вид,Сепаратор содержит входной патрубок 1, корпус 2 с Фланцами для соединения, вставку 3, установленнуюв месте соосного соединения корпуса2 с входным патрубком 1, коаксиальный относительно корпуса перфорированный стакан 4, кольцевые перегородки Ь, закрепленные на наружной поверхности перфорированного...

Номер патента: 622997

Опубликовано: 05.09.1978

Автор: Душкин

МПК: F02C 7/22

Метки: газожидкостная, форсунка

...требуемых расходов газа и жидкости поршень 4 устанавливаетсяв равновесное состояние. При повь 1 шении давления во вспомогательной полости 3 поршень перемещается в новое равновесное положение и тем самь 1 м изменяет Ю режим дробления, Меняя давление во вспомогательной полости 3, иЪюеняют размер капель диспергированной жидкости. 997 4Такое выполнение, газожидкостной.форсунки позволяет варьировать в широкомдиапазоне средний размер капель диспергированной жидкости при требуемыхрасходах газа и жидкости, что значительно расширяет диапазон работы форсунки,Фор мула изобретения1, Гаэожидкостная форсунка, содержащая цилиндрический корпус, разделенный на основную и вспомогательнуюполости подпружиненным поршнем со штоком, имеющими центральный...

Номер патента: 615955

Опубликовано: 25.07.1978

Авторы: Биюков, Думай, Душкин, Захаров, Миронов, Савгира, Савин, Сапожников, Смелянский

МПК: B07C 5/06

Метки: виноградных, диаметру, лоз, сортировки

...явпяетгя низкая производительность, связаннаяр затратой времени рабочим на подачупоз вдоль направпякипих и на укладку ихв соответствующий лоток. Кроме того,после упора черенка в обе направпяющиерабочий,вынужден несколько отвести егоназад лпя того, чтобы через щель прошли 4.неровностИ узлы в местах расположенияпочек н т,п,), которые по размеру эначитэпьно превосходят диаметр позы юместе измерения, Эта операция приводитк дополнительным затратам времени, снижает производительность, а также ухудшает качество сортировки, так как не искпючается воэможность попадания черенков в смежный поток с иным интерваломсортировки,6 Наиболее близким к изобретению является устройство дйи сортировки ципивдрвческнх предметов по диаметру, содержащее...

Номер патента: 470130

Опубликовано: 25.06.1978

Авторы: Бирюков, Бужор, Думай, Душкин, Жуган, Савин, Элькин

МПК: A01G 1/06

Метки: прививки, черенков

...барабана, равным полонине угла межцу осями вращения бара"баиов,Это позволяет обеспечить соосн ьчеренков привоя и подводяНа чертеже изображена предлагаемаяустановка,Установка состоит из двух бараба"нов 1 и 2, синхронно вращающихся вокруг осей, которые пересекаются под углам,А. На барабанах установлены призматические зажимы 3 и 4 так, что осипомещенных в них черенков лежат вплоскостях, проходящих через оси вращення барабанов, а с плоскостью барабанаобоазуют уголТакое расположение зажимов обеспечиточке максимального сближениянов соосность черенков подвоя ирасположенных в.противостоящих оложенче плоскостей барабановом дает возможность разместитьими рабочие органы 5 для копул10 ционных срезов на подвое и привое, например фреэы для...

Номер патента: 611321

Опубликовано: 15.06.1978

Авторы: Гасюк, Душкин, Половинкин, Шмидт

МПК: H05K 5/00

Метки: блоков, перемещения, установки

...основаниях и каретки закреплены захваты с возможностью взаимодействия их между собой при перемещении блока.На фиг. 1 представлено предлагаемое устройство для установки и перемещения блоков в ра. бочем положении; на фиг, 2 - устройство с вьщ. винутым блоком; на фиг, 3 - разрез по А - А на фиг, 2; на фиг. 4 - механизм выдвижения в уверазмещенные в направляющих 2 и закрепленныедополнительным роликом 7 с возможностью взаимодействия его с кареткой. На направляющих 8основания блока 3 и направляющих 4 кареткизакреплены захваты 9.и 10 с возможностью взаимодействия их между собой при перемещенииблока. Устройство работает. следующим образом.При выдвижении блока 3 его опорные роли.ки 11 перемещаются в направляющих 2, при этомнаправляющие 8...

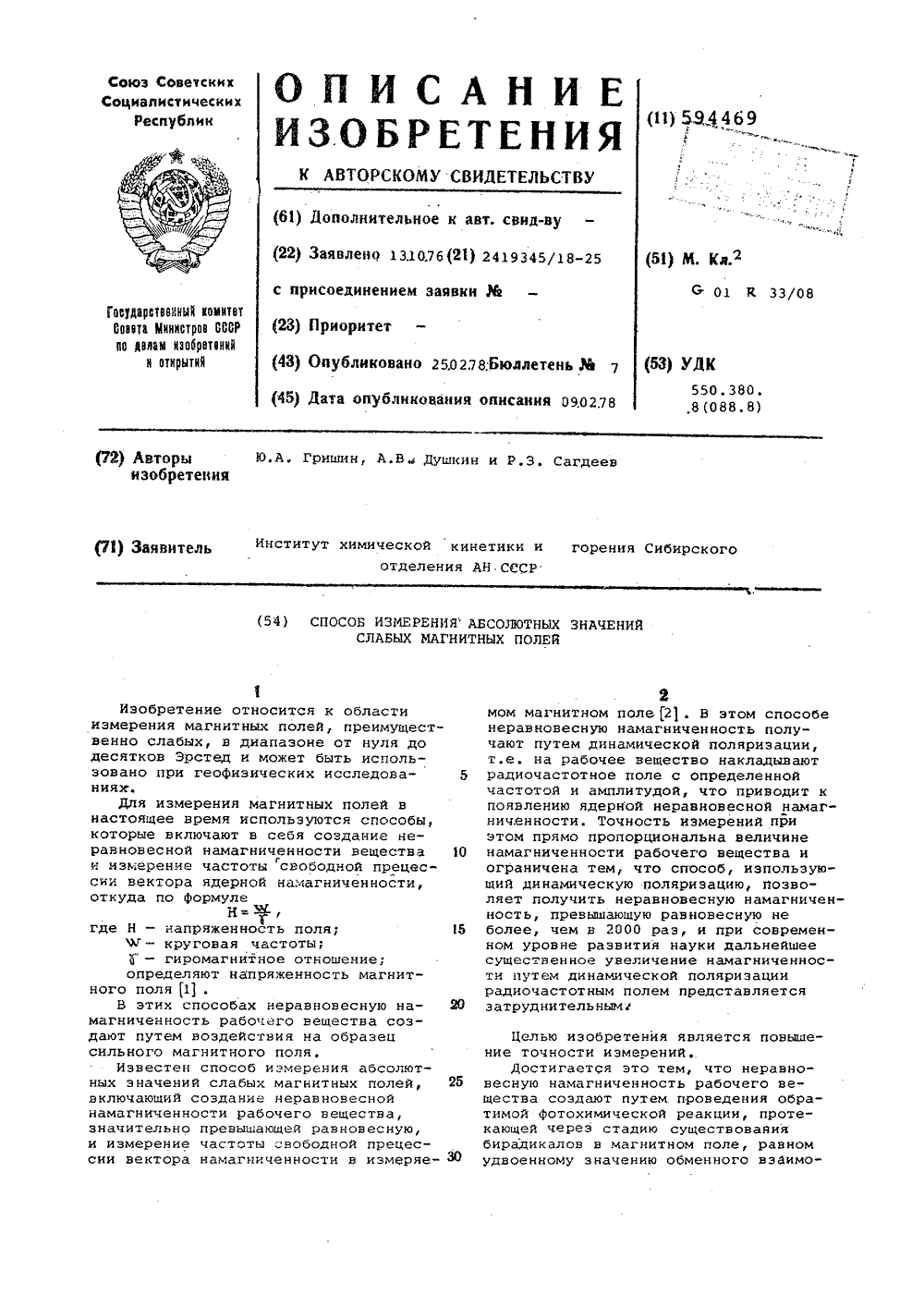

Номер патента: 594469

Опубликовано: 25.02.1978

Авторы: Гришин, Душкин, Сагдеев

МПК: G01R 33/08

Метки: абсолютных, значений, магнитных, полей, слабых

...превышающей равновесную,и измерение частоты =вободной прецессии вектора намагниченности в измеряе- З 0 Целью изобретения является повышение точности измерений,Достигается это тем, что неравновесную намагниченность рабочего вещества создают путем проведения обратимой Фотохимической реакции, протекающей через стадию существования бирадикалов в магнитном поле, равном удвоенному значению обменного взаимо594469 Формула изобретения Составитель В. МещеряковТехред З,Фанта Корректор П. Макаревич Редактор Е. Гончар.(ир ж Я Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по дедам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 83146 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 действия между неспаренньпи...

Номер патента: 586869

Опубликовано: 05.01.1978

Авторы: Душкин, Жуган, Захаров, Миронов, Павленко, Сапожников, Смелянский

МПК: A01G 1/06

Метки: нарезки, черенков

...ограни читель длины черенков, выполненный в.виде двуплечего рычага 12, установленного шарнирно и регулируемого по длине, например, путем перемещения опоры в направляющих. 25Для поддерживания подаваемой виноградной лозы установлена направляющая 13,Ограничитель длины черенка сблокирован посредством переключателя 14 и электромагзита 10 с улавпивателем глазков, копиры . 30 которого, в свою. очередь, посредством переключателей 15, 16 и 17 и электромагнитов 18 и 19 сблокироввны с ножом 4 отрезного устройства.Устройство работатет следующим образом, 35Заготовленная виноградная лоза или выходящая после ослепления поза роликами 1 через направляющий конус 2 и разведенные электромагнитом 10 кронштейны 6 с копи- рами 7 цо направляющей 13...

Номер патента: 575720

Опубликовано: 05.10.1977

Авторы: Востров, Гасюк, Душкин, Половинкин

МПК: H02B 11/02

Метки: комплектных, механизм, распределительных, устройств, шкафов, шторный

...выкатной25элемент и щторный механизм при выкатанномвыкатном элементе; на фиг. 2 - шторный юханизм, общий вид; на фиг. 3 - то же, вид сверху (вид А - А фиг. 2); на фиг. 4 (вид Б фиг. 2) и 5 (вид В фиг. 4) - элементы шторного механизма при закрытых шторках; на фиг, 6 - то же, при открытых,Шторный механизм включает выкатной элементс закрепленной на его передней части наклонной направляющей 2 и ролики 3, установленные на шторках 4 и взаимодействующие с наклонной направляющей при вкатывании выкатного элемента в шкаф 5. Двустворчатые вертикальные шторки 4 соединены с валами 6, выполненными с возможностью вертикального перем" щения во втулках 7, жестко связанных с корпусом шкафа, Втулки 7 имеют пазы под штифты 8, закрепленные на валах 6,...
