Генератор импульсов

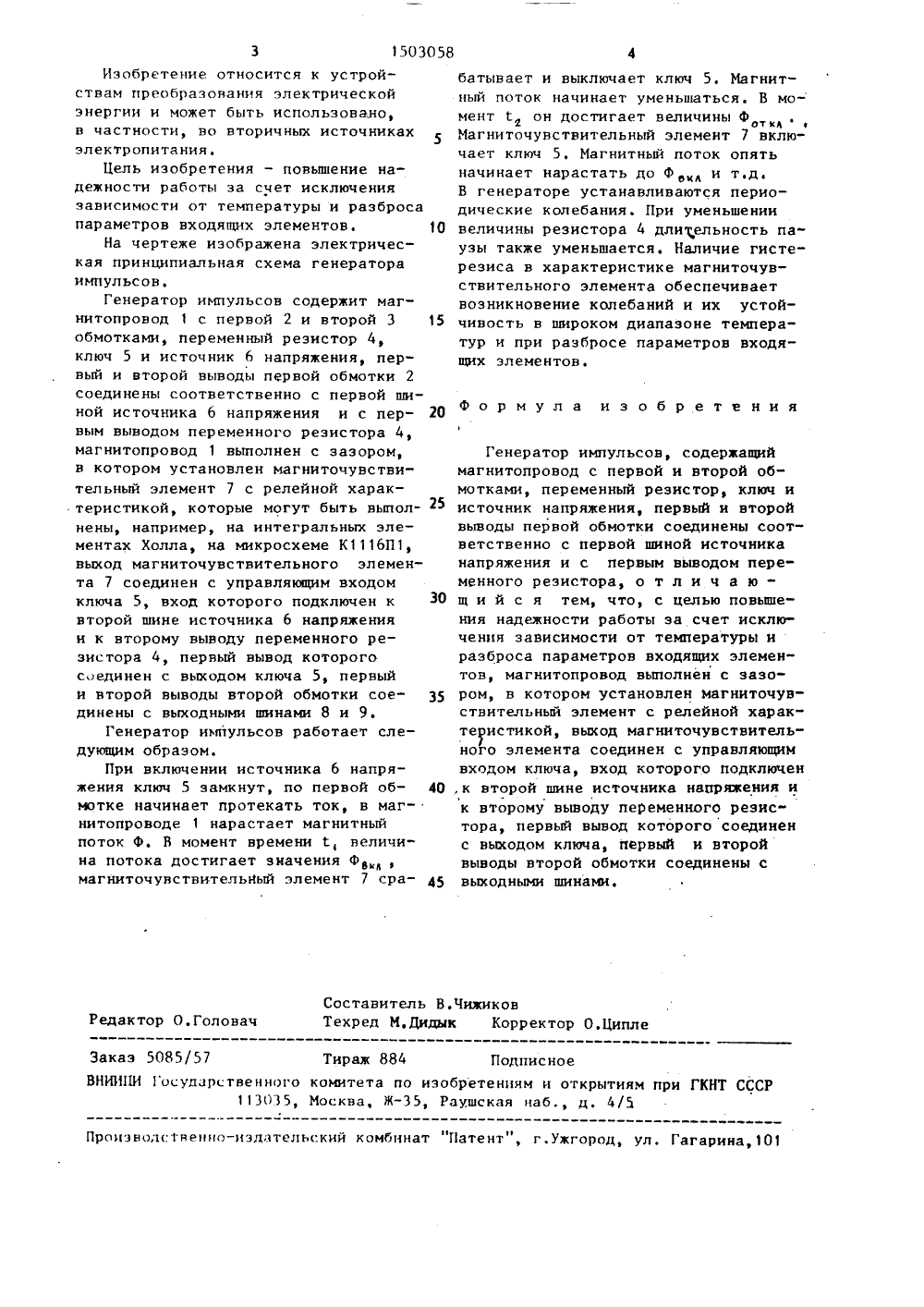

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 80150 д 4 Н 03 К 3/О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГННТ СССР ВЕ.ОВЗНДЯ Ю тэц, ОПИСАНИЕ ИЭОБРЕТЕНИ А ВТОРСКОМУ СВИ ЕЛЬСТВ а полуре.Со(21) 4209178/24-21(56) Хомерики О.К. Полупроводниковыпреобразователи магнитного поля.М.: Энергоиэдат, 1986,Источники электропитания нпроводниковых приборах. /ПодС.Д.Додика и Е.И,Гальперина.ветсткое радио, 1969.Журавлев А.А. и Мазель К.Б, Преоразователи постоянного напряженияна транзисторах, Госэнергоиэдат,1960, с. 3, рис. 3.(57) Изобретение относится к устройствам преобразования электрической1 энергии и может быть использовано,в частности, во вторичных источникахэлектропитания. Цель изобретенияповышение надежности работы в широкомдиапазоне температур и при разбросепараметров входящих элементов за счетполучения импульсов постоянной длительности и регулируемой скважности,Генератор импульсов содержит магнитопровод 1 с первой и второй обмотками 2, 3, переменный резистор 4, ключ5 и источник 6 напряжения. Выполнение магнитопровода 1 с зазором, в котором установлен магниточувствительный элемент 7 с релейной характеристикой, позволило существенно повыситьнадежность работы за счет исключениязависимости режимов работы от режиманасыщения магнитопровода и усиленияключа, 1 ил.1503058 Формула и э о б р е т е н и я Составитель В.ЧижиковТехред М.Дидык Корректор О.Ципле Редактор О.Головач Заказ 5085/57 Тираж 884 ПодписноеВНИИ 11 И Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,101 Изобретение относится к устройствам преобразования электрической энергии и может быть использовано, в частности, во вторичных источниках электропитания.Цель изобретения - повышение надежности работы за счет исключения зависимости от температуры и разброса параметров входящих элементов. 10На чертеже изображена электрическая принципиальная схема генератора импульсов.Генератор импульсов содержит магнитопроводс первой 2 и второй 3 15 обмотками, переменный резистор 4, ключ 5 и источник 6 напряжения, первый и второй выводы первой обмотки 2 соединены соответственно с первой шиной источника 6 напряжения и с пер вым выводом переменного резистора 4, магнитопровод 1 выполнен с зазором, в котором установлен магниточувствительный элемент 7 с релейной характеристикой, которые могут быть выпол нены, например, на интегральных элементах Холла, на микросхеме К 1116 П 1, выход магниточувствительного элемента 7 соединен с управляющим входом ключа 5, вход которого подключен к З 0 второй шине источника 6 напряжения и к второму выводу переменного резистора 4, первый вывод которого соединен с выходом ключа 5, первый и второй выводы второй обмотки сое динены с выходными шинами 8 и 9.Генератор импульсов работает следующим образом.При включении источника 6 напряжения ключ 5 замкнут, по первой об мотке начинает протекать ток, в магнитопроводе 1 нарастает магнитный поток Ф. В момент времени , величина потока достигает значения Ф, магниточувствительный элемент 7 сра батывает и выключает ключ 5. Магнитный поток начинает уменьшаться. В мо- мент 1 он достигает величины ФФ Магниточувствительный элемент 7 включает ключ 5, Магнитный поток опять начинает нарастать до Ф д и т.д.В генераторе устанавливаются периодические колебания. При уменьшении величины резистора 4 длительность паузы также уменьшается. Наличие гистерезиса в характеристике магниточувствительного элемента обеспечивает возникновение колебаний и их устойчивость в широком диапазоне температур и при разбросе параметров входящих элементов. Генератор импульсов, содержащий магнитопровод с первой и второй обмотками, переменный резистор, ключ и источник напряжения, первый и второй выводы первой обмотки соединены соответственно с первой шиной источника напряжения и с первым выводом переменного резистора, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности работы за счет исключения зависимости от температуры и разброса параметров входящих элемен" тов, магнитопровод выполнен с зазором, в котором установлен магниточувствительный элемент с релейной харак" теистикой, выход магниточувствитепь" ного элемента соединен с управляющим входом ключа, вход которого подключен ,к второй шине источника напряжения и к второму выводу переменного резистора, первый вывод которого соединен с выходом ключа, первый и второй выводы второй обмотки соединены с выходными шинами.
