Механизм к ткацкому станку для передвижения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 185769
Авторы: Виноградов, Виноградова, Мартынкин
Текст

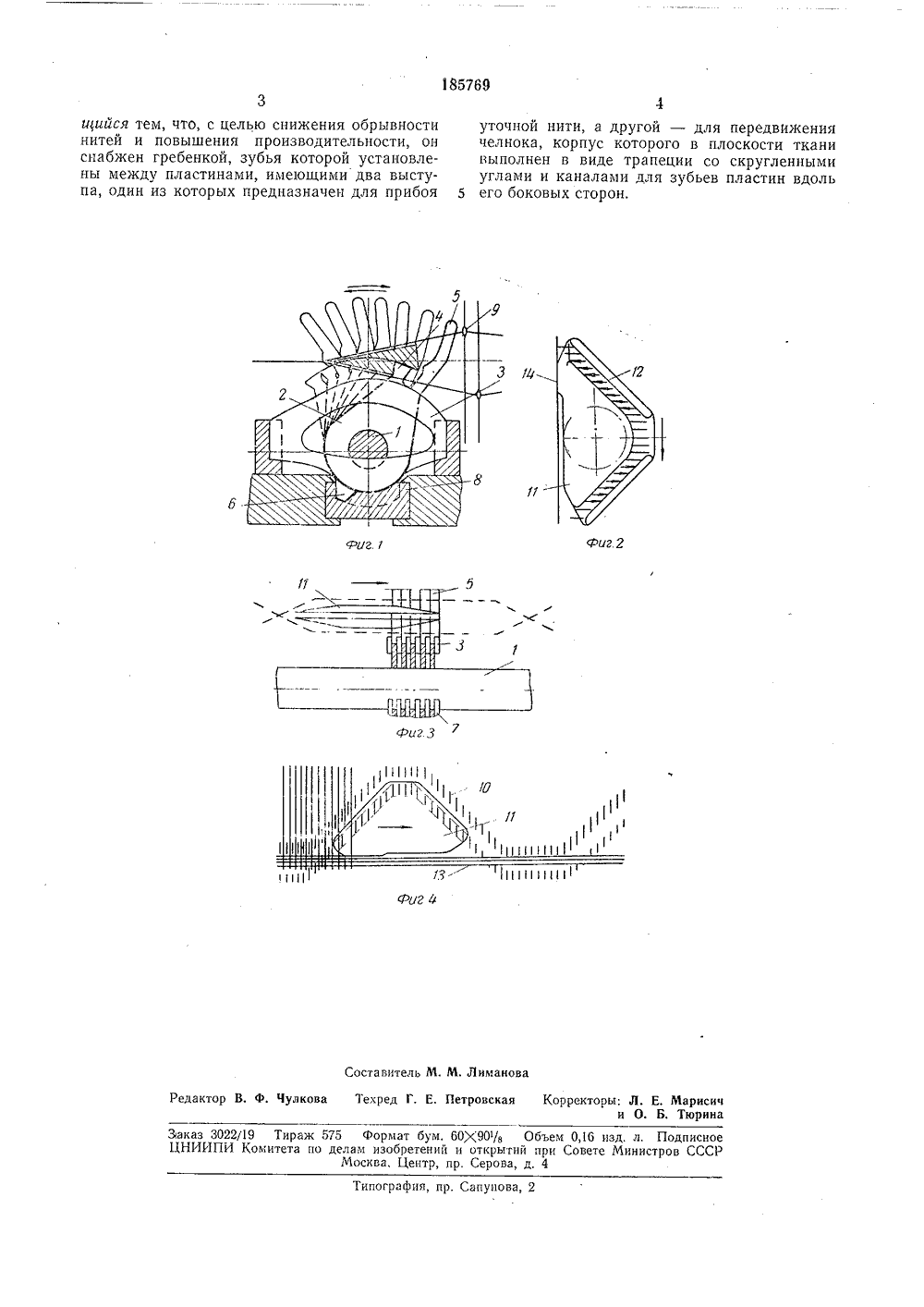

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советски Социалистически РеспуОлииЗависимое от авт. свидетельстваЗаявлено 1 8.. 1 965 (947692/28- 1 2 ) л. 86 с, 17 с присоединением заявкиМПК 0 03 сУДК 677,054,29088,8) риоритетубликовано 13.т 11,1966, Бюлле та опубликования описания 12 Комитет по делам аооретении и открытипри Совете МинистровСССР нь 1.196 Авторыизобретения ртынкин и Н, И. Виноградо И, Г, Виноградов, ф аявител МЕХАНИЗМ К ТКАЦКОМУ СТАНКУ ДЛЯ ПЕРЕДВИЖЕНИЯ ЕЛНОКА В ВОЛНООБРАЗНОМ ЗЕВЕ И ПРИБОЯ УТОЧНОЙ НИТИ К ОПУШКЕ ТКАНИ Предмет изобретения едви- при- ержалу по льное ичавИзвестен механизм к ткацкому станку для передвижения челнока в волнообразном зеве и прибоя уточной нити к опушке ткани, который содержит систему набранных на общем валу по спирали пластин, получающих колебательное движение от подвижного копира,Предлагаемый механизм снижает обрыв. ность нитей и повышает производительность. Это достигается тем, что он снабжен гребенкой, зубья которой установлены между пластинами, имеющими два выступа, один из которых предназначен для прибоя уточной нити, а другой - для передвижения челнока, корпус которого в плоскости ткани выполнен в виде трапеции со скругленными углами и каналами для зубьев пластин вдоль его боковых сторон.На фиг, 1 изображен предлагаемый механизм, вид сбоку; на фиг. 2 - челнок с каналом; на фиг. 3 - механизм, вид спереди; на фиг, 4 - схема передвижения челнока в волнообразном зеве.Механизм содержит систему набранных по спирали на общем валу 1 пластин 2, разделенных прокладками 3. Каждая из пластин имеет по два выступа 4 и 5 и выступ б. Пластины 2 расположены между зубьями стационарно установленной гребенки 7 и получают колебательное движение в направлении от ремиз к опушке ткани и обратно при помощи подвижного копира 8, с которым взаимодеиствует выступ б пластины. При движении последней смещаются относительно друг друга на заданный угол выступы 4 и 5, находящие.5 ся в зеве 9, образуя волнообразный гребень10.Корпус челнока 11 в плоскости ткани выполнен в гиде трапеции со скругленными углами. Вдоль боковых сторон корпуса прохо- О дят каналы 12, в которые входят выступы 4.При колебательном движении пластин 2выступы 4 перемещаются вдоль канала 12 челнока и передвигают его в волнообразном зеве. Перед опушкой ткани выступы 4 выхо.5 дят из зева, а выступы 5, следующие за выступами 4 в одной плоскости, прибивают уточ.нучо нить к опушке 13.Для улучшения ровноты расположения нитей в полотне челнок снабжен выступом 14, О воздействующим на опушку. 25 Механизм к ткацкому станку для пержепня челнока в волнообразном зеве и боя уточной нити к опушке ткани, сод щий систему набранных на общем ва спирали пластин, получающих колебате 30 движение от подвижного копира, отлЗаказ 3022/19 Тираж 575 Формат бум, бОХ 90/а Объем 0,16 изд. л.ЦНИИПИ Комитета по делам изобретений и открытий при Совете МинисМосква, Центр, пр. Серова, д. 4 дписное в СССР Типография, пр. Сапунова,и(ийся тем, что, с целью снижения обрывности нитей и повышения производительности, он снабжен гребенкой, зубья которой установлены между пластинами, имеющими два выступа, один из которых предназначен для прибоя уточной нити, а другой - для передвижения челнока, корпус которого в плоскости ткани выполнен в виде трапеции со скругленными углами и каналами для зубьев пластин вдоль 5 его ооковых сторон.
СмотретьЗаявка
947692
И. Г. Виноградов, Ф. Ф. Мартынкин, Н. И. Виноградова
МПК / Метки
МПК: D03D 41/00
Метки: механизм, передвижения, станку, ткацкому
Опубликовано: 01.01.1966
