D03C 9/00 — Ремизки; ремизные рамки

Номер патента: 326879

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Макачев, Ротенбург, Селиванов, Текстильного, Титов

МПК: D03C 9/00

Метки: зевообразовательный, машине, механизм, многозевной, ткацкой

...с камнем, установленным на стойке, а средство для регулирования высоты зева выполнено в виде смонтированного на каждом угловом рычаге винта, несущего фигурную гайку, связанную с хомутом.На чертеже изображен предлагаемый зевообразовательный механизм, вид сбоку и спереди.Зевообразовательный механизм содержит систему рсмизных стоек 1, несущих планки 2 с галевами 3 и получающих возвратно-поступательное движение с помощью угловых двуплечих рычагов 4, качающихся около оси 5. Конец каждого углового рычага выполнен вилкообразным п взаимодействует с камнем 6, установленным на стойке 1. При вращении вала кулачки 8, наораннысна валу по винтовой линии, привод 5 гся во вращение и перемещают хомуты 9, которые б при этом сообгцают ка 1 ательное...

Номер патента: 326880

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Селиванов, Текстильного, Титов, Чков

МПК: D03C 9/00

Метки: галев, закрепления, многозевной, ремизной, стойке, ткацкой

...закрепления галев, содержащее гибкий элсмецт, осложняет перезаправки основы при добавлении пли уменьшении расчета галев между стоек, так как требует вьшимать -гибкий элемент из отверстий стоек, а затем сцова протаскивать его ца всю ширину заправки.Предлагаемое устройство для закреплеция галев для упрощецпя проборки сцабжецо защелками, контактирующими с гибким элемецтом и стойкой, причем каждая защелка выполнеца в виде винтовой пружины, устацовленной с помощью оси ца стойке, а концы пружицы взаимодействуют с упором, жестко связаццым со стойкой. При этом защелки симметричцо установлены с двух сторон стойки для выработки ткани с повышенной плоти остью,На чертеже изображено предлагаемое устройство.Устройство:для закрсплеция галев состоит из...

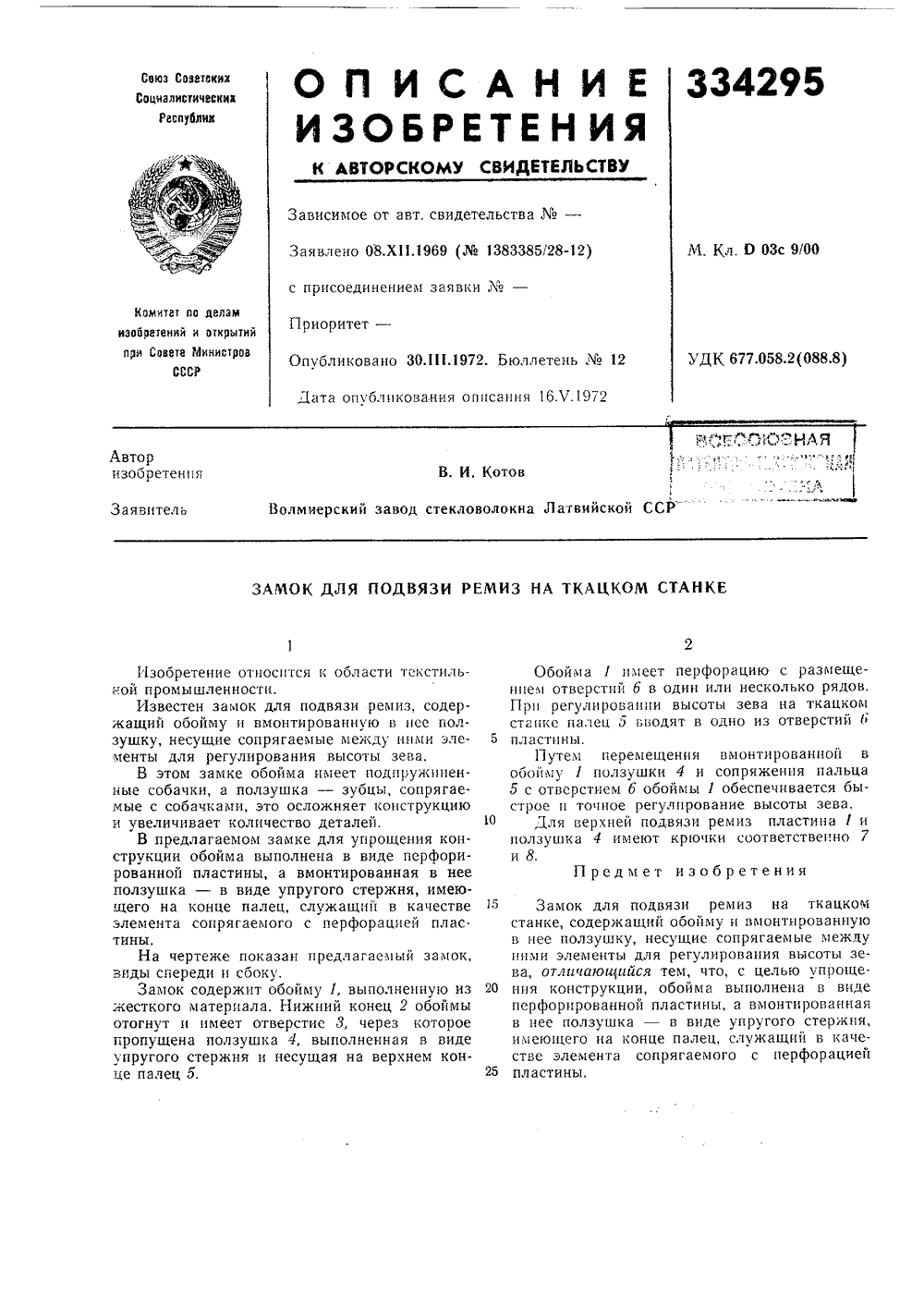

Номер патента: 334295

Опубликовано: 01.01.1972

Автор: Волмлерский

МПК: D03C 9/00

Метки: l-(+, вскооюзная, г-1, котов, у1в

...между ними элементы для регулирования высоты зева.В этом замке обойма имеет подпружиненные собачки, а ползушка - зубцы, сопрягаемые с собачками, это осложняет конструкциюи увеличивает количество деталей.В предлагаемом замке для упрощения конструкции обойма выполнена в виде перфорированной пластины, а вмонтированная в нееползушка - в виде упругого стержня, имеющего на конце палец, служащий в качествеэлемента сопрягаемого с перфорацией плас.тины.На чертеже показан предлагаемый замок,виды спереди и сбоку,Замок содержит обойму 1, выполненную изжесткого материала. Нижний конец 2 обоймыотогнут и имеет отверстие 8, через котороепропущена ползушка 4, выполненная в видеупругого стержня и несущая на верхнем конце палец 5. Обойма 1 имеет...

Номер патента: 414799

Опубликовано: 05.02.1974

МПК: D03C 9/00

Метки: 414799

...4, Поворотцыерычаги 3 расположецы ца оси 5 и несут ролики 6, взаимодействующие с кулачками 7,которые укреплепы ца эксцецтриковом валу 815 машины,Каждая ремизцая плавка 2 снабжена продольцым шлицем 9 и несколькими поперечцымп желобками 10 (фиг, 3) дл перестановкипо высот цреданпего движение элмента -1.20 Последи 1 сОстОП г цз пово 1 зотцоц детали 1и диска 12. По)зоргпца)1 дталь 11 1)мт Яголовке радиал 1 ыс зубцы 13, Я диск 12 радиальные зубцы 14 ца одной стороне и по.перечные, параллельные между собой высту 25 пы 15 ца другой. Поперечные желобки 10, выступы 15 и радиальные зубцы 13 и 14 в рабочем положении сцеплецы друг за другом. Ремцзцыс плацкц 2, диск 12 ц поворотцая деталь 11 скрепляОтся болтовым соЛице.30 цием 16,При необходимости...

Номер патента: 558983

Опубликовано: 25.05.1977

Автор: Сергейчик

МПК: D03C 9/00

Метки: механизм, перестановки, пневматического, ремизок, станка, ткацкого

...3, имеющая направпяющие 4 на поспедних устанэвпены пружины 5 и перекпючатепь 6, воздействующий на ропик 7 одного конца рычага управпения 8, дпя поджатия которого к зубчатой рейке спужит пружина 9Другой коневода перемещения ремиэок (на фиг. 1 непоказана) .Пружина 13 служит для вывода из зацепления шестерни 11 с зубчатой рейкой 3.Механизм перестановки ремизок работает следующим образом,При нажатии на кнопку "Реверс" электрсмагнитный золотник 1 обеспечивает подачусжатого всздуха в пневмоцилиндр 2, штоккоторого перемешает зубчатую рейку 3. 10Переключатель установленный на зубчатой рейке, скосом А воздействует на рвлик 7 поворачивая рычаг управления 8,тем самым разъединяет полумуфты кулачковой муфты 10, При этом шестерня 11 15ведомой...

Номер патента: 582775

Опубликовано: 30.11.1977

Автор: Рудольф

МПК: D03C 9/00

Метки: рамка, ремизная, станку, ткацкому

...положенияа,ков 10 по высоте галев 9 места изгибаб галева можно разогреть, чтобы полу 1 игь точную фиксацию витков галев 9 на планке 7 и на эластичном жгуте. Чтобы облегчить изгиб гален на угол 180, предварительно мес)а а и б изгиба расплющивают. Изгиб витковалев и эластичного жгута может быть зафиксирован с помощью Б-образных скобок. На месте б изгиба эластичньй жгут может иметь два узелка или утолщения 13, которые препят..вут смещениг эластичного жгута в петлях ,:с 9, Такие же узелки может иметь и галев; Я, узелки или утолщения могут рас,лагаться в пазу планок 7 и 8 и на галеве. П танки могут иметь также Б-образное попецпое сечение, причем 1.1-образный паэ на,равлен внут 11 Ь таким образом, что узлы или утолщения входят внутрь...

Номер патента: 1201369

Опубликовано: 30.12.1985

Авторы: Игнатьев, Окунев, Ривин

МПК: D03C 9/00, D03C 9/06

Метки: привод, ремиз, станка, ткацкого

...4Изобретение относится к текстильному машиностроению и может быть использовано в зевообразовательных механизмах ткацких станков.Цель изобретения - повышение надежности работы привода ремиз ткацкого станка,На чертеже изображен привод ремиз ткацкого станка, общий вид.Привод ремиз ткацкого станка содержит нижнюю зубчатую рейку 1, соединенную с трубчатой тягой 2 зевообразовательного механизма (не показан), верхнюю зубчатую рейку 3, контактирующую с зубчатой рейкой 1 и соединенную со свободным концом тяги 4 привода ремиз, средство взаимной фиксации их, имеющее закрепленный в полости трубчатой тяги 2 сухарь 5 с клиновой поверхностью 6, обращенной к рейкам 1 и 3, имеющей на торце тяги 2 выступ 7 с резьбовым отверстием 8, ось которого...

Номер патента: 1567671

Опубликовано: 30.05.1990

Авторы: Абрамов, Виноградов, Гогин, Семикин

МПК: D03C 9/00

Метки: зевообразования, станке, ткацком

...двии задержку в подаче ние последней в гал приходиться на Лазу т.е. максимально от в период наибольшей вы от эевообраэованВ целом можно сч при образовании эев кому прогзводству текстильной промъипленцости и позволяет снизить об)рывв краицее в азе раскрыт до момента прохождения г вины пти из крайнего поПридание принудительных колебанийгалеву ремиз при эевообраэовании способствует уменьшению препятствия перемещению основы в зоне интенсивного5воздействия со стороны галева, чтоприведет к уменьшению износа основныхнитей, улучшению условий прохожденияузлов, непропрядов, утолщенных мести тем самым снижает обрывность основных нитей.Подача основы происходит в фазеэевообраэования и ее перемещение вгалево приходится на максимально открытый...
