Номер патента: 1492243

Опубликовано: 07.07.1989

Авторы: Пронищев, Цирер

МПК: G01N 15/06

Метки: кондуктометрическое

...обусловленную изменчивостью электропроводности жидкой фазы, и повысить чувствительность к частицам с заданными электрическими свойствами. Регулировка этих сопротивлений производится с помощью изменения положе ния электродов Ь более чувствительного к частицам,которые ориентируются вдоль проходног о отверстия, Сигнал с нихретоконого преобразователя 3 поступает через Фазогенераторный преобразователь8 на второй вход сумматора 9, на выходе которого формируется сигнал,пропорциональный объему частицы ирегистрируемый в пересчетном устройстве 12.формула и э о б р е т е н и я1, Кондуктометрическое устройство,содержащее две электрически изолированные емкости, разделенные диэлектрической перегородкой с отверстием,с противоположных сторон...

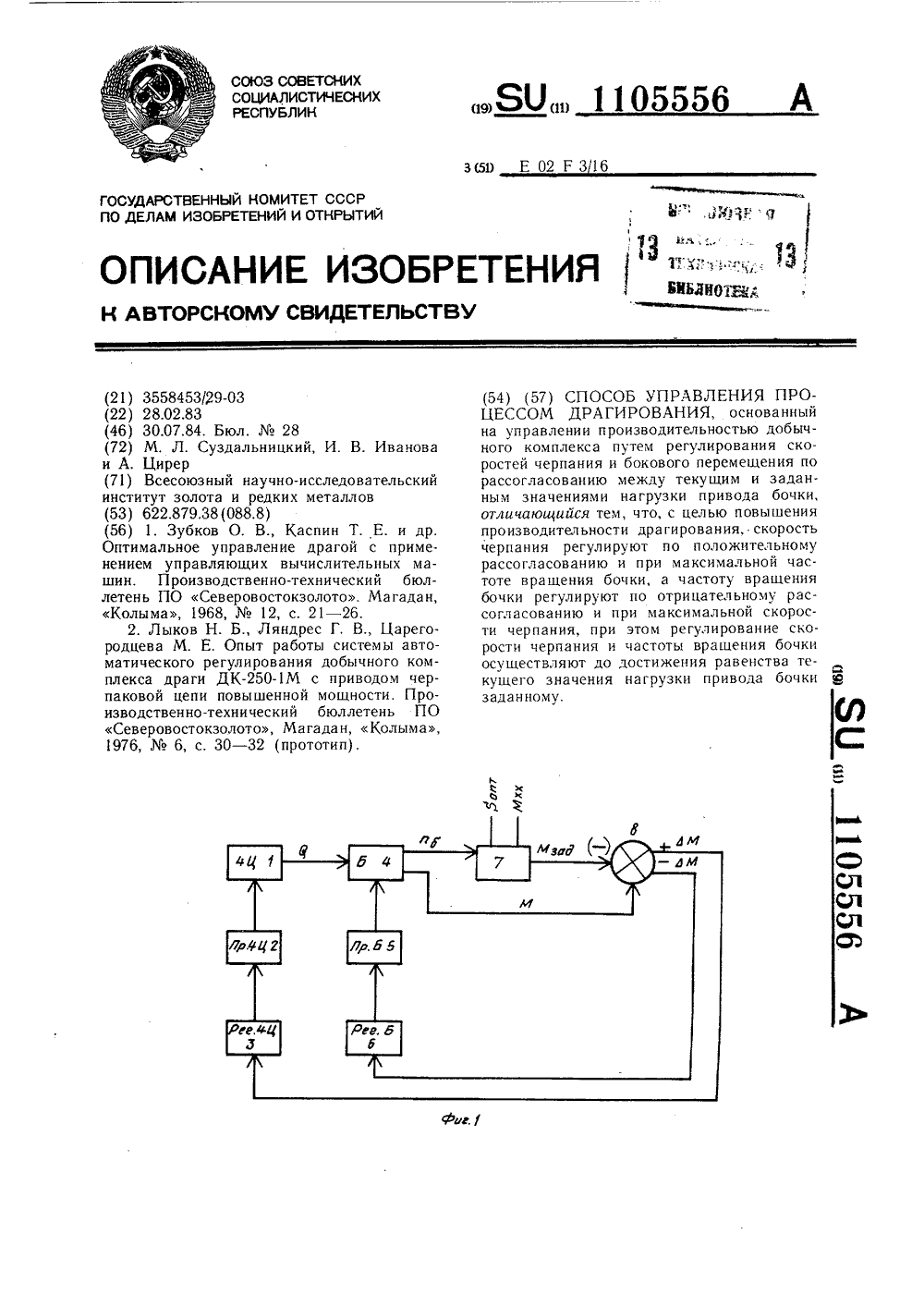

Номер патента: 1105556

Опубликовано: 30.07.1984

Авторы: Иванова, Суздальницкий, Цирер

МПК: E02F 3/16

Метки: драгирования, процессом

...к той частоте, которая требуется для оптимального грохочения при данной (пониженной) производительности добычного комплекса. Завышенная частота вращения бочки приводит 10 к снижению эффективности грохочения, а следовательно, к потерям ценного компонента и неоправданному износу элементов бочки,Цель изобретения - повышение производительности драгирования путем снижения потерь ценного компонента в процессе грохочения при максимальной для конкретных горно-технических условий производительности драги при отработке крепких пород и увеличения производительности бочки при отработке легких пород. 20Поставленная цель достигается тем, что согласно способу управления процессом драгирования, основанному на управлении производительностью добычного...

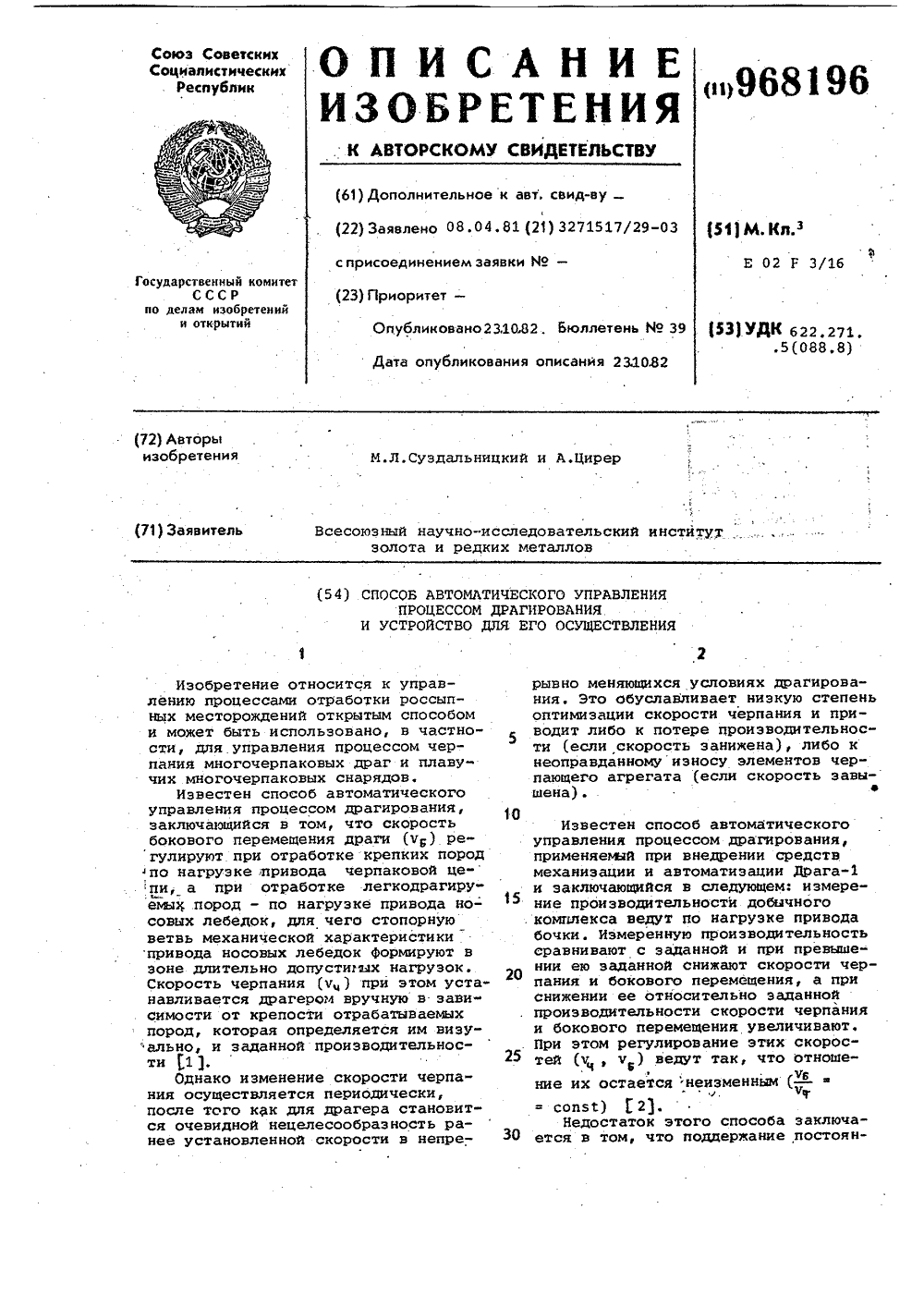

Номер патента: 968196

Опубликовано: 23.10.1982

Авторы: Суздальницкий, Цирер

МПК: E02F 3/16

Метки: драгирования, процессом

....датчика 2 нагрузки привода черпако-, вой цепи, датчика Э нагрузки призо" да носовых лебедок. Выход датчика 1 соединен с одним входом элемента 4 сравнения, на другой вход которого подают сигнал задания нагрузки при.вода бочки (1 .)Выход элемент 4 сравнения связан с одним входом регулятора .5 скорости черпания, а второй его вход - с выходом блока 6 умножения. Три входа блока умнОжения соединены с выходами трех по-роговых устройств 7-9, входи которых соответственно соединены с датчиками 1-3.Два .входа регулятора 10 скорости бокового перемещения связаны с датчиком нагрузок приводов черпаковой цепи 2 и носовых лебедок 3 через элементы 11 н 12 сравнения.Устройство работает следующим об- .разом.Если величины уходки и толщины 4".тружки выбраны...

Номер патента: 804768

Опубликовано: 15.02.1981

Авторы: Прасс, Царегородцев, Цирер, Цысарь

МПК: E02F 3/16

Метки: глубинычерпания, дражного, забоя

...чертеже приведена блок-схемаустройства.Устройство для определения глубины черпания драги состоит из маятникового датчика 1, регистратора 2 икомпенсатора нелинейности 3. Питаниеустройства осуществляется от внешнего источника трехфазного напряжения 4.Маятниковый датчик 1 устанавливается на черпаковой раме (на чертеже непоказана) и содержит маятник 5, расположенный на оси сельсина-датчика б,Регистратор 2 выполнен из сельсинаприемника 7, усилителя 8, исполнительного двигателя 9, кинематическисоединенного с указателем глубины 10и сельсином-приемником 7, расположенным на одной оси с исполнительнымдвигателем 9. Компенсатор нелинейности представляет собой электронный блок, состоящий из управдяемого аналогового фазовращателя...

Номер патента: 723124

Опубликовано: 25.03.1980

Авторы: Прасс, Цирер, Цысарь

МПК: E21C 35/24

Метки: двухканальный, положением, светоприемник

...элемента 8, Выходы сумматоров10 и 11 через элементы автоматического регулирования усиленйя (АРУ) 14и 15, выполненных, например на двухканальных управляемых делителях, иусилители мощности 16 и 17 соединенысо вхоцом демодулятора 18, в качествекоторого может быть использован синхронный детектор. Выход демодулятора18 подключен через усилитель 19 куправляющей обмотке исполнительногодвигателя 20, кинематически связанного с фотоэлектрическим приемником 2,Выход усилителя 17 соединен через усилители. АРУ 21 и 22 соответственно сэлементами ЛРУ 14 и 15, Фотоэлектрический приемник 2 связан также с сельсин-датчиком 23, который соединен через сельсин-приемник 24 с регистратором ширины цражного забоя 25.Двухканальный светоприемник работает...
