Номер патента: 1824531

Опубликовано: 30.06.1993

Авторы: Уркумбаев, Хабиев, Чупиков

МПК: G01N 3/34

Метки: испытаний, образцов, стенд, ударных, усталостных

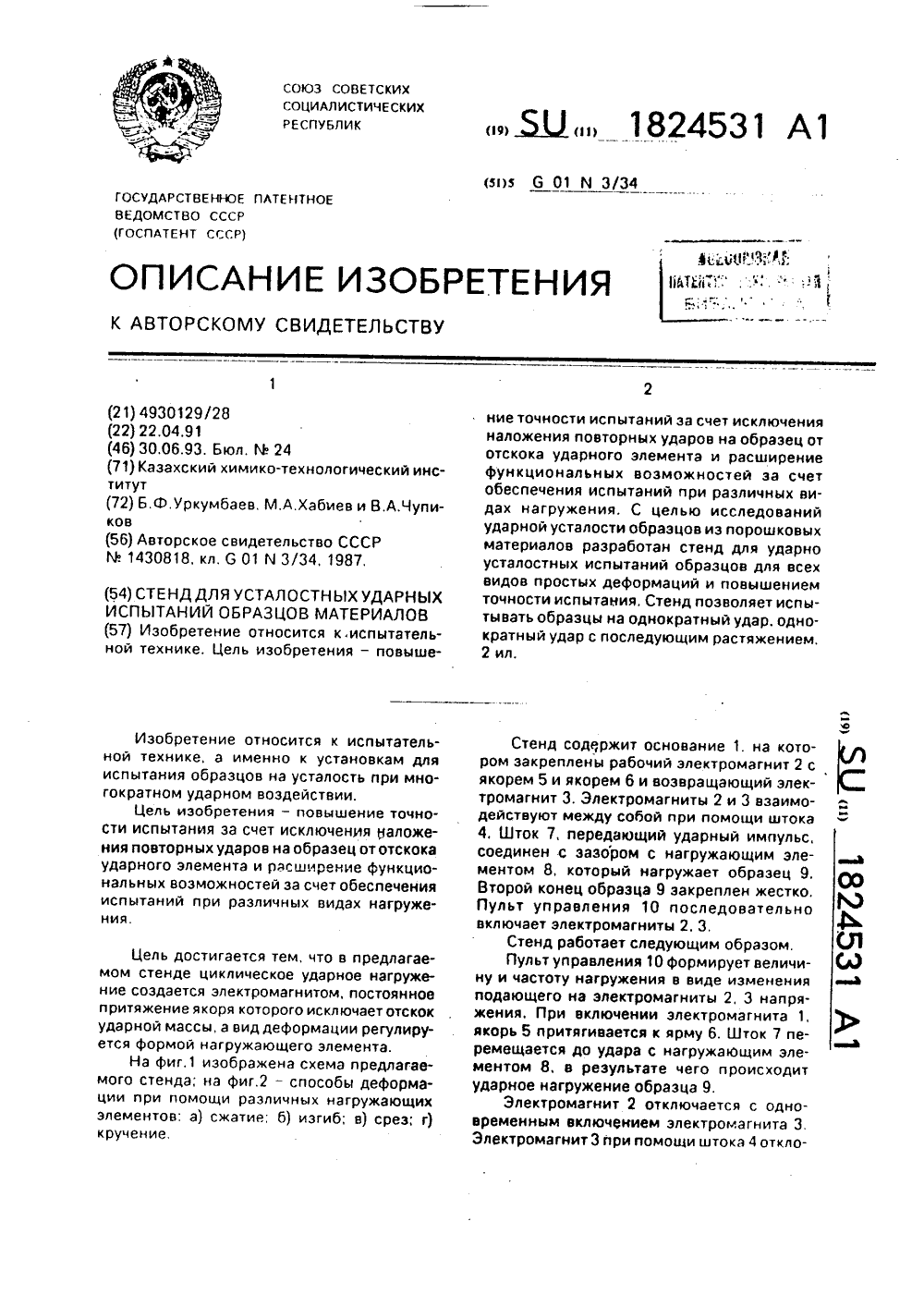

...нагружения в виде изменения подающего на электромагниты 2, 3 напряжения. При включении электромагнита 1, якорь 5 притягивается к ярму 6, Шток 7 перемещается до удара с нагружающим элементом 8, в результате чего происходит ударное нагружение образца 9.Электромагнит 2 отключается с одновременным включением электромагнита 3. Электромагнит 3 при помощи штока 4 откло 1824531няет якорь 5 электромагнита 2 в исходное положение, таким образом осуществляется цикличность нагружения. Усилие удара можно менять положением штока 7 по длине рычага якоря 5, а также изменением величины напряжения, подаваемого пультом управления 1 О в электромагнит 2. Частота ударов зависит от частоты подачи напряжения электромагнитом 2, 3. Отсутствие повторного удара...

Номер патента: 1820121

Опубликовано: 07.06.1993

Авторы: Дружинин, Капоровский, Лавринович, Маклецова, Френкель, Чупиков

МПК: F16K 15/16

Метки: клапан

...седла размещена ниже опорной поверхности. В элементе крепления в плоскости прижимной поверхности со стороны пояска выполнен секторный уступ. 2 ил. При сборке клапана неподвижную часть 9 эластичного запорного органа 8 размещают на опорной поверхности 4 и прижимают поверхность 6 элемента крепления 5 неподвижную часть 9 к опорной поверхности 4, В результате этого уменьшается толщина неподвижной части 9 и секторный выступ 7 отгибает подвижную часть 10 эластичного запорного органа 8; обеспечивая прилегание подвижной части 10 к рабочей поверхности 3 седла 2. Величина изгиба эластичного запорного органа может регулироваться путем подбора степени сжатия его неподвижной части.Под действием перепада давления газа, поступающего в пропускной канал...

Номер патента: 894206

Опубликовано: 30.12.1981

Авторы: Баркан, Беккер, Чупиков

МПК: E21D 23/16

Метки: крепью, механизированной, распределитель

...которого помещена раздаточная втулка 4 с уплотнением 5. В цилиндрическом отверстии втулки 4 установлена плоская кольце- образная шайба 6, которая герметизирована уплотнением 7. Шайба 6 и втулка 4 имеют одинаковую высоту и торцовыми поверхностями прижимаются пружиной 8 через эластичный элемент 9 к плоскому седлу 1 О, в котором выполнены отверстия1 - 13. Отверстие 12 в исходном положении золотника 3 перекрыто втулкой 4 и шайбой 6, отверстие 11 через отверстие 13 соединено со сливной линией, напорная линия подведена к 10отверстию 14. С торцовой стороны большого диаметра золотника 3 расположена управляющая полость 15. Втулка 4 и шайба 6 герметизируются с седлом 10 благодаря усилию, создаваемому пружиной 8 и давлением, действующим на...

Номер патента: 664656

Опубликовано: 30.05.1979

Авторы: Акимов, Каншин, Лавринович, Пытель, Френкель, Чупиков

МПК: A61M 1/00

Метки: жидкости, отсасыватель

...соответствующей выбранной уставке срабатывания регулятора, включается вакуум-насос 1.В начальный период работы вакуум-насоса 1 возрастает разрежение в системе, причем уровень разрежения в поплавковой камере 6 превышает уровень разрежения в приемной емкости 5, в которую через дренажную трубку 16 отсасывается эксудат либо отработанный после промывания полости лекарственный раствор. Возрастающее разрежение в поплавковой камере 6 поднимает подкрашенную воду из сосуда 8 через гибкую трубку 7 в поплавковую камеру 6 до момента воздействия штока 11 поплавка 10 на выключатель 4, размыкающий цепь 3 питания вакуум-насоса 1, Этот момент соответствует достижению уровня разрежения в системе, равного высоте столба подкрашенной воды от зеркала ее в...

Номер патента: 629930

Опубликовано: 30.10.1978

Авторы: Акимов, Дружинин, Дубровин, Зеличенко, Лавринович, Пытель, Умняшкин-Савин, Чупиков

МПК: A61M 1/00

Метки: отсасыватель

...В. А, Умняшкии-СавинЧупиковного или переменного тока с помощью микровыключателя 2.Верхняя часть приемной емкости 3 соединена с верхней частью неподвижного сосуда 6 регулятора шлангом 10. Неподвижный 6 и подвижный 7 сосуды регулятора соединяются гибким шлангом 11, позволяющим перемещать по вертикали заполненный водой сосуд 7 вниз от положения вровень с сосудом 6. Сдвиг сосудов 6 и 7 по вертикали в см (мм) определяет уставку срабатывания регулятора в см (мм) водного столба. Измерение уставки разрежения производится по шкале 12, Через шланг 10 происходит уравнивание отрицательных давлений в приемной емкости 3 и неподвижном сосуде 6. Избыточное отрицательное давление в сосуде 6, равное А см водного столба, поднимает воду из сосуда 7 по...

Номер патента: 605979

Опубликовано: 05.05.1978

Авторы: Беккер, Мищенко, Мушкин, Туткевич, Чупиков, Щербак

МПК: E21D 23/00

Метки: испытания, крепи, механизированной, секций, стенд

...промышленности.По основному авторскому свидетельству У 367261, известен стенд для испытания секций механизированной крепи, включающий раму, силовой гидроцилинцр, подвижную раму, связанную с гидро. домкратом, поворотные рычаги, эксцентрики и подвижную нагрузочную опору, взаимодействующую с одной стороны с эксцентриком, а с другой - с испытуемой секцией,Однако такой стенд не позволяет производить испытания секций крепей с цистанционным управлением, так как при этих испытаниях необходимо дистанционное пооперационное управление испытываемой секцией с одновременным контролем ее состояния. ения с распределителем и датчик605979 3Секция 2 устанавливается на раму 1, включа. ется насосная станция 10 и с помощью домкрата 14 создается заданная...
