Стенд для усталостных ударных испытаний образцов материалов

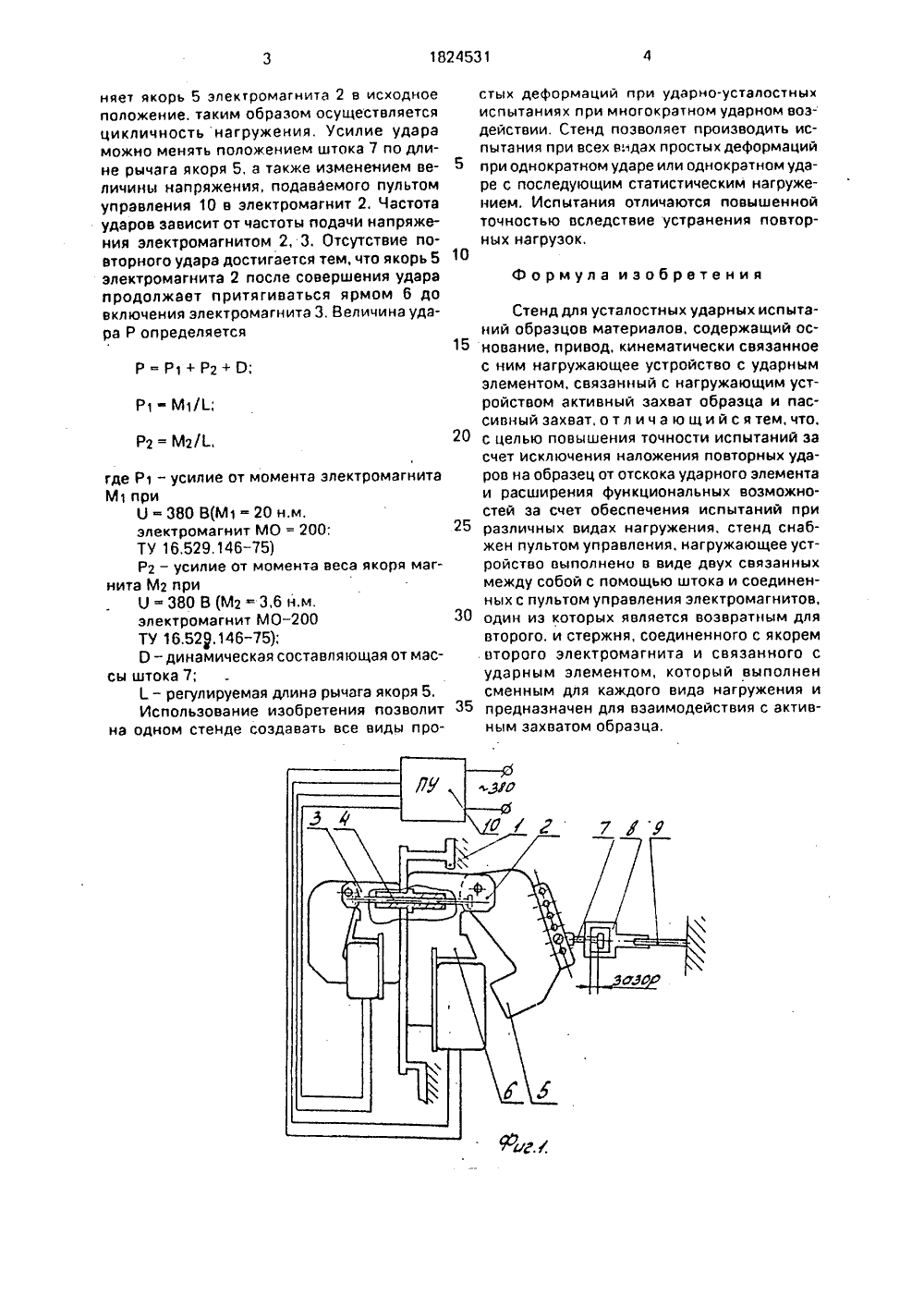

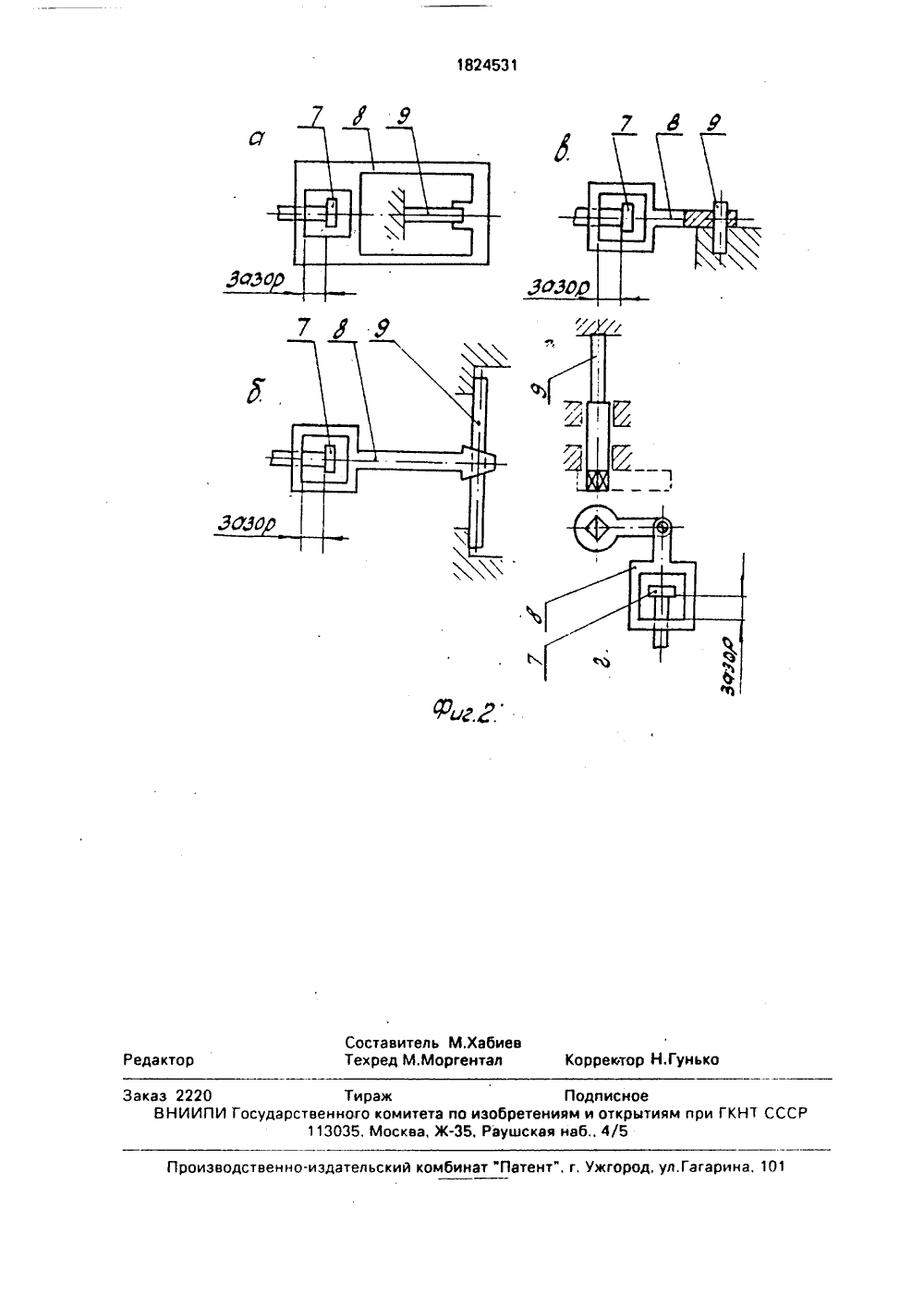

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 182453 9) 01 й 3/ диет;",Ц3 ИСАНИЕ ИЗОБРЕТЕНИ АВТО МУ СВИДЕТЕЛЬСТВУ%24ико-технологический инс в, М,А.Хабиев и В,А.Чупидетельство СССР1 й 3/34, 1987. Цель д мом стенд ние создае притяжени ударной ма ется формоНа фиг ное кок ируга ого стении прилементоручение а ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(54) СТЕНД ДЛЯ УСТАЛОСТНЫХ УДАРНЫХИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ(57) Изобретение относится к.испытательной технике. Цель изобретения - повышеИзобретение относится к испытательной технике, а именно к установкам для испытания образцов на усталость при многократном ударном воздействии,Цель изобретения - повышение точности испытания за счет исключения наложения повторных ударов на образец от отскока ударного элемента и расширение функциональных возможностей за счет обеспечения испытаний при различных видах нагружения,остигается тем, что в предла е циклическое ударное нагр тся электромагнитом. постоян е якоря которого исключает от ссы, а вид деформации регул й нагружающего элемента. ,1 изображена схема предла а; на фиг.2 - способы дефор омощи различных нагружаюа) сжатие; б) изгиб; в) сре ние точности испытаний эа счет исключения наложения повторных ударов на образец от отскока ударного элемента и расширение функциональных воэможностей за счет обеспечения испытаний при различных видах нагружения. С целью исследований ударной усталости образцов из порошковых материалов разработан стенд для ударно усталостных испытаний образцов для всех видов простых деформаций и повышением точности испытания, Стенд позволяет испытывать образцы на однократный удар, однократный удар с последующим растяжением.2 ил. Стенд содержит основание 1, на котором закреплены рабочий электромагнит 2 с якорем 5 и якорем 6 и возвращающий электромагнит 3. Электромагниты 2 и 3 взаимодействуют между собой при помощи штока 4, Шток 7, передающий ударный импульс, соединен с зазором с нагружающим элементом 8, который нагружает образец 9. Второй конец образца 9 закреплен жестко, Пульт управления 10 последовательно включает электромагниты 2, 3,Стенд работает следующим образом, Пульт управления 10 формирует величину и частоту нагружения в виде изменения подающего на электромагниты 2, 3 напряжения. При включении электромагнита 1, якорь 5 притягивается к ярму 6, Шток 7 перемещается до удара с нагружающим элементом 8, в результате чего происходит ударное нагружение образца 9.Электромагнит 2 отключается с одновременным включением электромагнита 3. Электромагнит 3 при помощи штока 4 откло 1824531няет якорь 5 электромагнита 2 в исходное положение, таким образом осуществляется цикличность нагружения. Усилие удара можно менять положением штока 7 по длине рычага якоря 5, а также изменением величины напряжения, подаваемого пультом управления 1 О в электромагнит 2. Частота ударов зависит от частоты подачи напряжения электромагнитом 2, 3. Отсутствие повторного удара достигается тем, что якорь 5 электромагнита 2 после совершения удара продолжает притягиваться ярмом 6 до включения электромагнита 3. Величина удара Р определяетсяР- Р 1+ Р 2+ О;Р 1 " М 1/1;Рг = Мг/1,где Р - усилие от момента электромагнита М приО 380 В(М 1 - 20 н.м.электромагнит МО = 200;ТУ 16.529.146-75)Р 2 - усилие от момента веса якоря магнита Мг при0 = 380 В (М 2 3,6 н.м.электромагнит МО ТУ 16,52 Д.146 - 75);О - динамическая составляющая от массы штока 7;. - регулируемая длина рычага якоря 5.Использование изобретения позволит на одном стенде создавать все виды простых деформаций при ударно-усталостных испытаниях при многократном ударном воздействии, Стенд позволяет производить испытания при всех видах простых деформаций 5 при однократном ударе или однократном ударе с последующим статистическим нагружением, Испытания отличаются повышенной точностью вследствие устранения повторных нагрузок.10Формула изобретения Стенд для усталостных ударных испытаний образцов материалов, содержащий ос нование, привод, кинематически связанноес ним нагружающее устройство с ударным элементом. связанный с нагружающим устройством активный захват образца и пассивный захват,отл ича ю щий с ятем,что.20 с целью повышения точности испытаний засчет исключения наложения повторных ударов на образец от отскока ударного элемента и расширения функциональных возможностей за счет обеспечения испытаний при 25 различных видах нагружения, стенд снабжен пультом управления, нагружающее устройство выполнено в виде двух связанных между собой с помощью штоа и соединенных с пультом управления электромагнитов, 30 один из которых является возвратным длявторого. и стержня, соединенного с якорем. второго электромагнита и связанного с ударным элементом, который выполнен сменным для каждого вида нагружения и 35 предназначен для взаимодействия с активным захватом образца.1824531 7 В У Составитель М.Хаб Техред М. Моргента Корректор Н.Гуньк едактор зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 2220 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5
