Номер патента: 1650234

Опубликовано: 23.05.1991

Авторы: Булачек, Петриченко

МПК: B01F 15/00

Метки: перемешивания

...фиксатора пестик 15 опускают в заполненную ступку 9. При включении привода 2 через шестерни 3,4,5 вращение передается на вал 7 с укрепленной на нем ступкой 9 и через шестерни 5,6,11,12 - на эксцентрик 13. Шатун 14 преобразует вращение эксцентрика 13 в возвратно-поступательное движение пестика 15, При этом пестик 15 под собственным весом опускается и скользит по ступке 9, что позволяет исключить застойные зоны. Перемешивание порошка в ступке 9 происходит эа счет сочетания движения ступки 9 и пестика 15 и откидывающего действия лопатки 21, После завершения процесса перемешивания рычаг 16 фиксируют винтом 19 в верхнем положении и,поворачивая ступку 9 на петле 8, освобождают ее от готовой массы,В предлагаемом устройстве (см.фиг.2)...

Номер патента: 1459835

Опубликовано: 23.02.1989

Авторы: Булачек, Пономаренко

МПК: B23K 3/06

Метки: конденсаторов, пайки, тренировки

...Над контактами 19 расположен 40верхний упор 21. В нижней части изоляционной накладки 16 закрепленыдержатели 22 и 23, соединенные междусобой по краям Б-Образными планками 24, на которых установлены поворотные прижимы 25 и 26, управляемыенаходящимися с ними на одной осирычагами 27, взаимодействующими снижними упорами 28,Устройство работает следующимобразом.Кассета 2 с помощью собачки 29,закрепленной .на штоке 30, перемещается из накопителя 1 на позицию флюсования, где механизм 4 наносит набоковую поверхность изделий слойфлюса, На последующей позиции механизм 5 осуществляет подсушку флюсагорячим воздухом. Далее кассета 2перемещается на позицию пайки и термоэлектротренировки, При вхождениикассеты 2 на держатели 22 и 23 рамы11 и 13...

Номер патента: 1426746

Опубликовано: 30.09.1988

Авторы: Булачек, Федоренко

МПК: B23Q 7/04

Метки: автооператор

...горизонтальной рамы 5 диагонально закреплены четыреподвижных фиксатора 13, соединенныешатунами 14 с диском 15, установленным на валу привода 16 захватного органа.Горизонтальное перемещение кареткиконтролируется конечными выключателями 17 от упора-выступа 18, закреп":45ленного на каретке 1, вертикальноеперемещение - выключателями 19 отупора-выступа 20, расположенного навертикальной раме 6, а поворот диска15 в .конечным выключателем 21 от ку 5лачка 22, закрепленного на валу привода 16,Кассета 23 для захвата сверху снабжена внутренней отбортовкоЛ 24, либоимеет наружную отбортовку 2555Автооператор работает следующимобразом,Каретка 1 перемещается по направляющим 3 до тех пор, пока выступ 18 не воздействует на конечный выключатель 17,...

Номер патента: 974433

Опубликовано: 15.11.1982

Авторы: Булачек, Слюсарев

МПК: H01G 13/00

Метки: анодов, конденсаторов, оксидно-полупроводниковых, резиновыми, сборки, экранами

...валом 30,на котором установлена однооборотная 4 Омуфта 32, управляемая электромагнитом 33 и конечными выключателями34 и 35. Вал 30 соединен зубчатойпередачей 36 механизма 9 блокировки,имеющей передаточное число одно кдвум, с валом 37, на котором установлен кулачок 38 с возможностью взаимодействия с переключателем Привод9 снабжен предохранительной муфтой 40.Для обеспечения механизации последующих стадий технологическогопроцесса производства кондеисаторовустройство снабжено технологическойрейкой 41, предназначенной для последующей приварки к ней выводованодов 7 конденсаторов.Устройство работает следующим образомПри включении привода 8 вращениечерез цепную передачу 12 передается валу 11 механизма 3 отрезки резинового экрана 4, на...

Номер патента: 929740

Опубликовано: 23.05.1982

Автор: Булачек

МПК: C23G 5/04

Метки: промывки

...кассет с изделиями, на фиг. 3разрез А-А на фиг. 1; на фиг, 4 - разрез Б-Б на фиг. 2,Устройство для промывки изделий содержит систему 1 подогрева и подачимоющего раствора, начальный 2 и конечный 3 магазины-накопители 4 перемещения кассет 5 : обрабатываемымиизделиями 6,Механизм 4 перемещения кассет 5состоит иэ подвижных в вертикальнойплоскости направляющих 7, закрепленных на рычажном механизме 8, управляемом кулачком 9, и гребенок 10, установленных на рычажном механизме 11,управляемом кулачком 12.На направляющих 7 установлены впроушинах 13 двуплечие поворотные рычаги 14, на которых закреплены фиксирующие гребенки 15, управляемые регулируемыми упорами 16.Устройство работает следующим образом.В исходном положении (фиг. 1 и...

Номер патента: 836222

Опубликовано: 07.06.1981

Автор: Булачек

МПК: C23G 5/04

Метки: промывки

...сообщающийся с атмосферой и снабженный штуцером 24, соединенным трубопроводом 25 с насосом 5 закрытого резервуара 4. Нижнийконец штуцера расположен выше уровня жидкости в ванне 1.Ванна снабжена сливной .перемычкой 26для поддержания постоянного уровняжидкости в ванне.Устройство работает следующимобразом.В исходном положении (см.фиг.1)насос 5 отключен, моющая жидкостьне поступает иэрезервуара 4 в ванну 1 и уровеньжидкости в дополнительном резервуаре 23 соответствует урвню жидкости в ванне, так как онисо 3 рбщаются между собой трубопроводом 2, При этом нижний конец штуцера 24 находится выше .уровня жидкости в резервуаре 23.После включения насоса (см.фиг,2) жидкость из резервуара 4 по трубопроводу 25 через штуцер 24 поступает в резервуар...

Номер патента: 823075

Опубликовано: 23.04.1981

Автор: Булачек

МПК: B23Q 7/08

Метки: поворота, транспорти-руемых

...5 шарнирно установленана оси 9, закрепленной на рамке 5 э и по823075 4упора 12 поа цействием пружины 10 поворачивается вокруг оси 9 в первоначальное исходное положение. При этом приспособление 2 пропускает очередное изделие, которое укладывается на лбжементы механизма распределения и процесс повторяется.Формула изобретения 6 соединена с привоаом 11, выполненным с воэможностью возвратно-поступательно го и поворотного перемешения. Кроме тс- го, нижняя рамка 6 имеет на полке (ложемента 8) упор 12 и торцовые поддерживающие планки 13 и 14. В планке 13 расположенной по хоцу движения изделияУ выполнен сквозной паэ 15.Устройство работает следующим образом. 1 ОС транспортирующего механизма 1 посредством приспособления 2 иэделие 3 подается на...

Номер патента: 730886

Опубликовано: 30.04.1980

Авторы: Булачек, Коваленко, Шишков

МПК: C25D 19/00

Метки: электрохимической

...и захватный орган12, снабженный приводом 13 вертикального перемещения, Захватный орган 12 содержит неподвижную раму 14 с пазами 15, прелназначенными для размещения штырей 1 б кассет 17 с обрабатываемыми дета лями 18 и подвижную раму 19 с Г-образными планками 20, подпружиненную пружиной 21, На неподвижной раме 14 захватного органа 12 закреплены электромагнит 22 и упор 23, взаимолействующий 10 с рычагами 7 контактных устройств.Установка работает следующим образом. Кассеты 17 с обрабатываемыми деталями 18 устанавливаются на позицию загрузки, При наличии в установке свобод ной ванны 1 ось 4 под действием пружины 8 поворачивается и кулачок б включает конечный выключатель 9, который передает сигнал о наличии свободной ванны 1 автооператору...

Номер патента: 707767

Опубликовано: 05.01.1980

Автор: Булачек

МПК: B23Q 7/04

Метки: автооператор

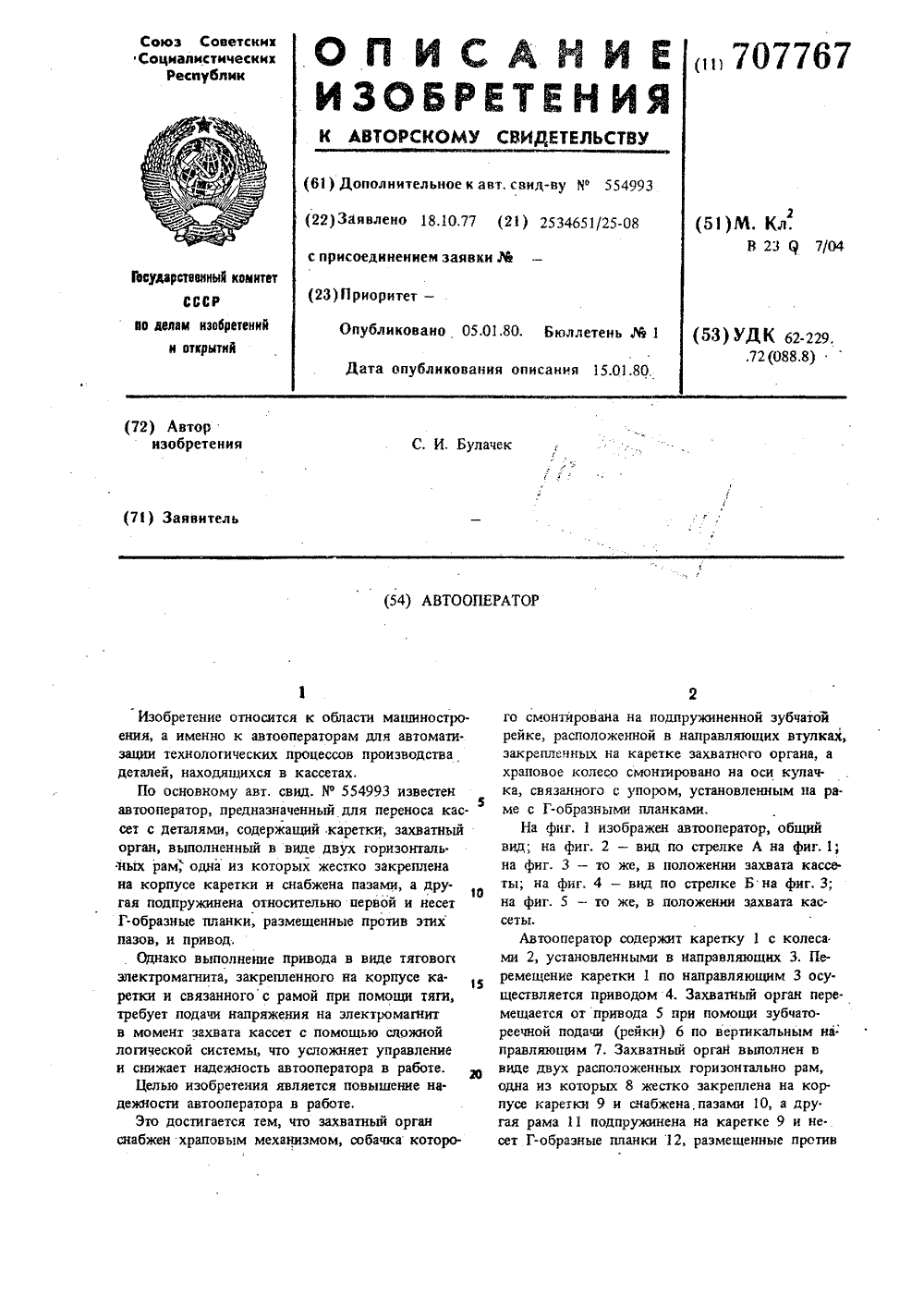

...в виде двух расположенных горизонтально рам, одна из которых 8 жестко закреплена на корпусе каретки 9 и снабжена, пазами 10, а дру. гая рама 11 подпружинена на каретке 9 и несет Г-образные планки 12, размещенные противФормула изобретения органом останавливаются, а шестерня зубчатореечной передачи продолжаетвращаться, пере. 20 Автооператор по авт, свид. У 554993, от. мещая рейку 6 относительно каретки 9 и сжи- л и ч а ю щ и й с я тем, что, с целью повышения мая пружину. Собачка 13 проворачивает храпо- надежности в работе, захватный орган снабжен вое колесо 15 и вместе с ним кулачок 16 на храповым механизмом, собачка которого смон.45 . Выступ кулачка 16 смещается вверх, упор тирована на подпружиненной зубчатой рейке, 17 горизонтальной...

Номер патента: 554993

Опубликовано: 25.04.1977

Авторы: Булачек, Коваленко

МПК: B23Q 7/04

Метки: автооператор

...автооператор общий вид; на фиг, 2 - вид пэ20 стрелке А на фиг, 1; на фиг, 3 - захватный орган; на фиг. 4 - разрез Б-Б нафиг,З,Автооператор содержит каретку 1 с колесами 2, установленными в направляющихЗ,Каретка 1 перемешается пэ направляющим2 б 3 приводом 4. Захватный орган перемешается от привода 5 с помощью зубчато-реечной передачи 6 по вертикальным направляющим 7, Захватный орган выполнен в виде двух горизонтальных рам, одна из которых, рама 8, жестко закреплена на корпусе каретки 9 и снабжена пазами 10, а вторая рама 11 подпружинена относительно первой и несет Г-образные планки 12, размещенные против пазов 10. Привод захватного органа выполнен в виде тягового электромагнита 13 закреп О ленного на корпусе каретки 9 и связанного с...
