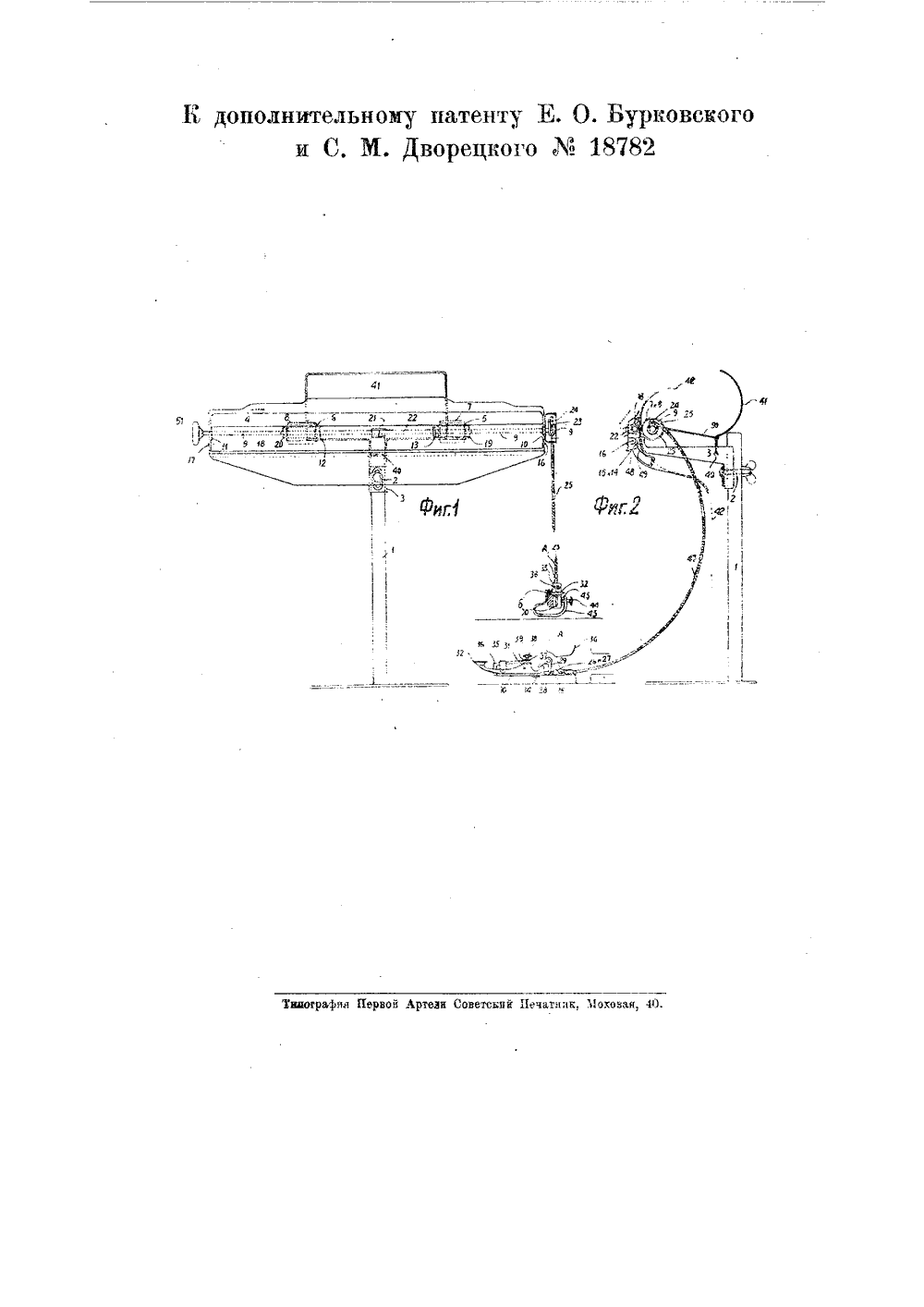

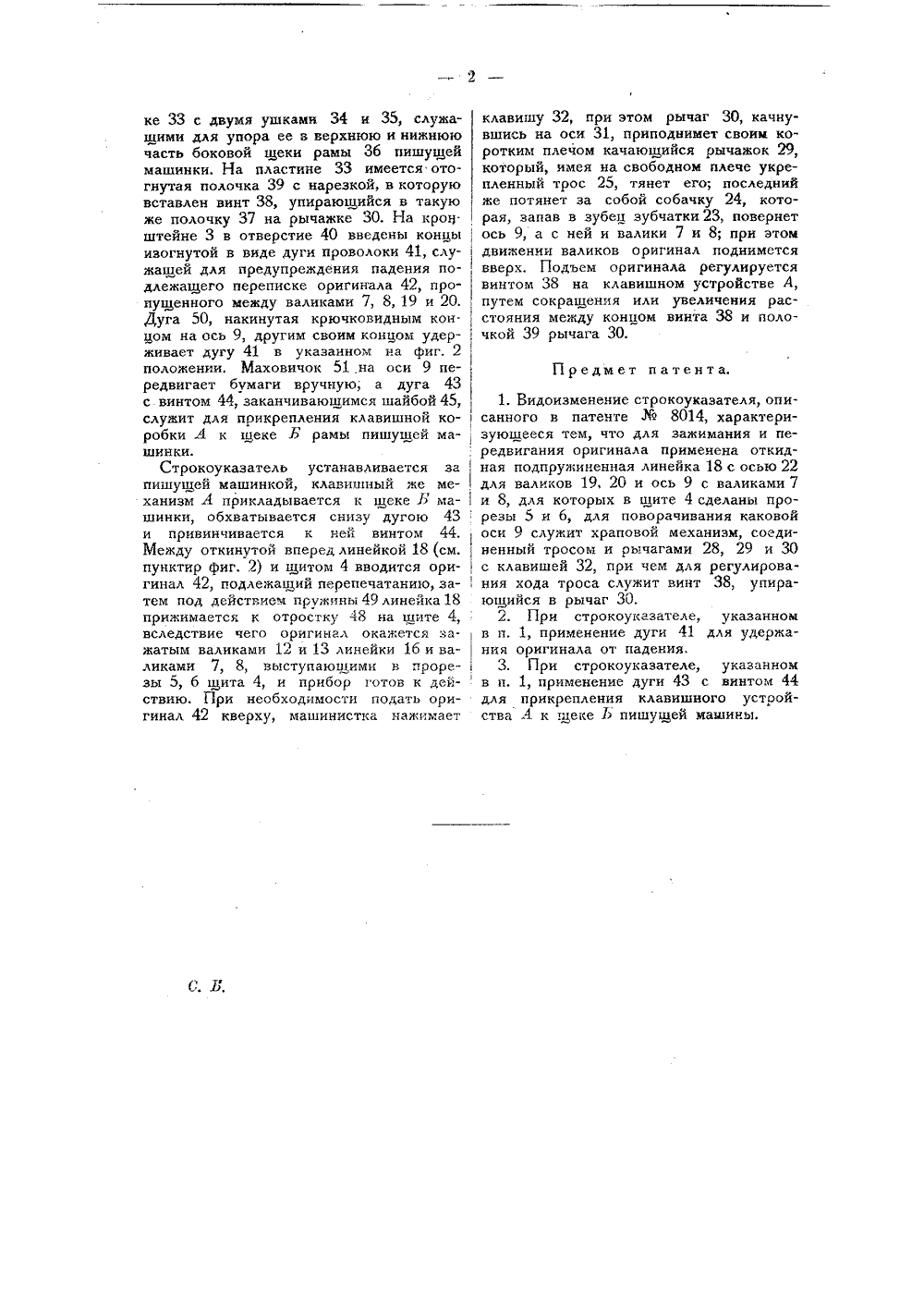

;Я 88 Я Власе 15 д. 46 ПАТЕНТ НА ИЗОБРЕТЕНИ ОПИСАНИ строкоуказателя для пишущи шин К дополнительному патенту Е. О. Бурковског заявленному 28 мая 1929 года (заяв,С, М. Дворецкого, ,48141).февраля 1929 года Основной патент на и, О. Бурковского от 2за М 8014. 0 выдаче дополнительного патента опубликованоДействие дополнительного патента простирается1944 года включительно. 1 января 1931 года, срок до 27 февраля В основном патенте8014 описан строкоуказ атель для пишущих машин, в котором для зажимания переписываемого оригинала служат откидные винтовые штифты и валики, обтянутые резиной, для протягивания оригинала на строчное расстояние применяется храповик, соединенный с ударником; для отведения назад нижней части оригинала предназначается проволочная дуга, а регулирование подачи бумаги производится посредством передвижных указателей и клавишного механизма.В предлагаемом строкоуказателе применением укрепленных на кронштейне откидной подпружиненной линейки и оси с валиками предполагается зажимать переписываемый оригинал, передвигать последний посредством храпового механизма с тросами, рычагами и клавишей и удерживать его от падения присоединенной к тому же кронштейну дугой.На чертеже фиг. 1 изображает вид строкоуказателя спереди; фиг. 2 - вид его сбоку. Вдоль стойки 1 (фиг, 1 и 2) посредством болта 2 передвигается кронштейн 3 с укрепленным на нем щитом 4 с проре-вами 5, 6, через которые проходят вали.ки 7, 8 на оси 9, вращающейся в ото-гнутых подшипниках 10, 11, 12, 13. Сна.бженная отогнутыми вперед подшипниками 14, 15 на осях 16, 17 и отклоня-ющаяся от этого кронштейна линейка 18 1 несет на себе качающуюся на шпильке 21 или вращающуюся в подшипниках, присоединенную к ней ось 22. Линейка 18снабжена пружинящим механизмом, со-стоящим из отростка 48, упирающегосяв пружину 49. Ось 9 заканчивается зуб-чаткой 23 и собачкой 24, к которой прикреплен трос 25, проходящий через гибкую трубку 47, заканчивающийся двумя шайбами 26, 27 на общей оси, движущейся по вырезу 28, и соединенный с двуплечим качающимся на оси рычагом 29, который соприкасается с другим рычагом 30, также качающимся на оси 31 и имеющим на конце клавишу 32.Рычаги 29 и 30 укреплены на пластин- 2ке 33 е двумя ушками 34 и 35, служащими для упора ее в верхнюю и нижнюю часть боковой щеки рамы Зб пишущей машинки. На пластине 33 имеется отогнутая полочка 39 с нарезкой, в которую вставлен винт 38, упирающийся в такую же полочку 37 на рычажке 30, На кроц. штейне 3 в отверстие 40 введены концы изогнутой в виде дуги проволоки 41, служашей для предупреждения падения подлежащего переписке оригинала 42, пропущенного между валиками 7, 8, 19 и 20. Дуга 50, накинутая крючковидным концом на ось 9, другим своим концом удерживает дугу 41 в указанном на фиг. 2 положении. Маховичок 51 на оси 9 передвигает бумаги вручную; а дуга 43 с. винтом 44, заканчиваюшимся шайбой 45, служит для прикрепления клавишной коробки А к щеке .Б рамы пишущей машинки.Строкоуказ атель устанавливается за пишущей машинкой, клавишный же механизм А прикладывается к щеке Ь машинки, обхватывается снизу дугою 43 и привинчивается к ней винтом 44. Между откинутой вперед линейкой 18 (см, пунктир фиг. 2) и щитом 4 вводится оригинал 42, подлежащий перепечатанию, затем под дейстгием пружины 49 линейка 18 прижимается к отростку 48 на шите 4, вследствие чего оригинал окажется зажатым валиками 12 и 13 линейки 1 б и валиками 7, 8, выступающими в прорезы 5, б щита 4, и прибор готов к действию, При необходимости подать оригинал 42 кверху, машинистка нажимает клавишу 32 при этом рычаг 30, качнувшись на оси 31, приподнимет своим коротким плечом качающийся рычажок 29, который, имея на свободном плече укрепленный трос 25, тянет его; последний же потянет за собой собачку 24, которая, запав в зубец зубчатки 23, повернетось 9, а с ней и валики 7 и 8; при этомдвижении валиков оригинал поднимется вверх. Подъем оригинала регулируется винтом 38 на клавишном устройстве А, путем сокращения или увеличения расстояния между концом винта 38 и полочкой 39 рычага 30. Предмет патента.1. Видоизменение строкоуказателя, описанного в патенте8014, характери; зующееся тем, что для зажимания и пе редвигания оригинала применена откидная подпружиненная линейка 18 с осью 22 длч валиков 19, 20 и ось 9 с валиками 7и 8, для которых в щите 4 сделаны про резы 5 и б, для поворачивания каковой оси 9 служит храповой механизм, соединенный тросом и рычагами 28, 29 и 30 с клавишей 32, при чем для регулирова-ния хода троса служит винт 38, упирающийся в рычаг 30,2. При строкоуказателе, указанном в и, 1, применение дуги 41 для удержания оригинала от падения.3, При строкоуказателе, указанном в и, 1, применение дуги 43 с винтом 44 для прикрепления клавишного устоойства А к щеке Ь пишущей машины.К дополнительному патенту Е. О. Бурковсыого и С. М. Дворецкого М 18782 3 фп ь Я;. , д в54цв гв м.:ваюграфвв Первой Артеан Советсывй Печатквк, 1 окозая, Ф).
