Номер патента: 177067
Автор: Чижов
Текст

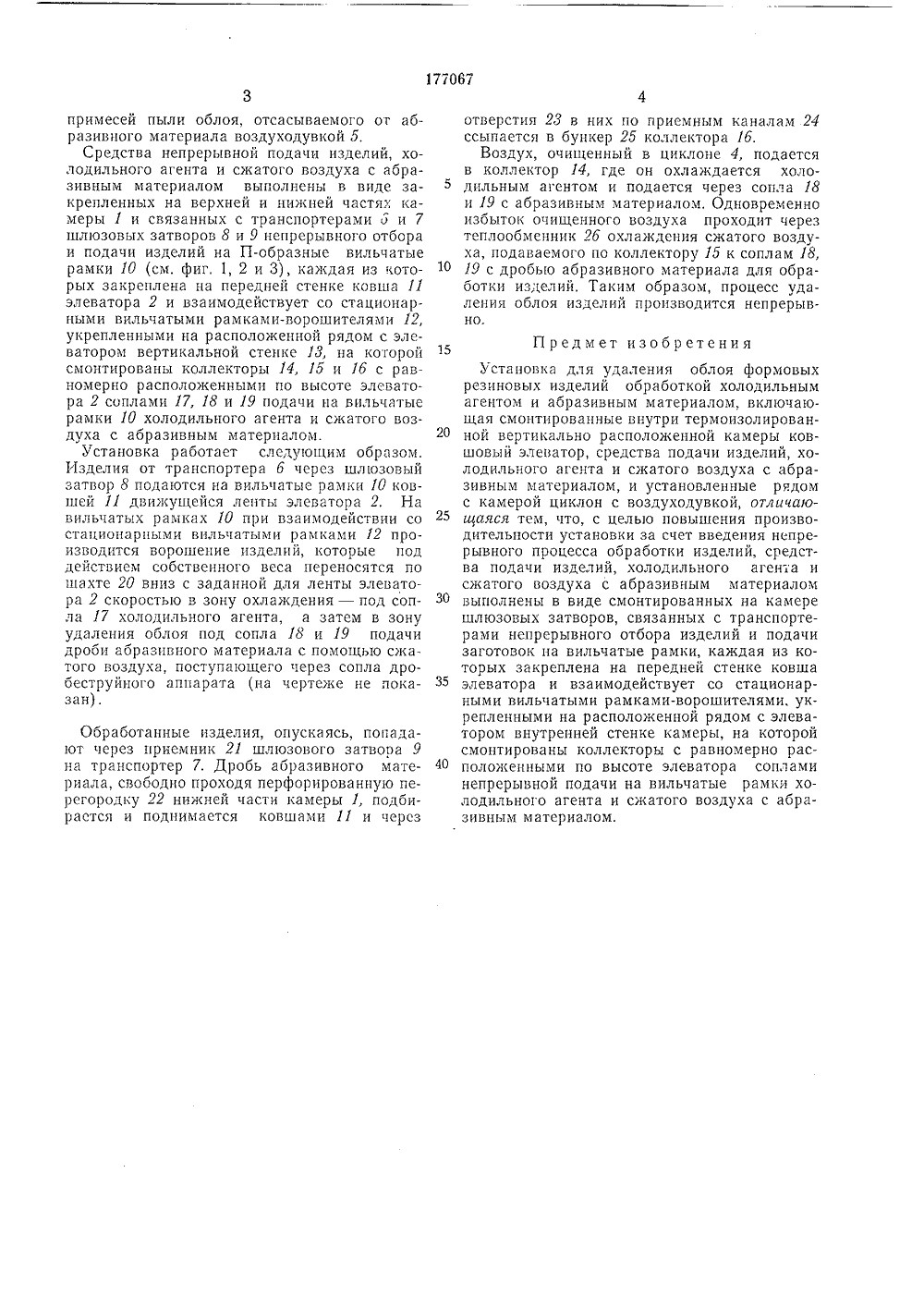

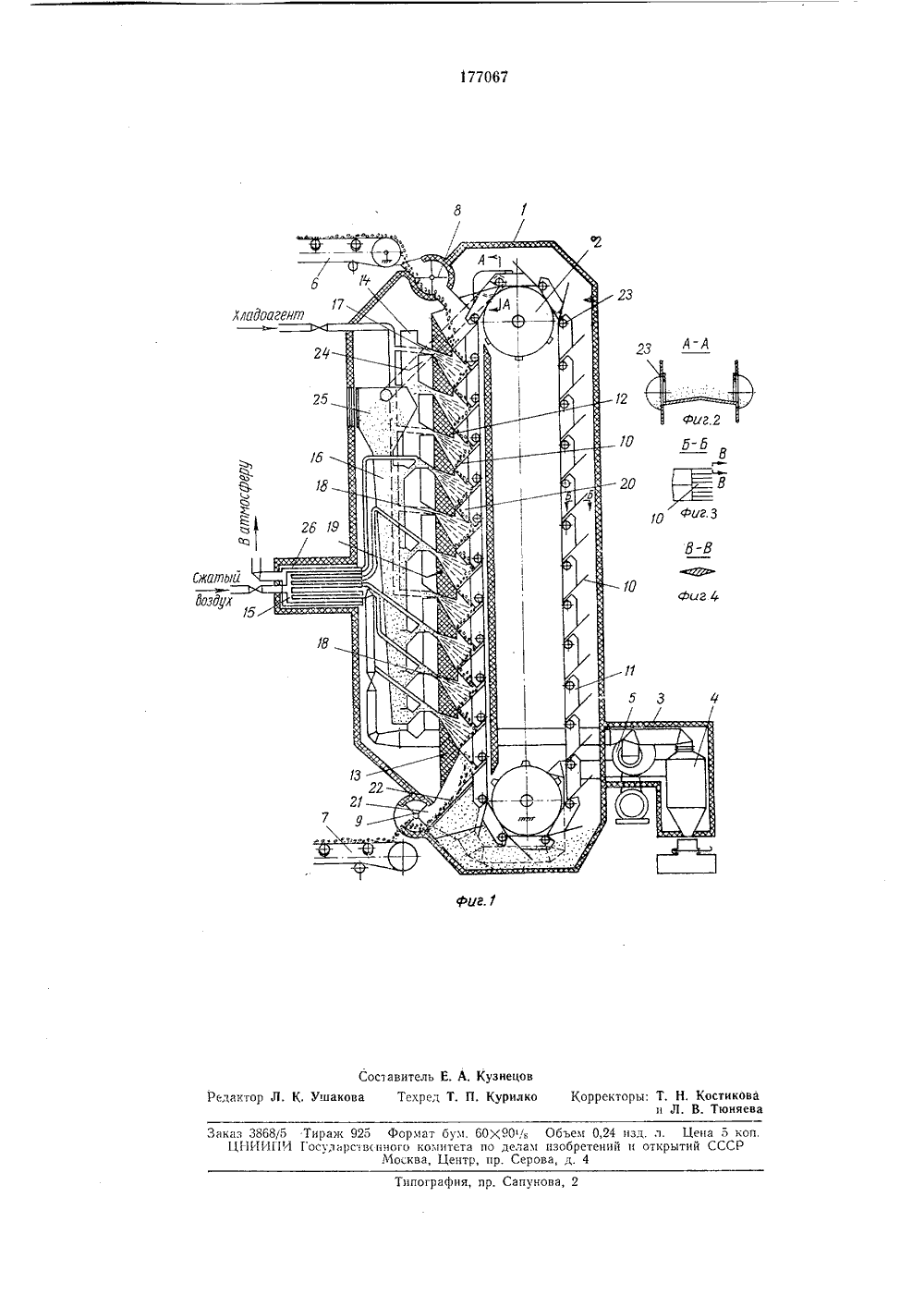

.1 ПК В 29 Ь Государственныйомитет ло деламизобретенийи открытий СССР ПриоритетОпубликовано 01.Х 11.1965, Бюллетень2Дата опубликования описания 2.1.1966 Д К 678.029:620.191.31 621.785.92: 621.927 924.9 (088,8) Авторизобретения Е, И. Чижов лжский филиал научно-исследовательского института резиновой промышленностивител УСТАНОВКА ДЛЯ УДАЛЕНИЯ ОБЛОЯ ФОРМОВЫХ РЕЗИНОВЬ)Х ИЗДЕЛИЙ ОБРАБОТКОЙ ХОЛОДИЛЬНЬ 1 М АГЕНТОМ И АБРАЗИВНЫМ МАТЕРИАЛОМ2 Подписнпя группа Л 0 Известны установки для удаления облоя формовых резиновых изделий обработкой холодильным агентом и абразивным материалом, включающие смонтированные внутри термоизолированной вертикально расположенной камеры ковшовый элеватор, средства подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом, и установленные рядом с камерой циклон с воздуходувкой. В таких установках средства подачи из делий, холодильного агента и сжатого воздуха с абразивным материалом включают вращаемый барабан, выполненный с кольцевыми зазорами, связанными со штырями транспортера-ворошителя изделий, холодильного ген та и абразивного материала, выбрасываемого дробометом с помощью сжатого воздухаИзвестные установки не позволяют вести процесс обработки изделий непрерывно, после обработки заданного количества изделий цикл 20 работы установки приостанавливают, транспортер-ворошитель переключают на работу в обратном направлении, при этом изделия выгружают, и цикл работы повторяется, что пе может обеспечить повышение производительности установки,Предложенная установка для удаления облоя формовых резиновых изделий обработкой холодильным агентом и абразивным материалом отличается от известных тем, что средст- ЗО ва подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом выполнены в виде закрепленных на верхней и нижней части камеры и связанных с транспортерами шлюзовых затворов непрерывного отбора н подачи изделий на внльчатые рамки, каждая из которых закреплена на персдней стенке ковша элеватора и взаимодействует со стационарными вильчатыми рамками-ворошителями, укрепленными на расположенной рядом с элеватором вертикальной стенке, на которой смонтированы коллекторы с равномерно расположенными по высоте элеватора соплами непрерывной подачи на внльчатые рамки холоднльного агента и сжатого воздуха с абразивным материалом,Эта установка позволяет повысить производительность благодаря непрерывному процессу обработки изделий.На фиг. 1 изображена установка в разрезе; на фиг. 2 - узел выгрузки из ковша абразивного материала; на фиг. 3 - вид в плане вильчатой рамки ковша; на фиг. 4 - вильчатая рамка в поперечном сечении.Предложенная установка включает смонтированный внутри термопзолированной вертикально расположенной камеры 1 (фиг. 1) ковшовый элеватор 2. Рядом с камерой 1 в отсеке 3 установлен циклон 4 для очистки воздуха от5 10 примесей пыли облоя, отсасываемого от абразивного материала воздуходувкой 5.Средства непрерывной подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом выполнены в виде закрепленных на верхней и нижней частях камеры 1 и связанных с транспортерами б и 7 шлюзовых затворов 8 и 9 непрерывного отбора и подачи изделий на П-образные вильчатые рамки 10 (см. фиг, 1, 2 и 3), каждая из которых закреплена на передней стенке ковша 11 элеватора 2 и взаимодействует со стационарными вильчатыми рамками-ворошителями 12, укрепленными на расположенной рядом с элеватором вертикальной стенке И, на когорой смонтированы коллекторы 14, 15 и 1 б с равномерно расположенными по высоте элеватора 2 соплами 17, 18 и 19 подачи на вильчатые рамки 10 холодильного агента и сжатого воздуха с абразивным материалом.Установка работает следующим образом. Изделия от транспортера б через шлюзовый затвор 8 подаются на вильчатые рамки 10 ковшей 11 дгижущейся ленты элегатора 2, На вильчатых рамках 10 при взаимодействии со стационарными вильчатыми рамками 12 производится ворошение изделий, которые под действием собственного веса переносятся по шахте 20 вниз с заданной для ленты элеватора 2 скоростью в зону охлаждения - под сопла 17 холодильного агента, а затем в зону удаления облоя под сопла 18 и 19 подачи ДРООИ аОРаЗИВНОГО МЯТЕРИЯЛЯ С ПОМОЩЬЮ Сжатого воздуха, поступающего через сопла дробеструйного аппарата (на чертеже не показан). Обработанные изделия, опускаясь, попадают через приемник 21 шлюзового затвора 9 на транспортер 7. Дробь абразивного материала, свободно проходя перфорированную перегородку 22 нижней части камеры 1, подбирается и поднимается ковшами 11 и через 15 20 25 30 35 40 отверстия 28 в них по приемным каналам 24 ссыпается в бункер 25 коллектора 1 б.Воздух, очищенный в циклоне 4, подается в коллектор 14, где он охлаждается холодильным агентом и подается через сопла 18 и 19 с абразивным материалом. Одновременно избыток очищенного воздуха проходит через теплообменник 2 б охлаждения сжатого воздуха, подаваемого по коллектору 15 к соплам 18, 19 с дробью абразивного материала для обраОотки изделии. Таким Оорязом, процесс удаления облоя изделий производится непрерывно. Предмет изобретенияУстановка для удаления облоя формовых резиновых изделий обработкой холодильным агентом и абразивным материалом, включающая смонтированные внутри термоизолированной вертикально расположенной камеры ковшовый элеватор, средства подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом, и установленные рядом с камерой циклон с воздуходувкой, отличаюиаяся тем, что, с целью повышения производительности установки за счет введения непрерывного процесса обработки изделий, средства подачи изделий, холодильного агента и сжатого воздуха с абразивным материалом выполнены в виде смонтированных на камере шлюзовых затворов, связанных с транспортерами непрерывного отбора изделий и подачи заготовок на вильчатые рамки, каждая из которых закреплена на передней стенке ковша элеватора и взаимодействует со стационарными вильчатыми рамками-ворошителями, укрепленными на расположенной рядом с элеватором внутренней стенке камеры, на которой смонтированы коллекторы с равномерно расположенными по высоте элеватора соплами непрерывной подачи на вильчатые рамки холодильного агента и сжатого воздуха с абразивным материалом.177067 жпть ЙвУухСос 1 авитель Е. А, Кузнецов Редактор Л. К, Ушакова Текред Т. П, Курилка Корректоры: Т. Н, Костиковаи Л. В. Тюняева Заказ 38685 Тираж 925 Форгиаг буч. 60 Х 201/ Объеи 0,24 изд, пп Цепа 5 коп. ЦНИИГ 1 Л Госу 1 арсзвсниого конитста по делаз 1 изобретений н открытий СССР Мо ква, Центр, пр, Серова, д, 4Типография, пр. Сапунова, 2
СмотретьЗаявка
926758
Волжский филиал научно исследовательского института резиновой
Е. И. Чижов
МПК / Метки
МПК: B24C 3/12, B29C 37/02
Метки: облоя, резиновых, удаления, формовых
Опубликовано: 01.01.1965
