B24B 53/12 — инструменты для правки; держатели для них

Номер патента: 194580

Опубликовано: 01.01.1967

Авторы: Машиностроени, Родионов, Центральный, Черный

МПК: B24B 53/12

Метки: алмазных, кругов, правки, резьбошлифовальных

...создания у обкатных роликов осциллируюшего движения вдоль оси скалки, изменяющего силу их прижима к алмазному кругу и повышающего эффективность правки, 1 на скалку надеты обоймы, с которыми скалка связана шпонками, и упругие кольца, прижимающие обоймы и обкатные ролики к алмазному кругу. Соприкасающиеся торцы обойм и обкатных роликов выполнены скошенными, 1 а рабочие поверхности роликов снабжены наклонными канавками.На фиг. 1 дан общий вид аписройства с разрезом по А - А; нажено расположение канавок нащих поверхностях роликов.На скалку 1 свободно иасажены обкатныс ролики 2 и 3 из металлокерамического твердого сплава, профилирующие алмазный круг 4. Рабочие поверхности роликов образуют про фильный угол а и имеют канавки 5 для съема...

Номер патента: 194581

Опубликовано: 01.01.1967

Авторы: Левин, Эксперимен

МПК: B24B 53/12

Метки: круга, правки, шлифовального

...издели рона 2, удерживающ рует при правке сокоторому придана форя, размещен внутри патго изделие, и контактишлифовальным кругом 3 Устроиство предназначено для применения на внутришлифовальных станках, обрабатыва 1 ощих кольца подшипников качения илн другие детали типа втулок и колец,Известны устройства для правки шлифовального круга, состоящие из профильного алмазного ролика и привода, сообщающего ролику вращательное движение,Предложенное устройство отличается тем, что алмазный ролик выполнен в виде упругого элемента, деформируемого равномерно сближающимися радиальными штифтами, Ему придают форму и размеры изделия н монтируют внутри, патрона, удерживающего обрабатываемое изделие.Благодаря этому повышается точность правки. своей...

Номер патента: 205645

Опубликовано: 01.01.1967

Авторы: Бауков, Канторович

МПК: B24B 53/12

Метки: 205645

...н является осью поворота гильзы д,нд кот 011 ОЙ с пОИОщью двух плоских пружин4 установлена плита б держателя б алмаза,10 Крутящий момент от гидроцилиндра 7 передается через ось 8, установленную на двухвтулках внутри ступицы. 1-1 а нижнем концеоси укреплена вилка 9, один конец которойчерез штифт 10 связан с плитой 5 держателя15 алмаза, другон подпружинен шариковымфиксатором 11 относительно п 1 льзы. Угол поворота оси определяется с помощью верхнихупоров 12 на крышке гидроцнлиндра; поворотгильзы ограничивается нижней парой упо 20 ров 13.При повороте лопасти гидроцилпндра крутящий момент от оси передается через шариковын фиксатор на гильзу, которая поворачивается до соприкосновения с одним из упоров25 1 у, Дери 11 тсль алмаза описывает в...

Номер патента: 207764

Опубликовано: 01.01.1968

Автор: Загородный

МПК: B24B 53/12

Метки: абразивных, алмазной, кругов, правки, фасонных

...Защита шарнира от абразивной пыли производится упругим уплотнением 15. Установка приспособления относительно абразива производится по габаритам 1 б и 17.15 Габарит 1 б имеет профиль, равный заправляемому профилю. По нему абразивный круг выставляется в оптимальное положение в вертикальной осевой плоскости устройства. По габариту 17, имеющему форму вилки, устройство 20 вершиной алмаза 18 выставляется в вертикальной осевой плоскости абразивного круга.Габарит 17 выставляется симметрично вершине алмаза с помощью штифта 19 в алмазодержателе.25 Алмаз прижимается к профилируемой поверхности пружиной 20, соединенной через шпильку 21 с алмазодержателем.Устройство работает следующим образом.Правка осуществляется алмазом 18, закреп ленным на...

Номер патента: 209225

Опубликовано: 01.01.1968

Автор: Серебр

МПК: B24B 53/12

Метки: 209225

...кругов для обработки зубчатых колес предусматривают перемещение алмаза по копиру.С целью упрощения конструкции правящего приспособления предложено при правке фланкирующего участка круга поворачивать алмаз вокруг оси, перпендикулярной нормали к кругу.На чертеже показано приспособление для осуществления предлагаемого способа,Цилиндрическая штанга 1, несущая алмаз 2, перемещается возвратно-поступательно относительно корпуса 3 приспособления. Толка- тель 4, жестко связанный со штангой 1, прижимается к копиру 5. При повороте толкателя 4 алмаз поворачивается и производится правка фланкирующего участка шлифовального круга,Способ заключается в перемещении алмазапо копиру и повороте его вокруг оси, перпен 5 дикулярной нормали и кругу при...

Номер патента: 213631

Опубликовано: 01.01.1968

Авторы: Борисов, Федюнин

МПК: B24B 53/12

Метки: абразива, автоматической, величину, износа, круга, леханизма, подачи, правки, шлифовального

...шестерня 2, Шестерня находится в зацеплении с двумя рейками 3 и 4. Рейка т неподвижного укреплена на станине, рейка 4 - на суппорте правильного приспособления, При этом перемещение суппорта шлифовального круга по направляющим станины вызывает такое же по величине и направлению перемещение суппорта правильного приспособления относительно суппорта шлифовального круга. Этим обеопечивается требование равенства перемещений в системах обрабатываемая поверхность - шлифовальный круг и шлифовальный круг - ,правильное приспособление.При достижении обрабатываемым изделиемтого же размера, при котором производилась правка шлифовального круга во время обработки предыдущих изделий, прибор контроля дает команду на прекращение подачи.После этого...

Номер патента: 218693

Опубликовано: 01.01.1968

Авторы: Кофман, Специальное

МПК: B24B 53/12

Метки: кругапо, правки, прямой, шлифовального

...выполнение устройства позволяет повысить точность правки,На чертеже схематически изображено описываемое устройство в двух проекциях.Устройство состоит из корпуса 1, на котором помещен качающийся рычаг 2, несущий перемещающуюся по нему скалку 8 с алмазовы 4. На корпусе 1 установлена прямолинейная направляющая 5. Скалка 3 соединена с рычагом 2 плоской поперечной пластиной б и снабжена роликом 7. На рычаге 2 расположена пружина 8.Правка производится следь Между скалкой 3 и направляющим9 защемлена средняя часть гибкой попе пластины б, концы которой закреплены чающемся рычаге 2. Пружина 8, связанная одним концом с рычагом 2, а другим со штоком 9, обеспечивает постоянный контакт ролика 7 с прямолинейной направляющей 5,При качании рычага 2...

Номер патента: 237630

Опубликовано: 01.01.1969

Автор: Беленький

МПК: B24B 53/12

Метки: алмазодержатель

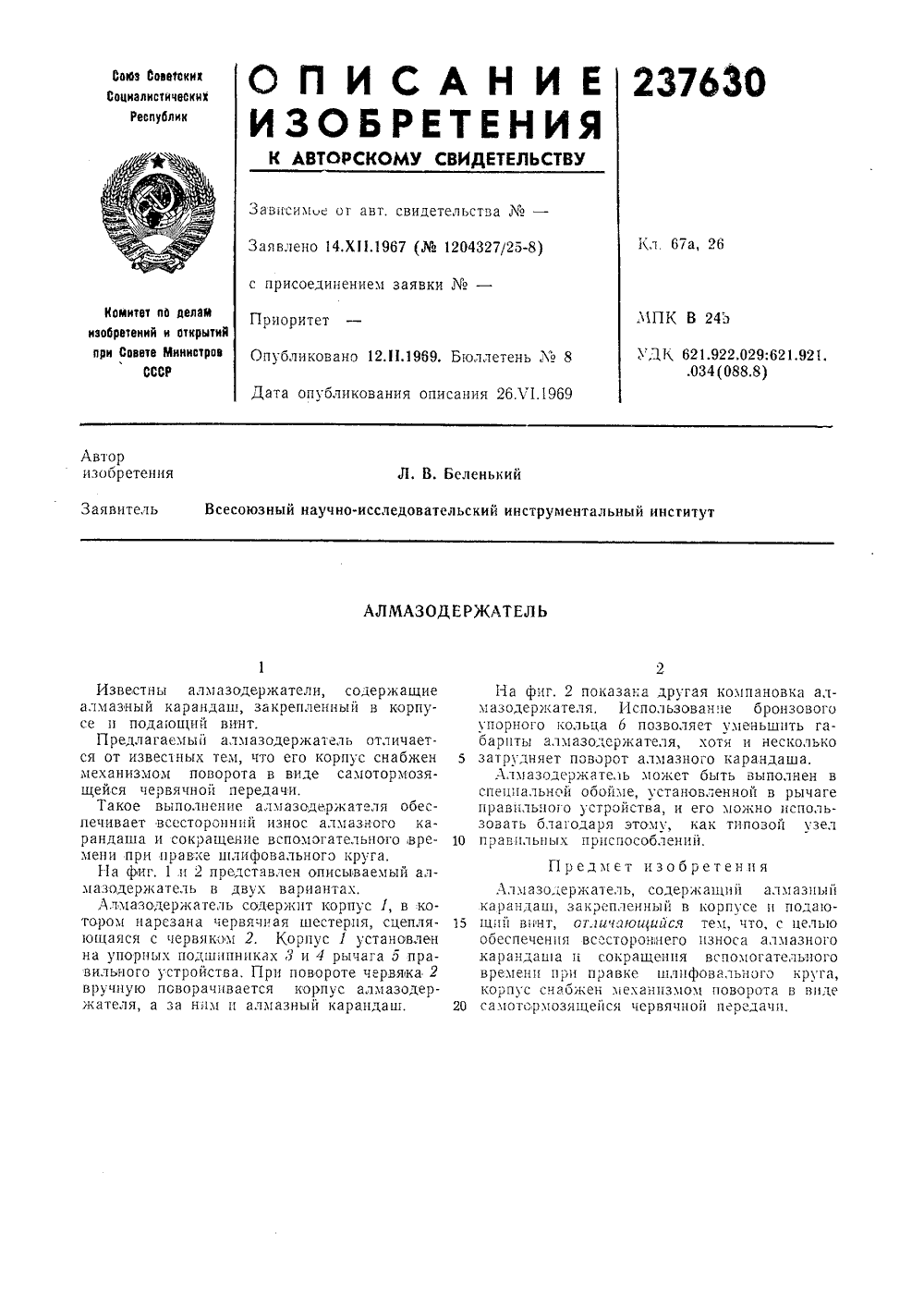

...всесторонний износ алмазного карандаша и сокращение вспомогательного,времени при правке шлифовального круга,Е 1 а фиг. 1 и 2 представлен описываемый алмазодержатель в двух вариантах,Алгмазодержатель содержит корпус 1, в котором нарезана червя:п.ая шестерня, сцепляюгцаяся с червякохг 2. Корпус 1 установлен на упорных подшипниках,З и 4 рычага 5 правильного устройства. При повороте червячка 2 вручную поворачивается корпус алмазодержателя, а за нггм гг алмазныи карандаш. На фиг. 2 показана другая компановка алмазодержателя, Использование бронзового упорного кольца б позволяет уменьшить габариты алмазодсржателя, хотя и несколько 5 затрудняет поворот алмазного карандаша.Алмазодержатель может быть выполнен вспециальной обоюге, установленной в...

Номер патента: 241259

Опубликовано: 01.01.1969

Авторы: Авак, Губернска, Каминский

МПК: B24B 49/18, B24B 53/12

Метки: алмазного, инструмента, качества, круга, оценки, правки, шлифовального

...51,1 чина тангенцос алмаза.ства алмазнследующимтом производ 1га. Величинакта алмаза1 я измеряетсясоответствую ы оценки качества алмаздля правки шлифовальных неся в измерении удельного Известны способного инструментакругов, заключающрасхода алмаза.Недостатком издлительность испь чем оольц тем больг Оценка осуществл ным инст фовальног в процесс циального регистрире вел е изн каче яетс пособа являет естноганий. кр конлагаемый спосвремя, необхомазного инстрнка качестваангенциальноговке.ами установлего усилия, вопропорционал сил тся оо позволит резко содимое для оценки каче- мента благодаря тому, 1 существляется по велиусилия, возникающего редмет изобретения ного инструкруга, отлиения оценки, ого усилия,оценки качест правки шлиф тем, что,...

Номер патента: 253617

Опубликовано: 01.01.1969

Авторы: Гольдфайн, Либензон

МПК: B24B 53/12

Метки: волгинсредневолжский, завод, станкостроительный, толстое

...направля.ющие 11, 12, и имеются призматические нацравляющие каретки 13 держателя 14, алмазного карандаша 15 и рукоятки 1 б, 17, Держа тель 14 закрепляется виконтами с помощью прижима 18. На держателе 14 и прижнме 18 имеются деления для отсчета величины смещения алмазного карандаша 15,при правке шлифовальных кругов для обработки профиля 25 конвалютных и эвольвентных червяков.Алмазный карандаш 15 вставлен в отверстие держателя 14 и закреплен винтом 19. Линейный нониус 20, выполненный в виде призматической планки, закрепляешься в пазу ЗО продольной ползушки 21,суппорта шлифовального круга. К вертикальной плоскости продолыной ползушки 21 прикреплена,поворотная плита 22 с призматическими направляющими для ползушии 23 осевого перемещения...

Номер патента: 261205

Опубликовано: 01.01.1970

Автор: Чичерин

МПК: B24B 53/12

Метки: кругов, правки, шлифовальных

...устройство в двух проекциях, общий вид; на фиг. 2 - принципиальная схема работы устройства,Устройство содержит основание 1, на кото О ром:по направляющим в горизонтальном направлении перемещается стойка 2 при помощи винта 3. По стойке 2 в вертикальном направлении при помощи винта 4 перемещается пол- . зун 5, в центрах б которого качается рычаг 7. 25 На последнем при помощи центров 8, смещенных по вертикали, закреплен кронштейн 9 с алмазодержателем 10.Рычаг 7 имеет отогнутый конец, который входит в магнитный фиксатор 11, установлен- зо 2ный на ползуне 5. Два регулируемых упора 12 и 13 служат для установки величины угла поворота кронштейна 9, Поворот кронштейна с алмазодержателем 10 осуществляется рукояткой 14. К упорам 15, настроенным...

Номер патента: 268933

Опубликовано: 01.01.1970

Авторы: Беленький, Малюшкин, Селезнев

МПК: B24B 53/12

Метки: круга, правки, шлифовального

...24 - 26.червячную пару 27, 28 и винт 29 на раму 7 правильной головки, маховик 30 с лпмбом для ручной подачи и лимб 31 настройки величины 30 подачи.При работе устройства вначале срабатывает механизм подачи алмаза, родимый в движение от гидроцилиндра 22. При этом через реечно-зубчатую и храповую передачи 23 - -26 и червячную пару 27, 28 приводится во вра. щение винт 29, который, перемещаясь, поворачивает раму 7 вокруг оси Х - Х, вследствие чего происходит подача алмаза. Регулирование величины подачи алмаза осуществляется поворотом лимба 31 с двумя заслонками 32, перекрывающими в зоне работы собачки 24 определенное количество зубцов храпового колеса 25. Ручная подача алмаза производится поворотом маховика 30 с лимбом. При этом...

Номер патента: 282085

Опубликовано: 01.01.1970

Авторы: Инструмента, Селех, Сукенник, Украинский, Цыпнн

МПК: B24B 53/12

Метки: алмазный, инструмент, кругов, правки, шлицешлифовальных

...для правки шлицешлифовальных кругов, состоящие из корпуса с алмазоносным слоем, соответствующим профилю обрабатываемого круга.Целью изобретения является упрощение восстановления рабочего профиля инструмента. Для этого алмазоносный слой выполнен в виде установленных в пазах корпуса вставок, между которыми смонтированы клинья, перемещаемые в радиальном направлении относительно корпуса, соединенного с правящим роликом прямого профиля, предназначенным для правки наружной поверхности шлицешлифовального круга.На чертеже показан предлагаемый инструмент.На корпусе 1 при помощи клиньев 2 и винтов 3 крепятся алмазоносные вставки 4 для правки боковых поверхностей шлицешлифовального круга. На цилиндрическом буртике 5 ьинтами 6 к корпусу...

Номер патента: 291781

Опубликовано: 01.01.1971

МПК: B24B 53/12

Метки: 291781

...одну степень свободы. корпус, орцецт;роваццый вдо оси державкпупругими элементами.На чертеже изображено предлагаемое устройство, его фронтальный разрез, горизонтальный разрез по А - Л и поперечный поБ - Ь.ОпраВка состоит из державки 1, корпуса 2,поворачивающегося вокруг горизонтальнойшпильки 3 и перемещающегося вместе с алмазным инструментом, прижатым болтом 4к резиновой прокладке 5. Для устранения вибраций в горизонталь:ой плоскости установлена пружина б, опирающаяся своим тсрцомв крышку 7, Для регулирования усилия схатия пружины установлены шайбы 8 и гайка 9..сля ПрИткИма Ицстр 1 мецТа И ВыглаЖИВаехОнповерхности в вертикальном направлении цакорпусе расположены упор 10, пружина 11,втулка 12, винт 13, стопорящая гайка 14 иколпачок...

Номер патента: 299347

Опубликовано: 01.01.1971

Автор: Изобрете

МПК: B24B 53/12

Метки: кругов, правки, шлифовальных, эвольвенте

...круге профиль, соответству)ощий теоретической5 эвольвенте. Основанием 1 приспособлепеустанавливается на столе универсально-заточного станка и крепится к нему болтами.К стойке 2 крепится диск 8 с помощью винтов. 11 а диске 8 смонтирована поворотнаяО плита 4, которая с помощью рукоятки 5 может поворачиваться па специальных секторах6 и 7 вокруг своей оси. Планки 8 и 9, скреп.ленные между собой кронштейном 10 и планкой 11, образуют каретку и могут переме 5 щаться по боковым направляющим поверхностям поворотной плиты в продольном направлении, Для перемещения планок 8 и 9 вдольповоротной плиты служит винт 12 рукоятки б,Раскрепленпе винта производится зажимомО 15. В левой части на верхней плоскости план15 го 25 3ки 8 и 9 имеют обкаточную...

Номер патента: 300305

Опубликовано: 01.01.1971

Авторы: Грачев, Зацепин, Коншин

МПК: B24B 53/12

Метки: l-(+, алмазной, и1,1, механизм, по, правки, шлифовальныхкруговвсесоюзнаягг

...направляющим, а два синусных приспособления обеспечивают бесступенчатое изменение масштаба линейных перемещений каждой каретки, тем самым обеспечивая получение на шлифовальном круге различных эвольвецтцых кривых при неизменных кулачках-копирах.Однако эти механизмы имеют большое количество звеньев в кинематпческой цепи для обеспечения заданной траектории движения одного алмаза, Это снижает жесткость кинематической цепи и не позволяет получать высокую точность профилирования.Цель изобретения - создание такой конструкции механизма правки, которая позволила бы повысить точность правки.Для достижения этой цели механизм правки снабжен крестовиной, внутри которой расположена штанга с алмазодержателем, вразавод шлифовальных станщены с...

Номер патента: 319459

Опубликовано: 01.01.1971

Автор: Устинов

МПК: B24B 53/12

Метки: абразивных, алмазный, инструмент, кругов, правки

...расположены по сферической поверхности с радиусом Л. Радиус Р определяется диаметром Р основания сфсры и выбранной глубиной й правки. Такая форма рабочей поверхности инструмента сохраняет правящие свойства постоянными в течение всего срока службы вследствие того, что удельная нагрузка одинакова в:побом месте сферы. Алмазные зерна закреплены в порошковой матрице а, которая при спекании пропитывается металлической связкой б. После остывания алмазные зерна прочно соединяются с основанием 2, Основание имеет глубокое отверстие для осевого базирования нашпинделе прибора правки. Торец А параллелен торцу Б и является базой прп спекании5 штструмента,При правке аоразивпого кру Га алътазнаясфера закреплена на вращающемся шпинделе прибора правки,...

Номер патента: 323256

Опубликовано: 01.01.1972

Авторы: Артаров, Коднер, Моргулис, Сторожук, Фавелюкис

МПК: B24B 53/12

Метки: кругов, переносное, правки, шлифовальных

...изделия,Переносное приспособлениепшлифовальных кругов имеет вып н немагнитного материала П-образный корпус 1, к нижней плоскости отрго через компенсатор 2 из этого же материала четырьмя винтами 3 поджимаются два магнитных основания 4. На верхней плоскости корпуса закреплен алмазодержатель 5, в котором установлены три алмазных карандаша 6, фиксируемых с помощью зинтов 7.На алмазодержателе смонтирован двухшарнирчый рычаг 8 с беззазорными шарнирами 9. кочечное звено когорого представляет собой вилку 19. Поверхность Л вилки строго расположена отностельно базовой поверхности Б алмазодержателя, Осевые зазоры в шарнирах выбраны для пружины 11.На корпусе шлифовальной бабки закреплен установочный гребень 12 (фиг. 2, 3 и 4) на...

Номер патента: 342754

Опубликовано: 01.01.1972

Авторы: Власов, Крылов, Максимов, Московский

МПК: B24B 53/12

Метки: алмазных, инструмент, кругов, профилирования

...фиг. 5 и 6 - то же, типа брусков; на фиг. 7 - то же, типа круга,Инструмспт может представлять собой цилиндр или брусок из абразивного материала 1, внутри которых находится стержень (см. фпг, 1) или несколько стержней (см. фнг. 2 и 5) пз мягкого материала 2.Инструмент может состоять из пластз 1 нымягкого материала, соедпнсн с абразив 5 ным материалом, например, клеем (см. фиг.3 и 6).Инструмент может представлять сотрубку из мягкого материала, внутри кото находится абразивный матерпал.10 Инструмент типа круга состоит пз мягкогои абразивпого материалов.В описываемом инструменте и металл,абразивный материал непосредственно участвуют,в правке алмазного круга. В процессе 15 правки прп соприкосновении мягкого материала с алмазным кругом на...

Номер патента: 352751

Опубликовано: 01.01.1972

Авторы: Дибнер, Флид

МПК: B24B 53/12

Метки: алмазных, кругов, правки, станок

...нец шатуна шарнирно связан с кривошипнымпальцем 11, закрепленным на ползушке 12.Последняя установлена в радиальном пазу фланца 13 и связана со спиральным диском 14, закрепленным на оси 15. Фланец 13 за креплен на приводном валу 1 б, смонтированном в каретке б, установленной на направляющих основания 7. На валу 1 б закреплена также коническая шестерня 17, кинематически связанная со шпинделем 5 изделия. Вал 1 б 15 приводится во вращение электродвигателем18, установленным на каретке б. Корпус 4 может поворачиваться вокруг цапфы 19, соосной с валом 1 б, и закрепляется в заданном положении, определяемом формой обрабатывае мого круга 9, с помощью фиксатора 20. Уголповорота оси 15 устанавливается по лимбу 21.В процессе работы станка...

Номер патента: 429946

Опубликовано: 30.05.1974

Авторы: Егиазар, Изобретени, Кубиевич, Лубнин, Шеповаленко

МПК: B24B 53/12, B24D 17/00

Метки: алмазно-абразивный, инструмент

...Известны конструкции алмазно-абразивного инструмента, состоящего из корпуса и режущей части, соединенной с корпусом, в котором выполнены радиальные пазы от центра к периферии под углом к радиусу для различных технологических целей.Стальной корпус и рабочий слой таких инструментов в силу неодинаковых коэффициентов объемного расширения не могут обеспечить высокого качества соединения. После пайки корпуса к рабочему слою, например, происходит растрескивание рабочего слоя.Поскольку в известных конструкциях пазы не расширяются к периферии от центра, части корпуса, находящиеся между пазами, не снимают направленных радиальных напряжений, возникающих после, например, пайки при остывании.Цель изобретения - создание алмазно- абразивного...

Номер патента: 435930

Опубликовано: 15.07.1974

Авторы: Браницкий, Кременчугский, Турик

МПК: B24B 53/12

Метки: круга, поднутрением, правки, торца, шлифовального

...кожуху 1 шлифовального круга 2 с помощью несущей оправки 3. В цилиндрической части несущей оправки 3 установлен штифт 4, а на резьбовом конце - храповик 5. На несущую оправку посажена втулка 6 с наружной резьбой, имеющая внутренние винтовые канавки 7, направление которых является обратным по отношению к резьбе. Взаимодействие втулки 6 с храповиком 5 осуществляется за счет паза 8 во втулке 6. В контакте с втулкой 6 находится кольцо 9 с внутренней резьбой 10, несущее держатель 11 правящего инструмента 12 и собачку 13, На торце втулки 6 укреплен регулируемый упор 14, ограничивающий ход держателя 11 при каждом ходе правящего инструмента 12, образующего углубление 15 на торце шлифовального круга 2, Для удобства вращения кольца 9 служит ручка...

Номер патента: 488387

Опубликовано: 15.10.1975

Авторы: Вильхель, Дагоберт, Иозеф, Ханс-Роберт

МПК: B24B 53/12

Метки: алмазный, инструмент

...- .Ь градиус алмаза илиего части, гг= - , Ь - расстояние между концами двух соседних алмазов в двух рядах, расположенных рядом друг с другом в направлении подачи. Алмазы при этом используют шарообразной либо иглообразной формы с шарообразными концами.2 г+ И+ 1Расстояние Л= , где д - растстояние между алмазами в одном ряду, 1 - расстояние между центрами шарообразных концов иглообразных алмазов, т - число рядов.На фиг. 1 показан предлагаемый алмазный инструмент, разрез; на фиг. 2 - расположе(72) Авторы изобретения Вильхель Ви ние шарообразных алмазов в слое; на фиг.3 - расположение алмазов иглообразной формы с шарообразными концами в слое.Алмазный инструмент состоит из корпуса 1, на котором расположен рабочий элемент 2, оснащенный...

Номер патента: 660815

Опубликовано: 05.05.1979

Авторы: Кизиков, Покладий, Сагарда, Химач

МПК: B24B 53/12

Метки: абразивных, алмазный, инструмент, кругов, правки

...инструменте зона, прилежащая к отверстию, при работе подвержена повышенному износу.1 ОС целью повышения стойкости инструмента в центральном канале установлена втулка с расширяющимся к зоне правки отверстием, а угол между касательной к кромке центрального канала и осью инструмента соста вл яет 30 - 80. 15Указанные предельные значения угла определяются прогрессивным образованием на алмазах площадок износа (при угле свыше 80) и снижением стойкости инструмента (при угле ниже 30).На чертеже изображен предлагаемый инструмент. пус 1 несет алмрепления которойановлена втулкаправки отверстиемют в пределах 3в зоне резанияую кромку. азоносную часть 2, в центральный ка с расширяющимся 4, Угол ф при этом 0 - 80, что обеспепостояннчю острую для ук нал...

Номер патента: 732129

Опубликовано: 05.05.1980

Автор: Золотов

МПК: B24B 53/12

Метки: алмазного, державка, карандаща

...на фиг. 4 - сечение А - А фиг. 1. В корпусе 1 державки выполнены два сообщающихся но круговому каналу 2 отверстия 3 и 4, в которых параллельно размещены цилиндрические толкатели 5 и 6, при. чем толкатель 5 служит упором для алмазного карандаша 7. Круговой канал 2 имеет квадратное сечение и заполнен шариками 8. Для удобства выполнения кругового канала предусмотрен паз с вкладышем 9, который крепится винтом 10. Винт 11 стопорит алмазный карандаш 7 в отверстии корпуса державки. Толкатель 6 выполнен с вьц.тупом, удерживающич его от выпадании из отверстия. Во вкладыше 9 для размещения выступа предусмотрена канавка 2.Державка работает следуюцим обра. зом.Алмазный карандаш 7 вставляется в от. еерстие корпуса до упора торца буртика...

Номер патента: 745662

Опубликовано: 05.07.1980

Авторы: Авакян, Губернская, Ильин, Перова, Теумин

МПК: B24B 53/12

Метки: абразивных, алмазный, инструмент, кругов, правки

...его относительно плоскости калибрующей части рабочей поверхности.Зкономическая эффективность от применения предлагаемой конструкции достигается за счет повышения производительности обработки и увеличения стойкости алмазного2 О инструмента. Формула изобретения 3криволинейную поверхность 6 с радиуснообразующей, служащую ыходной частьюрабочей поверхности,Предлагаемая конструкция разработанас учетом нестабильности припуска на механическую обработку абразивных круговпоступающих на операцию после термообработки. Радиусная входная часть инструмента, являясь как бы режущей кромкойвоспринимает ударные нагрузки при врезании и выполняет задачу снятия биения кругаВходная часть создает тем самым нормальные условия работы заборного конуса засчет...

Номер патента: 806386

Опубликовано: 23.02.1981

Авторы: Балашов, Васильев, Левычкин, Моргунов

МПК: B24B 53/12

Метки: автоматизированнойправки, круга, шлифовального

...усилия резанияза период, контролируемый релевремени.По мере снижения режущей способностикруга изменяются величина радиальной40составляющей усилия резания, измеряемая датчиком 4, и время шлифования, которое фиксируется реле 2 времени,а соответственно, изменяется и произведение этих величин.Когда режущая способность круга сни 45жается до критической величины, которойсоответствует вполне определенное значение произведения сигналов датчика 4и реле 2 времени, командоаппарат 6 включает механизм правки (на схеме не показан).Введение в устройство интегрирующегоблока 3, определяющего среднее значение радиальной составляющей усилиярезания за время контроля, позволяет 55более точно определять момент фактического затупления круга, так...

Номер патента: 831591

Опубликовано: 23.05.1981

Авторы: Колдаев, Фишбейн

МПК: B24B 53/12

Метки: инстру-mehta, правящего

...правяшего инструмента: на Фиг. 2 - установочный элемент устройства на фиг, 3 - установка кристалла алмаза перед его погружением," на фиг. 4- погружение кристалла алмаза 1 три контактировании его с пирамидальным углублением меньшей глубины; на фиг. 5 - то же, большей глубины.Способ осуществляется следующим об разом.8315 3Отверстие в оправе инструмента 1 запаивают заподлицо соогветсгвующим связующим веществом 2 и устанавливают оправы в приспособление 3, содержащее установочный элемент 4, на котором выполнены пирамидальные углубления с равными углами при вершине и различной глубины - большой 5 и малой 6. Приспособление первоначально расположено опорным элементом 4 вниз, В пирамидаль ное углубление большей глубины укладывают кристалл 7...

Номер патента: 844254

Опубликовано: 07.07.1981

Автор: Маринин

МПК: B24B 53/12

Метки: правки, шлифовальныхкругов

...Вершина алмаза 10 направлена в центр радиуса Ропределяющего криволинейный профиль шлифовальных кругов, и совпадает с осью поворота кронштейна 9. Для обеспечения равенства диаметров шлифовальных кругов и заданного для каждого изделия положения центров радиусов Р, Выставка рабочей поверхности копира 13 производится винтами 19 путем поворота копира вокруг оси 18, расположенной в плоскости симметрии на его рабочей поверхности. Каретка 20 с расположенным на ней копиром 13 закреплена на основании 2, Каретка 4 с алмазом 10 перемещается гидроцилиндром 5 по направляющим 3 основания 2 параллельно оси 6 шлифовальных кругов из положения 1 в положение 11. В положении 11 вершина алмаза 10 лежит в плоскости симметрии копира 13. Траектория движения...

Номер патента: 891394

Опубликовано: 23.12.1981

Авторы: Беликов, Маркман, Панцирев, Сатановский, Фазылов, Херсонский

МПК: B24B 53/12

Метки: абразивный, абразивных, инструмент, кругов, правки

...инструмента с абразивным крутом,осуществляя смазочное н охлаждающее действия. Это способствует снижениюусилий обработки, что, в свою очередь, уменьшает износалмазных зерен 11.Недостатками известного устройства являются незавершенность алмазной сферы (наличие алмазоносную часть 2, Ве инструмента устанавливает 3, в которую входит до.зивный элемент 4, снабжен.891394 1 О оставитель Л, Сергееваехред 3. Фанта Корректор А, Ферен Редактор Г, Кацалап По сн Тираж 918ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д, 4/5. аз 11099/2 иллан ППП "Патент", г. Ужгород, ул. Проектн ный сквозными осевыми каналами 5 для подвода СОЖ. Фиксация конусной цанги 3 осуществляется зажимной гайкой...
