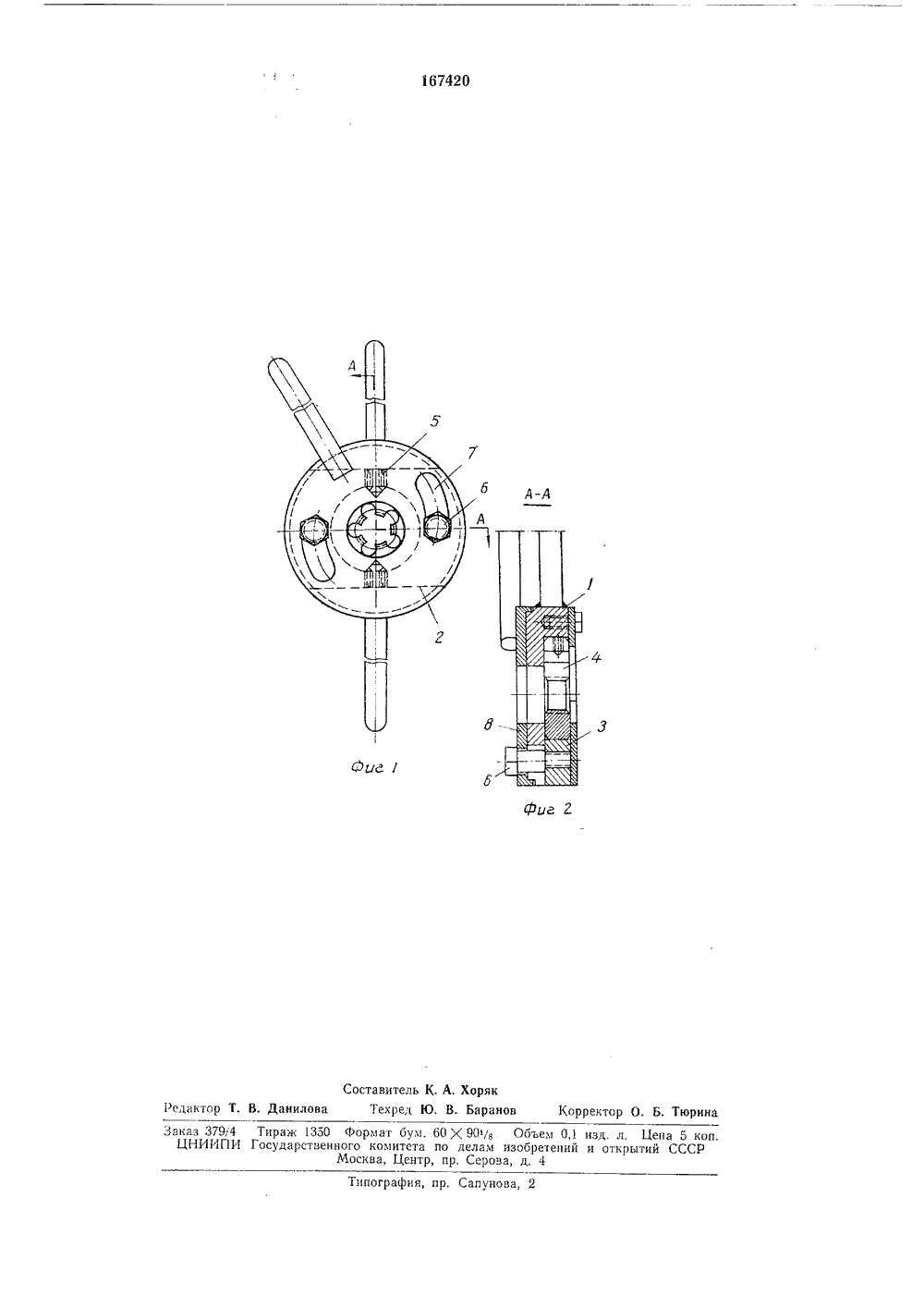

Клупп-леркодержатель

Номер патента: 1750921

Опубликовано: 30.07.1992

Автор: Михайлов

МПК: B23Q 3/02

Метки: михайлова, пазами, перекрещивающимися, плит, сухарь, т-образными

...в противном случае сухарь будет выступать над поверхностью 13 плиты 10.Сухарь используют следующим образом.В исходном положении, когда торцы 8 винтов 7 расположены на одном уровне с нижней поверхностью 14 сухаря, последний вводится в паз 9 плиты 10, Затвм сухарь перемещают вдоль паза 9 до пересечения последнего с пазом 11, совмещают выступы 12 сухаря с узкой частью Т-образного паза 11.В этом положении, сухарь фиксируют путем ввертывания винтов 7 в резьбовые отверстия 6 сухаря. При этом винты 7, упираясь торцами 8 в дно 15 паза 9, поднимают сухарь и его выступы 12 входят в узкую часть паза 11, Вертикальное перемещение сухарянеобходимо осуществлять до тех пор, покаего основание 2 не упрется в плоскость 16паза 9, В этом положении сухарь...

Номер патента: 582968

Опубликовано: 05.12.1977

Авторы: Блещик, Житников, Климкович, Лутошник, Матвеев, Паныш, Соловьев

МПК: B28B 7/16

Метки: железобетонных, пазами, стыковочными, форма

...изделий со стыковочными пазами, содержащем форму с неразьемными бортами, выполненными с окнами, в которых размещены иазообразователи, выполненные с поперечным сечением в виде круга с лыской, длина которой равна длине, а ширина ширине стыковочного паза, и снабжены 25 приводом его поворота.На фнг. 1 и 2 показано предложенйоеустройство в двух проекциях; нэ фиг, 3 - 6 разрезы формы по А - А н Б - Б в рабочем иисходном положении паэообразователей соответствеико.В иеразъемйой форМе имеются сквозныевырезы 1 и 2, в которых размещены пазообраэоЬатели 3. В каждом паэообразователе имеется вырез 4, длина которого равна длине пазаизделия. Йазообразователн 3 установлены вовтулках 5, которые жестко прикреплены к боко.вым стенкам формь. На одном конце...

Номер патента: 608233

Опубликовано: 25.05.1978

Авторы: Богданов, Леонов, Николаев, Паршин

МПК: H02K 15/02

Метки: магнитопроводов, микромашин, пазами, пакетов, сборки, скошенными

...фиг. 1 схематически изображено устройство; на котором происходит сборкв паке-.та по предложенному способу на фиг. 2 то же, план,Листы собираемого пакета 1 набираютна оправку 2, которую устанавливают в ооновании 3. Положение листов на оправке 2фиксируют с помощью направляющих стерж 15ней 4, Стержни устанавливают с учетом заданных величин угла скоса с и толщины фготового пакета магнитопроводв, а такжеэкспериментально определяемой усадки Ьпакета при его опрессовке в процессе склей-ки, угол наклона стержней 3 выполняютравным18=с 1 гс" ф+ А 1,После набора требуемого количествалистов магнитопровода к пакету 1 подводятприжимную втулку 5 и поворотом гайки 6через шайбу 7 и пружину 8 к пакету прикладывают незначительное сжимающее усилие,...

Номер патента: 1011308

Опубликовано: 15.04.1983

Авторы: Пахомов, Семенов, Щербаков

МПК: B21D 43/18

Метки: вакуумный, захватный, орган

...диск с отверстиями, расположенными по окружности, и узел захвата заготовок, имеющий каналы, связывающие полость корпуса с атмосферой со стороны торца корпуса, устанавливаемого свозможностью взаимодействия с заготовками, узел захвата выполнен в виде трубокпроходящих через отверстия диска и имеющих фланцы, взаимодействуюшие с дискомсо стороны, противоположной торцу корпуса, в торце корпуса выполнены дополнительные отверстия, расположенные поокружности, с продольными осями, наклоненными к продольной оси корпуса, а труб 35 40 45 50 55 5 10 15 20 25 30 ки установлены в дополнительных отверстиях с возможностью перемещения по ним и снабжены механизмом торможения.Механизмы торможения выполнены в виде смонтированных в корпусе...

Номер патента: 1449834

Опубликовано: 07.01.1989

Авторы: Кобец, Назаренко, Федоренко

МПК: G01B 5/12

Метки: диаметров, отверстий

...два узла 3 и 4 центрирования, выполненные в виде установленных в отверстии 2 регулируемых20 штанг 5 со шпоночными пазами 6, в которых установлены сухари 7, предназначенные для фиксации штанг в заданном положении при помощи винтов25 8, На концах штанг установлены опорные элементы, выполненные в виде роликов 9, закрепленных в вилках 10, имеющих возможность поворота вокруг собственной оси перпендикулярнойУ30 оси корпуса 1. Вилки 10 расположены в одной плоскости, а ось одной .вилки 21 О в каждом узле 3 и 4 центрирования подпружинена. Измерительный стержень 11 отсчетного узла 12 расположен между узлами 3 и 4 центрирования в плоскости, проходящей через оси подпружиненных вилок 10.Устройство работает следующимобразом,Перед измерением...
