B23D — Строгание; долбление; резка; развертка; протяжка; прошивка, распиловка; опиловка; шабрение; подобные операции по обработке металла со снятием стружки, не отнесенные к другим подклассам

Номер патента: 349503

Опубликовано: 01.01.1972

Авторы: Харитонов, Экспериментальный

МПК: B23D 43/00

Метки: jor7-ugt, б.и, инструментаijsc-tx, йи4еек, калибрующего, компенсации, пйтштот1, размера

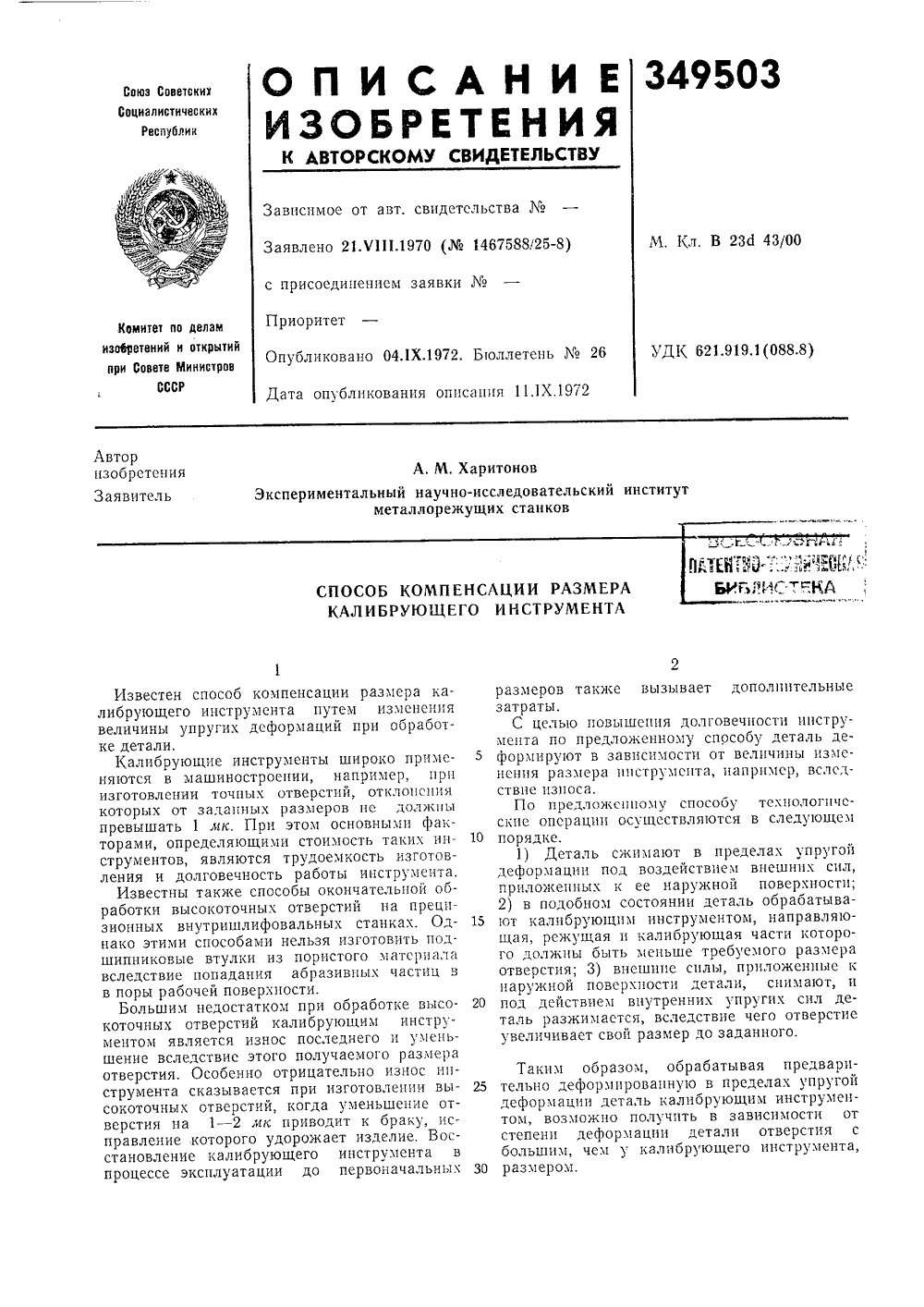

...для изготовления с помощью калиброванного инструмента высокоточных отверстий во втулках подшипников скольжения с газовой смазкой.При этом расчет усилия, нсобходимого для сжатия втулки, аналогичен расчету толстостенных цилиндров (труб), нагруженных внешним давлением, постоянным по длине (задача Ляме).Как известно, для этого случая радиальное перемещение в см. точки, находящейся на внутренней поверхности трубы, выражается формулой Р - сжимающая сила, кг; Е - модуль упругости первого рода, кг/см, г 2 - наружный диаметр трубы, см; г, - внутренний диаметр трубы, см.Из выражения (1), задаваясь требуемым уменыпением диаметра отверстия подшипниковой втулки, а также учитывая размеры и материалы втулки, можно легко вычислить Р, которую...

Номер патента: 349504

Опубликовано: 01.01.1972

МПК: B23D 77/02

Метки: fплги, всесоюзная, жучков, й10-ие, ух

...пластины снабжены,несколыкими расположенными по окружности коническими выемками, попарно взаимодействующими с ввинченными в справку стопорными винтами.Такая конструкция развертки обеспечивает многократное иопользование режущей пластины.На чертеже схематично изображена предлагаемая развергка в трех проекциях.Двусторонняя режущая пластина 1, имеющая на опорных поверностях конические выемки 2, расположенные по окружности, и огверстие 3 в центре, вставлена в паз оправки 4 с возюожностью поворота на центрах визитов 5 в диаметральной плоскости оправки, Гайки б стопорят винты 5, а ось 7 входит с зазором в отверстие 3 пластины 1, что обеспечивает свободную установку пластины при резании и облегчает поворот пластины при введении в,работу...

Номер патента: 349505

Опубликовано: 01.01.1972

Авторы: Зубанев, Киевский, Коновалов, Рулевский, Униговский

МПК: B23D 79/06

Метки: 349505

...с твери, имеющий наклонную показан 2 - расиг. 3 - вставка мку.о для сн ликами ерем еща ется подразводит лапы 9 бы, тем самым ата включает три оложенными под я г ра Это достигается тем, что устройстве механизм выдвиж полнен в виде установленног осно оси трубы с возможно ремещения конуса с направ для резцов, а механизм цент ставляет собой силовой цили закрепленными на его корпу ни концы которых взаимоде нем цилиндра, а другие при ней поверхности трубы,Штанга, иа котор связанные с резцами,влево под действиек О выдвижение резцов. тех пор, пока конус роликами до упора в штанге имеется резь можно регулировать 5 а, соответственно, г,ренного стыка.После этого, поршеньдействием привода влеводо упора в поверхность меются конусы 5, ус б,...

Номер патента: 349736

Опубликовано: 01.01.1972

Авторы: Анагорский, Бринза, Долгов, Лосихин, Москвитин, Фоминов, Франценюк

МПК: B23D 41/08, C21D 1/44

Метки: нагретых, перемещения, протяжных

...также другие элементы, содержащиеся в электролите. Интенсивность нагрева роликов регулируют изменением напряжения на электродах в достаточно широких пределах (от 400 до 1500 С). Если эти условия соблюдаются, то за весь период работы роликов их поверхность остается чистой даже тогда, когда они работают в воздушной среде, так как происходит непрерывная очистка разрядами в восстановительной среде.Ролик может быть выполнен с бандажами или без них, а ванны - выполнены раздвижными. Основанием ванны является внутренняя3камера 4 с открытыми торцами и окном 5, вытянутым вдоль образующей. На внутреннюю камеру надевается наружная камера б с одним дном 7 и окном, Окно внутренней камеры используется в качестве направляюшей поступательного...

Номер патента: 350602

Опубликовано: 01.01.1972

Авторы: Добрынин, Изотов

МПК: B23C 1/20, B23D 21/12

Метки: переносный, станок, фрезерно-отрезной

...13 с эксцентрично посаженным на нее пальцем 14 и свободно висящим на пальце ударником 15 с фигурными выступами 1 б и 17. Соосно с валом двигателя расположен шпиндель 18, один конец которого имеет выступ 19, а на другом конце крепится фреза.Суппорт винтом отводится в крайнее положение. С помощью манипулятора машина зажимами жестко фиксируется на разрезаемой детали 20, которая закреплена на каком-либо объекте. Винтом фрезу подводят до соприкосновения с деталью. Включают подачу воздуха к пневмодвигателю. При вращении вала двигателя вступает в работу ударно-импульсный механизм вращательного действия, Поводок, поворачиваясь вокруг оси, гранью набегает на выступ 1 б ударника и ведет перед собой втулку. При этом выступ 17 ударника ударяет по...

Номер патента: 350603

Опубликовано: 01.01.1972

Авторы: Кожевников, Коробкин, Левицкий, Овчаров, Свердлов, Шварц

МПК: B23D 25/04, B26D 1/18, B26D 1/60 ...

Метки: летучий, станок, трубоотрезной

...его относительно каретки до упора в упорную штангу по сигналу датчика, имеющегося в стопорном механизме.На чертеже изображена схема предлагаемого станка.Он содержит каретку 1, на которой смонтированы механизм зажима 2 и режущий механизм 3, датчик переднего конца трубы, например фотоэлектрический, и узел коррекции, Последний выполнен в виде фиксатора б длины и жестко связанной с ним упорной штанги 6, установленной с возможностью перемещения относительно каретки и снабженной стопорным механизмом 7. Привод 8 стопорного механизма связан с датчиком 9 механизма зажима. Режущий механизм снабжен приводом 10, перемещающим его до упора в упорную штангу по сигналу датчика 11 стопорного механизма,Ъ ф.в " 350603 Предмет изобретения...

Номер патента: 352445

Опубликовано: 01.01.1972

Авторы: Дитер, Иностранна, Мапал, Федеративна, Эрих

МПК: B23D 77/02

Метки: 352445

...14, который заходит в выемки пластин 12, предотвращая вращение последни.;.Направляющие пластины 12 имеют выступаю щие части, которые образуют цилиндрическую поверхность 15 с радиусом, соответству ющим цомицальному радиусу развертки.На направляющих пластинах 12 выполнены выемки 16 с наклонной передней поверх постыл, к которой прилегает один шарик 17,толкающий направляющие пластины вперед так, что оци выступают за пределы торцовой повсрхцости ГОлОВки рязвертк Ия то же расстояние, что и режущая кромка режущего элемента. Шарики 17 нагрукецы спиральной пружицои 18, расположенной в отвеостии 19 головки развертки, Если направляющие пластины прижаты назад от осеього рабочего давления, то шарики 17, преодолевая давление пружины 18,...

Номер патента: 352719

Опубликовано: 01.01.1972

Автор: Кацага

МПК: B23D 21/02

Метки: резки, станок, труб, фасонной

...управления достаточно установить основные параметры соединения двух труб - радиусыи Я и угол пересечения труб а.При настройке кулисно-рычажного меха низма-построителя двигатель 18 вращает ходовой винт 16, перемещая гайку-ползун 17.Кулисно-рычажный механизм-построитель, получая движение от приводного валика 11, перемещает каретку 1 вместе с рабочим инст рументом 3 вдоль оси обрабатываемого изделия. Одновременно приходит во вращение трехкулачковый патрон 7 механизма вращения, При этом образуется фасонный профиль изделия 8, 15Вращением червяка 38 задающего устройства и червячного колеса 39 кулисы 2 б и 31 устанавливаются на угол а, что фиксируется стрелкой 40 на шкале 41. Затем вращением винта 33 кулиса 27 устанавливается на раз мерПри...

Номер патента: 354927

Опубликовано: 01.01.1972

Авторы: Проскур, Романов, Ростовский

МПК: B21D 31/04, B23D 41/04

Метки: опора, отверстий, станку, цилиндров

...снабженнойподпружиненными кулачками, отличающаяся тем, что, с целью предотвращения потери продольной устойчивости при дорновании тонкостенных труб, в корпусе опоры установлен 25 двуплечий рычаг, одно плечо которого является опорной поверхностью для заготовки, а на другом - закреплен ролик, контактирующий с наклонной плоскостью толкателя, также установленного в корпусе и взаимодей ствующего с головкой. кость улачк Изобретение относится к области обработки металлов пластическим деформированием, в частности к оснастке в виде опоры к станкам для обработки отверстий цилиндров дорнованием.Известны опоры к станку для обработки отверстий цилиндров дорнованием, содержащие корпус с расположенной в нем головкой, снабженной подпружиненными...

Номер патента: 354948

Опубликовано: 01.01.1972

Авторы: Кислый, Трифонов

МПК: B23D 23/00, B26D 3/16

Метки: проката, резки, сортового, штамп

...с деталями. Подвижная обойма 2 перемещается вниз с разведенными ножом 7 и прижимом 8, а неподвижная обойма 3 под действием собственного веса сжимает пружины 34 и 28, сводя клинья 6 к центру и перемещая верхний прижим 5 к ни кнему ножу 4.При этом происходит предварительный зажим проката с усилием, соответствующим разности веса обоймы и суммарного усилия прукип 34 и 28.После остановки неподвижцой обоймы 3подвижная обойма 2 продолжает опускаться до соприкосновения верхнего ножа 7 с зажатым в неподвижной обойме прокатом, затем при стоящей неподвижно обойме 2 начинают перемещаться в пазах в результате сжатия пружин 22 клинья 9, выбирая зазор между прижимом 8 и отрезаемой частью проката, После выбора этого зазора подвикная обойма вновь...

Номер патента: 354949

Опубликовано: 01.01.1972

Автор: Дмитренко

МПК: B23D 63/04

Метки: зубьев, ленточных, пил, развода

...жесткости снижает качество обработки и уменьшает диапазон регулирования величины развода. 10Предложенное устройство отличается от известного тем, что привод разводных дисков выполнен из двух конических полудифференциалов, связанных между собой телескопическим валом. 1Это повышает качество обработки и увеличивает диапазон регулирования величины развода. На фиг, 1 показана кинематическаяописываемого устройства; на фиг. 2 -вращательного и поступательного движ р азводных дисков.Устройство содержит вращающиеся в противоположные стороны с синхронной скоростью профильные разводные диски 1 и 2. Каж дый из них снабжен приводом из полудифференциалов 3 и 4, которые кинематически связаны между собой телескопическим валом Б. Оба...

Номер патента: 355776

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна, Луи

МПК: B21D 43/22, B23D 33/00

Метки: ленты, листов, отрезанных, приема, стапелирования

...превышающей линейную скоростьпрохода отрезанных листов,Верхний тормозной кулачок имеет на поверхности выступ 32 кругового профиля надлину дуги АВ, радиус Я которой больше радиуса Р остальной части кулачка. Выступпри каждом обороте кулачков входит в соответствующую впадину на поверхности нижнего тормозного кулачка. Эта впадина имееткруговой профиль по дуге Сй, радиус Я которой меньше радиуса Р остальной части нижнего кулачка. Расстояние между осями валов14 и 15 равно 2 Р, так что при каждом обороте тормозных кулачков, вращающихся с тойже угловой скоростью, выступ 32 входит ввпадину 33 и проходит по ее поверхности безскольжения.Дуга АВ может быть порядка 30, а дугаСй - около 75. Между тормозными кулачками и роликами 18 и 19, 1 б и 17...

Номер патента: 356023

Опубликовано: 01.01.1972

Авторы: Азовское, Гибочных, Йсес, Луговой, Мансуров

МПК: B21D 35/00, B21D 53/16, B23D 25/12 ...

Метки: образования, полосы, профилей

...1 ьпо показан Обпьыь вид установки; ца фиг. 2 - механизм резки; на фиг. 3конструкция ножей; ца фиг, 4 схема расчета ножей,Установка состоит цз станицы 1, иа которой установлен электродвигатель 2, соединенный через клцноремеццую 8 и шестереццую 4 передачи с профилирующпм механцзмом и летучими ножницами. Профилирующий механизм содержит задаюпьие б и направляющие б проводки и две пары роликов 7, 8 пз кото рых нижние - приводные ролики. Для гибкипрофиля 9 установлен холостой ролик 10 под утлом к продольной оси профиля с возможностью перемещения при помощи винта 11.Барабанные летучие ножницы содержат кор пус 12, перемещаемый при помощи винта 13,два приводных барабана 14, 15, скорость вращения которых регулируется прп помощи сменных...

Номер патента: 356055

Опубликовано: 01.01.1972

Авторы: Зайцев, Кононенко, Морголенко, Правдин, Федосенко, Фульмахт, Черников, Щекочихин

МПК: B23D 35/00

Метки: импульсная, йаштно, резки, слиткоешсеооюаная, уехйинеснбис№отад

...заканчивается штоком 17, 5 перемещающимся в пневмоцилиндре 3.Перед началом работы импульсной машины пневмоцилиндр 3 закачивается сжатым воздухом через штуцер 18. Для сжатия воздуха и установки траверс 15 в исходное по ложение в гидроцилиндр 4 через штуцер 19подается гидросмесь, которая воздействует на поршень 5, увлекает шток б и связанный с ним захват 7. При разведении траверс рычаги синхронизации выводятся таким образом, что 5 подвижный шарнир 10 и подвижные шарнирырычагов синхронизации устанавливаются на одной прямой, На этом заканчивается цикл сжатия воздуха в пневмоцплиндре 3, а захват 7 возвращается в исходное положение под 20 действием подаваемой в гидроцилиндр черезштуцер 20 гидросмеси. Под действием пружинных (упругих)...

Номер патента: 356056

Опубликовано: 01.01.1972

Авторы: Центральный, Чернавский

МПК: B23D 77/00

Метки: развертка, цилиндрическая

...развертка отличается от известных тем, что ширина ленточек у вершины зубьев больше, чем на ее остальной части; причем, уширение ленточек может быть выполнено ступенчатым или плавно уменьшаться от вершины зуба.Такое выполнение повышает стойкость инструмента.На фиг. 1 показана предложенная развертка с ленточками, ширина которых выполнена ступенчато; на фиг. 2 - то же, ширина ленточек плавно уменьшается от вершины зуба.Калибрующая часть 1 развертки имеет цилиетдриескую ленточку 2 шириной /вершины и , на некотором удалении от нее, причем /т/,.Цилиндрические ленточки такой конструк ции развертки выполняются за один проход,Предмет изобретения1. Цилиндрическая развертка, зубья калибрующей части которой снабжены ленточками, 10 отличающаяся...

Номер патента: 356099

Опубликовано: 01.01.1972

Авторы: Иоффе, Йатент, Кирко, Микельсон

МПК: B21K 27/00, B23D 33/02, B23Q 7/12 ...

Метки: ориентации

...на лот 356099ке по ходу движения резьбовым концом вперед. Приемную часть лотка 3 выполняют в виде трубки, по которой детали соскальзы. вают в ориентированном положении.Разворот детали резьбовым .концом вперед объясняется тем, что при ее движении через магнитное поле в резьбовом конце индуцируется меньшая величина тока по сравнению с противоноложным более массивным концом, проводимость которого .выше.При этом создается момент электромагнитных снл, направление которого зависит от исходного положения детали, благодаря чему детали разворачиваются всегда однозначно. Аналогично ориентируются другие детали.Можно распределять детали по лотку, разветвляющемуся на ручьи в зависимости от исходното положения деталей (см. фиг. 4 н 5)....

Номер патента: 356100

Опубликовано: 01.01.1972

Автор: Иоффе

МПК: B23D 33/02, B23Q 7/12

Метки: магнитной, немагнитных, ориентации, токопроводящих, транспортирования

...ее двиюсный шаг магнитопровода выполндуктора;переменным.3561 1. Устройство для магнитной ориентациии транспортирования токопроводящях немагнитных деталей путем воздействия на них бегущим магнитным полем, образованным в индукторе током, протекающим по обмотке,уложенной на его магнитопровод, отличающееся тем, что число ампер-,витков обмотки,полюсный шаг т и ширина В рабочей зонымагнитопровода в индукторе выбраны изусловий создания поля воздействующих на детальпондеромоторных сил, превышающих ее момент сопротивления движению и развороту, ив зависимости от длины 1 и ширины в деталипри в,2. Устройство по и. 1, отличающееся тем,что для разворота детали удлиненной стороной в направлении ее движения размеры индуктора выбраны в...

Номер патента: 356117

Опубликовано: 01.01.1972

Авторы: Барбашов, Гончаров, Держаков, Корниловский, Напрасников

МПК: B23D 19/04, B26D 1/18

Метки: вырезки, дисковые, заготовоки, колец, круглых, ножницы

...кольца или круглой заготовки и, кроме того, вместе с верхней траверсой имеют возвратно-поступательное движение вдоль оси траверсы за счет кулачка 13 и щупа 14. На валу верхней траверсы расположен механизм обгона 15, служащий для поворота этой траверсы яа угол более 360, Для вращения обеих траверс слу кит пневматический привод (на чертеже не показан), передающий движение через рейку 1 б.Для жесткой установки корпусов с дисковыми ножами на определенных радиусах слу. жат планка 17 и винты 18 и 19.Листовой материал по центру прижимается сменными колпачками 20 к сменной опоре1, а за пределами наружного диаметра вырезаемого кольца или круга, двумя пневматическими прихватами 22 к столу 23, Сменчая опора соединена со станиной неподвижно. Для...

Номер патента: 356118

Опубликовано: 01.01.1972

Автор: Хорошилов

МПК: B21D 28/36, B23D 65/02, B26F 1/20 ...

Метки: штамповки

...паза; на фиг. 5 - уголскоса.10 Установка содержит основание 1, на котором расположена коробка передач 2, навыходном валу 3 которой закреплен ведущийролик 4 механизма,перемещения ленты,взаимодействующий с подпружиненным ро 15 ликом 5. На том же основании размещенаматрица б со сменными вставками 7, взаимодействующими с пу ансонами-зубьями 8,закрепленными на роланхе 9 который сидитна валу 10 и зафиксирован установочными20 кольцами 11. Вал 10 соединен с коробкойпередач при,помощи, муфты 12,При вращении ролика 9 и вала 10 пуансоны-зубья внедряются в ленту, которая за жата между роликами 4 и 5, и непрерывнопротягивается с постоянной скоростью.,Пуансоны-зубья имеют скосы со стороны, обращенной к части ленты, поступаю ЗО щей на обра:ботху. Скос...

Номер патента: 356836

Опубликовано: 01.01.1972

Авторы: Германска, Гюнтер, Иностранцы

МПК: B23D 31/00, B23P 13/00

Метки: кромок, ленты

...может быть использовано при изготовлении полых сварных профильных тел, например при изготовлении труб.Известсц способ обработки кромок лецты 11 едостаткп известного способа заключаются в низком качестве обработанной поверхности, нестабильности процесса рсзация и невысокой стойкости рсукущсго ццструмсцта.Предлагаемый способ отличается от известного тем, что в процессе обработки лепту прижимают к цацравляющим посредством усилия давлсция режущих ицструмецтов, которос обеспечивается удерживающим устройством для резцогь цыпопцеццым таим об 1 язом, что в цсм установлены один цлц цссколько резцов, которые могут регулироваться или смс 1 цаться Отцосцтсльцо Обрабатываемой поверхности кромки лсц гы под углом цаклоця режущей кромки резца илц...

Номер патента: 357046

Опубликовано: 01.01.1972

Авторы: Лепа, Чацкий

МПК: B23D 23/00

Метки: станок-автомат, фрезерно-отрезной

...13 привода поворота револьверной головки, Количество кулачков соответствует количеству рабочих упоров на револьверной головке,На другом торце установлен один кулачок 27 воздействующий на электропереключатель 28 отключения привода станка по окончании заданного цикла,Перед началом работы рабочие упоры б револьверной головки 5 настраиваются на заданную длину заготовок и фиксируются. Кулачки 25 счетчика, соответствующие рабочим упорам, настраиваются на заданное количество деталей соответствующей длины и фиксируются на барабане счетчика.Кулачок 27 устанавливается на деление, соответствующее общему количеству заданных деталей и фиксируется.,После включения станок работает на автоматическом цикле: включается механизм подачи проката 2,...

Номер патента: 357047

Опубликовано: 01.01.1972

Автор: Годовский

МПК: B23D 31/00

Метки: заготовок, пластины, резки, твердых, тонкие, хрупких

...и стве.об резки на тонкие пластины упких твердых материалов, о из сапфира, кварца, метал- твердых сплавов, заключаюто заготовку фиксируют и песительно режущего инструтопалов иной, ювеуг выста тины, П латформу возможно пендику тение тин из быть ническо роизвод ен снос из хр ественн ческих том, ч т отнорезнои кемой плаготовкуполучаетленин, переза. 10 Способ резки на тонкие пластины заготовокиз хрупких твердых материалов, преимущественно из сапфира, кварца, металлокерамических твердых сплавов, заключающийся в том, что заготовку фиксируют и перемещают отно сительно режущего инструмента, отличаюиийся тем, что, с целью исключения деформации режущего инструмента и дефектов реза, после внедрения режущего инструмента в заготовку последнюю...

Номер патента: 357048

Опубликовано: 01.01.1972

Авторы: Желтый, Пархоменко, Татарников

МПК: B23D 63/20

Метки: закалкизубьев, зводки, нагрева, ра

...3, наружныи диаметр которой смещен относительно внутреннего. Втулка 3 поворачивается шестерней 4, неподвижно закрепленной на ней.Установку втулки 3 на необходимый угол(для изменения величины хода, например, шатуна, а вместе с ним и гибочной головки) производят при помощи шестерни 5, напрессованной на шток б, скользящий в направляющей 10 втулке 7, запрессованной в выходной вал.Привод штока б, осуществляется электрогидравлическим толкателем 8 типа ТЭГчерез рычаг 9В исходное положение шток возвращают 15 пружиной 10. Фиксатор 11 фиксирует поворотвтулки 3 на определенный угол. Фиксатор 11 установлен в гнезде втулки 3, входит в эксцентрик 1 и получает движение от рычагов 12 и 9 и штока б. Электрогидравлический толка тель 8 с ходом штока 50...

Номер патента: 357701

Опубликовано: 01.01.1972

Авторы: Инк, Иностранец, Иностранна, Соединенные

МПК: B23D 45/20

Метки: резки, труб

...в центральное или нейтральное положение. Снятие возбуждения соленоида позволяет пружине 35 оттягивать вытяжной сердечник и осуществлять реверс рычага 32, тем самым кнопки 37 вводятся в зацепление с плитами 24, запирая платформу 19 в центральном или нейтральном положении. Во время операции отрез 5 10 15 20 г 30 35 40 45 50 55 60 65 ки трубы номинальная скорость, с которой перемещается каретка 1, подгоняется как можно ближе к величине скорости трубы 4, выходящей из трубоформующей машины.Когда полотно дисковой пилы врезается в отрезаемую трубу и номинальная скорость продольного перемещения трубы становится больше номинальной скорости продольного перемещения каретки 1, труба начинает тянуть полотно дисковой пилы 14 и, следовательно,...

Номер патента: 358106

Опубликовано: 01.01.1972

Автор: Шестаков

МПК: B23D 1/28, B23D 13/00

Метки: головка, многорезцовая, шлицестрогальная

...крепятся направляющие 20,которые проходят через отверстия планшайбы25 17 с расположенными фиксаторами 21, которые оказывают непосредственное воздействиена направляющие 20.Шлицестрогальная многорезцовая головкак ползуну станка крепится планшайбой 17, паЗО правля;ощие 20 в этом случае проходят через358106 12 10 Корректоры: Е, Миронова и Н. Стельм Заказ 4110/1 зд. М 1 б Тираж 406 одпнсное ипографин, пр. Сапунова,отверстия ползуна и становятся заподлицо с ним.Работает головка следующим образом, При строгании одновременно нескольких шлицевых пазов на валу головка совершает возвратно-поступательное движение. Когда головка завершит прямолинейное строгание на необходимую длину шлицевых пазов, и блок - корпус 1 остановится за счет...

Номер патента: 358107

Опубликовано: 01.01.1972

Авторы: Ермолаев, Ефремов, Сергеенков, Стогонов

МПК: B23D 45/10

Метки: резки, труб

...фрезам 22. Подача фрез для врезания их в трубу 20 осуществляется вращением винта 23 (фиг, 2),соединенного шарниром 24 с водилом 25. Водило (см. фиг. 2) прикреплено на кронштейнах кверхней части корпуса. Внутри корпуса (см. фиг. 1) между торцовыми стенками 25 установлен ходовой винт 2 б с ленточной резьбой, приводящийся во вращение рукояткой 27, По винту при вращении перемещается гайка 28, на которой на кронштейне 29 (см. фиг, 3) укреплен стакан 30 с тремя равномерно рас положенными шаровыми зажимами 31, кото358107 Фиг 1 рые закрепляют внутри стакана 30 заглушку д 2 с резиновым уплотнителем 33. Стакан с заглушкой перед началом работ по вырезке газопровода расположен в верхней части корпуса и в таком положении удерживается фиксатором 34....

Номер патента: 358108

Опубликовано: 01.01.1972

Авторы: Гайворонский, Матвиенко

МПК: B23D 79/06

Метки: 358108

...рез (в виде запятой). При возврате шабер при помощи рычажного механизма 19 приподнимается от 25 плоскости резания.После каждого прохода верхние салазки 2смещаются на определенный настраиваемый шаг по направляющим каретки 1 поперек заготовки 1 б при помощи рычажного механиз ма 19.Кулисный механизм связан через шток с рамкой 20, на которой закреплены две рейки 21, смещенные в плоскости одна относительно другой.На гайку 22 жестко насажены два храповика с,противоположным направлением зубьев. При перемещении верхних салазок в одну сторону рамка посредством рычажного механизма прижата к одному храповику одной рейкой 21. После каждого прохода поступательное движение рамки позволяет повернуть храповик с гайкой 22, сидящей на неподвижном...

Номер патента: 359100

Опубликовано: 01.01.1972

МПК: B23D 15/08

Метки: 359100

...показано устройство в двух про екциях и разрез по А - А.Устройство для вырезания отверстий в листовом материале состоит из двух жестко скрепленных между собой пластин 1 и 2, между которыми свободно перемещается режущий 20 элемент, выполненный в виде двуплечего рычага, одно плечо 3 которого служит рукояткой, а второе плечо 4 имеет форму сегментного зубчатого лезвия, Уголки б и б, закрепленные в нижней части пластин 1 и 2, позволяют при менять устройство для установки в слесарных тисках.Подвижный нож имеет фожущая поверхность котороспирали с зубчатой насечко 30 нижней части ножа перемычка обеспечивает возможность изменения угла резания.Для вырезания контура отверстия в материале сверлят технологическое отверстие, в которое помещают...

Номер патента: 359101

Опубликовано: 01.01.1972

Авторы: Гаврилов, Злобина, Симонов

МПК: B23D 25/04, B26D 1/60

Метки: проката, резки

...толкателя с поперечиной и размещаемыми на них пружинами 10, 11, поджимающими вкладыши 4 к направляющим 1,Устройство работает следующим образом.При необходимости резки движущегося между клетями стана проката 12 включается силовой цилиндр, толкатель 8 перемещает вкладыши 4, а вместе с ними и направляющие 1, вводя их в рабочую зону (фиг. 2, 3).Одновременное движение направляющих 1 с вкладышами 4 обеспечивается за счет пружин 10, установленных на поперечине 9 и подкимающих вкладыши 4 к направляющим 1, и пружины 11, установленной на толкателе 8 и поджимающей крышку 2 к вкладышам 4, и продолжается до тех пор, пока направляющие не упрутся в неподвижные упоры 18. В дальнейшем перемещаются только вкладыши, которые, передвигаясь по клиновым...

Номер патента: 359102

Опубликовано: 01.01.1972

Авторы: Азовское, Гибочных, Деркач, Паршиков, Фуга

МПК: B23D 15/04, B23D 33/02, B26D 1/06 ...

Метки: листового, ножницам, поддерживающее, резки

...8, шарнирно установленных в станине 4 и связанных регулируемыми по длине тягами Б с двуплечими ломающимися рычагами 6. Ломающиеся рычаги снабжены роликами 7 и подпружинены к кулачкам 8, связанным с приводом, пружинами 9. Кулачки, установленные на приводном валу, предназначены для уда ления поддерживающих планок после прижима листа через систему рычагов,Приспособление для фиксации поддерживающих планок содержит стержень 10, подвижно закрепленный в станине и перемещаемый 10 посредством двуплечего подпружиненного рычага 11, связанного с индивидуальным приводом 12, управляемым с помощью реле времени, связанным с приводом перемещения режущего органа ножниц.15 Разрезаемый материал (лист) подается постолу и поддерживающим планкам 1 до...
