B23B 9/02 — для изготовления деталей из пруткового материала

Номер патента: 390867

Опубликовано: 01.01.1973

Авторы: Заманский, Ткаченко

МПК: B23B 9/02

Метки: 390867

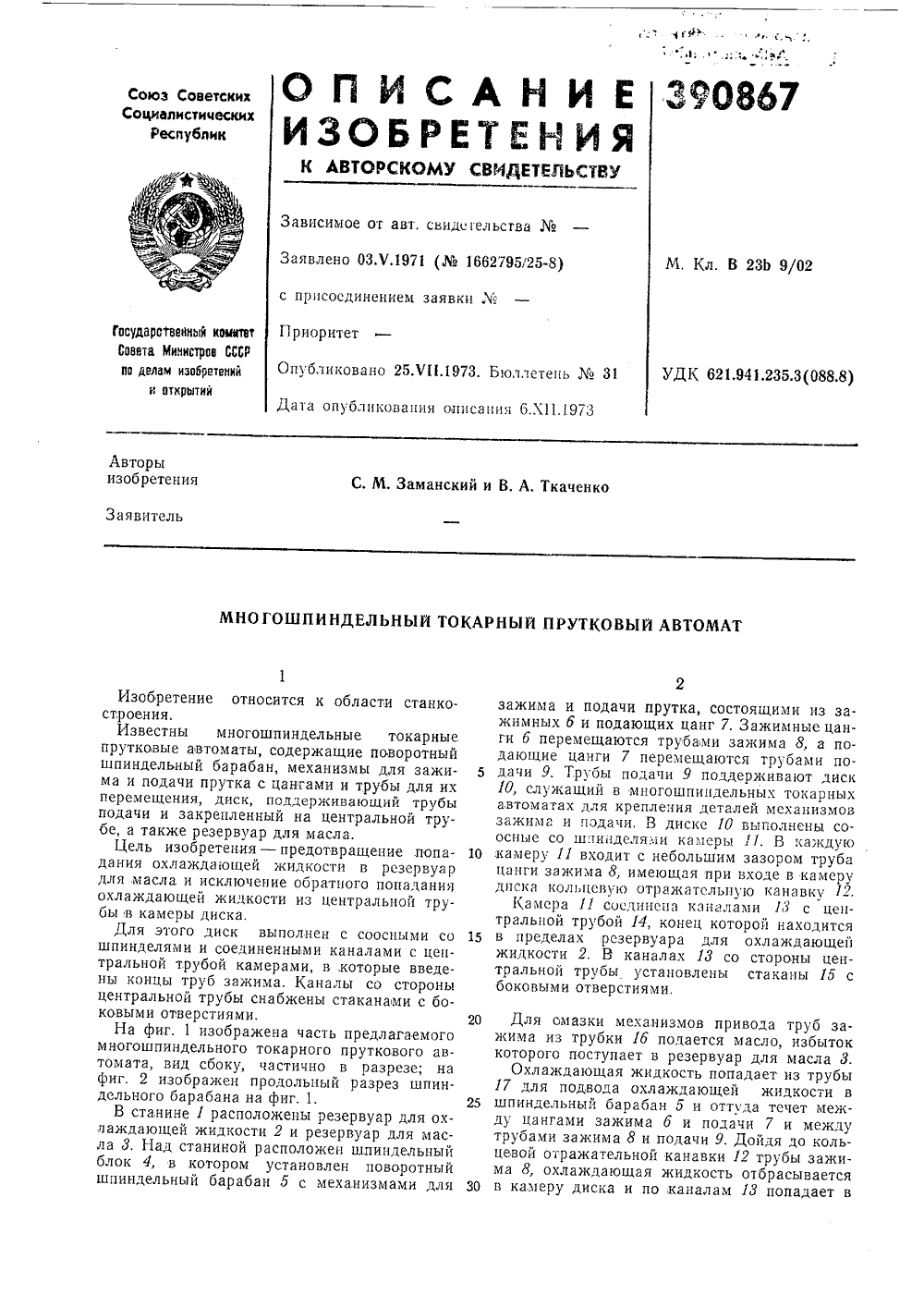

...трубами зажима 8, а подающие цанги 7 перемещаются трубами по дачи 9. Трубы подачи 9 поддерживают диск10, служащий в многошпиндельных токарных автоматах для крепления деталей механизмов зажима и подачи, В диске 10 выполнены соосные со шпинделями камеры 11. В каждук) 10,камеру 11 входит с небольшим зазором трубацапги за)кима 8, имеющая при входе в камеру диска колгцсвук) отражатсльпу)о канавкуКамера 11 соединспа каналами 13 с центральной трубой 14, конец которой находится 15 в пределах резервуара для охлаждающейжидкости 2, В каналах 13 со стороны центральной трубы установлены стаканы 15 с боковыми отверстиями,20 Для смазки механизмов привода труб зажима из трубки 1 б подается масло, избыток которого поступает в резервуар для масла...

Номер патента: 462659

Опубликовано: 05.03.1975

Авторы: Зверев, Коханый, Невский, Панков

МПК: B23B 9/02

Метки: автомата, многошпиндельного, токарного, шпиндель

...установлена на трубе 27, на правый конец которой навинчена зажимная цанга (не показана). На трубе 27 закреплен диск 28, между ним и втулкой 26 расположены тарельчатые пружины 29 и промежуточный упор 30.К корпусу шпиндельного барабана 1 неподвижно прикреплено коническое кольцо 31, а к корпусу автомата 2 - кулак 32,Шпиндель работает следующим образом.В рабочих позициях, требующих вращения для обработки изделия, шпиндель 3 вращается, так как гильза 11 находится в положении, при котором длинные плечи рычагов 9 взаимодействуют с цилиндрической поверхностью 13 гизльзы 11, а меньшие плечи рычагов 9 сжимают диски муфты 5 через детали 8, 7 и 6,Одновременно прутковый материал зажат цапгой зажима, так как большие плечи рычагов 25...

Номер патента: 520022

Опубликовано: 30.06.1976

Автор: Херманн

МПК: B23B 9/02

Метки: многошпиндельный, станок-автомат, токарный

...при каждом обороте распределительного вала 19. С распределительным валом 22 соединяются обычным опособом (при использовании пружины) фиксаторы 23 и 24 шпиндельных барабанов 6 и 13. При таком, размещении оба фиксатора в начале включения каждого барабана выходят из своего фиксирующего по 5 10 15 20 25 30 35 40 45 50 55 60 65 ложения и после включения автоматически фиксируют барабаны в их новом положении.Для привода поворота шпиндельных барабанов 6 и 13, а также для подачи инструментальных кареток предусмотрено использование особого лриводного мотора 25 (фиг. 4 и 5), Этот мотор приводит в движение вал 26, на котором крепится червяк 27, находящийся в зацеплении с червячным колесом (не показан), размещенным на распределительном валу 28....

Номер патента: 952446

Опубликовано: 23.08.1982

Автор: Лобастов

МПК: B23B 9/02

Метки: профилей, сложных

...соответствующем подборе угловых скоростей вра. щения резца и обрабатываемого колеса совершает в их относительном движении перемещение по выбранной циклоидальной кривой.Расстояние между осью вращения чашечного резца Оэ Оэ и осью 0404 Равно эксдентриситету е планетарного механизма.Обрабатываемое колесо вращают вокруг двух осей 0 Ои 0202, параллельных оси ОЭОи расположенных на расстоянии аСообщая обрабатываемому колесу 3 сложное днижение, а именно нращение звена ао вокруг оси 00 с угловой скоростью й и вращение несущего эту ось звена а с угловой скоростью Ю относительно оси 0202, обеспечивают перемещение обрабатынаемо- З 5 го колеса по соответствующей циклоидальной кривой. Тогда за счет сочетания вращательных движений чашечного резца и...
