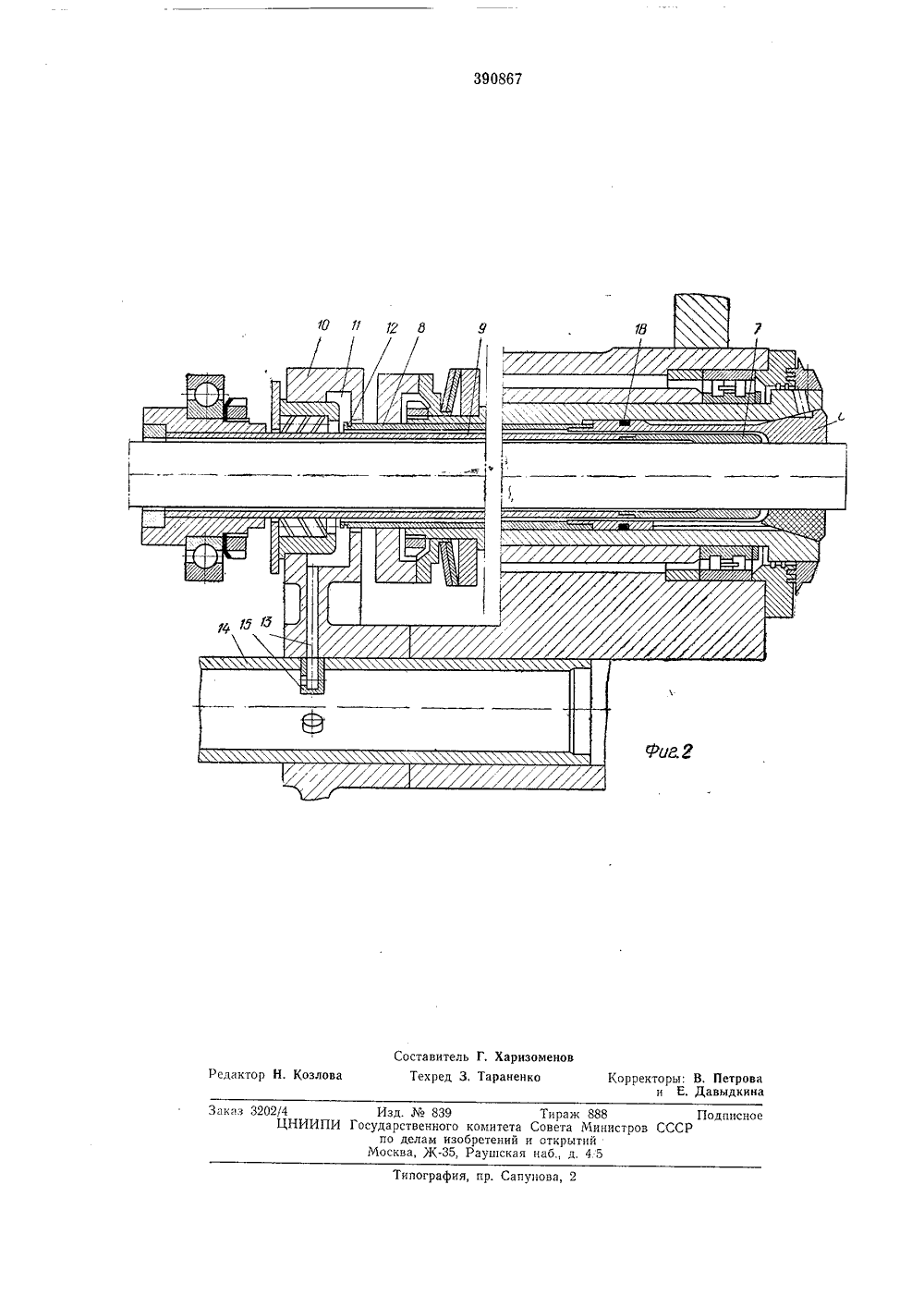

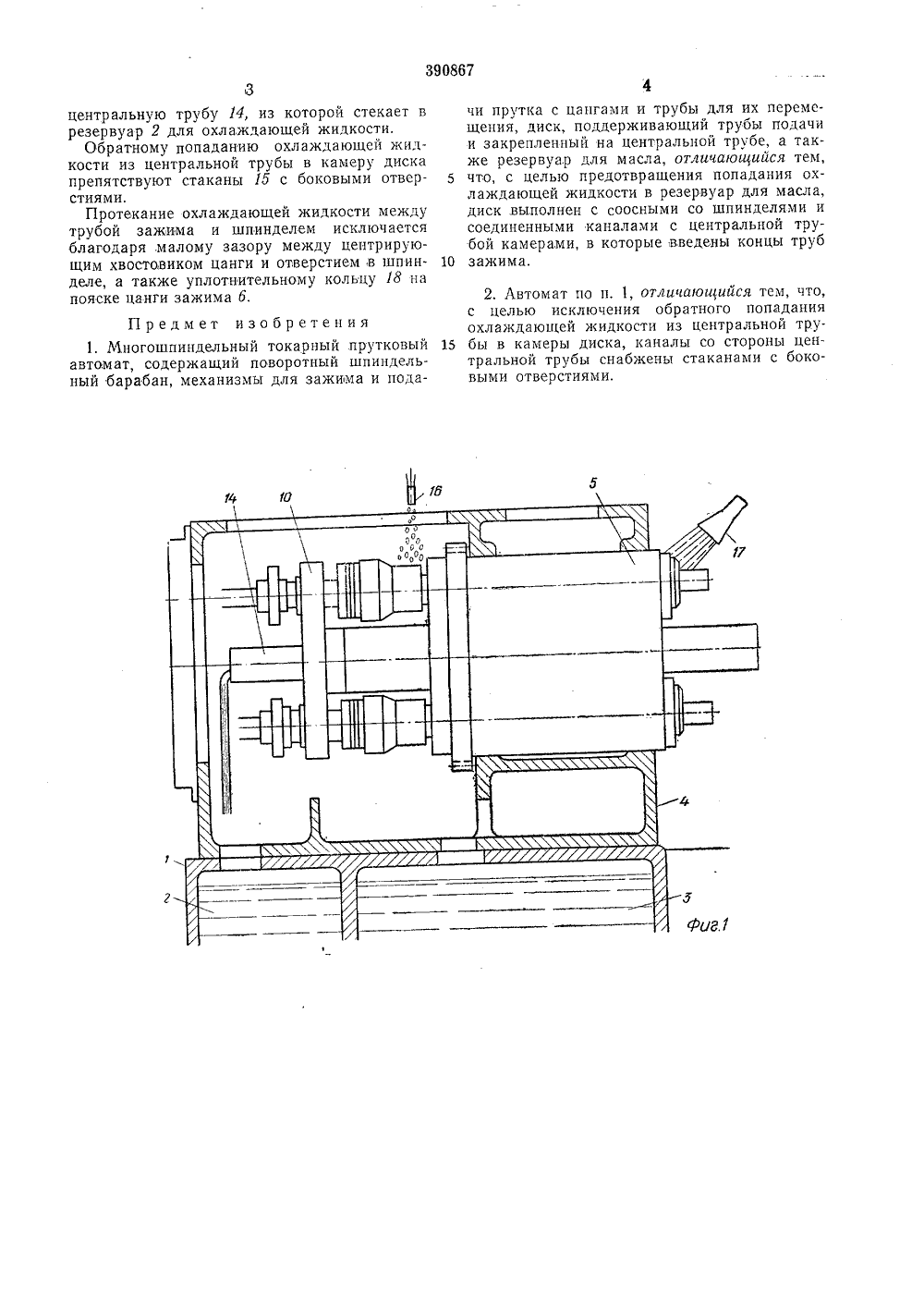

ОГ 1 ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВМДЕТЕПЬСТВУ 39 О 867 Союз СоветскихСоциал исти цескихРеспублик Зависимое от авт. саидеел а М, Кл, В 23 Ь 9/02 Заявлено ОЗ.Ч.1971 ( 1662795/25-8)с присоединением заявкиПриоритетОпубликовано 25.Ч 1.1973. Бюллетень3 асударствевиый камитетСаввта Мииистрав СССРпа делам иэабретеиийи аткрытий УДК 621,941.235.3(088,8) Дата опубликования оппсани 6 Л 11.1973 Авторыизобретени. А. Ткаченко явител НОГОШПИНДЕЛЬНЫЙ ТОКАРНЫЙ ПРУТКОВЫЙ АВТОМАТ Изобретение относится к области станкостроения.Известны многошпиндельные токарные прутковые автоматы, содержащие поворотный шпиндельный барабан, механизмы для зажима и подачи прутка с цангами и трубы для их перемещения, диск, поддерживающий трубы подачи и закрепленный на центральной трубе, а также резервуар для масла.Цель изобретения - предотвращение попадания охлаждающей жидкости в рсзервуар для масла и исключение обратного попадани) охлаждающей жидкости из центральной трубы в камеры диска.Для этого диск выполнен с соосными со шпинделями и соединенными каналами с центральной трубой камерами, в,которые введены концы труб зажима. Каналы со стороны центральной трубы снабжены стаканами с боковыми отверстиями.На фиг. 1 изображена часть предлагаемого многошпиндельного токарного пруткового автомата, вид сбоку, частично в разрезе; на фиг. 2 изображен продольный разрез шпиндельного барабана на фиг. 1.В станине 1 расположены резервуар для охлаждающей жидкости 2 и резервуар для масла 3. Над станиной расположен шпиндельный блок 4, в котором установлен поворотный шпиндельный барабан 5 с механизмами для зажима и подачи прутка, состоящими из зажимных б и подающих цанг 7. Зажимные цанги б перемещаются трубами зажима 8, а подающие цанги 7 перемещаются трубами по дачи 9. Трубы подачи 9 поддерживают диск10, служащий в многошпиндельных токарных автоматах для крепления деталей механизмов зажима и подачи, В диске 10 выполнены соосные со шпинделями камеры 11. В каждук) 10,камеру 11 входит с небольшим зазором трубацапги за)кима 8, имеющая при входе в камеру диска колгцсвук) отражатсльпу)о канавкуКамера 11 соединспа каналами 13 с центральной трубой 14, конец которой находится 15 в пределах резервуара для охлаждающейжидкости 2, В каналах 13 со стороны центральной трубы установлены стаканы 15 с боковыми отверстиями,20 Для смазки механизмов привода труб зажима из трубки 1 б подается масло, избыток которого поступает в резервуар для масла 3.Охлаждающая жидкость попадает из трубы17 для подвода охлаждающей жидкости в 25 шпиндельный барабан 5 и оттуда течет между цангами зажима б и подачи 7 и между трубами зажима 8 и подачи 9. Дойдя до кольцевой отражательной канавки 12 трубы зажима 8, охлаждающая жидкость отбрасывается 30 в камеру диска и по,каналам 13 попадает вцентральную трубу 14, из которой стекает в резервуар 2 для охлаждающей жидкости.Обратному попаданию охлаждающей жидкости из центральной трубы в камеру диска препятствуют стаканы 15 с боковыми отверстиями.Протекание охлаждающей жидкости между трубой зажима и шпинделем исключается благодаря малому зазору между центрирующим хвостовиком цанги и отверстием,в шпинделе, а также уплотнительному кольцу 18 на пояске цанги зажима б,Предмет изобретения1. Многошпиндельный токарный прутковый автомат, содержащий поворотный шпиндельный барабан, механизмы для зажима и подачи прутка с цангами и трубы для их перемещения, диск, поддерживающий трубы подачи и закрепленный на центральной трубе, а также резервуар для масла, отличающийся тем, 5 что, с целью предотвращения попадания охлаждающей жидкости в резервуар для масла, диск, выполнен с соосными со шпинделями и соединенными каналами с центральной трубой камерами, в которые, введены концы труб 10 зажима. 2. Лвтомат по п. 1, отличающийся тем, что,с целью исключения обратного попадания охлаждающей жидкости из центральной тру бы в камеры диска, каналы со стороны центральной трубы снабжены стаканами с боковыми отверстиями.аказ 3202/4ЦНИ пография, пр. Сапунова, 2 Изд. М 839Государственного по делам из Москва, Ж,Тираж 88 омитета Совета Ми ретений и открытий аушская наб., д. 4 5 Подписноетров СССР
