B23B 27/00 — Резцы для токарных или расточных станков

Номер патента: 1115856

Опубликовано: 30.09.1984

Авторы: Гаврош, Мельчин, Чухарев

МПК: B23B 27/00

Метки: резец

...резца, на головке выполненыдополнительные режущие кромки сразрывом в месте их пересечения с основной режущей кромкой, расположенные попарно симметрично относительно плоскости симметрии, проходящейчерез продольную ось резца перпен-дикулярно к основной плоскости резца.ЗОГоловка резца выполнена съемнойс отверстием и установлена с возмож.ностью упругого поворота относительно державки, на которой выполненвыступ для взаимодействия с указанным отверстием головки.Между режущими кромками головкисо стороны передней поверхности выполнены сквозные окна, выходящиена внутреннюю поверхность головки, 4 Оа на торце выступа державки размещена опора для взаимодействия с указанной внутренней поверхностью головки,На фиг, 1 показан. резец, вид...

Номер патента: 1143517

Опубликовано: 07.03.1985

Авторы: Бабенков, Зинченко, Масловский, Смаль, Тимохин, Товстовяк

МПК: B23B 27/00

Метки: металлов, резец, цветных, чистовой

...Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 1143Изобретение относится к металлообработке, в частности к чистовой поддевке торцов деталей из цветных металлов.Известен чистовой резец, содержащий корпус и рабочую часть с широким лезвием и передней поверхностью соуглом заострения менее 90 1 .0 днако данный резец малоэЪективен при чистовой подрезке торца медных 1 О пластин коллектора электробритвы, не обеспечивая стабильно шероховатость обработанной поверхности в пределах Рд = 0,20-0,32 мкм.Цель изобретения - повышение 15 качества обработанной поверхности при обработке цветных металлов.Поставленная цель достигается тем, что у чистового резца, содержащего корпус и рабочую часть с широкой режущей кромкой...

Номер патента: 1143518

Опубликовано: 07.03.1985

Авторы: Белявский, Боярунас, Доброскок, Дрожин, Михайлов, Синельщиков, Скорописов

МПК: B23B 27/00

Метки: пластина, режущая

...и нижнейопорной поверхностью 7 пластины.Величина угла /3 определяется параметрами гиперболы, являющейсяобразующей боковой поверхности отверстия 2 и высотой 1 расположенияточки 6 контакта над сечением 8,проходящим через окружность мини,мального диаметра 3 е отверстия 2.В двусторонней пластине сечение 8проходит через середину толщиныпластины.Выполнение боковой поверхностиотверстия режущей пластины в формеоднополостного гиперболоида враЪ 1 ения позволяет за счет измененияпараметров гиперболы получить заданный уголна заданной высоте 6что повышает надежность крепления. режущей пластины на державке режущего инструмента. Составитель А. АкимовРедактор И. Николайчук Техред Л.Микеш Заказ 813/10 Тираж 1086ВНИИПИ Государственного комитета...

Номер патента: 1144776

Опубликовано: 15.03.1985

Авторы: Кондаков, Севастьянов

МПК: B23B 27/00

Метки: прорезью, резец

...паза 3, образующего упругодеформируемые боковые стороны 4 и 5, несущие головку 2. Резец устанавливается, например в резцедержателе токарного станка, под углом И к оси 6 центров станка или оси вращения шпинделя станка и закрепляется тремя болтами 7 - 9.Величина углов у и 6 выбирается таким образом, чтобы в процессе работы выФ Ф полнялось неравенство Ру" Р, где Р проекция силы Ру на плоскость, перпендикулярную оси 1 О резца; Р - проекция силы Р, на ту же плоскость.Резец работает следующим образом.Под действием силы Р, система СПИД (на фиг. 2 не показана) упруго деформируется на величину у, т.е. расстояние вершины резца А увеличивается на у от оси 6.Чем больше усилие Ру (больше припуск на обработку), тем больше у.Под действием...

Номер патента: 1148714

Опубликовано: 07.04.1985

Авторы: Ситников, Элинсон

МПК: B23B 27/00

Метки: пластина, режущая

...Корректор Г. Решетник едакт Подписноемитета СССРоткрытийая наб., д. 4/5 1/7 Тираж 1086 ВНИИПИ Государственного кпо делам изобретений и 13035, Иосква, Ж, Раушс Заказ 1 атент", г. Ужгород, ул, Проектная, 4 Изобретение относится к металлообработке.Известна режущая пластина с выступами криволинейной формы, расположенными по окружности Г 13.5Недостатками известной пластины являются невозможность работы с увеличенными подачами, а также сложность изготовления.Цель изобретения - расширение техаологических возможностей пластины,Поставленная цель достигается тем, что у режущей пластины с выступами криволинейной формы, расположенными по окружности, выступы образоваиы пересекающимися между собой цилиндрическими гранями, ориентированными по осям...

Номер патента: 1155368

Опубликовано: 15.05.1985

Автор: Шатуров

МПК: B23B 27/00

Метки: резец

...профилю канавок. На фиг. 2 профиль канавок и выступов, лежащих между канавками, показан штрих- пунктирной линией, Расстояние между вершинами 6 и 9 головок резца в плане равно половине осевого шага расположения винтовых канавок на поверхности детали, т. е. 1=80 (фиг. 2), где 3 - расстояние в плане между вершинами головок резца; ю - осевой шаг расположения канавок. Главная режущая кромка 4 передней головки 2 относительно основания 10 имеет отрицательный угол наклона режущей кромки Л. Вспомогательная режущая кромка 5 имеет положительный вспомогательный угол наклона режущей кромки й., т. е. углы наклона кромок одной головки имеют противоположные друт другу направления (фиг. 3), Главная режущая кромка 7 задней головки 3 имеет...

Номер патента: 1159723

Опубликовано: 07.06.1985

Автор: Сойкин

МПК: B23B 27/00

Метки: режущий, элемент

...из газонасьпценнбгоматериала с сС -структурой и состоитпреимущественно из нитрида титана:Т 1 В. Микротвердость поверхностногослоя соизмерима с твердостью лучших(20-23 ГПа). Твердость по шкале Мааса достигает 8"9 ед.Благодаря высокой твердости альфированного слоя 1, режущий элементможет с успехом применяться для обработки. материалов новьппенной прочности в отличие .от известного материала,Для изготовления режущего элемента используют прутковую заготовку или проволоку, которую нагревают . в воздушной среде до 1000-1100 С, . М в течение 1-3 ч. За этот период глубина газонасыщенного слоя достигает . 0;2-0,6 мм. Этого вполне достаточно,723поскольку диаметр наиболее употребительных режущих столбиков составляет 2-4 мм (номера пластинок...

Номер патента: 1161261

Опубликовано: 15.06.1985

Автор: Курихин

МПК: B23B 27/00

Метки: резец

...сердечник 16 из светопрозрачного материала на основеокислов металлов, например окиси алюминия. Внутренняя полость канала 5защищена заглчикой 17 в виде про 35зрачного окна из стекла для ввода вдержавку лазерного луча 6 от квантового генератора (не показан), Резецснабжен узлом 18 оптического разъема40для присоединения гибкого светонровода от квантового генератора. Узелустановлен на держателе 4 у торца 5,который оптически сопряжен с линзой 10.Резец работает следующим образом.В процессе механической обработкиматериала резанием, например при технологическом процессе удаления крупных выступов рисунка протектора резцом в условиях восстановительногоремонта автомобильных шин из резины,усилие резания определяется допустиВНИИПИ Заказ 3890/16...

Номер патента: 1168339

Опубликовано: 23.07.1985

Автор: Ткачик

МПК: B23B 27/00

Метки: резец, токарный

...подреэной торцовый (позиция 9). Главный угол в плане со становится прк этом больше 90 Вспомогательный угол в плане уменьшается, Прк загибе стенки режущей части внутрь (сжатие) резец становится прямым проходным (позиция 10), Главнь 1 й угол в плакс У при этом стаОновчтся меньше 90 , а вспомогательный угол в плане 1, увеличивается. В результате такого изгиба стенки режущей части задний уголк передний уголбудут изменяться. Для сохранения первоначального значения этих углов резец трубчатой Формы следует повернуть как в продольном так к в поперечном направлениях. Соответствующий разворот используется также прк установке резца в рабочее положение но Оск обрабатываемого изделия, Режущая часть содержит выпуклую заднюю поверхность, чем...

Номер патента: 1181780

Опубликовано: 30.09.1985

Авторы: Киселев, Чепелев, Шитов

МПК: B23B 27/00

Метки: вставка, режущая

...вспомогательных углов: задних и в плане. Режущие кромки 4 платины выполнены со стороны противоположных торцов и образованы пересечением под углом 3 заострения 50о режущего клина, равным 70 - 90 плоскостей 5 и 6, которые являются поверхностями резания.Схема установки режущей вставки в режущем инструменте приведена на 55 фиг. 5 и 6.Вставка устанавливается в режущем инструменте таким образом, что ее ось образует с вектором скорости резания или с тангенциальной составляющей силы резания Р угол Е.Угол/3 заострения режущего клина может бытьвыполнен симметрично или несимметрично оси пластины, что определяется необходимыми значениями переднего углаи заднего угла е 6. В любомслучае угол о представляет собойугол ориентации режущего клина...

Номер патента: 1187924

Опубликовано: 30.10.1985

Авторы: Зазырова, Сидоренко

МПК: B23B 27/00

Метки: режущий, элемент

...поверхностями 2-4 тетраэдра 5. Три смежныеграни куба 6-8, пересекающиеся с поверхностями 2-4 установленной выемки 1, являются (в зависимости отположения режущего элемента на кор- З 0пусе инструмента ) либо переднимиповерхностями режущего элемента прирезании, либо базовыми боковыми поверхностями режущего элемента приего закреплении. Каждая из трехоставшихся смежных между собой граней куба 9-11 служит также поочередно или задней поверхностью резцапри резании, или опорной поверхностьюрежущего элемента при его установке 40и закреплении на корпусе инструмента. В результате пересечения граней9-11, служащих задними поверхностями режущего элемента с гранями 6-8 служащими передними поверхностямипри резании, образуется шесть режущих кромок 12-17,...

Номер патента: 1201063

Опубликовано: 30.12.1985

Авторы: Девяткин, Девяткина

МПК: B23B 27/00

Метки: резец, токарный

...113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к металлообработке и может найти применение при обработке материалов с малым коэффициентом теплопроводности.Цель изобретения - повышение эффективности отвода тепла .от инструмента или обрабатываемого изделия.Поставленная. цель достигается тем, что при обработке охлаждающая жидкость нагревается и за счет испарения интенсивно поглощает тепло от инструмента и обрабатываемого изделия.На чертеже показан токарный резец, вид в плане.Токарный резец состоит из державки 1 и теплоотводящего элемента в виде цилиндрического ролика 2, установленного на упругой оси 3 в пазу державки 1. Наружная поверхность 4 цилиндрического ролика 2выполнена...

Номер патента: 1206012

Опубликовано: 23.01.1986

Авторы: Брюхов, Гольдшмидт, Полетика, Скворцов

МПК: B23B 27/00

Метки: пластина, режущая

...изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к металлообработке,Цель изобретения - улучшение завивания и дробления стружки посредством образования переменной степени деформации по ее ширине, получение наименьшего радиуса завивания стружки и дробления стружки при ее соприкосновении с обрабатываемой поверх О ностью На чертеже представлена предлагаемая режущая пластина,Режущая пластина содержит переднюю поверхность 1, главную режущуюкромку 2 и вспомогательную кромку 3,участок 4 нанесения износостойкогопокрытия, примыкающий к вершине 5режущей пластины. Протяженность О,участка 4 вдоль главной режущей кромки 2 составляет 0,4 - 0,6 ее активной длины, и...

Номер патента: 1124502

Опубликовано: 23.03.1986

Автор: Куфарев

МПК: B23B 27/00

Метки: резец

...одай. ПГ; - . н зОбр етения - 11 свьш 1 ение на - дежнЭсти дробления стружки при продольном и ;то 1 еречном точении11 е 51 ь Дсстигаетс 51 тем что в резце с винтовой архимедовой передней поверхностью с -лавной и вспомогательной рехгпьими кромками и с переменным перед 1 сим углом, последний при удале - ини ст вершины резца вдоль режущих кромок уменьшается, а вдоль главной РЕУД 111 а 1 КРОМКИ ВЫ 11 О 1 Н;11 Я ВИНСВЛЯ фяскяПа фиг. ,1 изображена схема образования передней поверхности резца;ня фи;, 2 - предлсженнь 1 й резец, план; на фиг, 3 - вид Л-А ня фиг, 2; на фиг 4 - вид Б-Б ня фиг. 2; на 4502 2фиг . 5 - вид В-В ня фиг . 2; нафиг. 6 - вид Гна фиг. 2; нафиг. 1 - схема работы предложенногорезца при продольном точении; нафиг, 8 - то же,...

Номер патента: 1220856

Опубликовано: 30.03.1986

Автор: Розенблат

МПК: B23B 27/00

Метки: резец, розенблата, сборный, токарный

...к металлообработке,Целью изобретения является расширение технологических возможностейрезца за счет увеличения диапазонарегулирования перецнего угла резца.На фиг. 1 показан предложенныйсборный токарный резец, разрез; нафиг. 2 - сечение А-А на фиг. 1.Сборный токарный резец, напримерпрорезной, включает режущую часть 1,которая содержит пластину 2, закрепленную с помощью штифта 3 и стопора 4с болтом 5, а также державку 6. Наголовке режущей части 1 установленаопора, выполненная в виде двух выпуклых сферических пластин 7 и 8,соединенных пальцем 9 со сферическойголовкой с помощью гаек 10. Хвостовикрежущей части 1 резца связан с помощью кривошипного привода 11, тяг 12и пальцев 13 и 14 с державкой 6. Дляфиксации заданного положения передней 15...

Номер патента: 1227351

Опубликовано: 30.04.1986

Авторы: Кириллов, Мамаев

МПК: B23B 27/00

Метки: резец

...тем, что ударную нагрузку в момент контакта устройства с. обрабатываемой деталью воспринимает предохранительный стружколом, обеспечивая снижение разрушающего действия удара на режущую пластину за счет повышен 1 я динамических ха рактеристи к систем ы СП ИД.На фиг.1 изображен строгальный резец с установленным на нем предохранительным стружколомом, общий вид; на фиг.2 - вид Л на фиг.1; на фиг.3 - вид Б на фиг.1; на фиг 4 - разрез В - В на фиг 1.Предохранительный стружколом состоит из накладной пластины 1 со стружкоотводящей поверхностью 2 и регулируемого ограничителя поворота, состоящего из планки 3, винта 4 и упругого элемента 5.Накладная пластина 1 установлена с возможностью поворота на державке 6 строгального резца посредством оси 7,...

Номер патента: 1242309

Опубликовано: 07.07.1986

Автор: Курихин

МПК: B23B 27/00

Метки: инструмент, оптико-механической

...своей токоприемной поверхностью в плоскости торцов 21 световодов 13, на главной задней поверхности 19 под режу." щей кромкой пластины, а закрепляется в подложке иэ электроизоляционного материала, Злектросопротивление материала электрода 23 меньше электросопротивления материала режущей пластины 1,В процессе оптико-механической обработки материалов световой поток 24 направляют на Фокон 4, которым концентрируют поток и вводят через входной конец 5 в оптико-волоконный Фитиль 6 в паровом канале 7, Фитиль б транспортирует концентрированный поток к сопряженным с ним световодам 13. Через торцы 21 световодов световой поток направляется на обрабатываемый материал под режущей кромкой пластины 1. Под действием светового потока 25 обрабатываемый...

Номер патента: 1266664

Опубликовано: 30.10.1986

Автор: Ермаков

МПК: B23B 27/00

Метки: вставка, режущая

...щим длину камеры, стружка плавно сходит в камеру под большим передним углом, упираясь в перемычку или во вложенную пластину из износостойкого материала. 55При болыпом припуске 1, превьппающем длину камеры,в работе помимо грани обода участвует близлежащее поперечное ребро (см, фиг. 3). Условия схода стружки по грани обода и по поверхности ребра резко отличаются вследствие значительной разницы в передних углах; большой положительной - по грани обода и отрицательный- по ребру, Это способствует разрыву стружки на два потока 10 и 11 соответственно на переменной глубине грубой наружной поверхности и на постоянной глубинепри снятой наружной корке, Грубый припуск наружной корки поковки или литой заготовки снимается ребром. Отрицательный...

Номер патента: 1284713

Опубликовано: 23.01.1987

Автор: Гринберг

МПК: B23B 27/00

Метки: крепления, режущего, элемента

...углового паза 5 на режущем элементе 1 и контакт образующей 6 стержня 7 прихвата 3 с образующей 8 отверстия 9 в державке 2 при затяжке гайки 10. Затем державка 2 в собранном виде, а также съемныц элемент 11 устанавливают в резцедержатель 12 и, переме" щая державку 2, фиксируют ее положение, при котором упорная поверхность 13 сьемного элемента 11 входит в контакт с задней стенкой 14 прихвата 3, после чего державку 2 и съемный элемент 11 закрепляют в резцедержателе 12 болтами 15, При закреплении нового режущего элемента 1 державка 2 и съемный элемент 11 остаются в ранее зафиксированном положении, а зажим осуществляется при затяжке гайки 10 прихватом 3 путем перемещения последнего по направляющим, одной из которых является образующая 8...

Номер патента: 1284714

Опубликовано: 23.01.1987

Авторы: Ганзбург, Зайцев, Любченко

МПК: B23B 27/00

Метки: инструмент, режущий

...изобретения являстойкости инструмента сногогранными пластинами,ЯО 1284714 тем увеличения жесткости стыка междусменной многогранной и опорной пластинами с обеспечением его демпфирующего свойства. Это достигается тем,что контактирующие поверхности смен- .ной многогранной 2 и опорной 3 пластин выполнены с суммарным поднутрением, величина которого составляет0,02 - 0,15 мм, При этом значения па-раметров нероховатости Кс, контактирующих поверхностей равны О, 64 - 3,2 мкм,а величина относительной опорной длины профилядостигает 24 - 50%.1 ил.1284714 Составитель В.ЗолотовТехред И,Попович. Корректор И,Муска Редактор А.Ворович Заказ 7500/13 Тираж 972 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,...

Номер патента: 1284715

Опубликовано: 23.01.1987

Авторы: Малыгин, Светлаков

МПК: B23B 27/00

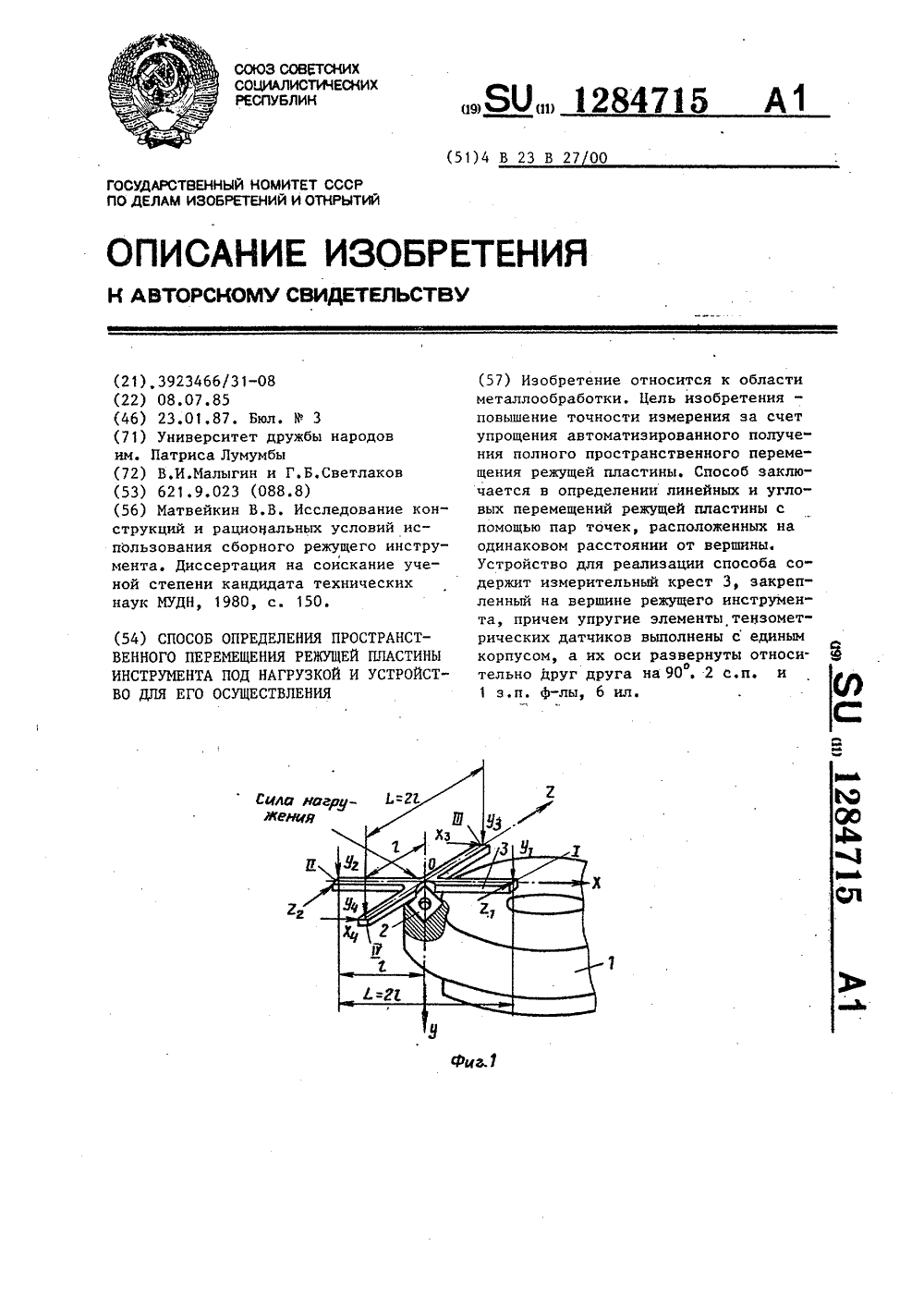

Метки: инструмента, нагрузкой, перемещения, пластины, пространственного, режущей

...закрепляют измерительный крест таким образом, что его оси совпадают с осями координат инструмента и пересекаются в его вершине. На одинаковом расстоя нии от вершины инструмента вдоль каждой из осей располагают жестко закрепленные относительно корпуса инструмента и подключают к питанию одинаковои полярности пары датико 50 перемещений, включенных между собой по мостовой схеме. Производят плавное нагружение вершины инструмента от нуля до нужного значения по заданному закону.его изменения и регистриРуют суммарное значение показаний каждой пары датчиков, равное удвоенному значению действительного линейного перемещения вершины режущей пластины от"носительно корпуса инструмента. Затемизменяют полярность питания одногоиз каждой пары датчиков...

Номер патента: 1289613

Опубликовано: 15.02.1987

Авторы: Гелета, Доценко, Ковалев, Самардак, Сизоненко

МПК: B23B 27/00

Метки: вставка, режущая, универсальная

...произрежушеи и зачис м вершина пласт и ме о ли после преобразования асположении зачистнои Для расширения технологических возможностей вставки (работа с оптимальной геометрией в зависимости от обрабатываемого материала) заточка по передней поверхности осуществляется по двум углам; передним углом в продольном сечении и передним углом в поперечном сеченииПри заточке гередней поверхности по двум углам расположение зачистнсй кромки на франтальнекции должно быть пад определения зависимостими определяется длина орез углы Ъ и : После преобразований п сая(-)ф, - + О 2 СВОдится заточка с положительными пе -редними углами, при абрябодых, закаленных - заточка стороны режушеи и хвостовои частивставки под углом Л к базовой поверхности, который...

Номер патента: 1292995

Опубликовано: 28.02.1987

Авторы: Андреев, Изотов, Кабалдин, Мокрицкий, Фадеев

МПК: B23B 27/00, B24B 39/00

Метки: износостойкими, инструмента, покрытиями, твердосплавного, термомеханического, упрочнения

...при торцовом фрезеровании ста-пи 45 при числе нагружения режущейкромки 10 (скорость резания 2,8 м/с,глубина 2 мм, подача на оборот фрезы 6,2 мм). Оценка выполнена привыборке в 28 кромок.Результаты стойкостных испытанийчетырехгранных пластинок формы 03114150412 из ВК 8 + ТМ приведены вгабл,1Данные таблицы свидетельствуют отом, что рациональными для осущест- ЗО нления предлагаемого способа являются нагрев пластин н пределах 673873 К с выдержкой н пределах 1215 мин; скорость вращения щетки 1416 м/с; скорость перемещения плас тин 80-100 мм/мин; число проходовщетки по пластине 2-4; время воздействия щетки на пластйну 240-600 с.Повышение производительностиупрочнения инструмента может быть 40 достигнуто при частичном...

Номер патента: 1301567

Опубликовано: 07.04.1987

Авторы: Аренднер, Некрасов, Серов

МПК: B23B 27/00

Метки: резец

...2, причем вершины 3 и4 резца расположены по концам большойдиагонали 5 параллелограмма 2 Линия6 пересечения торцовых наклонных поверхностей 7 и 8 составляет с нормалью 9 к опорным поверхностям 10 и1.1 державки острый угол В. По варианту выполнения резца с целью упрощения заточки линия 6 совмещена с малой диагональю параллелограмма 2. Резец устанавливается и закрепляется в резцедержавке так, чтобы его вершина 3 с одной иэ режущих кромок находилась на уровне линии центров станка. Обработка металла этой режущей кромкой ведется до предусмотренного ее затупления. После этого резец переустанавливается, для чего 1567 гего поворачивают, вынув предварительно из державки, относительно продольной оси на 180, т.е. вершиной 4 (другой режущей...

Номер патента: 1306650

Опубликовано: 30.04.1987

Авторы: Болотин, Вяльцев, Грановский, Ключников, Родионова

МПК: B23B 27/00

Метки: прорезью, резец

...резании материалов.Цель изобретения - повышение качества обрабатываемой поверхности.Укаэанная цель достигается за счет обеспечения возможности управ - пения формообразованием стружки и ее дробления.На фиг. 1 схематически изображен предлагаемый резец, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 1.Режущая пластина 1 закреплена механическим способом на державке резца 2, в которой выполнен сквозной продольный П-обраэный клиновой паэ 3. В паз 3 вставлен двойной клин 4, который прижимается в точках 5 и 6 к державке резца 2 прижимными винтами резцедержавки станка (не показана).Резец работает следующим образом.В зависимости от выбранных режимов резания, геометрии заточки режущей пластины 1 и жесткости системы...

Номер патента: 1313568

Опубликовано: 30.05.1987

Автор: Алексеенко

МПК: B23B 27/00

Метки: многогранная, неперетачиваемая, пластина

...направлении в каждом секторе граней и между их нормальными плоскостями 1-1 симметрии образуют волнообразный рельеф с переменными параметрами высоты И,-М 6 и ее смещения Я - Е, по передней поверхности, а также аналогично по задней поверхнос 5 б 8 2генцией) волн к плоскостям симметрии в радиально-нормальном сечении 1-1, что, кроме специальных гидродинамических свойств режущих лезвий, обеспечивает их повышенные жесткость и виброустойчивость в процессе высокоскоростного резания.Передний уголпо мере удаления от вершины режущей кромки на ширине ее ленточки принимает различные значения - от отрицательного с переходом через нуль до положительного. Участок Н ленточки с отрицательным углом, являющийся упрочняющей фаской, для высокоскоростного...

Номер патента: 1318350

Опубликовано: 23.06.1987

Авторы: Живоглядов, Резников

МПК: B23B 27/00

Метки: расточной, резец

...использована дистиллированная вода, в качестве легкоплавкого сплава 7 - олово. Крышка 8 предохраняет сплав от вытекания после его расплавления электрическим нагревателем 9.При включении нагревателя 9 в систему управления станком обеспечивается размерная подналадка резца по заданной программе.Для компенсации износа режущих пластин 3 и 4 либо для установки резца на больший исполнительный размер после прекращения процесса резания на холостом ходу станка на определенный промежуток времени включается электрический нагреватель 9. Легкоплавкий сплав 7 расплавляется и за счет избыточного давления при этой температуре паров теплоносителя в тепловой трубе 5 ее гофрированный участок расправляется, увеличиваясь по длине и уменьшаясь в диаметре. Так...

Номер патента: 1340915

Опубликовано: 30.09.1987

Авторы: Малыгин, Светлаков

МПК: B23B 27/00

Метки: инструмента, качества, сборного

...изобретения - повышение точности путем поддержания постоянным значения мощности нагружения.На чертеже представлена схема 10 устройства, реализующего предлагаемый способ,Постоянство мощности нагружения инструмента обеспечивается путем ста билизации произведения скорости нагружения, прямо пропорциональной линейному увеличению частоты генератора на амплитуду силы нагружения, обратно пропорциональную линейному увеличению частоты генератора, что в конечном итоге позволяет избавиться от влияния частоты на мощностьиагружения,Способ осуществляют следующим образом, 25Конструкция устройства, реализующего способ, состоит из корпуса инструмента 1 с режущей пластиной 2, накоторой закреплен акселерометр 3.В вершину инструмента упирается...

Номер патента: 1340916

Опубликовано: 30.09.1987

Автор: Нагайцев

МПК: B23B 27/00

Метки: износостойким, куйбышев-400, пластина, покрытием, режущая, твердосплавная

...задней поверхности резца; на фиг.2 - пластина, вид сбоку; на фиг.3 - ра бочее положение пластины при фрезеровании; на фиг,4 - схема установки резца при расточке цилиндрических отверстий; на фиг,5 - установка пластины в расточной борштанге", на 20 фиг.6 - установка пластины в корпусе торцовой фрезы.Режущая пластина состоит из условного цилиндрического тела диаметра 0 с резьбой, имеющей базовый виток, 5 ограниченный радиусной передней поверхностью, радиус которой В больше радиуса цилиндрического тела, Задняя поверхность при этом может быть основанием цилиндра, конической или 30сферической поверхностью.Режущее лезвие, образованное пересечением криволинейной передней поверхности и задней поверхности, имеет вид кривой второго порядка:...

Номер патента: 1342604

Опубликовано: 07.10.1987

Авторы: Козочкин, Парицкий, Потапова, Сабиров, Сулейманов

МПК: B23B 27/00

Метки: резец

...два сквозных продольных паза, соединенных 15 между собой со стороны головки резца. В этих пазах с натягом размещены стальные ребра 4, расположенные подоуглом 45-60 к опорной поверхности державки и направленные от передней по верхности 5 резца.В процессе резания вершина резца совершает сложное колебательное движение, Применение предлагаемой конструкции резца приводит к тому, что 25 составляющая Р определяется не только трением рабочих граней инструмента о поверхность резания и стружку, но и трением державки о ребра напластине. Сила трения ребер небольшая при относительном движении державки по оси 2 (за счет наклона ребер) и резко растет при движении державки против направления оси 2 1,ребра становятся враскос, увеличивая давление...
