B03C 7/02 — сепараторы

Номер патента: 845856

Опубликовано: 15.07.1981

Авторы: Бурлаков, Тарушкин

МПК: B03C 7/02

Метки: электросепарирующее

...снабжен диэлектрической вставкой, установленной в зоне действия экрана. На чертеже представлено предлагаеустройство.Устройство содержит загрузочныйкер 1, расположенный над барабаном 2,полненным в виде цилиндра, на которомего образующим уложены электроды 3 средующейся полярностью, подключенныклеммам источника высокого напряжечерез токосъемные щетки 4 и 5, коллекные кольца, вращающееся 6 вместе срабаном и неподвижное 7, металличесзаземленный экран 8, очистную вращаюся щетку 9 и приемники 10 продуктов рален вя.Устройство работает следующим обраСепарируемая смесь из бункера 1 попает в зону действия сильного электри1 с кого поля между электродами 3 на ббане 2 и экраном 8. Под действием силоднородного электрического поля частпритягиваются к...

Номер патента: 848065

Опубликовано: 23.07.1981

Авторы: Бигун, Месеняшин, Ревнивцев, Тищенко, Шестаков

МПК: B03C 7/02

Метки: сепаратор, электростатический

...предусмотрен фиксатор 1 О. Электрод 5 в зависимости от вида разделяемого материала заземляется или подсоединяется к источнику тока и устанавливается на кронштейнах 11, закрепленных с возможностью перемещения в шарнирах 12, В сепараторе также установлены отсекатели 13 и 14 для регулирования выхода продуктов разделения в приемники 15-17Сепаратор работает следующим образом. 80 б 5 4электроды, создающие неравномерное поле, оказывают меньше влияния.При установке дополнительногоэлектрода 5 в соответствии с фиг. 1 5за электродом 3 возникает зона повышенной напряженности электростатического поля, способствующая направлению проводящих частиц в приемник17: Однако часть проводящих частиц О не приобретает достаточных биполярных зарядов ввиду того,...

Номер патента: 854447

Опубликовано: 15.08.1981

Автор: Шмигель

МПК: B03C 7/02

Метки: электрозерноочистительная

...на раме, состоящей из двух частей ниж ней части 12 с направляющими 13 и верхней части 14, соединенных вертикальными подпружиненными направляющими 15, приводится в возвратно- колебательное движение в горизон тальной плоскости приводом 16, уста,новленным на раме 17 с колесным ходом 18, и в вертикальной плоскости приводом 18 через специальный шатун 19. Просеявшиеся частицы через бун кер 20,расположенный под решетом, выводятся наружу, очищенная фракция через рукав 21 с диэлектрическим козырьком 22 выводится также наружу. Застрявшие в отверстии частицы вытал киваются щеткой 23.Барабан состоит из крайних несущих изоляционных дисков 24 и 25, имеющих обортовку, и средних несущих изоляционных дисков 26 и 27, между 35 которыми...

Номер патента: 874198

Опубликовано: 23.10.1981

Автор: Шмигель

МПК: B03C 7/02

Метки: электрозерноочистительная

...изоляционныхулиц 7, закрепленных иа валу. Иежбарабанами натянута лента 8, надорой установлен электрод 9, зеузочное устройство 10 Устройстводержит. приемники: 11 и 12 продуктов.зделения. Обортока 13 ленты .8 выцека из проволочной спирали.Устройство работает следующим обзом.Семенная смесь из загрузочноготройства 10 поступает на двйжущувчленту 8. Попадая в поле электро 9 легкие длинные семенные частиустанавливаются перпендикулярно тение смесе маши ием э ерно ков ис" Изобре относится к разделению ди семенных й, а именно к зерноочис- ре тительным нам решетного типа с .ис- ны пользован лектростатнческого по-, 12 ля.5По основному авт.св. 9 306874оч известна электрозерноочистительная Фи машина, включающая совершающее .пррдольные колебания...

Номер патента: 880497

Опубликовано: 15.11.1981

Авторы: Ермаков, Месеняшин, Ревнивцев

МПК: B03C 7/02

Метки: сепаратор, электрический

...Сильно неравномерное поле, создаваемое на поверхности барабана 2, повышает эффективностьсепарации ряда минералов. Частицы, имеющие знак заряда, противоположный полярности отклоняющего электрода 4, направляются к электроду 4 и попадают в прием-ник 7, Однако некоторая часть минераловс таким же знаком, противоположным полярности отклоняющего электрода 4, оказывается в потоке частиц другого знака. Действительно, в сепараторах совпадает первоначальная траектория мелких частиц соответствующего знака, притягиваемых к отклоняющему электроду 4, и траектория крупныхчастиц другого знака, оторвавшихся от ба- Зорабана 2 под действием механических центробежных сил. Разделить такие частицы, находящиеся в одном потоке, можно при длительном воздействии...

Номер патента: 891155

Опубликовано: 23.12.1981

Автор: Месеняшин

МПК: B03C 7/02

Метки: сепаратор, электростатический

...элементы подключены к разноименным полюсам источника электроэнергии 7. Под электродами установлены приемники продуктов разделения 8. Элементы 5 и 6 монтируются с возможностью их перемещения друг относительно друга и относительно осадительного электрода. Толщина этих элементов и их число определяется необходимой конфигурацией поля. На торцах проводящих элементов могут быть установле891155 свойств. Нижний элемент э служитлемент электродадля отклонения части бана. Констиц от баратрукция позволяет также равномерно распределять частицы барабану.цц по НИИПИ Заказ 11074/8краж 628 Подписное илиал ППП "Патент"У,Ужгород,ул.Проектная,ны элементы 9 с низкой электропроводимостью для увеличения электричес"кой прочности конструкции.Сепаратор...

Номер патента: 891156

Опубликовано: 23.12.1981

Авторы: Батурин, Журавлева, Кузьмин, Степанов

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...включает в электроды 1 в виде пластин из электрета , прокладки 2, с помощью которых электроды соединены в гребенку, транспортер 3, подающий питатель 4, приемныЯ бункер 5, направляющие полозья б, закрепленные на стоЯках 7, а также второй приемный бункер 8.Сепаратор работает следующим образом.Измельченный сепарируемый материал, состоящий из двух компонентов иэ бункера 4 подается на ленту транспортера 3 и движется в направлении гребенки из пластин-электродов, расположенной над транспортером 3 такимобразом, что свободные концы электретных пластин 1, зажатых между прокладками 2, обращены в сторону сепарируемого материала, причем одноименно заряженные поверхности электродов обращены друг к другу. Процесс сепарации происходит в области...

Номер патента: 899139

Опубликовано: 23.01.1982

Авторы: Барило, Серегин

МПК: B03C 7/02

Метки: сепаратор, электростатический

...на изоляторах 10.Работа сепаратора осуществляетсяследующим образом.Исходный материал подается вбункер 1, где, соприкасаясь с зле 25 ментами 8 и 9 приспособления длязарядки, частицы материала заряжаются и поступают на лотки 3, позволяющие увеличить вероятность зарядки частиц. С лотков 3 материал пере 30 мещается в зону разделения, образо 899139ванную лотками 3 и электродами 4. Электропроводные отрицательно заряженные частицы перемещаются к электродам 4, причем, коснувшись электрода 4 или щита 5, частицы разряжаются и разгружаются в приемник б. Разрядка частиц происходит медленно, так как на поверхности электродов и щитов имеется полупроводниковое покрытие. Это уменьшает перезарядку.частиц у электродов и позволяет исключить попадание...

Номер патента: 899140

Опубликовано: 23.01.1982

Авторы: Гнилошкуров, Горелов

МПК: B03C 7/02

Метки: диэлектрических, разделения

...под электродами перпендикулярно их поверхности установленсетчатый транспортер 7, который может приводиться в движение ведущимроликом 8. В нижней части одной изразграничительных пластин 5 установлен ролик 9 из диэлектрического материала, служащий для вывода осевших на сетчатом транспортере частициз рабочей эоны. Под транспортером1расположен выходной патрубок 10 приемника жидкости с мелкими частицамисортируемого материала из установки.Установка снабжена отстойником 11и приемником 12 крупной Фракции.Для подвода суспензии.и отвода жид"кости с мелкодисперсными частицамиустановка имеет гидравлическую систему (не показана),Установка работает следующим образом.Установка герметизируется при помощи крышки 3 и весь объем ванны1 заполняется...

Номер патента: 912284

Опубликовано: 15.03.1982

Авторы: Богоявленский, Бородин, Бурлаков, Леонов, Тарушкин, Хрусталев

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...6 подключается к источнику переменного напряжения (не показан) для создания с электродом 5 неоднородного электрического поля, Внутренний высокоомный проводник 8 электрода 6 служит5 для нагрева обмотки рабочего органа 2 с целью создания температурного градиента и предотврацения накопления влаги :-, ; 5 г.отке, которая значительно уменьшает ве ч:,: у электрических сил, действующих на семена в неощюродном электрическом поле. Так как ди. аметр электрода 6 больше, чем электрода 5.то на поверхности 2 образуются впадины, воз. душное пространство которых полностью пронизано сильным электрическим полем. Как13 мелкие, так и крупные семена полностью находятся в неоднородном электрическом lоле и на них воздействует максимальная по величине...

Номер патента: 929226

Опубликовано: 23.05.1982

Авторы: Али-Заде, Гасанов, Махмудбеков, Наги-Заде

МПК: B03C 7/02

Метки: вращающимся, полем, электрическим, электросепаратор

...2, воронок 3 - 5 для сепарируемых частиц, электродвигателя 6, устройства 7 для очистки электродов от пыли, устройства 8 для формирования потока частиц и бункера-питателя 9.Электросепаратор работает следующим образом. Сыпучий материал из бункера 9 через устройство 8 поступает в межэлектродное пространство электросепаратора,Частиша, получившие заряд, увлекаются вращающимся электрическим полем, которое образовано путем вращения алеке родов на валу 1 внутри диэлектрического корпуса 2, На,частищг действует сила электрического поля, сила веса и жнвробежная сила. Под действием этих сил"; в зависимости от электрофиэических свойств, геометрических размеров и массы, частицы движутся по различйым траекториям и попадают в различные воронки 3 -...

Номер патента: 933116

Опубликовано: 07.06.1982

Авторы: Желтоухов, Кабашов

МПК: B03C 7/02

Метки: сепаратор, электрокоронный

...5 установлен диэлектрический барьер 6, разделяющий камеру 1 на две части, Приемники 3снабжены отверстиями 7 для удаления фракций сепарируемой смеси изкамеры 1. Коронирующие электроды933116 35 могут быть выполнены в виде плоской системы проводов,Сепаратор работает следующим об-.разом.Подводимое к электродам 5 высокоенапряжение вызывает биполярный. коронный разряд. Возникающие при коронировании положительные и отрицательные ионы двигаются навстречу другдругу рассеивающимися пучками, кото- орые, перекрывая друг друга, образуют близкое к равномерному электрическое поле.Ионы, передвигающиеся к диэлектрическому барьеру 6 в каждой части 1 зкамеры 1, заряжают все частицы сепарируемой смеси, поступающей из питателя 2. Последние под...

Номер патента: 939090

Опубликовано: 30.06.1982

Авторы: Воликов, Задорожный, Месеняшин

МПК: B03C 7/02

Метки: коронно-электростатический, сепаратор

...состоит из питателя 1, осадительного барабанного электрода 2, установленного с возможностью вращения, проволочного коронирующего электрода 3, натянутого параллельно барабану вдоль основания 4, которое в поперечном сеченииимеет форму овала, например несимметричного. Коронирующий электрод 3 и основание 4 связаны кулисным механизмом 5, состоящим, например, из шпильки 6, на которой гайкой 7 закреплены с возможностьюперемещения рейка 8, Под осадительнымэлектродом 2 установлены приемники 9 и 10для продуктов сепарации.Сепаратор работает следующим образом.Сепарируемый материал из питателя 1поступает на вращающийся осадительныйэлектрод 2, где он попадает в зону зарядкикоронирующего электрода 3. Ток короныпомимо напряжения, подаваемого на...

Номер патента: 946679

Опубликовано: 30.07.1982

Авторы: Леонов, Тарушкин

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...цель достигаетс электроды уложены с об рехходовой спирали.-А на Фиг. 1.5 атор включает питатель 1;.енный над горизонтальноенным барабаном 2 с электродамн 3, уложенными с образованиемтрехходовой спирали и запитаннымиот источника трехфазного напряжения. трехфазный,Трехходовая спираль наматываетсяодновременно в три провода равномерно по всей поверхности барабана.При питании данной обмотки от источника трехфазного напряжения векторнапряженности и градиент векторанапряженности электрического поляперемещаются (пульсируют) вдоль поверхности трехфазной обмотки, т.е.максимальное значение напряженностиполя и его градиента может быть какв зазоре между витками, так и на пофверхности (полюсе) проводников (витков) обмотки. Поскольку...

Номер патента: 971479

Опубликовано: 07.11.1982

Авторы: Ворошилов, Никитаев

МПК: B03C 7/02

Метки: электросепарации

...что, с целью повышения эффективности процесса сепарации биологических объектов за счет различия биопотенциалов живых и поврежденных частиц, верхние концы электродов размещены друг от друга на расстоянии, равном Устройство работает следующим об 30 разом.В бункер 1 засыпают свежий биологический объект, в качестве которого применяют пыльцу, содержащую не более 7 влаги. На электроды 4 и 5 подают постоянное напряжение и между ними возникает электрическое поле.В бункере 1 открывают отверстие 2, через которое пыльца свободно падает, Под влиянием электрического поля, об- о раэующегося между электродами 4 и 5, и в зависимости от собственного био" потенциала пыльцы устанавливается неодинаковая траектория ее падения.1 е траектория меняется,...

Номер патента: 977038

Опубликовано: 30.11.1982

Авторы: Перевозчиков, Смирнов, Юлушев

МПК: B03C 7/02

Метки: камерный, коронный, электросепаратор

...электросепаратор включает корпус 1, металлические стенки 2, которого являются осаднтельными электродами, питатель (загрузочный бункер) 3, крышку 4, выполненную из металла, приемники 5 и 6 продуктов разделения и коронирующий электрод, выполненный из проволок 7 - 9 натянутых параллельно плоскостям осадительных элек. тродов 2, Крышка 4, выполненная из металла,97703 аказ 90649 Тираж 594 Подписное Филиал ППП "Патент", г, Ужгород, ул,Проектная, 4 является дополнительным осадительным злек.тродом. Коронирующий электрод, расположенный по оси корпуса, создает две параллельноработающие технологические секции.Работа камерного коронного электросепара- Бтора осуществляется следующим образом,При сепарации семена, например, семенамноголетних трав, иэ...

Номер патента: 977039

Опубликовано: 30.11.1982

Авторы: Галкин, Корнев, Старостин

МПК: B03C 7/02

Метки: разделения, сыпучего

...3, подвергаются воздействию электрического поля. Получая заряд на одной пластине, частицы движутся к пластине, имеющей потенциал противоположного знака и, таким образом, совершают колебательные движения между пластинами 2 и 3, Под действием сил электрического 16 поля и силы веса частицы перемещаются в направлении от бункера 4 к зоне разделения, На чертеже (фиг. 1) показана траектория движения частицы в камере, образованной плавно изогнутыми проводящими пластинами 2 и 3, 15 а также показано общее направление движе-ния потока сыпучего материала. В результате движения частиц сыпучего материала по такой траектории полностью исключается их трение о стенки камеры, происходит дроб ление потока сыпучего материала с образованием пылевоздушной...

Номер патента: 977040

Опубликовано: 30.11.1982

Авторы: Леонов, Липунов, Шеметов, Ястребов

МПК: B03C 7/02

Метки: сепаратор, электрический

...8, который состоит из металлическихигл 9, покрытых слоем фольги 10 и слоемизоляции 11, Также вокруг осадительногоэлектрода 2 расположен отклоняющий электрод 12 в виде тора с диэлектрическим покры.тием. Для регулировки взаимного расположе.ния коронирующего 8 и отклоняющего 12электродов, а также для создания жесткостиприменено металлическое кольцо 13, котороеимеет четыре реэьбовых отверстия для регу.лировочных болтов 14 и 15.Болт 14 имеет на конце рукоятку 16, пред назначенную для регулировки зазора междуэлектродами,Сепаратор для сбора промпродуктов имееткольцевой приемник 17 концентрата и кольцевой приемник 18 хвостов, Для регулировки,фиксации -в определенном положении осадительного электрода 2, а также подвода напряже.. штока 19...

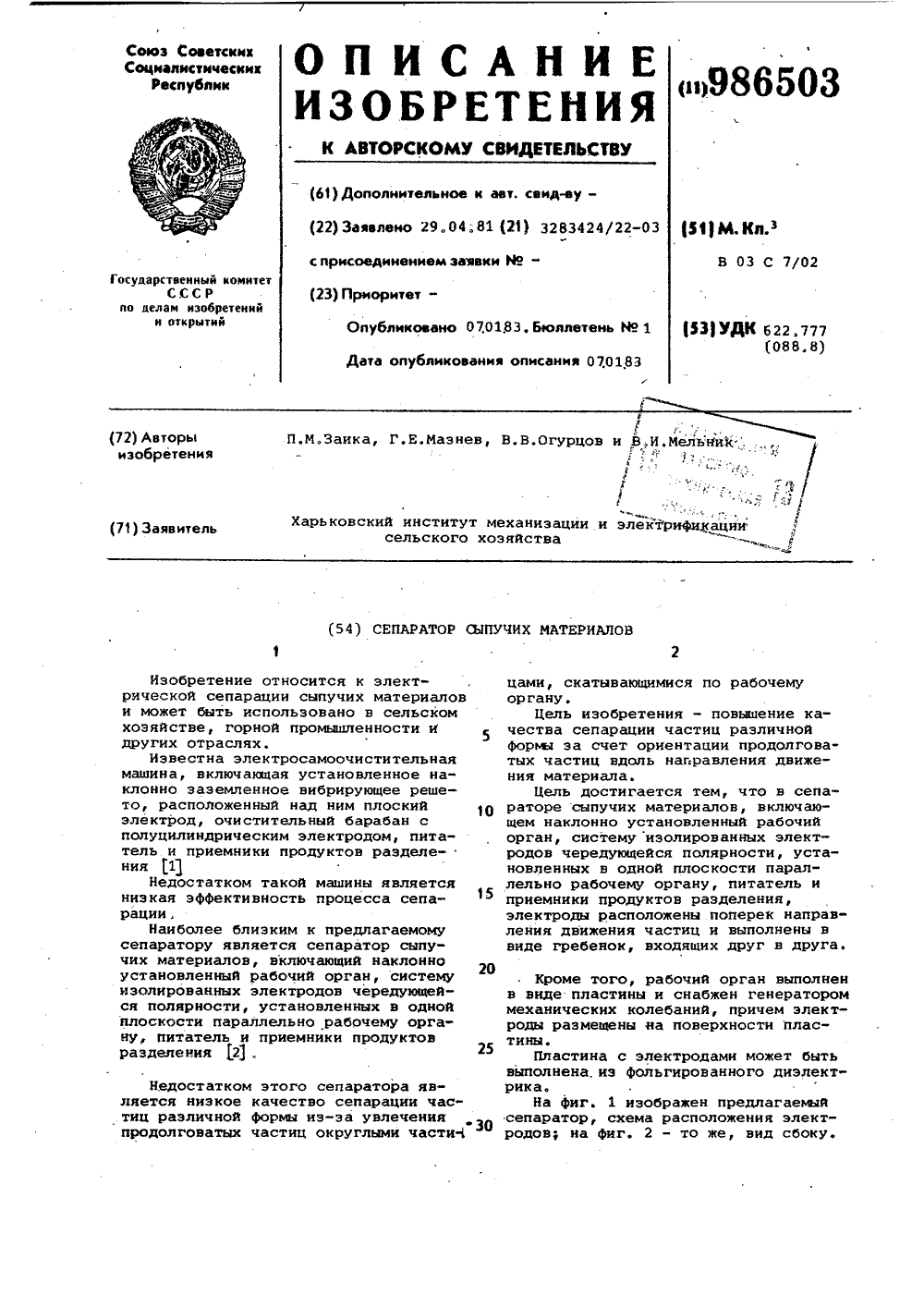

Номер патента: 986503

Опубликовано: 07.01.1983

Авторы: Заика, Мазнев, Мельник, Огурцов

МПК: B03C 7/02

Метки: сепаратор, сыпучих

...5 продуктовразделения.5Сепаратор работает следующим образом,Частицы исходного материала подаются на поверхность пластины 2, приводимой в колебательное движение генератором 4, и движутся по различнымтраекториям, характер которых зависитот свойств самих частиц: коэффициента трения и диэлектрической проницаемости. Продолговатые частицы ориентируются длинной осью вдоль направления движения и не увлекаются частицами другой Фракции. Так как продолговатые частицы сильнее,чем круглые,притягиваются электрическим полем,что увеличивается различие в силахтрения, действующих на частицы.Пластина с электродами выполняется из фольгированного диэлектрикапутем его травления.В предлагаемом сепараторе разделение сыпучего материала осуществляется под...

Номер патента: 1015913

Опубликовано: 07.05.1983

Авторы: Анискин, Леонов, Чижиков

МПК: B03C 7/02

Метки: влажности, зерна, разделения, фракции

...один внутри другого,.причем на наружной поверхности внешнего электрода выполнены углубления с отверстиями одинаковой площади сечения.Кроме того, углубления могутбыть выполнены в виде сферическойповерхности.На фиг.1 схематически изображено устройство, вид сбоку; на фиг.2разрез А-А на фиг.1; на фиг.Зсечение отверстия во внешнем электроде; на фиг,4 - отверстие, видсверху,Устройство содержит загрузочный бункер 1, рабочий орган 2, выполненный в виде двух цилиндричес",ких электродов, расположенных одинвнутри другого - внутреннего электрода 3 и внешнего электрода 4 - сотверстиями,5. Между электродамирасположен слой изоляционного материала 6, Устройство включает так".же щетку 7,.коллектор 8, приемники 9продуктов разделения, углубления 10...

Номер патента: 1045936

Опубликовано: 07.10.1983

Авторы: Леонов, Чижиков

МПК: B03C 7/02

Метки: влажности, зерна, разделения, фракции

...бункер, разноименные заряженнье электроды, выполненные в виде цилиндров, размещенных коаксиально один внутри другого, причем на наружной поверхности внешнего электрода выполнены углубления с отверстиями одинаковой плошади сечения 1 115 Иедостатком этого устройства яйтяется низкая эффективность процесса разделения,Цель - повышение эффективности процесса разделения за счет уменыпения сопротивления электрическому потоку.Поставленная цель достигается тем,что в устройстве для разделения зернапо влажнэсти на фракции, включаюшемзагрузо алый бункер, разноименные заряженные электроды, выполненные в видецилиндров, размещенных коаксиальнэ одинвнутри пру эго, причем на наружной поверхности внешнего электрода вытолнены углубления с отверстиями...

Номер патента: 1049105

Опубликовано: 23.10.1983

Авторы: Гасанов, Махмудбеков, Наги-Заде, Фейзуллаев

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...барабан в виде цилиндра, электроды чередукв 1 ейся полярнос ти, загрузочный бункер и приемники продуктов разделения Г 23.Недостатком известного устройства является низкая точность процесса разделения из-за неровной рабо чей поверхности.Цель изобретения - повышение эффективности процесса разделения.Укаэанная цель достигается тем, что в диэлектрическом сепараторе, содержащем диэлектрический барабан в виде цилиндра, электроды чередующейся полярности, загрузочный бун" кер и приемники продуктов разделения, барабан выполнен с отверстиями, направленными вдоль его обра,зующих, а электроды выполнены в .виде стержней и размещены в отверстиях барабана, при этом электроды одинаковой полярности соединены кольцами, расположенными с торцов40...

Номер патента: 1055321

Опубликовано: 15.11.1983

Авторы: Арно, Гюнтер, Иринг, Рудольф

МПК: B03C 7/02

Метки: калийных, обогащения, солей, сырых, электростатического

...относится к обогащению роЛезных ископаемых путем разделения в электрическом поле.Наиболее близким по техническойсущности и достигаемому результату к предлагаемому являетсяспособ электро 5 статического обогащения сырых калийных солей, включающий иэмельчение и кондиционирование исходного матариала, обработку его воздухом 5-25-нойотйосительной влажности, разделение в 10 две стадии между противоположно заряженными электродами в электросепараторе свободного падения на ценные компоненты промежуточный продукт и остаток 11 .Недостатком известного способа .;15 является низкая эффективность процесса разделения при наличии в исходном материале карналлита.Наиболее близким по технической сущности и достигаемому Результату 2 О к...

Номер патента: 1058619

Опубликовано: 07.12.1983

Автор: Каменир

МПК: B03C 7/02

Метки: электросепаратор

...содержит коронирующий электрод 1, например,струнный или игольчатый, установленный над ним загрузочный бункер2, расположенный под коронирующимэлектродом 1 осадительный электрод3 и размещенные.под последним приемники продуктов разделения 4-6 длясыпучих материалов, подвергающихсясепарации.Осадительный электрод 3 выполненв виде двух параллельно установленных цилиндров, установленных беззазора между ними с воэможностью вращения, причем цилиндры расположенысимметрично относительно загрузочного бункера 2,Для предотвращения просыпаниясецарируемого материала за цилиндры осадительного электрода 3 пообе ихстороны в торец установлены объемныезаслонки 7.Для избежания попадания семянмежду цилиндрами осадительного электрода 3 в выемках...

Номер патента: 1058620

Опубликовано: 07.12.1983

Автор: Шмигель

МПК: B03C 7/02

Метки: электрозерноочистительная

...которая ограничивается временем зарядки частиц, ориентации их и прасеиванием сквозь отверстия.Цель изобретения - интенсификация процесса сепарации и увеличениепроизводительности машины,Укаэанная цель достигается тем,что машина снабжена дополнительнымэлектродом, установленным с возможностью перемещения относительно основного в вертикальной плоскостии контактирующим с ним посредствомдиэлектрической прокладки.На чертеже представлена электрозерноочистительвая машина, общийвидеМашина включает электрод 1 дляпредварительной зарядки семенныхчастиц, подвижно соединенный припомощи диэлектрической прокладки 2с электродом 3 длясоздания электростатического поля. Между барабанами 4 натянута бесконечная электропроводящая лента 5, над...

Номер патента: 1068171

Опубликовано: 23.01.1984

Авторы: Бызов, Ицхакин

МПК: B03C 7/02

Метки: кварц-гематит, сепарации, смеси, электрической

...разделяемый материал электростатических и пондеромоторных сил, созданных электродами противоположной 55полярности, и удаление компонент,сконцентрировавшихся у электродов,смесь транспортируют в электрическомлоле спиральным турбулентным потокомгаза, при этом наибольшее значение 60напряженности электрического полясоздают на внешней части витковс ирали,Кроме того, сепарацию осуществляют при давлении воздуха 5-10 атм. При этом устройство для электрической сепарации смеси кварц-гематит, содержащее корпус в виде усеченного конуса, патрубок для подачи исходного материала, верхний и нижнийвыходные патрубки и систему электродов, один из которых установленна верхнем выходном патрубке, снабжено дополнительным электродом, размещенным на...

Номер патента: 1079298

Опубликовано: 15.03.1984

Авторы: Бурлаков, Тарушкин

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...ее виткамис шагом витков, вдвое бошшим, чему основной обмотки, при этом смежныеэлектроды основной обмотки попарно соединены с одной из клемм источника,а электроды дополнительной обмотки размещены между однополярными виткамиосновной и подключены к той же клемме.Кроме того, основная и дополнительная обмотки выполены одинаковго сечения.На фиг. 1 изображен диэлектрический сепаратор, вид сбоку; на фиг. 2 часть обмотки рабочего органа с электродами чередующейся полярности.Диэлектрический сепаратор включаетзагрузочное устройство 1, расположенное над рабочим органом 2, выполненным в виде барабана, очистной щетки 3, приемников продуктов разделения 4 и источника напряжения (не показан), Обмотка рабочего органа 2 выполнена в виде двойной...

Номер патента: 1142170

Опубликовано: 28.02.1985

Авторы: Гасанов, Махмудбеков

МПК: B03C 7/02

Метки: вращающимся, коронного, полем, разряда, электросепаратор

...электрод установлен с воэможностью. вращения, и приемники продуктов разделения2 3.Недостатком известного устройства является невысокая эффективность 25 процесса сепарации. Цель изобретения - повышение эффективности процесса сепарации путем расширения веера разделяемого 30 сыпучего материала и исключение краевого эффекта.Поставленная цель достигается тем, что в электросепараторе с вращающимся полем коронного разряда, включающем питатель, вертикально установленные коронирующий и осади- тельный электроды, причем коронирующий электрод установлен с возможностью вращения, и приемники про дуктов разделения, коронирующий электрод выполнен в виде диэлектрического диска с коронирующими элементами, размещенными в углублениях на его...

Номер патента: 1144726

Опубликовано: 15.03.1985

Авторы: Кевлич, Макаров

МПК: B03C 7/02

Метки: минералов, разделения, сепаратор, смесей, электрический

...колпаком из оргстекла.Электрический сепаратор работает следующим образом,В соответствии со свойствами разделяемых минералов выбираются технологические параметры и устанавливаются продольный и поперечный углы наклона, задается расстояние между верхним и нижним электродами, после чего минеральная смесь засыпается в бункер, и сепаратор закрывается изоляционным колпаком из оргстекла. Выполнив все подготовительные операции, на систему электродов через пульт управления подают высокое напряжение частотой 50 гц и включают дистанционный блокуправления вибратора. В результате вибрации частицы из бункера вносятся в пространство неоднородного электрического поля, создаваемого системой электродов 3 и 4, при этом частицы с разными величинами...

Номер патента: 1146093

Опубликовано: 23.03.1985

Авторы: Бурлаков, Тарушкин, Тимофеев, Хрусталев

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...5чередующейся полярности и дополни"тельных электродов 6. Эти дополниО 1146Иэобретение относится к обогащению полезных ископаемых и может быть использовано в сельскохозяйст 093 1тельные.злектродЬ могут быть треугольного сечения и запитываютсявысоким напряжением совместно сгруппой основных электродов 5 одинаковой полярности. При этом силовыелинии, замыкающиеся между основнымиэлектродами 5, вытесняются в воздушное пространство над рабочим органом 2 за счет электрического полядополнительного электрода 6 (таккак полярность у дополнительногоэлектрода 6 и у половины основныхэлектродов 5 одинаковая) . Такое принудительное вытеснение части силовыхлиний электрического .поля в воздушное пространство над рабочиморганом 2 позволяет...
