Способ трехъярусной обработки почвы и орудие для его осуществления
Номер патента: 1436291
Опубликовано: 27.08.1995
Авторы: Кормщиков, Кормщикова, Ляцкий, Юлушев
МПК: A01B 13/14, A01B 79/00
Метки: орудие, почвы, трехъярусной
1. Способ трехъярусной обработки почвы по авт. св. N N 1338121, отличающийся тем, что, с целью сохранения плодородия почвы при наличии на ее поверхности вредных веществ, верхний слой почвы перед укладкой его на нижний слой почвы разделяют на две неравные по толщине части, причем верхнюю, меньшую из них часть обрабатываемого верхнего слоя почвы смещают на дно борозды перед смещением в нее среднего слоя почвы.2. Орудие для трехъярусной обработки почвы по авт. св. N N 1338121, отличающееся тем, что, с целью сохранения плодородия почвы при наличии на ее поверхности вредных веществ, орудие имеет дополнительный рабочий орган лемешно отвального типа, который расположен выше и перед горизонтальным ножом и размещен между вертикальным ножом и...
Способ для трехъярусной обработки почвы
Номер патента: 1418939
Опубликовано: 25.07.1995
Авторы: Кормщиков, Кормщикова, Юлушев
МПК: A01B 13/14, A01B 79/00
Метки: почвы, трехъярусной
СПОСОБ ДЛЯ ТРЕХЪЯРУСНОЙ ОБРАБОТКИ ПОЧВЫ, содержащий подрезание и рыхление почвенных слоев, смещение среднего слоя почвы в борозду, укладку верхнего слоя почвы на нижний и одновременное смещение верхнего и нижнего слоев в борозду на средний, отличающийся тем, что, с целью повышения качества подготовки почвы путем улучшения его влагоемкости, при смещении среднего слоя почвы в борозду одновременно осуществляют его рыхление с перемешиванием частиц почвы, а верхний слой почвы без оборота и смещения укладывают на нижний.
Орудие для трехъярусной обработки почвы
Номер патента: 1338121
Опубликовано: 20.07.1995
Авторы: Кормщиков, Кормщикова, Юлушев
МПК: A01B 13/14
Метки: орудие, почвы, трехъярусной
1. ОРУДИЕ ДЛЯ ТРЕХЪЯРУСНОЙ ОБРАБОТКИ ПОЧВЫ, включающее раму, на которой последовательно по ходу движения установлены плужной корпус нижнего яруса, смещенный на ширину захвата этого корпуса в сторону от его полевого обреза рабочий орган среднего яруса, перед которым размещен вертикальный нож, отличающееся тем, что, с целью повышения качества обработки почвы, рабочий орган среднего яруса выполнен в виде горизонтального ножа и размещенного под ним транспортера с вертикальными ножами, при этом в плоскости полевого обреза плужного корпуса над горизонтальным ножом размещена шарнирно соединенная со стойкой плужного корпуса и подпружиненная относительно рамы вертикальная пластина-отражатель.2. Орудие по п.1, отличающееся тем, что...
Способ прогнозирования необходимости химической мелиорации кислых почв
Номер патента: 1511267
Опубликовано: 30.09.1989
Автор: Юлушев
МПК: C09K 17/00, G01N 33/24
Метки: кислых, мелиорации, необходимости, почв, прогнозирования, химической

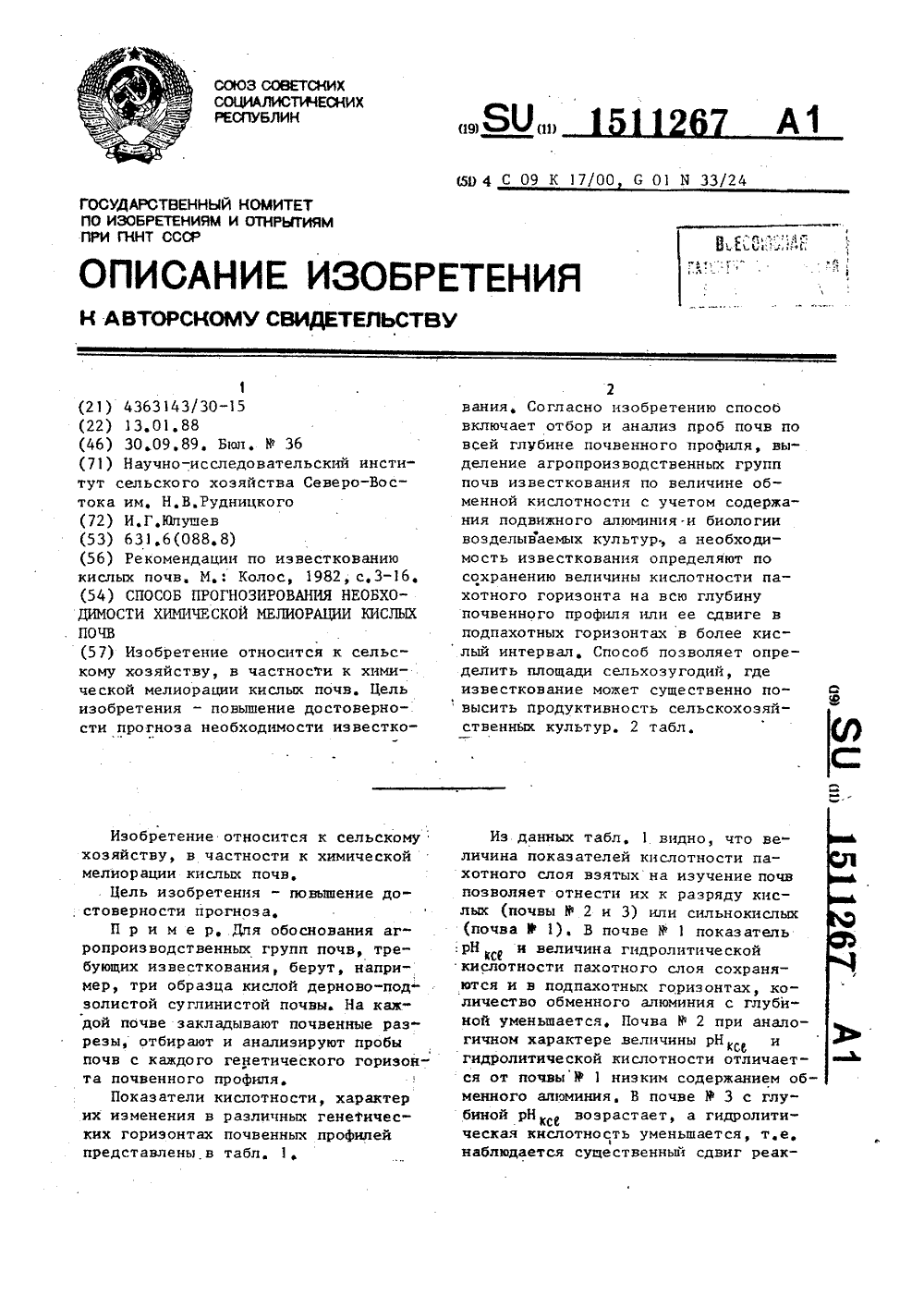

...9 4 ь 9 9 фО 4,6 4 э 9 080 4 вЗ 4 у 1 1 э 40 4 ь 5 5 в 1 5 э 63 4 еЗ Зъ 4 Ое 41 416 Зэ 1. Оэ 40 4;7 5,6 5,2 5,6 5,9 0,13НетНет0,090,06 3,6 1,8 1,7 1,4 0,8 А пах,АВВС П р и м е ч а н и е. 1 - РН, 2 - гидролитическая кислотность, мэкв/100 г почвы; 3 - содержание обменного алюминия мг/100 г,3 1511 ции среды в щелочной интервал Незначительное содержание обменного алюминия отмечается лишь в некоторых гене. тических горизонтах.Перед закладкой опыта все почвы произвесткованы из расчета 5,6 т СаСО на 1 га с коррекцией норм известкового удобрения на содержание влаги, агрономически недеятельных примесей,После известкования на исследуемых почвах последовательно по схеме зернотравяного севооборота возделывались сельскохозяйственные культуры...
Машина для внесения минеральных удобрений в почву
Номер патента: 1308232
Опубликовано: 07.05.1987
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: внесения, минеральных, почву, удобрений
...из центробежных дисков имеет ступицу б,установленную на шлицевом валу 7 подвижно в вертикальном направлении. Привод 30 центробежных дисков осуществляется посредством механической передачи от вала отбора мощности трактора (не пока - зан) через редуктор 8.Ступица центробежного диска имеет на своей наружной 35 поверхности кольцевой паз и кинематически связана (например, посредством вилки) с концом двуплечего рычага 9. Второе плечо двуплечего рычага шарнирно соединено со штоком 10 гидроцилиндра 11, Гидроцилиндр маслопроводами 12 связан с золотниковым гидрораспределителем, Корпус гидрораспределителя 13 подвижно установлен в направляющих 14 и посредством ролика 15 опирается на двуплечий рычаг. Золотник 16 гидрораспределителя через ролик...
Орудие для трехъярусной обработки почвы
Номер патента: 1308211
Опубликовано: 07.05.1987
Авторы: Кормщиков, Кормщикова, Юлушев
МПК: A01B 13/14
Метки: орудие, почвы, трехъярусной
...мульчи и растительных остатков, и может использоваться в районах распространения ветровой и водной эрозии почв.Цель изобретения - повышение качества обработки почвы.На фиг.1 показана общая схема орудия для трехъярусной обработки почвы,вид сзади; на фиг.2 - то же, вид сверху; на фиг.З - вид А на фиг.2,Орудие для трехъярусной обработкипочвы имеет раму 1, .опорные колеса 2,плужный корпус 3 нижнего яруса, имеющий, например, конический отвал, рабочий орган 4 для обработки среднегояруса, смещенный относительно полевого обреза корпуса 3 на ширину его захвата в сторону непаханного поля. Перед рабочим органом 4 размещен вертикальный нож 5, например дисковый.Рабочий орган 4 для обработкисреднего яруса выполнен в виде ротора с...
Разбрасыватель минеральных удобрений на склонах
Номер патента: 1306503
Опубликовано: 30.04.1987
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: минеральных, разбрасыватель, склонах, удобрений
...1 О 15 20 25 30 35 4 О 45 50 55 поджимается к упору упругими элементами 31.При работе на горизонтальном участке (фиг. 1) удобрение из технологической емкости 3 посредством механизма 4 подачи подаются на центробежные диски 5 с лопатками 6 и разбрасываются вправо и влево от оси движения машины на одинаковое расстояние. При этом профильный кулачок 18 занимает среднее положение, золотник гидрораспределителя 17 перекрывает каналы маслопроводов 13 к гидроцилиндру 12 и шток 11 зафиксирован в неподвижном состоянии, удерживая двуплечий рычаг 9 в среднем положении, Через тягу 8 туконаправитель 7 потока удобрений на разбрасывающие рабочие органы также зафиксирован в среднем положении, и на оба центробежных диска 5 поступает оди на кова я масса...
Машина для внесения веществ в почву
Номер патента: 1291048
Опубликовано: 23.02.1987
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: веществ, внесения, почву
...жестко закреплена опорная шайба 16. Между опорной шайбой и 50 корпусом гидрораспределителя размещена пружина 17. Профильный кулачок закреплен на полэуне 18, который посредством шатуна 19 шарнирно связан с поводком 20 отвесного груза 21, По водок 20 соединен сдемпфирующимустройством 22.Машина работает следующим обра.зом. Йя горизонтальном участке вещество из технологической емкости 3 посредством механизма 4 подачи подается ня разбрасывающие диски 5 с лопатками 6 и разбрасывается вправо и влево от оси движения машины на одинаковое расстояние. При этом профильный кулачок 15 занимает среднее положение, золотник 14 гидрораспределителя перекрывает каналы маслопроводов 10 к гидроцилиндру 9 и шток 8 Фиксируется в неподвижном состоянии,...
Машина для внесения удобрений в почву
Номер патента: 1289404
Опубликовано: 15.02.1987
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: внесения, почву, удобрений
...удобрений в почву при работе нагоризонтальном участке; на фиг. 2 - то же,при работе поперек склона переменной крутизны.Машина для внесения удобрений в почву включает раму 1, опорные колеса 2 и технологическую емкость 3 для удобрений. На 5днище технологической емкости размещенмеханизм 4 подачи удобрений.В задней части технологической емкости3 установлен механизм 5 дозирования удобрений и разбрасывающие центробежные диски 6 с лопатками 7. Под дисками 6 размещена воздухораспределительная камера 8,соединенная воздухопроводом 9 с вентилятором 10. Внутри камеры 8 шарнирно установлена вертикальная перегородка 11.В нижней части перегородки 11 посредством 25поводка 12 закреплен груз 13, связанный сдемпфирующим устройством 14,Машина работает...
Разбрасыватель минеральных удобрений
Номер патента: 1289403
Опубликовано: 15.02.1987
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: минеральных, разбрасыватель, удобрений
...гидрораспределителя 18 жестко закреплена опорная шайба 20. Между опорной шайбой 20 и корпусом гидрораспределителя 18 размещена пружина 21, Профильный кулачок закреплен на ползуне 22, который посредством шатуна 23 шарнирно связан с поводком 24 отвесного груза 25, оборудованного демпфирующим устройством 26.Разбрасыватель работает следующим- образом.На горизонтальном участке удобрение из кузова 3 посредством .механизма 5 подачи подается на центробежные диски 4 и разбрасывается вправо и влево от оси движения машины на одинаковое расстояние. При этом профильный кулачок 19 занимает средне. положение, золотник гидрораспределителя 18 перекрывает каналы 5 10 15 20 25 ЗО 35 40 45 5 О 2маслопроводов 14 к гидроцилиндру 13 и шток 12 зафиксирован в...
Разбрасыватель минеральных удобрений на склонах
Номер патента: 1233830
Опубликовано: 30.05.1986
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: минеральных, разбрасыватель, склонах, удобрений
...У,ГЕОЬРЕ.НИГ НА С)51 Г)НАХ, СОТЕержац 1 Й рач), б 1,нкер, Гент(ГГ)СЕкньс 1111. К И Г.,О11 Т К 111, ТК Г 1 111 Р 11 1 И 1 Г,Ь, Г) 1. 1 в ОПИСАНИ ВИДЕТЕЛЬСТВУ БО 12338:ГГИГнп 1 иГ теч. что, целью повышения 5,Омерности распределения удобрений ИГ 5,1:ирине за Г 1 те прработе поперек склонГременГй кр)тизны, туконацравитель )ст;1,О,Сн на р;че с возможностью пере- Гчеесц 51 в горизонте,ной плоскости в попе 1 ечГ 5 м огГк тель 11 бункера направлении1,;СГт С.,11 низч регулирования его поло ГИЯ2. Разбрасыв;тель по и. 1, от.шчаеошаис е:, ГГ регулировочное устройство выпол киле гидроцилиндра с гидрораспретс,См. профильного ползуна и датчика кр)из.ы ск.Она, нри ато 51 профильный полз) ц кинеч 11 ти 1 Секи связан с ец 1 ррОраснрЕд.и е,См и 111...
Машина для внесения минеральных удобрений в почву
Номер патента: 1232164
Опубликовано: 23.05.1986
Авторы: Кормщиков, Кормщикова, Суров, Юлушев
МПК: A01C 15/00
Метки: внесения, минеральных, почву, удобрений
...11 опирается на профильный ползун 16.Форма профиля ползуна может быть или прямолинейной (фиг. 1 и 2), или криволинейной в зависимости от гранулометрического 40 состава вносимых в почву веществ. На штоке золотника гидрораспределителя жестко закреплена опорная шайба 17. Между опорной шайбой и гидрораспределителем размещена пружина 18. Профильный ползун закреплен на ползуне 19, который посредством шатуна 20 шарнирно связан с поводком 21 датчика 22 крутизны склона, например, маятникового типа Датчик крутизны склона оборудован дем пф и рующим устройством 23.Гидроцилиндр и гидрораспределитель связаны между собой трубопроводами 24. Машина для внесения минеральных удобрений в почву работает следующим образом.При работе на...
Камерный коронный электросепаратор
Номер патента: 977038
Опубликовано: 30.11.1982
Авторы: Перевозчиков, Смирнов, Юлушев
МПК: B03C 7/02
Метки: камерный, коронный, электросепаратор
...электросепаратор включает корпус 1, металлические стенки 2, которого являются осаднтельными электродами, питатель (загрузочный бункер) 3, крышку 4, выполненную из металла, приемники 5 и 6 продуктов разделения и коронирующий электрод, выполненный из проволок 7 - 9 натянутых параллельно плоскостям осадительных элек. тродов 2, Крышка 4, выполненная из металла,97703 аказ 90649 Тираж 594 Подписное Филиал ППП "Патент", г, Ужгород, ул,Проектная, 4 является дополнительным осадительным злек.тродом. Коронирующий электрод, расположенный по оси корпуса, создает две параллельноработающие технологические секции.Работа камерного коронного электросепара- Бтора осуществляется следующим образом,При сепарации семена, например, семенамноголетних трав, иэ...
