Сепаратор сыпучих материалов

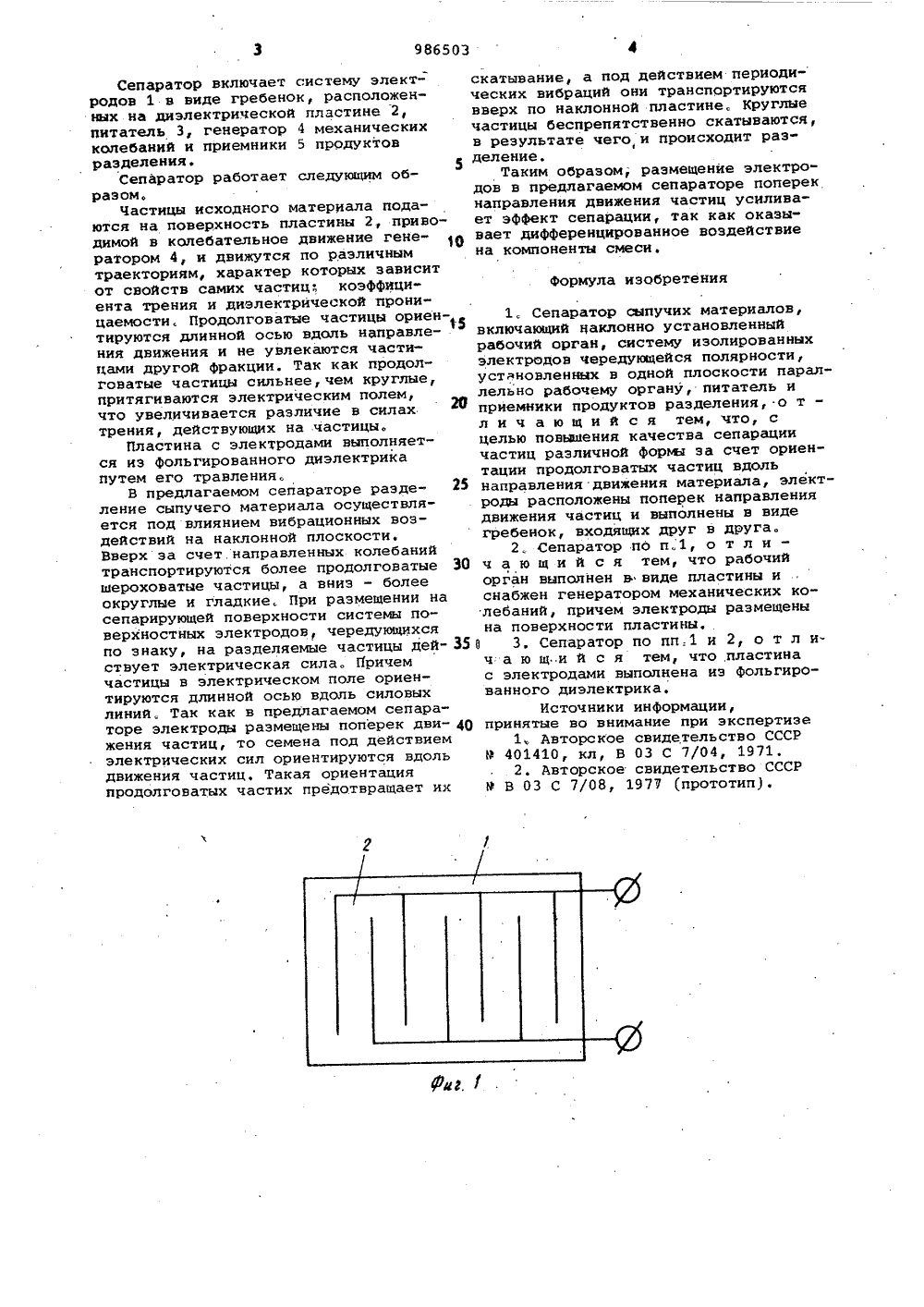

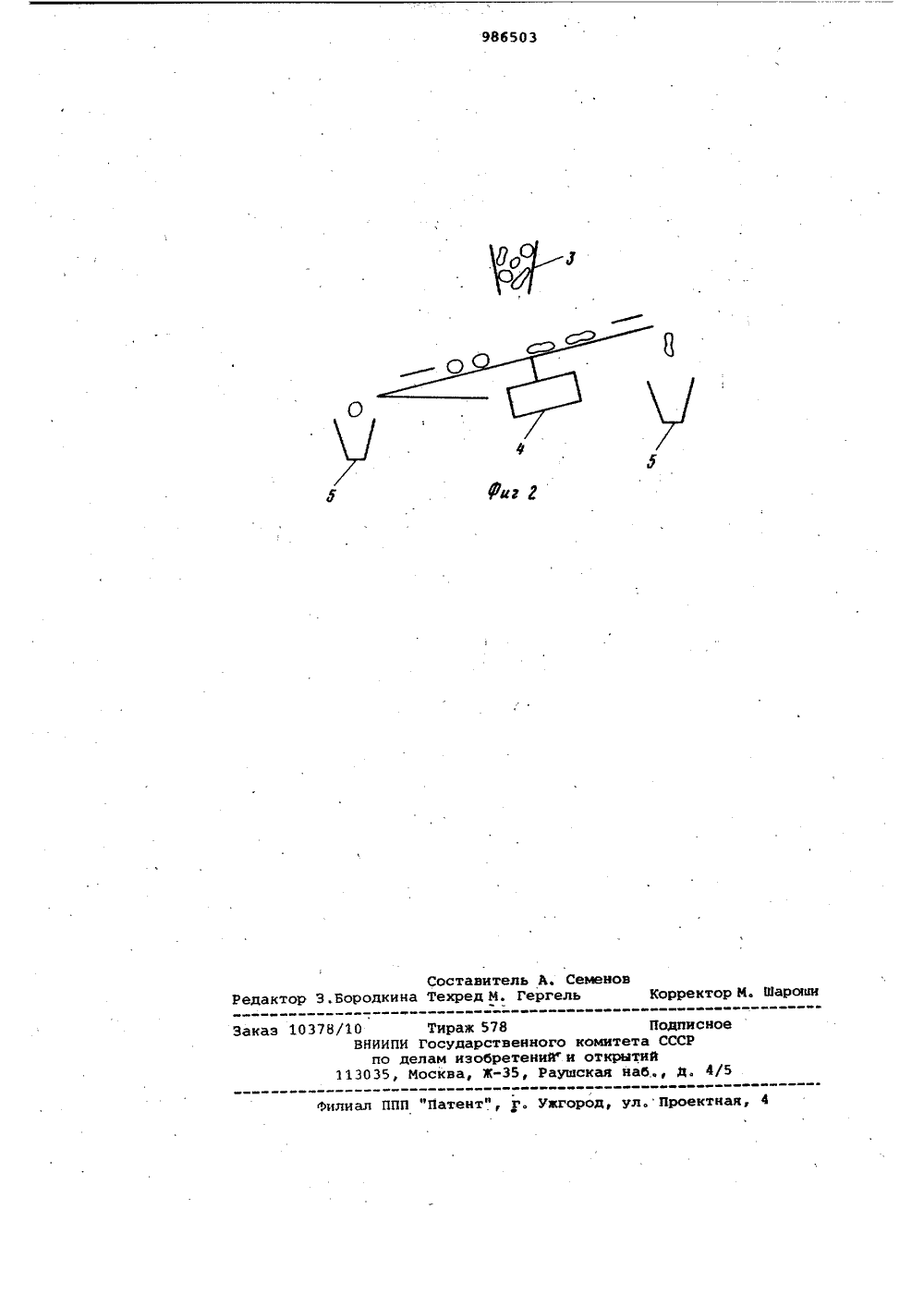

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1р 986503/осударстеениый комитет СССР ио делам изобретений и открытийДата опубликования описания 070183 П.М.Заика, Г.Е.Мазнев, В,В.Огурцов и В.И.Мельни 1 с. харьковский институт механизации и электрификации: сельского хозяйства(54) СЕПАРАТОР СЫПУЧИХ МАТЕРИАЛОВ 10 15 20 25 Изобретение относится к электрической сепарации сыпучих материалови может быть использовано в сельскомхозяйстве, горной промышленности идругих отраслях,Известна электросамоочистительнаямашина, включающая установленное наклонно заземленное вибрирующее решето, расположенный над ним плоскийэлектрод, очистительный барабан сполуцилиндрическим электродом, питатель и приемники продуктов разделения 1Недостатком такой машины являетсянизкая эффективность процесса сепарации,Наиболее близким к предлагаемомусепаратору является сепаратор сыпучих материалов, включающий наклонноустановленный рабочий орган, системуизолированных электродов чередующейся полярности, установленных в однойплоскости параллельно рабочему органу, питатель и приемники продуктовразделения 21. Недостатком этого сепаратора является низкое качество сепарации частиц различной формы из-за увлечения продолговатых частиц округлыми частицами, скатывающимися по рабочемуоргану,Цель изобретения - повышение качества сепарации частиц различнойфорьы за счет ориентации продолговатых частиц вдоль направления движения материала.Цель достигается тем, что в сепараторе сыпучих материалов, включающем наклонно установленный рабочийорган, систему изолированных электродов чередующейся полярности, установленных в одной плоскости параллельно рабочему органу, питатель иприемники продуктов разделения,электроды расположены поперек направления движения частиц и выполнены ввиде гребенок, входящих друг в друга. Кроме того, рабочий орган выполнен в виде пластины и снабжен генератором механических колебаний, причем электроды размещены на поверхности пластины.Пластина с электродами может быть выполнена.из Фольгированного диэлектрика.На Фиг. 1 изображен предлагаемый сепаратор, схема расположения электродов; на фиг. 2 - то же, вид сбоку.Сепаратор включает систему электродов 1 в виде гребенок, расположенных на диэлектрической пластине 2,питатель 3, генератор 4 механическихколебаний и приемники 5 продуктовразделения.5Сепаратор работает следующим образом,Частицы исходного материала подаются на поверхность пластины 2, приводимой в колебательное движение генератором 4, и движутся по различнымтраекториям, характер которых зависитот свойств самих частиц: коэффициента трения и диэлектрической проницаемости. Продолговатые частицы ориентируются длинной осью вдоль направления движения и не увлекаются частицами другой Фракции. Так как продолговатые частицы сильнее,чем круглые,притягиваются электрическим полем,что увеличивается различие в силахтрения, действующих на частицы.Пластина с электродами выполняется из фольгированного диэлектрикапутем его травления.В предлагаемом сепараторе разделение сыпучего материала осуществляется под влиянием вибрационных воздействий на наклонной плоскости.Вверх за счет. направленных колебанийтранспортируются более продолговатые 30шероховатые частицы, а вниз - болееокруглые и гладкие. При размещении насепарирующей поверхности системы поверхностных электродов, чередующихсяпо знаку, на разделяемые частицы действует электрическая сила. Причемчастицы в электрическом поле ориентируются длинной осью вдоль силовыхлиний. Так как в предлагаемом сепара"торе электроды размещены поперек движения частиц, то семена под действиемэлектрических сил ориентируются вдольдвижения частиц, Такая ориентацияпродолговатых частих предотвращает их скатывание, а под действием периоди- ческих вибраций они транспортируются вверх по наклонной пластине. Круглые частицы беспрепятственно скатываются, в результате чего и происходит разделение.Таким образом; размещение электродов в предлагаемом сепараторе поперек направления движения частиц усиливает эффект сепарации, так как оказывает дифференцированное воздействие на компоненты смеси.формула изобретения1. Сепаратор сыпучих материалов,включающий Наклонно установленныйрабочий орган, систему изолированныхэлектродов чередующейся полярности,установленных в одной плоскости параллельно рабочему органу, питатель иприемники продуктов разделения, о тл и ч а ю щ и й с я тем, что, сцелью повышения качества сепарациичастиц различной Форьи за счет ориентации продолговатых частиц вдольнаправления движения материала, электроды расположены поперек направлениядвижения частиц и выполнены в видегребенок, входящих друг в друга.2, Сепаратор по и.1, о т л и -ч а ю щ и й с я тем, что рабочийорган выполнен в виде пластины иснабжен генератором механических колебаний, причем электроды размещенына поверхности пластины,3. Сепаратор по пп,1 и 2, о т л ич а ю щ .и й с я тем, что пластинас электродами выполнена из фольгированного диэлектрика.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 401410, кл, В 03 С 7/04, 1971.2. Авторское свидетельство СССР9 В 03 С 7/08, 1977 (прототип).98 б 503 Составитель А. Севе.новородкина Техред И. Гергель Корректор И. Шарощи Редак 0 Тираж 578 Подписи ВНИИПИ государственного комитета СССРпо делам иэобретений и открытий 13035, Москва, Ж, Раушская наб., Д. 4 378/1 П фПатент", г. ужгород, ул.Проектная Филиал
