Номер патента: 1347744

Опубликовано: 30.04.1995

Авторы: Авагимов, Атаев

МПК: G01V 3/02

Метки: геоэлектроразведки

1. УСТРОЙСТВО ДЛЯ ГЕОЭЛЕКТРОРАЗВЕДКИ, включающее генераторную часть, имеющую блок управляющих импульсов и инвертор, включенный между источником тока и датчиком поля, приемо-измерительную часть, состоящую из приемных датчиков, один из которых подключен к усилителю, соединенных с приемным устройством, содержащим переключатель рода работы, который подключен к входу стробирующего измерителя и входу усилителя, подключенного к выпрямителю, а также времязадающего блока, соединенного с управляющим входом стробирующего измерителя, отличающееся тем, что, с целью повышения точности измерений и снижения энергозатрат, в него введены блок задержки управляющих импульсов, подключенный в генераторной части между блоком управляющих импульсов и инвертором, и...

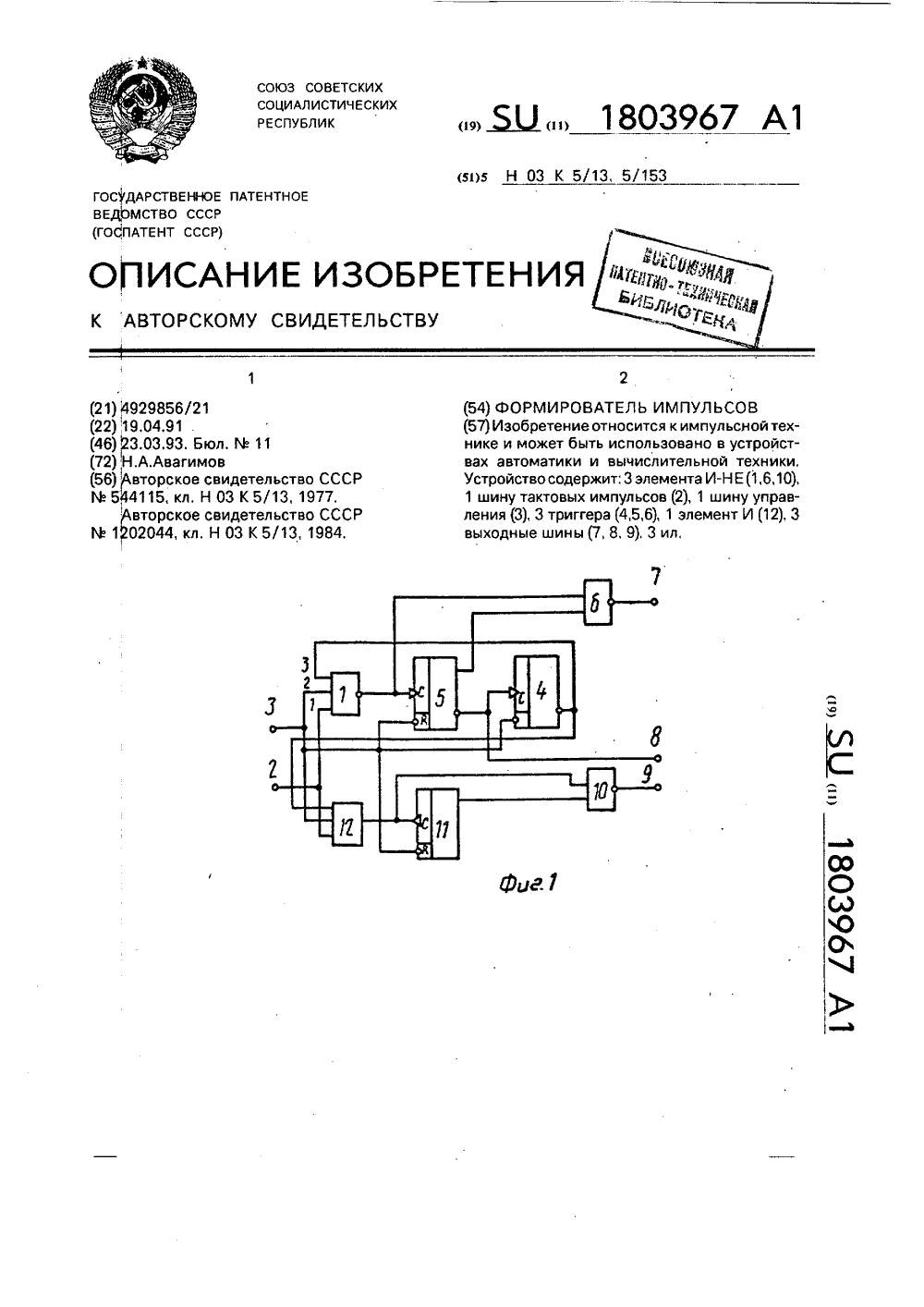

Номер патента: 1803967

Опубликовано: 23.03.1993

Автор: Авагимов

МПК: H03K 5/13, H03K 5/153

Метки: импульсов, формирователь

...т 2, На инверсном выходе триггера 5, подключенного к шине 8, формируется положительный импульс длительностью Т, равной периоду тактовой частоты, по переднему фронту которого срабатывает триггер 4 (фиг,2 и), Сигналом с инверсного выхода триггера 4 элементы ИНЕ 1 и И 12 запираются по первому входу, подача сигналов тактовой частоты на С-входы триггеров 5 и 11 прекращается. При появлении на шине управления нулевого потенциала триггер 4 устанавливается в состояние логического нуля, а триггеры 5 и 11 поддерживаются в этом состоянии и схема переходит в режим ожидания очередного управляющего сигнала,Все элементы схемы могут быть выполнены на интегральных микросхемах (ИМС). Например, элемент И-НЕ 1 - на ИМС К 155 ЛА 4, элементы И-НЕ 6 и 10 - на...

Номер патента: 1772892

Опубликовано: 30.10.1992

Автор: Авагимов

МПК: H03M 1/50

Метки: период-код

...триггерах 5, На первых входах элементов И 3 присутствует й-тактная сетка импульсов ,1, ,21, (фиг. 2 б,вг), сформированная из сигналов формирователя 1 при помощи линии задержки 4, однако до прихода сигнала "Пуск" работа устройства запрещенаПо сигналу "Пуск" осуществляется начальная установка цифрового перидомерачастотомера 2 и на вторых входах элементов И 3 с выхода соответствующих элементов ИЛИ 8 появляется разрешающий сигнал (фиг. 2,д). Ближайший ко фазе к сигналу "Пуск" импульс одной из сформированных последовательностей проходит на выход определенного элемента И 3 и через время , соответствующее задержке распространения сигнала в триггере, устанавливает соответствующий триггер 5 в единичное состояние (фиг. 2,е), При этом в момент...

Номер патента: 1718372

Опубликовано: 07.03.1992

Авторы: Авагимов, Максимов, Носко

МПК: H03K 5/153

Метки: выделения, вычитания, импульса, первого, серии

...содержит генератор 1 импульсов, выход которого соединен со счетным входом первого счетчика 2, подключенного своими выходами к первой группе входов элемента 3 сравнения, вторая группа входов которого соединена с выходами регистра 4, входы которого соединены с выходами измерителя 5 временных интервалов, второй вход которого подключен к выходу формирователя 6, вход которого соединен с выходом первого элемента 2 И 7, первый вход которого подключен к инверсному выходу первого асинхронного триггера. Я-вход которого соединен с выходом формирователя 6, а прямой выход - с первым входом второго элемента 2 И 9, второй вход которого подключен к второму входу первого элемента 2 И 7 и к выходу третьего элемента 2 И 10, второй вход которого...

Номер патента: 1686435

Опубликовано: 23.10.1991

Авторы: Авагимов, Коновалов, Кубышкин, Кузнецов

МПК: G06F 7/52

Метки: вычислительное

...сигнал переполнения с соответствующего выхода счетчика 7 через элемент ИЛИ 18 увеличивает содержимое счетчика 6 на единицу. Описанный процесс повторяется до обнуления счетчика 8, после чего сигналом с выхода дешифратора 9 на распределитель 10 подается сигнал, запрещающий выдачу тактовых импульсов на выход распределителя 10, В результате содержимое счетчиков 6 и 7 оказывается равным искомому произведению. В режиме деления делитель находится в регистре 1, а старшие и младшие разряды его - в счетчиках 2 и 3 соответственно, Старшие и младшие разряды делимого находятся соответственно в счетчиках 6 и 7, Счетчик 8 обнулен. При поступлении тактовых импульсов содержимое счетчиков 2, 3, 6 и 7 уменьшается на единицу. Функционирование счетчиков 2...

Номер патента: 1677855

Опубликовано: 15.09.1991

Авторы: Авагимов, Максимов

МПК: H03K 5/135

Метки: импульсов, синхронизации

...соединены с соответствующими тактовыми выходами блока 9 и 10 и через 1-1 элементов задержки 26.2. 1, .,2 б. М.126. й, йи 27,2,127, М,1,.,27.М,К- с шиной 20 и 21 тактовых импульсов (то есть первый вход первого элемента И соединен непосредственно, второй - через один элемент задержки, третий - через два элемента задержки и т,д.), вторые входы - с соответствующими управляющими входами блока 9 и 10, выходы - с соответствующими входами элемента ИЛИ 26 и 27, выход которого соединен с выходом блока 9 и 10,Устройство работает следующим образом.В начальный момент времени на шину 19 сброса поступает сигнал, устанавливающий все триггеры схемы в нулевое состояние, При появлении управляющего импульса на шине 16 управления входной триггер 15...

Номер патента: 1595861

Опубликовано: 30.09.1990

Авторы: Авагимов, Бурцев, Бурцева, Грицких, Лисицкий

МПК: C09B 61/00

Метки: красителя, мякоти, основе, пищевого, свеклы, столовой, темно-красным, цветом

.... рным си алом (50%)и эФиров, блокирующих неустойчивые в смесителях с двутельной поверхноск окислению хромоФорно-ауксохромные тью нагрева и мешалк ай После этогоцепи красителя. Этот стабилизирующий полученную смесь гомогенизируют в клаэйфект алычевого пюре в отношениипанных гомогенизаторах при давлениисвекольного красителя наиболее полно 15 1 Па. Гомогенизированную массу подпр является в интервале рН среды, рав- вергают деаэрации при остаточномоном 4,0-4,2,35давлении 41 кПа (0,41 атм) в деаэраСпособ иллюстрируется следующими торе. После реаэрации массу подогрепримерамиа вают до 90 С, Нагретый продукт ФасуОСП р и м е р 1, Для получения пище.- ют в подготовленную тару при 90 Сваго красителя используют свеклу сто" 10 и а гивной...

Номер патента: 1511855

Опубликовано: 30.09.1989

Авторы: Авагимов, Ганцев, Смоляков

МПК: H03K 5/19

Метки: импульсной, периода, последовательности

...в триггере 4 (фиг.2 в), подается на первый вход первого элемента И 5 и с задержкой и с, где и = 1, 2Я, на первые входы (Х) элементов И 5 (фиг.2 д,е), На вторые входы всех элементов И 5 подаются счетные.импульсы с выхода генератора 16 (фиг.2 а), На остальных входах элементов И 5 присутствуют разрешающие потенциалы с инверсных выходов триггеров 6, предварительно установленных в "О . При совпадении контролируемого сигнала с импульсом генератора 16 на входах какого-либо элемента И 5 на его выходе с задержкой формируется сигнал, устанавливающий соответствующий триггер 6 в состояние "1", разрешая прохождение второго контролируемого импульса на выход соответствующего дополнительного элемента 2 И 7, а импульсной последовательности с выхода...

Номер патента: 1462481

Опубликовано: 28.02.1989

Авторы: Авагимов, Клюев

МПК: H03K 9/06, H03M 1/60

Метки: напряжение, частоты

...18 в коммутаторе 4, а входы ком.-. мутатора 9 подключены к выходу счет-ф чика 8. При нулевом значении входного сигнала, эквивалентном началу второго полупериода измеряемой частоты, элементы И в коммутаторе 3 закрываются, а коротким импульсом с выхода , однонибратора 6, сформированным из положительного перепада напряжения на выходе инвертора 2, счетчик 8 сбрасывается н ноль, Сигнал логической единицы поступает на вход С триггера К н коммутаторе 4, который срабатывает и аналогично описанному производит подключение выбранной последовательности тактовых импульсов через элемент ИЛИ 19 к счетному входу счетчика 8, Этот же сигнал с ныхода иннертора 2 подается на управляющий вход коммутатора 9, который переключается, подключая соответствующие...

Номер патента: 1307591

Опубликовано: 30.04.1987

Авторы: Авагимов, Кузьмин, Логвиненко

МПК: H03M 1/82

Метки: интервал, код-временной

...сигнала "Начало преобразования" на шине 10 с выходаКБ-триггера 9 на входы всех многовхоЗОдовых элементов И-НЕ 2-1, 2-22-И подается разрешающий потенциали на выходной шине 11 формируетсяпередний фронт получаемого временногоинтервала, Ближайший к нему по фазе 35импульс с одного из выходов генератора 1 формирует на инверсном выходесоответствующего элемента И-НЕ 2 сигнал, поступающий на соответствующиевходы остальных элементов И-НЕ, запрещая прохождение импульсных последовательностей с остальных выходовгенератора 1 на выходы соответствующих элементов И-НЕ 2, Сигнал с инверсного выхода открытого элемента И-НЕ 2 5через элемент НЕ и элемент ИЛИ 4 подается на счетный вход счетчика 7,который подсчитывает импульсы, поступающие на его вход...

Номер патента: 938904

Опубликовано: 30.06.1982

Авторы: Авагимов, Бессарабов, Касьянов, Пехов, Стефанская

МПК: A23L 1/221

Метки: чеснока, экстракта

...или 110 .При использовании в качестве водоотнимающего агента сухих отходов экстрак938904 Экстракт по способу Показатели Известному Предлагаемому Выход экстрактивныхвеществ,1,2 7,7 в том числе эфирногомасла чеснока 1,4 1,0 Содержание в экстракте биологически активных веществ, ь Фенолов Спиртов Карбонильных соединений 10 Составитель С. Белая Редактор И. Тыкей Техред А. Бойкас Корректор А. Ференц Заказ 4518/8 Тираж 570 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4тивной обработки пряностей (шрота) смешивают чеснок и шрот в соотношении 1:1. Выход экстракта составляет 7,7%.Пример 2, Для получения экстракта чеснока...

Номер патента: 581611

Опубликовано: 25.11.1977

Авторы: Авагимов, Воробьев, Дементьев

МПК: A62B 18/02

Метки: защитная, маска, экран-1м

...защитная маскаЭкранм, вид сбоку с частичнымразрезом; на фиг.2 - вид А на фиг.1,"на фиг.З - разрез Б-Б на фиг.2,Защитная маска Экранм состоит из собственно маски 1, выполненной из прозрачного материала. Набоковых поверхностях корпуса маскивыполнены воздушные каналы 2, образованные стенками маски 1 и внутренней кольцевой прозрачной стенкой3, которая в верхней части образуетс внутренней поверхностью маски 1месяцеобразную щель, закрытую спе"циальной вставкой 4,Внутри маски по всему контуру припомощи крепежного шнура 5 установленаэластичная герметизирующая шторка бв средней части которой установленыэлементы крепления оголовья. В нижней части маски выполнены воздухоприемный патрубок 7 и выпускное сопло Ь.На воздухоприемный патрубок 7...
