Стенд для исследования процесса заполнения раствором швов между блоками плотины

Номер патента: 649775

Авторы: Аргал, Королев

ZIP архив

Текст

Союз Советских Социалистических Республик(45) Дата опубликования описания 15.05.79(51) Ч,Кл.- Е 02 В 1/00 Государственный комитет по делам изобретений и открытий(54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССА ЗАПОЛНЕНИЯ РАСТВОРОМ ШВОВ МЕЖДУ БЛОКАМИ ПЛОТИНЫИзобретение относится к области гидротехнического строительства и может быть использовано для исследования процесса заполнения швов при омоноличивании бетонных плотин твердеющим раствором.Известен стенд для исследования процесса заполнения швов между блоками плотин раствором, состоящий из двух прямоугольных железобетонных плит, стянутых болтами. Зазор между плитами с уплотнением по контуру имитирует участок шва. Верхняя плита оборудована линейным выпуском, расположенным вблизи одного из торцов, у противоположного торца плиты установлена воздухоотводящая штраба 11).Недостатком такого стенда является невозможность учета гидравлических сопротивлений в трубах, подходящих к выпуску, и раскрытия шва от давления раствора. Кроме того, гладкая поверхность шза не соответствует его натурной штрабленной поверхности, т. е. стенд не имитирует натурных условий заполнения шва раствором.Известен также стенд для исследования процесса заполнения раствором швов .жду блоками плотины, содержащий две стянутые болтами плиты с зазором между ними, имитирующим шов, выпуски, уплотнения, дренажную штрабу и контрольно-измерительные приспособления 12. Недостатком такого стенда является то, что в нем не учитываются гидравлические сопротивления в трубах инъекцпонной системы, которые соединяют выпуски в натурных условиях а нагнетанце раствора в в 1 пуски производят под одинаковым давлением, что также не соответствует натурным условиям заполнения швов.Кроме того, поверхность шва стенда плоская, в натурных условиях она штрабленная; гидравлические сопротивления в выпусках имитируются весьма приближенно - отсутствует дополнительное раскрытие шва от давления нагнетания раствора, которое наблюдается в натурных условиях.Эти причины не позволяют обеспечить необходимую точность результатов исследования процесса заполнения швов между блоками плотины твсрдеюгцим раствором.Целью изобретения является повышение точности результатов исследования.Поставленная цель достигается тсм, что выпуски соединены между собой, обращенные друг к другу поверхности плит выполнены штраблсннымп, а болты снабжены упругими элементами.На фпг. 1 изображен предлагаемый стенд, вид спереди; на фиг. 2 - разрез А - А на фпг. 1. Стенд состоит из двух плит 1 и 2, стянутых болтами 3, снабженнымиКорректор С, Фа ов Тираж 9 СР по делам иэобретений Раушсмая иаб, д, 4/5Лодпнснокрытий ак 58 венного комитет13035, Москва,Тнп. Харьк. фил, пред. пружинами 4. Зазор Б между плитами 1 и 2имитирует участок шва, По контуру зазораб установлено водонепроницаемое уплотнение б, На одной из плит 2 смонтированы выпуски 7 для подачи раствора в зазор б, соединенные трубками. 8, и дренажная штра.ба 9.Плита 2 может изготовляться из железобетона или металла, в последнем случаеона снабжена ребрами жесткости 10. Стенд 10снабжен контрольно-измерительными приспособлениямии 11.Стенд работает следующим образом.Через выпуски 7 и трубки 8 в зазор 5между плитами 1 и 2 нагнетают твердеющцй раствор, выход которого осуществляется из дренажной штрабы 9, Исследованиепроцесса заполнения шва производят путеманализа динамики изменения давления,плотности н расхода раствора в шве по данным контрольно-измерительных приспособлений 11. После разъема плит определя,отхарактер, степень заполнения шва и прочность заполнения,Таким образом, предлагаемый стенд в 2 оотличие от известных позволяет повыситьточность результатов исследования процесса заполнения швов между блоками бетонных плотин твердеющим раствором за счетприближения условий проведения исследований к натурным условиям. Формула изобретения Стенд для исследования процесса заполнения раствором швов между блоками плотины, содержащий две стянутые болтами плиты с зазором между ними, имитирующим шов, выпуски, уплотнения, дренажную штрабу и контрольно-измерительные приспособления, о т л и ч а ю щ и й с я тем, что, с целью повышения точности результатов исследования, выпуски соединены между собой, обращенные друг к другу поверхности плит выполнены штрабленными, а болты снабжены упругими элементами. Источники информации, принятые во внимание при экспертпзе;1. Мурзанов В. А. и др. К вопросу об омоноличивании бетонных плотин. - Гид. ротехническое строительство, 1968,10, с, 18.2. Калякин В. М. Е( вопросу об омоноличивании бетонных плотин. - Гидротехниеское строительство, 1965,12, с, 36.

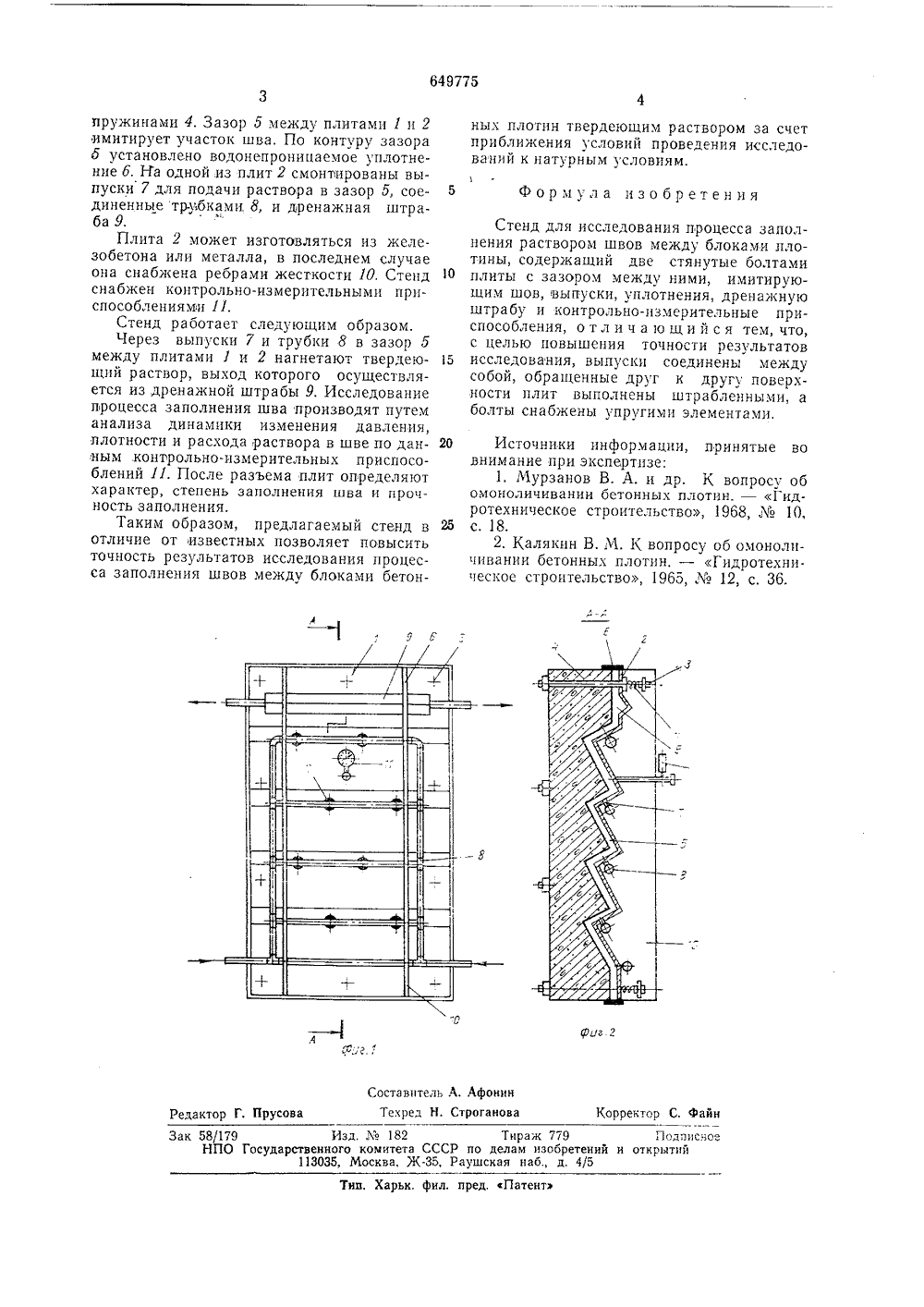

Смотреть

Заявка

2501504, 28.06.1977

СПЕЦИАЛИЗИРОВАННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ "ГИДРОСПЕЦПРОЕКТ"

АРГАЛ ЭДГАР СЕРАФИМОВИЧ, КОРОЛЕВ ВЛАДИМИР МИХАЙЛОВИЧ

МПК / Метки

МПК: E02B 1/00

Метки: блоками, заполнения, исследования, между, плотины, процесса, раствором, стенд, швов

Опубликовано: 28.02.1979
