Алексенцев

Номер патента: 1356361

Опубликовано: 10.05.1996

Авторы: Алексенцев, Богомолов, Емельнов, Моисеев, Плотников, Самохвалов

МПК: B24B 19/14

Метки: криволинейных, поверхностей

1. УСТРОЙСТВО ДЛЯ ОБРАБОТКИ КРИВОЛИНЕЙНЫХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ типа лопаток газотурбинного двигателя, содержащее установленную с возможностью качания вокруг собственной оси планшайбу, приспособления лоя зажима детали и копира, включающие пиноли, копирные ролики и инструментальный узел, отличающееся тем, что, с целью расширения технологических возможностей за счет обработки двухзамковых лопаток и повышения точности обработки, оно снабжено установленными с возможностью возвратно-поступательного перемещения суппортами, на каждом из которых размещены пиноли, а копирные ролики и инструментальный узел расположены на планшайбе.2. Устройство по п.1, отличающееся тем, что пиноли снабжены механизмом их возвратно-поступательного перемещения...

Номер патента: 1693824

Опубликовано: 30.04.1995

Авторы: Алексенцев, Богомолов, Кельменев, Моисеев, Самохвалов, Шитарев

МПК: B24B 19/14

Метки: газотурбинных, двигателей, двусторонней, криволинейных, лопаток, поверхностей

1. УСТРОЙСТВО ДЛЯ ДВУСТОРОННЕЙ ОБРАБОТКИ КРИВОЛИНЕЙНЫХ ПОВЕРХНОСТЕЙ ЛОПАТОК ГАЗОТУРБИННЫХ ДВИГАТЕЛЕЙ, выполненное в виде установленной с возможностью качания планшайбы, с размещенными на ней узлами крепления и формообразующего перемещения обрабатываемого изделия и копира, привода инструмента и горизонтальных направляющих, несущих оппозитно расположенные инструментальные и копирные головки с контактными элементами, отличающееся тем, что, с целью расширения его технологических возможностей путем увеличения номенклатуры используемого инструмента, устройство снабжено шпинделями, установленными на инструментальных головках и кинематически связанных с приводами.2. Устройство по п.1, отличающееся тем, что оно снабжено оправками, консольно...

Номер патента: 1241405

Опубликовано: 30.06.1986

Авторы: Алексенцев, Коняев, Мальцев, Удинцев

МПК: H02P 7/62

Метки: линейный, электропривод

...колебания с частотой, близкой к основной резонанснойчастоте контура. При отсутствии над линейным индуктором вторичного элемента амплитуда колебаний и добротность резонансного контура максимальны. Высокочастотное напряжение, пропорциональное амплитуде резонансныхколебаний, через измерительный трансформатор и подстроечный резистор 8, служащий для установки номинальногоуровня напряжения, подается на выпрямитель 9, где выделяется его амплитудное значение. С выхода выпрямителя постоянное напряжение, пропорциональное амплитуде колебаний в резонансном контуре датчика, подается на вход компаратора 1 О, где формируется команда на отключение двигателя, передавая блоку 3 управления. При появлении над секциями двигателя вторичного...

Номер патента: 1197136

Опубликовано: 07.12.1985

Авторы: Алексенцев, Антипин, Вяткин, Микрюков, Сивов

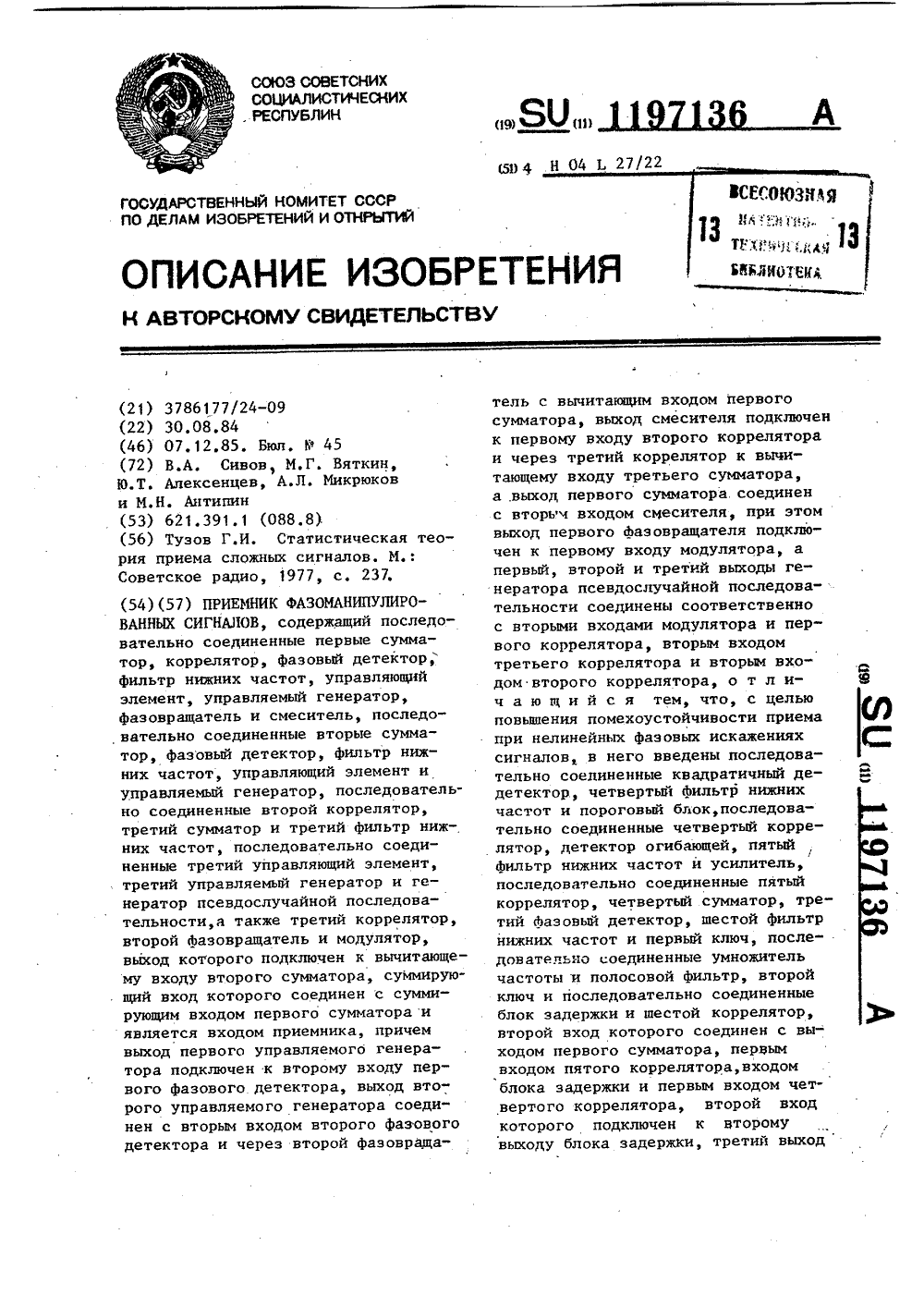

МПК: H04L 27/22

Метки: приемник, сигналов, фазоманипулированных

...вой Фильтр, вццеляющий сигнал нанесущей частоте, который поступает.на первый вход Фазового детектора3 и вход квадратичного детектора23, На второй вход первого фазового 20 детектора 3 поступает сигнал несущей частоты, Формируемый первым управляемым генератором 6. В случаерассогласования частот и фаз входного и опорного сигналов, на вьпсо 25 де первого фазового детектора 3 Формируется управляющий сигнал, который через первый фильтр 4 нижнихчастот и первый управляющий элемент5 осуществляет Фазовую подстройку З 0 частоты первого управляемого генератора 6 под частоту и фазу несущейвходного сигнала. Сфазированныйсигнал несущей сдвигается первымФазовращателем 7 на П/2 и поступает на опорные входы смесителя 8,модулятора 22 и умножителя 35...

Номер патента: 1093488

Опубликовано: 23.05.1984

Авторы: Алексенцев, Зубов, Федосеев, Черненко

МПК: B24B 1/00

Метки: многопроходного, шлифования

...использовано при шлифовании разнообразных деталей,Известен способ многопроходного шлифования, по которому в процессе обработки ступенчато увеличивают жесткость упругой системы станок - приспособление-инструмент-деталь до условий жесткого шлифования 11.Недостатком известного способа шлифования является недостаточно высокая производительность вследствие того, что при обработке медленно создается необходимый натяг в упругой системе станка.Целью изобретения является повышение производительности обработки.Указанная цель достигается тем, что согласно способу многопроходного шлифования по которому в процессе обработки ступенчато увеличивают жесткость упругой системы станок-приспособление-инструмент-деталь, увеличение жесткости осушествляют...

Номер патента: 1065169

Опубликовано: 07.01.1984

Авторы: Алексенцев, Зубов, Федосеев, Черненко

МПК: B24B 47/06

Метки: шлифования

...проход, постоянна и определяется силой прижатия инструмента к де. тали В начале шлифования используютУпругую связь инструмента с обраба,тываемой деталью, а затем на этапевыхаживания - жесткую связь.Недостаток известного устройствазаключается в том, что на этапеупругого шлифования погрешности микрогеомжгрии заготовки копируются ине исправляются, что принодит к необходимости увеличения длительностивыхаживания, а значит и к снижениюпроизводительности обработки.Цель изобретения - повышение производительности обработки,Поставленная цель достигаетсятем, что в устройстве для шлифования, содержащем станину, подвижныйстол, шлифовальную бабку и установленный на упругой подвеске шпиндель ВНИИПИ Заказ 10971/15 инструмента, упругая подвеска...

Номер патента: 1061974

Опубликовано: 23.12.1983

Авторы: Алексенцев, Зубов, Федосеев, Черненко

МПК: B24B 47/06

Метки: шлифования

...жесткости упругого элемента. 25Указанная цель достигается тем, что устройство для шлифования, содер.жащее гидроцилиндр поджима с рабочей полостью, шток которого связан с инструментом и упругим звеном, снабжено дополнительным гидроцилиндром и приводным электродвигателем с системой управлейия, связанным со штоком дополнительного гидроцилиндра, бесштоковая полость которого сообщена с раьочей полостью гидроцилиндра под 35 жима и со сливом через подпорный кла. пан, образуя упругое звено.На чертеже представлено устройство для шлифования.Устройство для шлифования содержит 4 О ,гидроцилиндр 1 поджима с рабочей по-, Мостью 2, шток 3 которого связан синструментом 4 и упругим звеном, выполненным в виде дополнительного гидроцилиндра 5,...

Номер патента: 1060433

Опубликовано: 15.12.1983

Автор: Алексенцев

МПК: B24B 19/14

Метки: поверхностей, сложных, шлифования

...органу станка с режущим инструментом задаот перемещение по программе эквидистантно профилю готовой детали с подачей янструмета на вреэание, последнемупрялаот дополнительную степень сво"э 0бады отОсятельно исполнительногооргана станка, обеспечивая при этомпру.:Ое поджатяе инструмента в плоссос" пэц"ч инст 1 эумента на В 1 эезание,.а пр; Достижении заданного профилядл-тапи допо 1 ни гсльн ую степел сэ,обОЦы Огран ич БаютБа чер еже показан пример реализ ахирс.длагаемого способа.Обрсблтываемым Объестом Взята за -гстовка лопатки 1, которая имеет неравномерный припуск, гдеэ - макСямальая ЕГЭО ВЕЛчикаПрофиль заготовкивне соотВстс .дует профилю готовой детали," И. 4Профиль детали в , заданный координатамя ,с , изменяется в трехплоскостях....

Номер патента: 865625

Опубликовано: 23.09.1981

Авторы: Алексенцев, Зенин, Клюканов

МПК: B24B 21/16

Метки: абразивной, двойной, кривизны, ленты, поверхности, прижима

...и фиксируются с помощью шпонки 8. Во избежание попадания щлама на периферию профильных дисков 6 на оси 7 установлены подшипники 9 качения, на которых монтируются защитные шайбы 10. В свою очередь подшипники 9 защищены шайбами 11. Ось 7 крепится на кронштейне 12. В осевом положении ось 7 фиксируется с помощью буртика и рычага 13, фиксируемого на оси 7 штифтом 14. С помощью кронштейна 12 устройство крепится на базе станка, а поворотом рычага 13 задается необходимый профиль обрабатываемой поверхности детали.865625 А - А Устройство работает следующим образом.Гибкий элемент 1 вращается под действием силы трения абразивной ленты 2 на кольцах 4. Если кривизна поверхности детали 3 изменяется только в плоскости осей дисков, то рычаг 13...

Номер патента: 859122

Опубликовано: 30.08.1981

Автор: Алексенцев

МПК: B24B 21/16

Метки: ленточного, лопаток, шлифования

...образом, что плоскости, проходящие через ось симметрии 0 будут пересекать одинаковые профили на поверхностях копира 9 и лопатки 10. Опора 5 одевается на штангу 11 и имеет. возможность перемещения по ней на опорах качения 12. Кривизна профиля лопатки 10 по фактическому припуску обозначена Й. Кривизна оси штанги 11 обозначена Й 1. Устройство обеспечивает высокую точность обработки при условии Й = Й 1 Штанга 11 установлена с возможностью изменения кривизны ее применительно к каждой конкретной лопатке.Устройство работает следующим образом.Копирный 6 и рабочий 7 ролики совершают в плоскости 1 -по стрелкам б и г или в и д синхронные движения, а вся система копирования на опоре 5 перемещается вдоль оси 0 - 0 штанги 11 по стрелкам Е и Ж. Это...

Номер патента: 854689

Опубликовано: 15.08.1981

Авторы: Алексенцев, Богомолов, Моисеев

МПК: B24B 21/00

Метки: шлифования

...обрабатывать лопатки с отклонением 0,5 мм при припуске по,25 перу 0,2-0,3 мм в соответствии с требованиями технических условий на изготовление по точности профилей и ихотклонениям от базы,Способ шлифования, при которомпрофиль детали получают за счет выполнения взаимосвязанных перемещений35 по строке пар "копир-деталь" икон 11тактный ролик - режущий инструмента детали сообщают дополнительную степень свободы, о т л и ч а ю щ и й с ятем, что, с целью повышения проиэво 40 дительности и качества обработки лопаток с отклонениями, превьпдающимидопуск на обработку, дополнительнуюстепень свободы сообщают детали иликопиру в плоскости, проходящей через45 оси контактных роликов, несущих режущие инструменты, и копирных роликов,которые...

Номер патента: 844239

Опубликовано: 07.07.1981

Автор: Алексенцев

МПК: B24B 21/16

Метки: ленточного, пересекающихся, поверхностей, шлифо-вания

...(без копиров 11 и 12), а также по оси О - О по стрелкам Г и Д они могут перемещаться на величину а, что обеспечивается воздействием на основание 18 пружины 19 и кулачка 20.Обработка лопатки выполняется следующим образом.Под воздействием силы Р лопатка 1 и копир 2 перемещаются в направлении оси симметрии О, - О, при этом под воздействием копиров 11 и 12 они синхронно перемещаются и вдоль своих осей по стрелкам Е и Ж или И и К и, тем самым, описывают в плоскости копирования П - 11 радиусы К. При движении копиров 11 и 12 в плоскости 1 - 1 по стрелкам Б и В обеспечивается синхронное перемещение лопатки 1 и копира 2 вдоль своих осей за счет конусности копиров, расположенных под углом а к направлению их движения. Таким образом,...

Номер патента: 524676

Опубликовано: 15.08.1976

Авторы: Алексенцев, Богомолов, Гайдуков, Маришин, Самохвалов

МПК: B24B 19/14

Метки: гтд, ленточного, лопаток, шлифования

...копирования на величину износа лент45 и 46,копирные ролики 33 и З 9 могут бытьсмещены соответственно от оси О и осипланшайбы 9 путем переноса осей кулис 35 и41, которые связаны с ползушками 31; 30 иползушкой 37 и рамкой 36 через пальцы 49 и50. Оси кулис 35 и 41 смонтированы в подшипниках 51, установленных в рейках 52, имеющих связь с лимбами 53 через гайки 54 ивинты 55 с опорами 56.При работе устройства происходят следующие движения.Планшайба 9 совершает возвратно-поступательное движение вдоль оси от цилиндра 27,при этом,в зоне обработки копир 1 и заготовка(деталь) 2 разворачиваются на угол их закрутки благодаря взаимодействию шпинделей4 через пиноли 6 и 7, связанные лентой 14 сроликами 19, с копирной линейкой 20, Приэтом угол...

Номер патента: 291577

Опубликовано: 25.07.1974

Авторы: Алексенцев, Барашков, Павлов

МПК: D01H 9/18

Метки: 291577

...патронов,Устройство содержит питающий лоток 1, наклонный транспортер 2 из планок, между которыми имеются призматические выступы.З, бункер 4 и транспортер 5 приема правильно сориентированных патронов 6; лоток 7 для отвода неправильно сориентированных патронов, выход которого выведен к транспортеру,На лотке 7 установлен сбрасыватель, выполненный в виде подпружиненного рычага 8, обеспечивающего пропускание патронов, проходящих тонким концом, и сбрасывание пагронов, проходящих толстым концом.Работает устройство следующим образом.Из питающего лотка патроны поступают на транспортер. Правильно сориентированные патроны тонким концом свободно проходят мимо подпружиненного рычага и сбрасываются в бункер, из которого поступают на...

Номер патента: 282979

Опубликовано: 25.07.1974

Авторы: Алексенцев, Барашков, Павлов

МПК: D01H 9/18

Метки: 282979

...патронов выполнен в виде кулачка 15, приводимого во вращение от вала 9 через редуктор 16 и воздсйствупощсго посредством рычага 17 на рычаг 18 сбрасывателя трости патронов, На рычаге 18 подвешена подвил(пая часть лотка 3,Подпружиненный рычаг 19 служит для прижима вытал 1(нваемых из буян(ера патронов.Устройство работает следующим образом.При включенном электродвигателе б приводятся в действие шток 14, совершающий возвратно-поступательное движение, кулачок 15, транспортер 4 и ролик 5. При выходе штока из-под щели бункера 1 один из патронов 2 выпадает в лоток 3 и выталкивается из него прн обратном ходе штока. Встречая на своем пути сопротивление рычага 19, патроны собираются в трость. Передаточное отношение передачи, приводящеи во...

Номер патента: 404983

Опубликовано: 01.01.1973

Авторы: Алексенцев, Корсак

МПК: F16J 15/54

Метки: вращающихся, уплотнения

...стойкость упл и надежность возрастает, та колец относит можно умень 30 двум от скороретение относится к устройствам, обеающим уплотнение вращающихся детаапример валов машин и механизмов, и найти применение в различных отрасшиностроения,Известны устройства для уплотнения вращающихся деталей, которые представляют собой набор отдельных уплотнительных элементов - колец, удерживаемых в определенном положении с помощью крепежных деталей. В этих устройствах уплотнительные элементы предназначены для перекрытия щелей между двумя полостями машины или агрегата, Утечка среды из одной полости в другую зависит от плотности прилегания уплотнительных элементов к вращающейся детали.Надежность работы уплотнптельного устройства в первую очередь...

Номер патента: 113249

Опубликовано: 01.01.1958

Авторы: Алексенцев, Ильин

МПК: A22B 7/00, B26D 1/14, B26D 7/01 ...

Метки: голов, мелкого, отделения, рогатого, рогов, скота

...цепи 2 которого укреплены держатели 3 голов мелкого рогатого скота, выполненныев виде зажимов, состояц 1 их из двух щек. Передняя щека 4 зажима крепится к звену цепи неподвижно, азадняя щека 5 - шарнирно и имеет ролик б, катящийся по подпружиненным направляющим 7, служащим для равномерного зажима голов различной величины. Для выравнивания голов в держателях 3 машина снабжена ограничителем 8,Для отделения рогов по ходу движения транспортера установлен дисковый нож 9.Транспортер получает движение от электродвигателя 10 через редуктор 11; дисковый нож работает от электродвигателя 12 через эластичную муфту 13.При огибании цепью 2 ведуших звездочек 14 транспортера щеки держателей расходятся и в это время голова скота вручную закладывается...
