A63B — Снаряды и устройства для физических упражнений, гимнастики, плавания, альпинизма, фехтования; игры с мячами; тренировочные устройства

Номер патента: 127157

Опубликовано: 01.01.1960

Авторы: Андреева, Володин

МПК: A63B 17/04, A63B 22/06

Метки: гимнастики, гимнастическое, комплексное, лечебной

...более универсальным при относительно небольших затратах на его изго. товление и позволяет использовать его для различных видов лечебной гимнастики, не требуя при этом больших площадей для размещения гимнастического комплекса,Предлагаемое комплексное гимнастическое приспособление обеспечивает выбор наиболее подходящих упражнений для больного с учетом его антропометрических данных и физиологически наиболее удобного положения при упражнениях.Это достигается тем, что параметры элементов приспособления регулируются как по длине, так и по высоте,На чертеже изображено комплексное гимнастическое приспособление, общий вид. Оно состоит из основания-кровати 1, держателя скользящей поверхности 2, подвижной рамы 3, передвижного...

Номер патента: 127362

Опубликовано: 01.01.1960

Авторы: Александров, Болховитин, Виленский, Мовшович

МПК: A63B 23/04

Метки: движений, разработки, суставе, тазобедренном

...ремней, о тл и ч а ющееся тем, что, с целью фиксации таза прн разработке движений в тазобедренном суставе в положешп 1 больного на животе илн на боку, полукорсет, надетый на больного, фиксируется в нужном положешн, упорами и ремнями к щиту, закрепляемому на кровати,Предлагается приспособление для разработки движений в тазобедренном суставе.Отличительной особенностью приспособления является то, что над - тый на больного полукорсет фиксируется в нужном положении упорамн и ремнями к щиту, закрепляемому на кровати.На чертеже показано приспособление в двух проекциях.Приспособление выполнено в вндс шита 1, прнкрсплясГлого и кровати ремнями 2. На шите между двумя приклепаннымп упорами о тстапавлпвается полукорсет 4, затяГивающийся па тс;1...

Номер патента: 127932

Опубликовано: 01.01.1960

Авторы: Бухаров, Точилин

МПК: A63B 71/06

Метки: прибор, состязаниях, спортивных, уколов, фехтованию, фиксации

...ЦСНН НИТсНИ 51 )Сс,С 23 яБТОМсГНЧС.СКОИ ОСТЗ НОВи, БК,110 Ч(.НЫ КОН такты 30 механизма, отмсчянщего минуты, которьц замыкаются зя двс минуты до нулевой отметки ня чясовом циферблате. Рслс 23 срябатывп ст 1 олько то дя, когдс 33.1 сг(т 11 контскы 30 и 29, При с)с 10 ят 1 Бянин Рс,с 23 ИЯ сх(.)У Ун)сБГсний ЗВУовы сиГня;Ом подсетс 5 пог 1(китс;1- ный импульс, сряозтывзст рслс 13, разрывал цепь питания рслс 21 и сСЫ ОС 13 НЯВ,1 ИБс 1101 С 5. П) УКОЛС ТЯКЖС С 1)ЯбяТЫВсЕТ )ЕЛЕ 13 ЗВ) КОБО 10 СНГПСГС 1 И ЗСЬ С 1 ВТОМяТИЧССКИ ОСГспяВ;ИВЯ 10 ТС 51. СО)ОС Г 10 КЗЗЗНИЙ 1 ЗС(З (смщсстВ;15 стс 51 нс 1 кЯтисм нонки 31 ПРи э Ом с 1)ЯбстывсСт 1)сгс Сб)ОСЗ, ЦЕПЬ 0;1 ОКИровСИ КОТО)ОГО ВКГЮ 11 СТ Б СЕ 051 КОНТЗКТЫ,)2, 3, 51миуПОо мсхянпзмя, подключаемые...

Номер патента: 133792

Опубликовано: 01.01.1960

Автор: Терехов

МПК: A63B 69/16

Метки: мото-лидер, спортсменов, тренировки

...при помощи мотоцикла прозрачным щитом, обеспечиВаюшим Возможность самоконтроля за техникой бега,На чертеже изображено приспособление в общем виде. Приспособление состоит из прозрачных щитов, закрепленных на раме 1 - 2, опирающейся на обеспечивающую необходимую устойчивость при движении опору с роликами 8. Приспособление с телескопическими раздвижными штангами 4 крепится к раме мотоцикла и шарнирно к его заднему седлу, Внутренний вертикальный прозрачный щит 5 служит дл крепления зеркала 6. Передний угольной формы щит 1 рассекатель) 7 шарнирно соединен с боковыми щитами 8. Предмет изобретения Мотолидер для тренировки спортсменов, состоящий из мотоцикла и прицепного щита, вынесенного в сторону, о т л и ч а ю щ и й с я тем,что, с...

Номер патента: 133983

Опубликовано: 01.01.1960

Автор: Ахмедов

МПК: A61H 1/00, A63B 21/05

Метки: аппарат, механотерапии, челюстей

...губок с о личающ водящимигибкого к куха Известные устройства для механотерапии челюстей неудобныдля больных при самостоятельных упражнениях,Описываемая конструкция аппарата благодаря наличию в неединительного элемента в виде гибкого кожуха,с тросом, дистанно связывающего рукоятки,с разводящими губками, не имеетнедостатка,На чертеже изображен аппарат в общем виде.Аппарат выполнен в виде роторасширителя, позволяющего осуществлять активное и пассивное разведение челюстей при лечении суставных и вцесуставных контрактур и состоящего из шарнирно соединенных между собой разводящих губок 1 и 2 с возвратной пружиной 8,рукояток 4 и 5 с кремальерным замком б и гибкого кожуха 7 с тросом 8, соединяющего рукоятки 4 и 5 с разводящими губками 1 и...

Номер патента: 135592

Опубликовано: 01.01.1961

Автор: Колонтаи

МПК: A61G 7/015, A63B 23/04

Метки: движений, коленном, кровати, разработки, суставах, тазобедренном

...о скобы. Закрепление скобы на подобранной высоте осуществляют стопорными винтами б. На горизонтальной части скобы на перемещаемых муфтах 7 закреплены стойки 8 со съемными пелотами 9, Положение пелотов фиксируется стопорными винтами 10, установленными на муфтах,Для разработки движений в тазобедренном суставе приспособление закрепляют на кровати и обшитые для уменьшения давления ватно- марлевой подушкой пелоты устанавливают на уровне передне-верхних остей подвздошных костей таза. Пелоты плотно фиксируют по боковой и передней поверхностям таз лежащего на спине больного, как бы прижимая его к кровати, что позволяет производить движения в тазобедренном суставе не только в сагиттальной (сгибание и разгибание), но и во фронтальной (отведение...

Номер патента: 137802

Опубликовано: 01.01.1961

Автор: Шувалов

МПК: A63B 69/38, A63B 69/40

Метки: аппарат, настольному, теннису, тренировки

...аппарат в разрезе.Аппарат состоит из четырех частей, служащих для получения определенного типа удара по мячу. Каждая часть состоит из корпуса 1 для мячей, пластинчатой пружины 2, снабженной в верхней части утолщенным приливом (бойком), фиксатора 3 пружины для ее удержания во взведенном положении, рычага 4 спуска пружины со взвода, полки 5, на которой располагаются мячи перед ударом, отражателя б для сообщения мячу определенной траектории полета и кручения. Все четыре части аппарата соединены между собой и закреплены на днище 7, вращающемся вокруг оси 8, расположенной на основании 9, которое крепится на теннисном столе.После помещения мячей в корпусе они располагаются, как показано на чертеже. Удар по мячу производится с помощью...

Номер патента: 138729

Опубликовано: 01.01.1961

Авторы: Мисевич, Страмцов

МПК: A63B 27/02, E04G 21/32

Метки: когти, конической, подъема, столбы, формы

...без наклона ноги по отношению к оси столба; опорная педаль на рычаге монтирована шарнирно, причем полумуфты шарнира имеют торцовые кулаки, препятствующие повороту лапы ниже горизонтальной плоскости при переносе когтя ногой вверх или вниз по столбу.На чертеже изображены предложенные когти.Когти состоят из серповидного захвата 1, жестко соединенного с рычагом 2, шарнирно подвешенной опорной педали 3; трех приваренных к захвату кассет 4 - б со сменными резиновыми подушками, муфты 7 с кулаками, полумуфт 8 и 9, имеющих торцовые кулаки, препятствующие повороту ланы 1 ниже горизонтальной плоскости при переносе когтя ногой вверх или вниз по столбу боковых скоб 10.Педаль 3 крепится к захвату пальцем 11 и гайкой со шплинтом 12. Крепление когтей к...

Номер патента: 139071

Опубликовано: 01.01.1961

Автор: Теляков

МПК: A63B 27/04, E04G 21/32

Метки: когти, лазания, монтерские, столбы

...для передвижения по нему опорной тележки 2. Она передвигается благодаря действию ноги и шарикоподшипников д, катающихся по каналам 4 прутьев. При движении вниз тележка натягивает трос б, который охватывает столб б. Появляется опора для ноги. Движением вверх трос ослабевает и приходит в первоначальное положение,Трос до момента использования когтей разомкнут и имеет защелку 7 с кольцами 8, благодаря которым изменяют окружность троса на разные, толщины столба. Длина троса выбрана такой, при которой приспособление должно свободно передвигаться по столбу вверх движением ноги.Ступни ног крепятся ремнями, проходящими в отверстия 9. Во время подъема ноги производят неполные шаги из-за хождения тросов между зубцами 10 приспособлений, Каждый...

Номер патента: 141084

Опубликовано: 01.01.1961

Автор: Барамия

МПК: A63B 35/10

Метки: аттракцион, водный, спортивный

Номер патента: 141788

Опубликовано: 01.01.1961

Автор: Константинов

МПК: A63B 31/16

Метки: акваплан, плавания, подводного

...прямой горизонтальный срез.Точность движения по заданному курсу обеспечивается также компасом 4, глубиномером 5 и прибором, указывающем пройденный путь или время (на чертеже не показан).141788Дри визировании цели киль 2 акваплана точно устанавливается в направлении цели, а соответствующее показание компаса 4 указывает курсовой угол.Чтобы не ограничйвать обзора пловца, пользующегося предлагаемым;аквапланом (в особенности при плавании вблизи дна), стабилизатор может быть сделан из прозрачной пластмассы, например оргсте ла. фф"Пррсенение оргстекла (или другой гладкой пластмассы) уменьшает также сопротивление движению пловца с аквапланом.В плане стабилизатор имеет стреловидную форму, позволяющую увеличить площадь вертикального оперения...

Номер патента: 143697

Опубликовано: 01.01.1961

Автор: Артеменко

МПК: A63B 27/04

Метки: когти, конусообразным, лазания, например, столбам

...11 секторов 4, причем последние под воздействием силы давления ноги поднимающегося рабочего стремятся повернуться относительно осей 5, что приводит к еще большему закреплению зубьев 11 к столбу, При подтягивании ноги рабочего вверх зубья 8 выходят из зацепления со столбом, а затем рычаги 12 механизмов б поворачиваются и выводят зубья 11 секторов 4 из зацепления со столбом.143 б 97Во время перестановки когтей секторы 4 отведены в крайнее, огдаленное от столба положение, а рычаги 13 прижаты к ограничителям 14. Лапы 1 занимают почти горизонтальное положение. В начале повторного зацепления когтей со столбом движением ноги в сторону от него снова вводят в зацепление зубья 8 гребенок 9, одновременно поворачивающиеся рычаги 12 подводят...

Номер патента: 144000

Опубликовано: 01.01.1962

Автор: Мингауда

МПК: A63B 27/00, E04G 21/32, E04H 12/34 ...

Метки: передвижения, преимущественно, столбам

...к столбу и предохраняющие от сползания ее вниз. Маятниковый стержень крепится к раме устройства с помощью поворотного шарнира 10. Седло 11, служащее для монтажника, укрепляется на раме устройства с помощью поворотной оси 12 и может поворачиваться на 180. В необходимом положении седло закрепляется фиксатором 13, Для прочного удержания устройства с сидящим на седле монтажником маятниковый стержень прижимается к столбу ленточной тягой 14, соединенной с валиками 1 б,144000имеющими натяжную рукоятку 1 б. Валики 15 находятся на стержне, сидящем на одной оси.с маятниковым стержнем.Запуск двигателя осуществляется стартерной рукояткой 17, Двигатель имеет сцепление, которое включается рукояткой 18. Включение червячной передачи .для движения...

Номер патента: 144431

Опубликовано: 01.01.1962

Автор: Давтян

МПК: A63B 69/22

Метки: боксу, тренировочное

...тренировки эта боксерская перчатка имитирует вытянутую руку противника.На фиг. 1 изображено предлагаемое тренировочное устройство по боксу, вид спереди; на фиг. 2 - разрез по А-А на фиг. 1.Тренировочное устройство по боксу включает полумягкую навесную подушку 1 и боксерскую перчатку 2, наполненную воздухом, песком и т. п., укрепленную в центре подушки 1 на гибком кронштейне 3.Подушка 1 прикреплена к кесткозгу листу предохранительного щитка 4. С помощью ручек 5 устройство навешивается на необходимую высоту (соответствующую росту тренирующегося спортсмена). Для этого щиток 4 имеет перекладины б, фиксируемые в двух зубчатых рейках 7.Тренирующийся спортсмен должен принять исходное положение на таком расстоянии от устройства, при...

Номер патента: 151462

Опубликовано: 01.01.1962

Авторы: Медников, Медникова

МПК: A63B 27/00, E04G 21/32, E04G 3/14 ...

Метки: выполнении, дымовых, работ, рабочего, различных, размещения, скобами, трубах, ходовыми

...к скобам трубы,На чертеже изображена схема предложенного устройства,Устройство для размещения рабочего прц выполнении различных работ, например, при приварке к кожуху эксплуатируемых металлических труб, металлических скоб с одинаковым шагом по направления снизу вверх состоит из рамы 1, сиденья 2 для рабочего, крюка 3 н двух вилок 4. Когда с обреза фундамента приварены скобы 5 до уровня груди рабочего цли выше, за верхнюю скобу закрепляют крюк 3 и одновременно вилки 4 надеваются ца ццжепрцварецную скобу, расположенную, например, от верхней через две скобы в зависимости от шага скоб, Верхолаз-сварщик садится на сиденье 2, зацепляясь одним карабином предохранительного пояса за верхнюю скобу, а вторым за вторую сверху скобу, и приваривает...

Номер патента: 151595

Опубликовано: 01.01.1962

Авторы: Анцелиович, Кац, Любавин

МПК: A63B 21/078

Метки: например, спортсмена, тренировки, штангой

...Форма зубьев которых обеспечивает свободное движение муфт вверх и зашелкивание запоров 7 при движении их вниз.Прислосоолсние дл 51 расположения спортсмена выполнено В Виде .:мепной площадки 15 с упором 16 для ног, которая укреплена с возможностью поворота на перекладине 17, смонтированной на стойках 1 и 2, причем упор 16 для ног на площадке 15 укреплен с помощью телекопических труб 18 Сменная площадка 15 снабжена захватами 19, от. кидываюшейся рамкой 20 и крюками 21 для крепления.Устройство крепится к стене при помощи двух верхних горизонталь - ,ых стоек 22 и двух горизоппгальпых растяжек 23,Работа устройства осу,цсствляется следуюгцим образол.Штангу помещают на стойки 1 и 2. Сменная площадка 15, на которой распопагается спортсмен при...

Номер патента: 153858

Опубликовано: 01.01.1963

МПК: A63B 39/06

Метки: 153858

...сфери 1 еско формы, сняоженпый подпружиненным прИжимом 1, котОрьй удер 2 киьает края заготовки в процессе формования, и ппевмопривод 5, размещенный на траверсе 6, Траверса укреплена па колонках 7 станины 1. Пуансон прикреплен к штоку 8 пневмопривода 5. Внутри пуансона имеется электронагреватель,153858Матрица 2 установлена на плите 9 и образована ползунами 10, на верхних плоскостях которых предусмотрены лазы, в которых расположены клинья 11, входящие в пазы угловых рычагов 12.На осях ползунов имеются прижимы 18 с роликами 14. Рычажноклиновые зажимы через угловые рычаги 12 взаимодействуют со штоками пневмоцилиндров 15, помещенных в станине 1. В матрицу 2 вмонтированы фиксаторы 1 б с пружинами 17.В исходном положении ползуны 10 и клинья П...

Номер патента: 155422

Опубликовано: 01.01.1963

МПК: A63B 27/00

Метки: 155422

...р 202 пс, а Второй прп пОмОщи еараоп 12 1)1 зепптся к поясу Верколаза, В 11)три 02- 1320 П 2.0 тится лспточпая свернтая пружина 5, зак 1;еплеипая Олппм 1,Опцом па барабане )5, 2 Вторыз 1 иа Оси 2. При с.)атыВаппи троса с с)2 раОапа пржииа сВертывастся. В Гисзла . 020202 иа стаповлспы собачи 6, прж 51 аеые к барабан п 13 жпиами 7. При Оыстроз ьр 21 цеи и и О 2 р 20 2) н 1 сооачки Откидыв 2 отс 5 и пи 1) а ются в )5 по) 8.Ъ)стрОПСТВО КрЕПИтСя На ВЫСОТЕ К КОНСТ 0 )сцнп ПООЛИЗССТИ ОТ раОО- тающего всрколаза, В процессе выполнения работ, когда верколаз приМ 55422 блнжается к устройству или удаляется от него, трос свободно вытягивается или вбирается в устройство.В случае падения верхолаза, трос начинает быстро разматываться и вращать барабан....

Номер патента: 156655

Опубликовано: 01.01.1963

МПК: A61H 1/02, A63B 23/08

Метки: 156655

...этих поворотов к торцу оси бМ 15 б 655приварена треугольная планка 8 с тремя отверстиями для фиксации Оси 7 под рязлчнымиглами.На оси 7 с помощью кронштейнов 9 установлен подстопни 10, 1 ля ограничения поворотов подстопника вокруг осп 7 на ней укреплена ГласПка 11 треугольной формы с отверстиями для установки подс 1 опника под различными углами с помощью стопооного випт 12.Подстопник выполнен в вндс полуботинка. Ступня в подстоппике фиксируется с помощью ремней 13 и 14 и подвижного козырька 16, который может перемеГцаться вдоль подстопника на винте 16 стопы. К козырьку прикреплена пластинка 17, прижимавшая стопу сверю с помощью поперечного стержня 8, персчеГаеОГО В продольных паза. 19 подстопника, Таким образом подстопник может...

Номер патента: 157248

Опубликовано: 01.01.1963

МПК: A63B 59/14

Метки: 157248

...прочности, она выполнена из склеенных между собой двух слоев дерева н трех слоев листового пластика, например фибры. Один такой слой помещен между слоями дерева, а два других образуют боковые поверхности клюшки, Деревянные слои соединены между собой внахлестку,На фиг. 1 показан общий вид клюшки для игры в хоккей с шайбой; на фиг. 2 - расположение внутренних слоев клюшки.Клюшка выполнена из склеенных между собой слоев а дерева различных пород (сосны, березы, ясеня, бука), которые расположены внутри, и слоев листового пластика, например фибры. Один слой б помещен между слоями а, а два других б 1 образуют боковые поверхности клюшки. Слои а рукоятки 1 и крюка 2 соединены между собой внахлестку.Клюшка имеет повышенную по сравнению с...

Номер патента: 158822

Опубликовано: 01.01.1963

МПК: A63B 17/04

Метки: 158822

...гимнастический снаряд в общем виде.Снаряд содержит четыре вертикальные стойки 1, два бума 2 и набор жердей 3 Вертикальные стойки 1 ил(еют седлообразные отверстия 4 вырезанные по форме сечения жердей 3 Отверстия расположены на разной высоте. Кроме того, снаряд содержит упоры 5, которые также могутустанавливаться,на разной высоте. Бумы 2, как и стойки 1, имеют сквозные отверстия 6 и, кроме того, вырезы 7, расположенные вдоль их края.В отверстия 4 и б стоек и бумов вставляются при комбинировании снарядов жерди 3, которые закрепляются при помощи цтплинтов 8 Высоту снарядов и угол наклона бумов можно изменить, установив бумы одним из вырезов 7 на упоры 5, Г 1 ри установке жерди 3 в отверстии стоек 1, можно получить, в частности,...

Номер патента: 159120

Опубликовано: 01.01.1963

МПК: A63B 35/00, A63B 35/08

Метки: 159120

...и связана гибкой тягой 9 с траверсой 1 рукояток 2 и 3, сидящей на вертикальной оси 10, а пластины 7 и 8 служат для вертикального управления и раздельно связаны также гибкой тягой 11 с указанными рукоят ками, свободно посаженными на отрогах 12 траверсы 1. Прибор снабжен плечевыми упорами 13. редуктором 14 и пустотелой штангой.При пользовании прибором пловец располагается головой вперед по направлению твижеиия, держась за рукоятки 2 и 3 управления прибором, поджимапсь к плечевым упорам 13 продольнот пустотелой штанги и поместив ноги на ножиом педальном механизме 5, свя заином редуктором Н с гребным винтом -1. В результате вращения механизма 5 осуньествляется передвиняение. Погружение в воду или выход на поверхность производится...

Номер патента: 159620

Опубликовано: 01.01.1964

МПК: A63B 27/02, E04G 21/32

Метки: 159620

...9 - 10 с,и, позволяющий перемещать левый коготь полным шагом над лапой правого.Для надежного удержания когтей ца опоре без изменения длины хомута последний прикреплен к головке трубы посредством эластичного шарнира, выполненного из шпильки 4 с фигурной пружиной кручения, шарнирно цасаженкой на нее опоры 5 и пропущенным через опору с последующей приваркой стержнем б. На концы стержня цасажецы коробки 7 ц 8.Хомут когтей выполнен из троса 10 и цепи 11, служащей для уменьшения диаметра хомута. Один конец троса 10 укреплен на оси 9 коробки 7, а другой - пропущен в проушины с возможностью перемещения по ццм при изменении диаметра хомута. На левой части жесткого троса 10 для увеличения надежности при подъеме на обледеневшие опоры, по шагу...

Номер патента: 159947

Опубликовано: 01.01.1964

МПК: A63B 23/12

Метки: 159947

...схема предлагаемого аппарата.Аппарат содержит реверсивный электродвигатель 1, который через редуктор 2 вращает винт 8, укрепленный в кронштейне 4 с подшипником. При вращении винта 8 гайка б совершает возвратно-поступательное движение вдоль направляющих б. С гайкой 5 шарнирно соединена траверса 7, на свободном конце которой укреплена также шарнирно манжетка 8, надеваемая на пораженную конечность больного, Электродвигатель управляется через усилитель 9 с реле-пускателем биотоками, снимаемыми с помощью манжетки 10 с токосъемниками.Работа аппарата заключается в следующем. Больной в зависимости от локализации поражения занимает определенную позу сидя или лежа (например, при поражении руки, больной находится в положении сидя). На...

Номер патента: 161456

Опубликовано: 01.01.1964

МПК: A63B 23/00, A63B 24/00

Метки: 161456

...и психотерапевтического воздействия на больного, с мышц пораженных частей тела отводят биотоки, усиливают их и подают на измерительный прибор, показывающий больному и врачу уровень биопотенциалов.На чертеже изображен больной с переломом ноги, на которую наложена гипсовая повязка. Для тренировки мышц или группы мышц (в данном примере сгибателей стопы) установлены токосъемники в виде электродов 1. Отведенные от мышц биотоки усиливаются в узле усиления 2 и подаются на измерительный прибор 3, при помощи которого врач и больной могут контролировать уровень биоэлектрической активности мышц. Благодаря постоянному наблюдению за ходом и результатами выполнения упражнений соответствующими мышцами больной более активно вовлекается в процес...

Номер патента: 166456

Опубликовано: 01.01.1964

Авторы: Витензон, Поль, Шенк, Якобсон

МПК: A63B 23/12

Метки: tliitia, биоэлектрической, детейuiconsha, мышц, пораженной, руки, тренировки, чес, щотс

...паретичных мышц, которые до поражения управляли данным движением, например, схватом и раскрытием пальцев кисти.Способ состоит в использовании усиленных биопотенциалов мышц для управления движением каких-либо электрических игрушек, например настольной электрической железной дороги или электрического автомобиля, причем в качестве биоэлектрической системы применяется система, используемая, например в протезах или ортопедических аппаратах.Управление приводом - двигателем игрушки - осуществляется с помощью команд в форме биопотенциалов, воспринимаемых от соответствующих пораженных мышц, которые до поражения управляли данным движением.Так, расположение отводящих электродов над мышцами сгибателями или разгибателями обеспечивает возможность...

Номер патента: 167989

Опубликовано: 01.01.1965

Авторы: К., Печкайт

МПК: A63B 27/04, E04G 21/32

Метки: лазания, опорам

...по еречного с; - ставными иили други- изменяетсяыми губкаПодписная группа1 Известны когти для лазания по металлическим и железобетонным опорам различного сечения, включающие крюки с зубцами на губках и ступи,Предлокенные когти для лазания по опорам, преимущественно железобетонным, таврового сечения позволяют обеспечить возможность лазания по опорам с различным поперечным сечением. Достигается это тем, что крюки когтей гыполпены составными и соединены между собой болтами с возмокностью изменения расстояния мекду противоположными губками.На чертеже схсматично показаны когти, вид сверху.Когти состоят из ступни 1 для ноги и приваренной к ней направляющей 2. В направляющую вставлен крюк 3 с губками 4, которыйс направляющей жестко соединен...

Номер патента: 168159

Опубликовано: 01.01.1965

Авторы: Мельников, Окл, Смирнов

МПК: A63B 69/18

Метки: спортсменов, тренировки

...виды .соответственно в плане и сбоку.Подвикное бесконечное полотно 1, на которое нанесено покрытие 2, обладает низким коэффициентом трения, причем рама 8 полотна, несущая металлический настил 4, одним концом шарнирно закреплена на основании б, а другим концом подвешена на трособлочной системе б - 7 для регулирования угла наклона, имитирующего пересеченную местность.Пульт управления 8 служит для регулирования скорости движения полотна и изменения угла наклона устройства. Оно снабжено электроприводом 9 постоянного тока, приводным 10 и натяжным 11 барабанами, причем последний связан с натяжным механизмом 12,При передвижении лыжника по скользящему покрытию бесконечного полотна, приводи мого в движение электроприводом постоянного тока,...

Номер патента: 169428

Опубликовано: 01.01.1965

Авторы: Денисов, Роман

МПК: A63B 21/075, A63B 24/00

Метки: выполнении, движения, параметров, прибор, упражнений, штанги

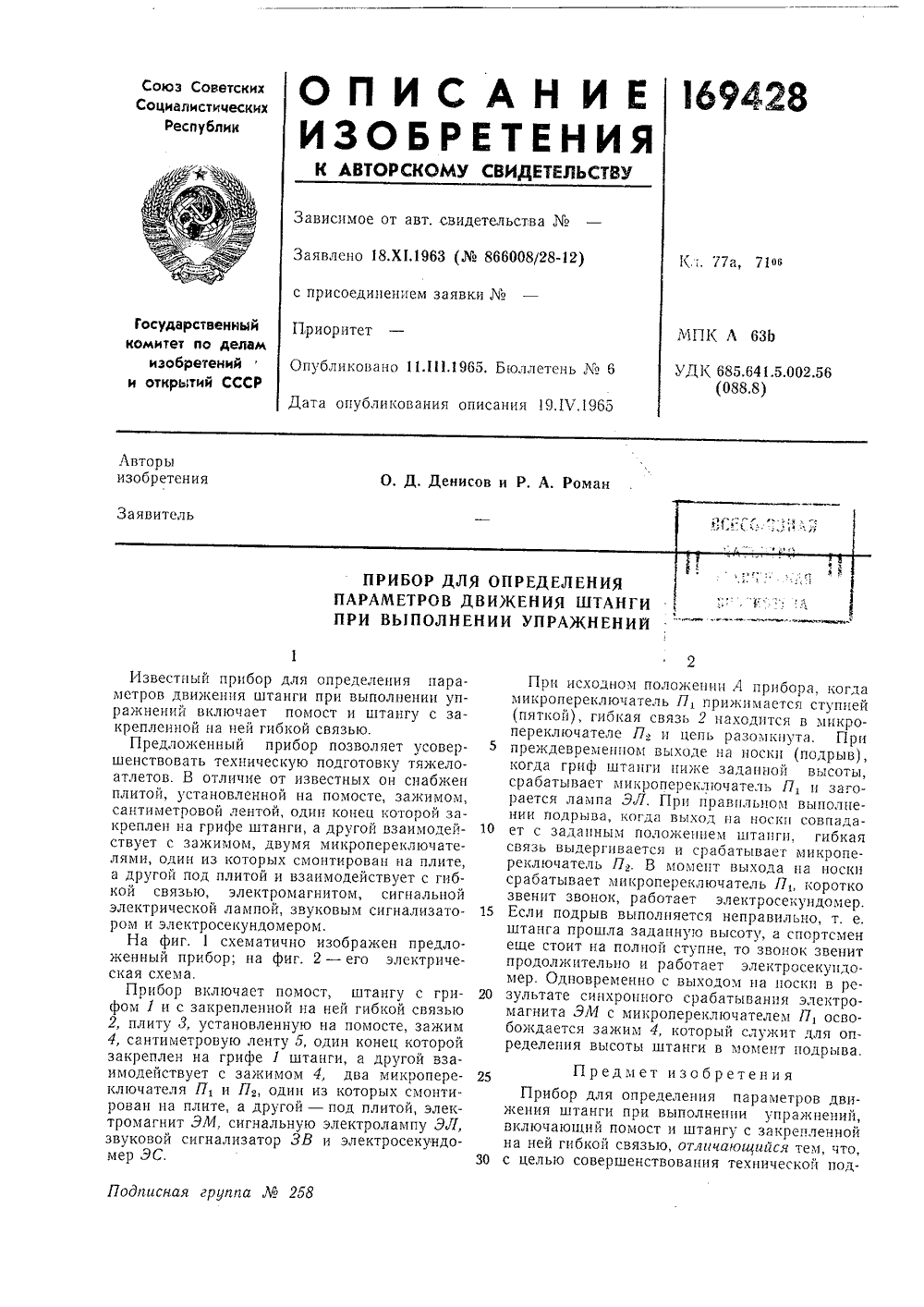

...подрыва. 25 При жения включ на ней с цель одписная группа2 а 8 Известный прибор для определения параметров движения штанги при выполнении упражнений включает помост и штангу с закрепленной на ней гибкой связью.Предложенный прибор позволяет усовершенствовать техническую подготовку тяжелоатлетов. В отличие от известных он снабженплитой, установленной на помосте, зажимом,сантиметровой лентой, один конец которой закреплен на грифе штанги, а другой взаимодействует с закимом, двумя микропереключателями, один из которых смонтирован на плите,а другой под плитой и взаимодействует с гибкой связью, электромагнитом, сигнальнойэлектрической лампой, звуковым сигнализатором и электросекундомером.На фиг. 1 схематично изображен предложенный прибор;...

Номер патента: 170357

Опубликовано: 01.01.1965

Автор: Волошин

МПК: A63B 17/04

Метки: гимнаста, силовых, упражнений

...группа258 Известно устроиство для силовых упражнений гимнаста, содержащее раму со страховыми крючками для улавливания штанги.Описываемое устройство можно использовать для проведения различных упражнений, Его рама выполнена в виде двух створок, каждая из которых состоит из основной поворотной вокруг вертикальной оси стойки и соединенной с ней вверху непосредственно, а в нижней части посредством перекладин вспомогательной стойки. Створки смонтированы внизу на фундаменте пола, а вверху - на кронштейнах стены здания. Крючки для улавливания штанги установлены на внешней стороне вспомогательной стойки ц боковых сторонах основной стойки.На чертеже схематически изображено устройство для силовых упраткнений гимнаста (две...
