A61B 17/06 — иглы; держатели или упаковки для игл или шовных материалов

Номер патента: 1178420

Опубликовано: 15.09.1985

Авторы: Матийцив, Проничев

МПК: A61B 17/06

Метки: игла, хирургическая

...2; на фиг. 6, 7 и 8 - поэтапное закрепление шовного материала.Хирургическая игла содержит изогнутый по радиусу стержень 1 с острием 2 и ушком 3, причем стержень 1 выполнен расширяющимся от острия 2 к ушку 3 в плоскости иглы.Ушко 3 иглы выполнено в виде полого стакана, на боковых стенках которого выполнены отверстия 4, а на наружной поверхности иглы выполнена круговая проточка 5, соединенная канавками 6 с отверстиями 4. При заправке аутодермальной полоски Ув ушко 3 иглы полоску прошивают лигатурой 8. Хирургическую иглу 9 с лигатурой проводят в отверстие 4, Так же проводят и другой конец лигатуры. Затем подтягивают два конца лигатуры и аутодермальная полоска занимает место в полости ушка иглы.Каждую из лигатур завязывают в канавке 5 так,...

Номер патента: 1183081

Опубликовано: 07.10.1985

Автор: Аверьянов

МПК: A61B 17/06

Метки: атравматическая, игла

...что, с ости соедин ное обьед я шения про ия, к ити в не 976. тык АРСТВЕННЬЙ КОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ 1 ТИЙ Н АВТОРСКОМУ СВ(54) (57). АТРАВМАТИЧЕСКАЯ виде заостренн лнен металлизированным ис неострым концом стержня1183081 Составитель И. Колтунов Техред М.Кузьма Редактор А. Сабо Корректор В. Гирняк Заказ 6187/4Тираж 721ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий1 13035, Москва, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к медицине,а именно к атравматическим иглам. Цель изобретения вповышение проч.ности соединения атравматическойиглы. На чертеже изображена атравматическая игла, общий вид.Игла состоит из стержня 1 с острым и тупым концами и...

Номер патента: 1222254

Опубликовано: 07.04.1986

Автор: Богосьян

МПК: A61B 17/06, A61M 5/32

Метки: вливаний, внутрикостных, игла

...части. Другой конец игль 1 имеет канюлю 5 с прорезью 6 для фиксации мандрена (не показана). Иглу для внутрикостных вливаний применяют следующим образом.Рабочим концом иглы с выступающим заостренным мандреном при помощи электродрели трепанируют кость. При дальнейшем вращении иглу продвигают вглубь губчато го отдела кости на заданное расстояние. При этом заостренный конец мандрена надламывает и раздвигает костные структуры, а зубья 3 перемалывают их, образуя костную крошку. Таким образом, вокруг внешнего диаметра иглы образуется пространст 25 во, заполненное костной крошкой, а утолщение 4 на игле, продвигаясь вперед, собирает перед собой эту крошку и пломбирует щель между костью и наружным диаметром утолщения. После извлечения мандрена к...

Номер патента: 1228829

Опубликовано: 07.05.1986

Автор: Гагауз

МПК: A61B 17/04, A61B 17/06

Метки: инструмент, наложения, носовой, операциях, полости, швов

...фиг,2 вид А на фиг,1.Инструмент для наложения швов содержит стержень 1 с рукой 2, Конец 3стержня выполнен заостренным и изогнутым под углом 90, имеет ушко 4,Стержень 1 размещен в гильзе 5 с возможностью поворота вокруг продольнойоси. Гильза 5 и ручка 2 имеют накатку 6 для увеличения коэффициента трения с рукой,Инструмент используют следующимобразом.В ушко 4 вдевают нить для наложения швов. Удерживая инструмент заручку 2 одной рукой, например левой,другой рукой (правой) вращают гильзу5 против часовой стрелки, вводя стерженьв края раны до выхода заостренного конца 3 с другой стороны раны.Далее пинцетом охватывают нить истержень 1 выводят из раны. Свободные концы нити завязывают и процедуруповторяют до наложения требуемого количества...

Номер патента: 1237178

Опубликовано: 15.06.1986

Автор: Татти

МПК: A61B 17/06

Метки: игла, хирургическая

...4 Составительр Текред И. ВеТираж бб 0ВНИИПИ Государственнопо делам изобретени 113035, Москва, Ж - 35, Р лиал ППП Патент, г. Уж 1 еда кторЗаказ 32 борская Ога5 1Изобретение относится к медицинской технике, а именно к хирургическим иглам.Цель изобретения - облегчение проведения аутодермальной полоски через мягкие ткани при наложении шва.На фиг. 1 изображена хирургическая игла, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид снизу; на фиг. 4 - сечение А - А на фиг. 2.Хирургическая игла выполнена в виде заостренного изогнутого стержня 1 с ушком О 2, состоящим из двух упругих лепестков 3 и 4, имеющих захваты 5. Упругий лепесток 4 снабжен выступом 6 для удобства его отведения. Стержень иглы имеет в поперечном сечении...

Номер патента: 1243705

Опубликовано: 15.07.1986

Авторы: Мамедов, Чернов, Шепотиновский

МПК: A61B 17/06

Метки: деструктивного, лечения, панкреатита

...поджелудочной железы по описанной методике. Ложе поджелудочной железы дренируют резиновыми трубками и в сальниковую сумку подводят микроирригатор через малый сальник для орошения антисептиками. Желудочно-ободочную связку ушивают герметично, наглухо. Брюшную полость закрывают наглухо.Пример 1. Больной К. 54 лет, токарь, поступил в хирургическое отделение с диагнозом острый панкреатит, разлитый перитонит. При поступлении жалобы на резкие боли по всему животу, особенно в верхнем отделе, тошноту, неоднократную рвоту, слабость. Болеет в течение трех дней после приема алкоголя в болыпом количестве. 5 10 15 20 25 30 35 40 50 55 2Из анамнеза выявлено, что в течение 10 лет страдает панкреатитом, неоднократно лечился в стационарах города и...

Номер патента: 1245303

Опубликовано: 23.07.1986

Авторы: Гаврилюк, Дубовицкая, Новикова, Овсюк, Сергеев, Френкель

МПК: A61B 17/06

Метки: атравматическая, игла

...в качестве связующегосредства использован никель, электролитически осажденный на конец шовного материала,Составитель В.Николаева Техред Я.Попович Корректо ктор С,Патру екмар Тираж б 60осударственного комитета СССлам изобретений и открытийсква, Ж, Раущская наб д аказ 39 Подписно ВНИИПИпо13035,/г ственно - посиграфическое предприятие, г.ужгород, ул,Проектная,4 рои М 1245303 2Изобретение относится к медицин- ти 2, закрепленным в канале 3 тупого ской технике, в частности к атравма- конца иглы 1 посредством связующего тическим иглам. материала 4, в качестве которого исЦель изобретения - увеличение пользован никель, электролитически прочности крепления шовного матерна-осажденный на конец мононити 2. Прочла в микроиглах путем...

Номер патента: 1251885

Опубликовано: 23.08.1986

Авторы: Белокуренко, Кашель

МПК: A61B 17/06

Метки: иглодержатель

..., )С, И О ) Н) И И 1 СКк : )1(с;с 1 м , с ) лни киям ус 1:1 1 с,)с с, 1 1 Ц Кс . К. ЦНИ 3110 Рспи1) с11, с) и 11)ж 1111 м1,с 11.11 1 1, , 11, , С ,С),1 СЧ 1М 1,1(1( ЯИ 1 с И 1) 51 ло.)ерж)тель рботает слелуюцим обРД ОМ1 3 кр)вде 1 и 110 л(рждтНь и 13 олВиж надюп,);)нк 4, устдновленцую В И)перечном пд- У,) Ц;1 ВЦ( Ц)Ц И ПОЕР,3(Г( 33 ОЛНОй ИЗ ГУ 6 к, )иксирсн) В ,110 м и 3 крдЙ(ик 10 - .О КСНИИ (фи ) 6,)с 1(олдря КЛИНВИЛНО рдСи Р с н ц ь 1 м и Р сс ж и н Я ц 3 и м к О н3 и с) Г) п 0 Л В и жцой пл(Нки 1. 5 д )ем 6 ерт и:(ОГНАМ т к) иг) И с Ц 1 КОВУК) Д 1 Ь )С ВВОЛ 51 т В Пс 3 Л 3) Ца 1(кони(, полвижцои 1,)дики 1, срслнюк часть и лы ) стандв.ивнт чежл рабочими г 6- кмии жцмн 16 к)1цсреЛсгвом)6 р;цц 1, Когор)Г фиксирунся кремальерой 1 Н ( ц)...

Номер патента: 1253629

Опубликовано: 30.08.1986

Авторы: Беков, Вовк

МПК: A61B 17/06

Метки: игла, хирургическая

...кромками с односго ним скосом. онДуг ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ворошиловградский государственньмедицинский институтИзобретение относится к медицине. Цель изобретения - уменьшение травматизации при сшивании твердых тканей. На фиг. 1 показан общий вид иглы; нафиг. 2 -- то же, вид сверху; на фиг. 3 -сечение А - А на фиг. 2. Игла имеет изогнутый рабочий конец 1и хвостовик 2 с захватывакнщими губками 3.Причем хвостовик 2 выполнен плоским и снабжен продольными режущими кромками 4 с односторонним скосом 5.Принцип использования иглы заключается в следующем.При помощи изогнутого рабочего конца 1осуществляется прокол твердой ткани, например мозговой оболочки. Легкое прохождение иглы через толщу оболочки и...

Номер патента: 1289474

Опубликовано: 15.02.1987

Автор: Попов

МПК: A61B 17/06

Метки: игла

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к медицине, а именно к устройствам для проведения лигатуры,Целью изобретения является умень" 5 шение травматичности окружающих тканей при операции на печени.На чертеже изображена игла, общий вид.10Игла состоит из отдельных полых элементов 1, элемент 2 снабжен острием 3, а элемент 4 - ушком 5. Элементы 2 и 4 соединены между собой эластичной тягой 6, проходящей через элементы 1, 2 и 4, и снабжены отвер 15 стиями 7. Все элементы контактируют ,между собой по сопряженным поверхностям 8.Иглой .;.пользуются следующим об 20 разом.В ушко 5...

Номер патента: 1296129

Опубликовано: 15.03.1987

Автор: Микаелян

МПК: A61B 17/06

Метки: игл, медицинских, хранения

...содержит корпус 1,крышку 2, основание-диск 3, приспо 5собление, выполненное в виде сегмент-ных контейнеров 4 для хирургическихигл, прямоугольные контейнеры 5, бдля инъекционных игл, стержень 720диска, гнездо 8 диска, остов в основании 9 корпуса, пружину 10, ось 1,шарнир 12, желоб герметизации 13,прижимы-Фиксаторы 14, прокладку 15.Сегментные контейнеры 4 шарнирнозакреплены на стержне 7 ряцами поярусно и с возможностью поворота в горизонтальной плоскости, а прямоугольные контейнеры 5 и 6 размещены надиске между рядами сегментных контей 30неров 4.Устройство для хранения медицинских игл работает следующим образом.Фиксаторами 14 освобождают крышку2 диска 3 за счет взаимодействия остовом основания 9 со стержнем 7 диска, для...

Номер патента: 1301385

Опубликовано: 07.04.1987

Авторы: Лабриго, Позин

МПК: A61B 17/06

Метки: инструментов, колющих, остроты, хирургических

...закреплен в зажиме 13, установленном на выходном подвижном звене 14 привода 4, например, винтового механизма. Основание 6 выполнено в виде стакана из жесткого материала, например из металла. Устройство содержит также блок 15 питания преобразователя 3, усилитель 16 и регистратор 17.Для определения остроты изогнутых хирургических инструментов, например изогнутых по окружности игл и микроигл (фиг. 2), зажим 18 для игл 19 установлен на выходном звене 20 (валу) привода 21 поворотного типа.Устройство работает следующим образом.Выходное звено 14 привода 4 перемещает исследуемый инструмент 12, закрепленный в зажиме 13. Причем прямые инструменты перемешаются вдоль их оси (фиг, 1),а изогнутые - по дуге их окружности (фиг. 2). Усилия, возникающие в...

Номер патента: 1319836

Опубликовано: 30.06.1987

Авторы: Жуковская, Жуковский, Нестеров, Фишер

МПК: A61B 17/06

Метки: игла, хирургическая

...предлагаемаяигла, общий вид; на фиг.2 - разрезА-А на фиг.1,Игла состоит из изогнутого по дуге стержня 1, острого конца 2, тупого конца 3. В плоскости симметриииглы, в пределах ее тупого конца 3и прилежащей части стержня 1 иглы,имеется удлиненная прорезь 4. Краяконтуров 5 и 6 прорези 4 со сторонывыпуклой поверхности иглы скошены,в связи с чем они образуют расширенный участок 7 прорези 4. Прорезь 4имеет длину не более 1/2 длины иглы. Иглу зажимают иглодержателем в области ее стержня 1 за пределами прорези 4 так, чтобы выпуклая сторона иглы была направлена к манипулирующему, тупой конец 3 иглы - влево, а кончик иглодержателя выступал над иглой на несколько миллиметров. В правой руке рядом с иглодержателем размещают часть нити 8. Большим...

Номер патента: 1324653

Опубликовано: 23.07.1987

Автор: Алиджанов

МПК: A61B 17/04, A61B 17/06

Метки: наложения, швов

...захвата и фиксации ткани. Припроведении манипуляции трубочка 6 присовмещении губок 5 и 4 попадает в пазОпланки 7 и выступает над планкой 7 на0,5-1,0 мм для исключения возможностиперекрытия выходного отверстия трубочки 6 планкой 7, Длина трубочки 0,70,9 см продиктована наиболее оптимальной длиной стежков шва, ее диаметр 1,5-2 мм обеспечивает свободноепрохождение иглы сквозь трубочку 6.Нормальное расположение рабочихчастей к концам изогнутых губок 4 40и 5 позволяет вводить трубочку 6губки 4 в просвет большого дуоценального соска (БДС) только на длинутрубочки 6, так как изогнутый конецгубки 4 выполняет роль ограничителя. 45Устройство используют следующимобразом.Трубочку 6 губки 4 вводят, в просвет БДС, затем путем сжимания обеихгубок...

Номер патента: 1324654

Опубликовано: 23.07.1987

Авторы: Бителев, Гиттемейер, Емин, Жук, Цапина

МПК: A61B 17/06

Метки: атравматической, иглы, игольного, наконечника, удаления, шовного

...38 получает вращениепротягивающий ролик 12, а от эксцентрика 39 - приводная кассета 7, в результате чего осуществляется перемотка нити накаливания. Одновременнокулачок 40 через тягу 41 приводитрычаг 8 в положение, указанное нафиг. 3 штрих-пунктирной линией. Приэтом направляющие ролики 10 и 11опускаются, приводя огибающую их нить1 накаливания в соприкосновение сигольными наконечниками 4 в зоне стыка хвостовика и рабочей части. Подавая электропитание к направляющимроликам, осуществляют отделение(путем пережигания) остатка шовногоматериала,Под действием кулачка 25 палец 23тяги 24, перемещаясь по пазам 20 рычагов 17 и 18, разворачивает последние так, что губки 1.9 расходятся.Кактолько палец 23 упирается в левыйкрай пазов, каретка 21 вместе с...

Номер патента: 1331495

Опубликовано: 23.08.1987

Авторы: Гончар, Люлько

МПК: A61B 17/06

Метки: наложения, шва

...наложения шва содержит рукоятку 1 с продольным каналом 2 и фиксатором и сменные иглы 3,Каждая игла 3 имеет держатель 4 ирабочую часть 5, выполненную в виде эополушага винтовой линии. Фиксаторвыполнен в виде стержня 6, имеющегорабочую часть с клином 7 и диаметрально противоположной продольнойканавкой 8 с радиусом, равным радиу- .су держателя 4 иглы 3. Стержень бразмещают в канале 2 рукоятки 1. Канал 2 рукоятки 1 имеет гнездо 9 прямоугольного сечения с клином 10.Для прошивания хирургической кап Осулы аденомы предстательной железыподбирают иглу необходимого радиусакривизны, вставляют рукоятку, фиксируют упором. После этого производят 3 а счет того, что рабочая часть иглы выполнена в виде полушага спирали, обеспечивается обзор оперируе" мой...

Номер патента: 1333318

Опубликовано: 30.08.1987

Авторы: Бик, Бородкин, Имамалиев, Фролкин

МПК: A61B 17/06

Метки: лигатуры, проведения

...результате эксперимента былообнаружено, что при длине стержняменьше 0,7 длины окружности:в процессе работы с устройством острый конецстержня перемещается не по окружности, лежащей в плоскости стержня,а по спирали вглубь, Если длину стержня выполнить большей, чем 0,8 длины окружности, то острый конец стержня максимально приближается к рукоятке и даже может упираться в нее, что вызывает затруднения при выводе ост" рого конца из раны наружу.Устройство используют следующим образом.При поперечных переломах надколен-ника делают разрез длиной до 1 см у верхнего полюса надколенника и вводят в него острый конец стержня 2 с предварительно вдетой в отверстие 3 лигатурой. Затем рукоятку 1 поворачивают вокруг оси, удерживая ее зажимом или...

Номер патента: 1342486

Опубликовано: 07.10.1987

Автор: Мороз

МПК: A61B 17/06

Метки: иглодержатель, мороза

...послепрокола иглы захватывают обычным иглодержателем. В зависимости от условий операции иглодержатель может бытьвыполнен изогнутым. Формула изобретения Составитель Н. СоловьеваТехред Л.Сердюкова Редактор И. Николайчук Корректор С. Черни Заказ 4539/3 Тираж 594 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 134248Изобретение относится к медицинской технике, в частности к иглоцержателям.Целью изобретения является обеспечение возможности удержания прямой иглы при ее внедрении в глубоко расположенные ткани.На чертеже изображен иглодержатель с частичным продольным разрезом ра бочей...

Номер патента: 1344329

Опубликовано: 15.10.1987

Автор: Мороз

МПК: A61B 17/06, A61B 17/062

Метки: иглы, мороза, фиксатор

...к медицинской технике и может быть использовано для фиксации и извлечения хирургической иглы при ушивании тканей,Цель изобретения - прошиваниетруднодоступных тканейНа фиг.1 изображен фиксатор иглы,вид спереди; на фиг.2 - то же, видсбоку. 10Фиксатор иглы имеет рукоятку 1 иэластичный наконечник 2. Наконечник2 и рукоятка 1 соединены с помощьюшарнира, ось 3 которого перпендикулярна оси 4 рукоятки 1. 15Шарнир выполнен в виде скобы 5 сдвумя штифтами б, прикрепленной к рукоятке 1, и обоймы 7, установленнойв скобе 5 на штифтах 6 с возможностьюповорота вокруг оси 3. Наконечник 2 2 бразмещен в обойме 7.Фиксатор используют следующим образом,Ткани раны прошивают прямой иглойвручную. При этом наконечник 2 фикса тора подводят под участок раны,...

Номер патента: 1367836

Опубликовано: 15.01.1988

Авторы: Вильям, Джей, Дуглас, Майкл

МПК: A61B 17/06

Метки: пакет, складной, шовного

...на несколько частей 3,4 и 5 с возможностьюскладывания. Крайняя часть 3 имеетнижнюю отгибаемую внутрь часть 6 полинии 7 перегиба. Средняя часть 4 основания имеет вырезанный язычок 8,окно 9 для закрепления концов иглы10 и Б-образный вырез 11, в которомразмещено тело иглы 10, для удобства 25захвата ее иглодержателем. При этомшовный материал 12 уложен в виде си-,нусоиды, Часть 4 основания 1 имеетвыступ 13 для направления шовногоматериала 12 при извлечении. Крайняячасть 3 имеет Б-образный вырез 14,который при складывании пакета совпа"дает с У-образным вырезом 11 части4, и вырез 15, в котором при складывании фиксируется косой срез 16 накрайней части 5,Кроме того, средняя 4 и крайняя 5части имеют средства крепления основания в сложенном...

Номер патента: 1373400

Опубликовано: 15.02.1988

Авторы: Геттемейер, Емин, Жук, Зеликсон, Мухина, Цапина

МПК: A61B 17/06, B65H 54/64

Метки: упаковка, хирургического, шовного

...нагорцах головок, Кроме того, нафиг, 3 изображены стержни 22 и 23,а на фиг. 4 " прорези 24,Устройство для изготовления упаковок работает следующим образом.В исходном положении диски 4 и 5ус.тананливают на стержнях 15,16,22и 23 с помощью отверстий 7 и включают источник вакуума (не показан) врезультате чего диски 4 и 5 фиксируются на присосах 18 и 19, Затем привод 17 смещают вправо до соприкосновения торцов стержней 15 и 16 с торцами стержней 22 и 23 так, чтобы оставить зазор между дисками. Игольные наконечники 9 набрасываютстержни 5 и 16, При этом щовныйматериал 3 свисает петлей. Затем каретку 12 перемещают н крайнее правоеположение. При этом игольные наконечники зажимаются между дисками,а зубья 20 и 21 головок 1 О и 1 загибают зубцы 2...

Номер патента: 1412752

Опубликовано: 30.07.1988

Авторы: Гиттемейер, Емин, Жук

МПК: A61B 17/06

Метки: упаковки, хирургического, шовного

...3 возвращается в исходное положение,и готовая упаковка под действием собственной массы удаляется из рабочей зоны. Формула изобретения 20 Устройство для изготовления упаковкихирургического шовного материала по авт. св.1373400, отличающееся тем, что, с целью автоматизации изготовления упаковки, оно снабжено механизмом загрузки дисков на мотальные головки, выполненным в виде двух подпружиненных присосов с пальцами, установленных на подпружиненной крестообразной трубке, выполненной с возможностью перемещения между головками и соединенной с источником вакуума присосов головок, на трубке с возможностью относительного продольного перемещения установлен шток пневмоцилиндра, на котором закреплена дополнительная каретка с наклонными пазами, в...

Номер патента: 1428360

Опубликовано: 07.10.1988

Авторы: Дегтев, Ермошин, Комарова, Крутов, Соловьев, Турчин, Федоров

МПК: A61B 17/06

Метки: атравматическая, игла

...делам изобретений и открытийП 3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к медицине.Цель изобретения - снижение травматичности за счет выполнения поверхностей участков атравматической иглы, образующих в поперечном сечении многогранники, вогнутыми. На фиг. 1 изображена игла, общий вид; на фиг. 2 - сечение А - А; Б - Б; В - В и Г - Г на фиг. 1.Игла имеет заостренный стержень 1 с закрепленной в нем нитью 2, состоящий из последовательно расположенных участков, образующих в поперечном сечении многогранники 3, 4, 5 и окружность 6. Причем поверхности участков, образующих в поперечном сечении многогранники, выполнены вогнутыми.Предлагаемую иглу...

Номер патента: 1438740

Опубликовано: 23.11.1988

Авторы: Дорофеева, Кащеев, Топорков

МПК: A61B 17/06

Метки: нити, стерильная, упаковка, хирургической

...г. Ужгород, ул, Проектная, А Изобретение относится к медицинской технике и касается стерильнойупаковки шовных хирургических материалов, мединструментов.Цель изобретения - обеспечения5возможности дробного использованиянити,На чертеже приведена конструкциястерильной упаковки. 10Стерильная упаковка содержит шпуль.ку 1 с нитью 2, цилиндрический корпус 3 с выходным отверстием 4 длянити 2. Корпус заполнен полиорганосилоксановой жидкостью 5. Часть 6корпуса выполнена гибкой.Дробнбе использование содержимогоупаковки осуществляется следующимобразом.Сняв наружный пакет, предохраняю Ощий упаковку с нитью от повреждениядо поступления в клинику (не показан),эа выступающий конец тянут нить 2,При этом консервирующая полиорганосилоксановая...

Номер патента: 1443873

Опубликовано: 15.12.1988

Автор: Косаковский

МПК: A61B 17/06

Метки: косаковского, наложения, швов

...мандрена 3 сточен под острымуглом и обращен заостренным краем 7 25к отверстию в стенке иглы 1. В мандрене на участке, расположенном междуползуном 4 ручки и канюлей иглы 11 выполнена полукруглая шайба 8, обращенная срезанным краем к ручке 1. Она 3 рслужит с одной стороны ограничителемпродвижения проксимального конца мандрена 3 в канал ползуна 4, а с другой-поэволяет установить мандрен 3 в таком положении, когда заостренный крайего обращен к отверстию в боковойстенке иглы 1 и предотвращает смещение вокруг оси,Устройство используют следующим образом.При наложении швов устройство удерживается правой рукой хирурга. Большой палец руки находится в кольце 9, а второй и третий пальцы - внутри околец 10, которые соединены с ползуном 4...

Номер патента: 1456111

Опубликовано: 07.02.1989

Авторы: Ананичев, Френкель

МПК: A61B 17/06

Метки: игл, колюще-режущих, медицинских, свойств, шовных

...подается сигнал с датчика 5 положения, выход ключа сое динен с вторым входом регистратора23, который позволяет получить диаграмму зависимости усилия прокола отдлины прохождения иглы через материал в Выходы усилителя 19 и аналогового ключа 24 подключены к входу коммутатора 20 аналоговых сигналов, с выхода которого, поочередно, поступают 8, материала 9, основания 10 держате 25на вход АЦП 25, связанного с микроЭВМ через контроллер 27 связи. При контроле игл график зависимости Г(1) в цифровом виде вводится в оперативную память микроЭВМ, с помощью которой Р(1) автоматически анализируется пос" редством сравнения с эталонной, данные о которой считываются в память с магнитной ленты или диска. По результатам анализа зависимости Р(1), получаемой...

Номер патента: 1465032

Опубликовано: 15.03.1989

Авторы: Астанаев, Дюсембаев, Молдобаев, Нагибин

МПК: A61B 17/06

Метки: атравматическая, игла

...шва.Цель изобретения - сокращение времени наложения шва путем упрощения заправки лигатуры.На фиг, 1 изображена игла, общий в 1; на фиг. 2 - . разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1.Игла содержит эллиптической формы стержень 1 с острием 2 и разрезным ушком 3. Ушко 3 имеет сквозной канал с полостью 4 и отверстиями 5 и б, продольно направляющими выемками 7 и 8, причем одно отверстие канала в 1,5 - 2 раза больше другого.При заправке иглы хирургической лигатурой на ней завязывают узелок, нить проводят в полость 4 так, .чтобы узелок располагался со стороны большего сечения полости, при этом узелок втягивается в отверстие ушка, где фиксируется меньшим сечением, затем нить переводится в...

Номер патента: 1475610

Опубликовано: 30.04.1989

Автор: Мороз

МПК: A61B 17/06

Метки: иглодержатель, мороза

...7 инструмента имеет упорную пластину 8, которая служит упором дляФиксированной прямой иглы 9, заряженной нитью 10,Соприкасающиеся поверхности рабочих губок иглодержателя имеют поперечные насечки (углубления), ко"торце при смыкании образуют щели 11квадратной Формы, для иглы, расстояние у которых между углами соответствует диаметру иглы,Клинически иглодержатель применяют в следующем порядке. Укороченнуюпрямую иглу 9 с заряженной нитью 10устанавливают в рабочие губки 6,7иглодержателя, часть иглы с ушком для нити устанавливают на упорную.пластину 8, Рабочие губки 6,7 иглодержателя после установки иглы 9 снитью 10 замыкают кремальерой 4. Игла 9 устанавливается в рабочее положение, при котором ее продольнаяось расположена параллельно оси...

Номер патента: 1482676

Опубликовано: 30.05.1989

Авторы: Благодырь, Единак

МПК: A61B 17/06

Метки: игла, хирургическая

..."Патент", г.ужго Производс агарина,1 Изобретение относится к медицине, а именно к хирургическим инструментам для соединения или прошивания тканей.Цель изобретения - уменьшение травматичности сшивания.На фиг, 1 изображена прямая хирургическая игла; на фиг. 2 - техника подкожного шва.Хирургическая игла выполнена в виде заостренного стержня 1 с полостью 2 и пазом 3 по всей его длине, а также ушком 4.Хирургическая игла работает, напри мер, при наложении подкожного шва на ахиллово сухожилие следующим образом.Прямой иглой с лавсановой нитью справа налево прокалывается кожа, 2 О сухожилие и снова кожа. На свободный конец лавсановой нити одевается аналогичная игла, Кончик нити удерживается пальцами (показано крестиком) в натянутом...

Номер патента: 1509050

Опубликовано: 23.09.1989

Автор: Джумабаев

МПК: A61B 17/06

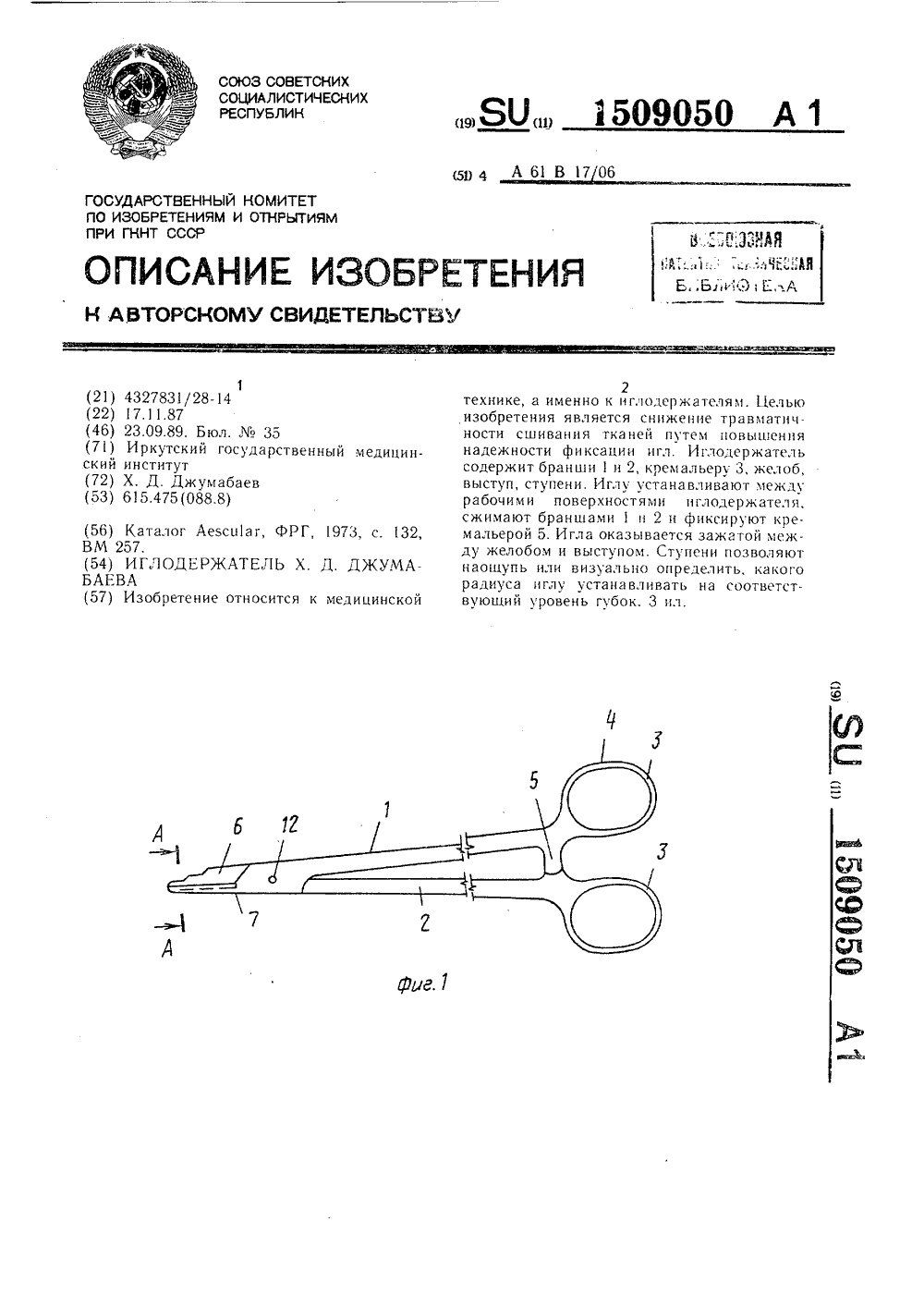

Метки: джумабаева, иглодержатель

...- снижение травматичности сшивания тканей путем повышения надежности фиксации игл.На ф и г. 1 изображен и глодер ж атель, общий вид; на фиг, 2 - сечение А А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2,Иглодержатель содержит бранши 1 и 2 с кольцевыми ручками 3 и 4, кремальерой 5 и губками 6 и 7 с рабочими поверхностями, одна из которых выполнена с желобом 8, другая в виде выступа 9 и с зазором 10 между ними, ступени 11 и ось 12.Иглодержателем работают следующим образом.Иглу устанавливают между рабочими поверхностями иглодержателя на том уровне конической поверхности, где они больше соответствуют радиусу кривизны иглы, сжимают браншами 1 и 2 и фиксируют кремальерой 5, Игла оказывается зажатой между желобом 8 и выступом 9 без деформации,...
