A41H — Способы, устройства и принадлежности, используемые для изготовления одежды, например в швейном производстве, при раскрое, не отнесенные к другим подклассам

Номер патента: 1050647

Опубликовано: 30.10.1983

Авторы: Веселов, Гарцева, Папина, Суриков, Сурикова, Устинова, Шевченко

МПК: A41H 23/00

Метки: мелков, термопластического, швейных

...диаметр.На фиг. 1 схематично изображена установка, общий вид; на фиг. 2, - разрез А-А на фиг. 1.Установка содержит бункер 1 со шнеком 2 для засыпки исходного сырья термоплаатического материала в мерный резервуар 3. Шнек 2 связан с электродвигателем 4. Резервуар 3 расположен в емкости 5 для расплавления термопластического материала, обогреваемой промежуточным теплоносителем 6. Емкость 5 имеет электронагреватель 7, связанный посредтвом сигнального элемента 8 и позиционого регулятора 9 с терморегулятором 10. Кроме того, в емкости 5 установлен ртутный термометр 11. Емкость 5 для расплавления термопластического материала выполнена секционной .- из верхней секции 12 и нижней секции 13, расположенных одна над другой с зазором. Сек.- ции...

Номер патента: 1050648

Опубликовано: 30.10.1983

Авторы: Веселовская, Мартыненко, Ульянова

МПК: A41H 33/00

Метки: фальцевания, швейных

...установленную на рабочей части плиты, а сочла выполнены в кассете и располо жены так, что оси их направлены в соответствии с контуром фальцуемой детали.На фиг. 1 показано устройство, вид сбоку, в разрезе; на фиг. 2 - разрез А-А на фиг, 1. 45Устройство состоит из перфорированного основания 1, соединенного с вакуум.отсосом, верхнего 2 и нижнего 3 шаблонов, составляющих нижнюю кассету, имеющих центральные отверстия, соогвегсгвуюшие контуру фальцуемой детали 4, прессущей плиты 5 с отверстием 6, соединенным с источником сжатого воздуха,установленная соосно с этим отверстиемсъемная верхняя кассета 7, в которой выполнены сопла-отверстия 8, оси которыхрасположены под углом и .в соответствиис контуром фальцуемой детали для обеспечения подачи...

Номер патента: 1050649

Опубликовано: 30.10.1983

Авторы: Бирштейн, Виничук, Маркулан, Мельниченко, Савченко, Сиренко

МПК: A41H 43/00

Метки: вырезания, заготовок, листового, станок

...роликами 13, подается к стойке 16 Г-образного ножа 6, который периодически выдвигается при своем возвратно-поступательном перемещении.Наклонные режущие кромки 8 и 9контактируют с кромками ножей 19 и 20и вырезают канавку в картонной заготовке 1, равную своей толщине и отклоняют ленту-вырезку 21 сначала вниз постойке 16 Г-образного ножа 6, а затемскручивающуюся в кольцо бесконечногорадиуса,В момент резания тыльная сторонаГ-образного ножа 6 контактирует с неподвижным упором 15, принимающимна себя сиды изгибающего момента,Вручную картонная заготовка 1 направляется от края к контуру лекала 2,. а затем по вырезаемому контуру. 1 1050649Изобретение относится к легкой промышленности, в частности, к станкамдля вырезания заготовок из...

Номер патента: 1050650

Опубликовано: 30.10.1983

Авторы: Вакс, Горин, Егильский, Заляпин, Коваль, Сандуковский, Чудновский

МПК: A41H 43/00

Метки: волокнистых, вырезания, станок

...вырезания деталей, из волокнистых материалов, например картонных З 5лекал, содержащем стол с отверстиемдля прохода вертикального ножа с двумя параллельно расположенными кромками,нижний конец которого связан, с приводом,и лепку для прижима материала, установленную над столом, нож имеет жесткосвязанную с ним направляющую и свободноустановленный в ней вертикальный шток,а лачка размещена на нижнем конце штока, 45Кроме того, станок дополнительноимеет два подпружиненных ножа, смонти-,рованных на столе с воэможностью контактирования с соответствующей кромкойвертикального ножа,50На фиг. 1 изображена кннематическйяскема станка;., на фиг, 2 - вид по стрелке А на фиг. 1; на фиг. 3 - прижимнаялапка с ножом. 680Станок для вырезания деталей из...

Номер патента: 1056999

Опубликовано: 30.11.1983

Авторы: Кузютин, Лещинский, Розеншейн, Шнейдер

МПК: A41H 41/00

Метки: воротников, меховой, раскроя, трубчатой, формования, формы, шкурки

...формы, содержащем две формообразующие планки, одна из которых имеет на торцо- З 5 вой стороне продольный паз для прохода ножа, и перемычку, расположенную между обращенными одна к другой стенками формообразующих планок, перемычка выполнена в виде пластины, форма которой со О ответствует форме воротника, соединена с планками по их средним линиям дпя образования зазора между соответствую- шими сторонами пластины и боковыми стен. высота каждого иэ ребер превышает высоту соответствующей боковой стенки формообразующей планки и имеет отверстияс направляющими козырьками, расположен-.ные со стороны подачи сушильногоагента. 2ками формообразующих планок и имеетнаправи тели дпя сушильного агентаПричем направители дпя сушильногоагента состоят иэ...

Номер патента: 1063371

Опубликовано: 30.12.1983

Авторы: Изместьева, Кузин, Медведева, Терпенова, Шершнева

МПК: A41H 1/02

Метки: мерок, развертки, снятия, фигуры, человека

...соединения разъемных 40 частей каркаса фиг.5) выполнен в виде эластичной трубки 7, диаметр . которой соответствует диаметру соединенных проволок.Разъемные части каркаса по сред ней линии переда 8 и спинки 9 имеют застежку "молнию" 10 и текстильные ленты-застежки 11 для регулированияпоперечных размеров формообразующих элементов, каждая из которых одним концом 12 соединена с проволокой 3, а другим концом 13 - с носителем 14 застежки фмолния" 10.Диаметр основных продольных 2 и поперечных 3 каркасных проволок рассчитывается исходя нз ассортимента в зависимости от веса изделия на жесткость, устойчивость и пластичность. Расчет обеспечивает многократное использование устройства без 60 ухудшения свойств и проводится отдельно для продольныхи...

Номер патента: 1063372

Опубликовано: 30.12.1983

Авторы: Маслов, Маслова

МПК: A41H 3/015

Метки: шаблон, юбки

...вертикальный и горизонтальный пазы и установленную с помощью фиксирующих элементовПередняя пластина и нижняя часть боковой. пластины дополнительно имеют шарнирно установленные по боковым средам планки для получения раскле щенной юбки.На фиг.1 изображен шаблон, общий вид; на Фиг.2 - передняя пластина; на Фиг.З - вариант шаблона с соединительной пластиной, общий вид; на фиг.4 - то же, с планкой для изменения длины юбки; на Фиг.5 - схема крепления планок на боковой Пластине для получения расклешенной юбки.Шаблон юбки содержит переднюю 1 и боковую 2 пластины, соединенные между собой посредством фиксаторов. Передняя пластина 1 с боковой стороны имеет выступ З,обращенный в сторону боковой пластины 2. На выступе 3 выполнены отверстия 4,...

Номер патента: 1063373

Опубликовано: 30.12.1983

Авторы: Левицкий, Орлов, Радченко

МПК: A41H 33/00

Метки: краев, фальцевания, швейных

...концевых переключателей 27 и 28 и двигателя 26 электрически соединен 5 с блоком 29 управления.Устройство содержит также камеру 30 влажно-тепловой обработки, прижимные планки 31 и 32 упор 33, пружины 34, гибкую связь 55,переброшенную через блоки 36, соединительное звено 37 и педаль 38.Работа устройства осуществляется следующим образом.Оператор укладывает край детали изделия на упор 33, смонтированный на прижимной планке 31. Нажатием . кнопки включения (не.показана ) оператор подает команду на блок 29 управления. С блока 29 управления.команда подается на двигатель 26; что приводит. к вращению винта 25В винтовой паре квинт 25 - соединительное звено 24 ) вращательное движение винта 25 преобразуется в поступательное перемещение вниз...

Номер патента: 1069600

Опубликовано: 23.01.1984

Автор: Бенгт

МПК: A41H 37/10

Метки: изделию, пластмассовых, прикрепления, пуговиц, швейному

...инструмент 11 выполнен в виде углубления 14 тороидальной формы с точечным выступом 15 в центре. Сфор. мованной головке 12 передается форма углубления 14. Эта конструкция обеспечивает более легкое распределение материала внаправлении от центра. Она применяется при использовании пластиков, плохо поддающихся обработке, или в случае, когда необходимо сформовать головку больших размеров.Устройство содержит смонтированныйна раме 16 ультразвуковой генератор 7 с наконечником 18. Каркас 19 механической части ультразвукового генератора 17 имеет магнитные приспособления 20 с наконечниками 18, которым сообщается вибрация в диапазоне от 18000 до 30000 Гц.К основанию каркаса 19 прикреплены профилированные планки 21 с держателями для пуговиц....

Номер патента: 1076069

Опубликовано: 28.02.1984

Авторы: Ананьев, Кузютин, Розенштейн, Шнейдер

МПК: A41H 41/00

Метки: меховых, сушки, трубчатой, формы, шкурок

...для сушки меховых шкурок трубчатой формы содержит сушильную теплоизолированную камеру 1, воэдуховоды 2 .и 3 для прохождения нагретого воздуха, расположенные по внутреннему периметру сушильной камеры 1и ограниченные вертикальными перегородками 4 и 5, имеющими отверстия 6и 7 для забора воздуха, и направляющей пластиной 8, выполненной так,что образуются щели 9 и 10 для выхода воздуха, роторы 11 и 12 центробежных вентиляторов, установленные напротивоположных сторонах в воздуховодах 2 и 3, приводы 13 и 14 роторов 11,12, направляющую перегородку 15 сощелями 16. Противоположные стенки 17и 18 сушильной камеры 1 выполнены поворотными. На противоположных сторонах каждой стенки 17 и 18 смонтированы держатечи 19 шаблонов 20,...

Номер патента: 1099940

Опубликовано: 30.06.1984

Авторы: Козик, Нестеренко, Соколов

МПК: A41H 43/00

Метки: изделия, качества, низа, плечевого, пошива, швейного

...о.1 ч "бь указатель наОдилсяОэизонтальной плоскости под низомрс.зц:.алона В контактенимОу 1.Тойку 5 винтОМ 1 В, Кулак 15 .;Оанавливают на стержне 2 -.,:,средством винта 14 в контакте с подГо,.нгником 1 1 Затем устанавливают;- в ;,-.,Ты :.2 системы управления, чтобы ;:.,С. Гни.иь. От КажДОГО КОНтаКта ДОГдетс;в-,:;его контакта 11 указате.я 9 соо:.Нзтствовало колебаниям укаатля на мак:имально допустимую ве - ,ич; ь .,у э к - .;не; ия низа рддр лия,; ," Т Г.с.е;.:Того образец-эталон на маекене 3 заменяют оцениваемым изде;,ын Госредством двигателя 19 и-.ижак=.:. перздачи 20 пОВОрайивают .:,"е, - .".:.=.:; - ; . санекеноми изделиемО.":ру вртякаль ной Оси, При этОм .ка;:;атал., 9 в контакте с низом иэде= ;н. воср-дством планки 7,....

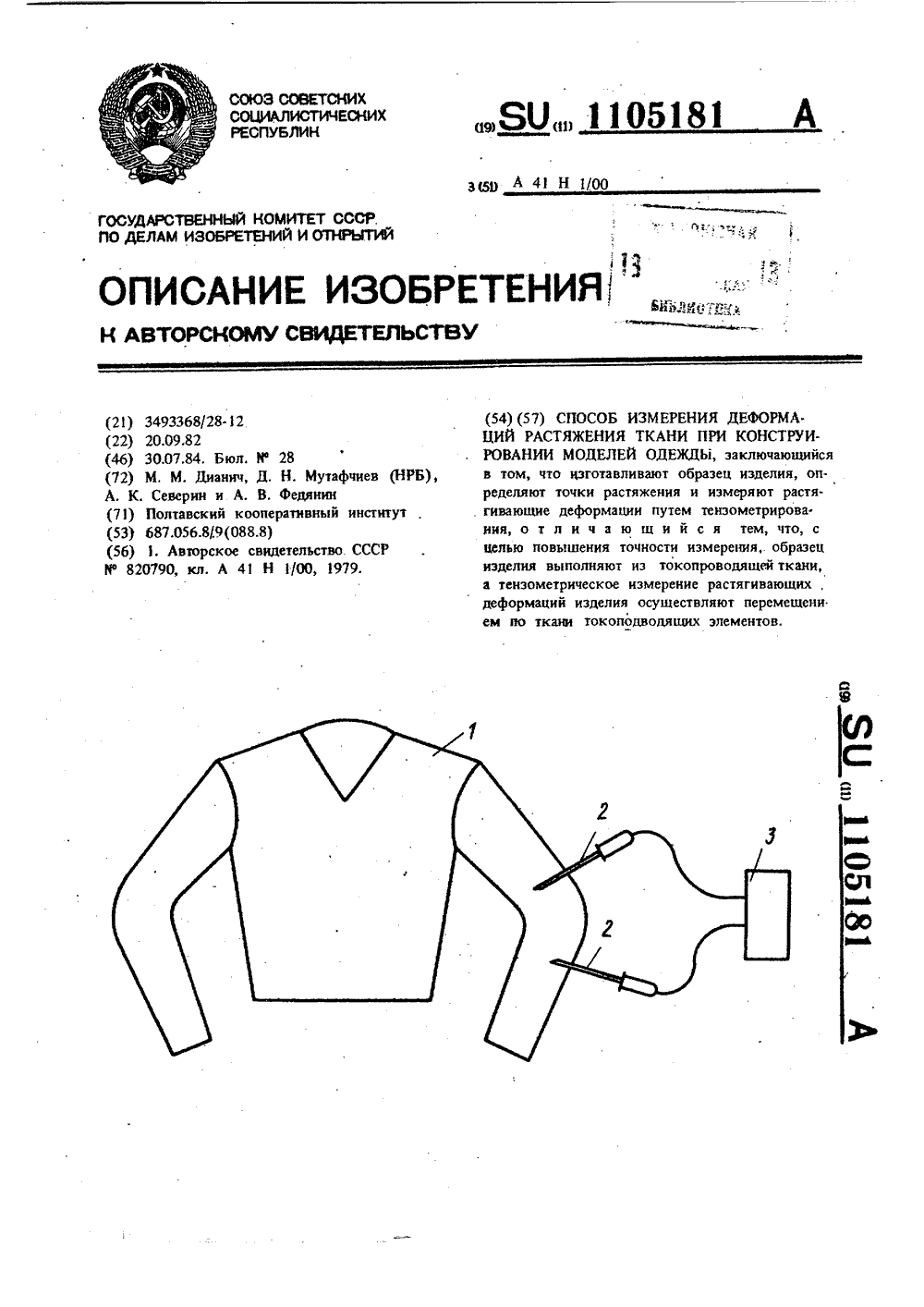

Номер патента: 1105181

Опубликовано: 30.07.1984

Авторы: Дианич, Мутафчиев, Северин, Федянин

МПК: A41H 1/00

Метки: деформаций, конструировании, моделей, одежды, растяжения, ткани

...,делия, Токоподводящие элементы выполняют. ся игольчатыми. Перемещение токоподводящих элементов по ткани образца дает возможность определить электрическое сопротивление, а следовательно, и деформацию между любыми 4, точками контактов ткани с токоподводяшими элементами с помощью регистрирующего прибора. Для изготовления образца изделия вы- . бирают тип токопроводящей ткани, наиболее близкий по физико-механическим свойствам к ткани, из которой будет изготавливаться конструируемая одежда, при этом образец из.делия из токопроводящей ткани шьется один для группы сходных по фасону моделей одежды.Пробный образец изделия одевают на испи.туемого,который производит движения, характерные при носке соответствующей моделиодежды, одновременно...

Номер патента: 1105182

Опубликовано: 30.07.1984

Авторы: Голотко, Левицкий, Орлов, Радченко

МПК: A41H 33/00

Метки: краев, фальцевания, швейных

...2 - сечениеА.А на фиг.1.Камера для влажно-тепловой обработкиустройства состоит из трех трубчатых секций 1, 2 и 3 различного диаметра, эксцентрично расположенных одна в другой так,что они образуют центральную вакуумную секцию 4, связанную с источником отсоса черезвакуумную магистраль 5, и наружную обогреваемую секцию б, которая соединена с цент.ральной посредством кольцевых паропроницаемых пластин 7 с радиальным вырезом, выполненных из материала с высокой теплопро.водностью, например меди, латуни или алюминия, что обеспечивает нагрев центральнойтрубчатой секции и предотвращает конденсациюна,ней пара при пропаривании обрабатываемого участка детали швейного изделия, Пласти.ны 7 расположены в кольцевом зазоре междуцентральной и обогреваемой...

Номер патента: 1117042

Опубликовано: 07.10.1984

Авторы: Веселовская, Дрожжин, Михайлов

МПК: A41H 33/00

Метки: фальцевания, швейных

...при загибании краевдеталей воздушный поток направляютна внутреннюю поверхность детали по З 0контуту линии ее сгиба, а отвод потока воздуха осуществляют в направлении, параллельном плоскости основания,На фиг, 1 показана схема укладкидетали, поднятия краев детали шаблоном и начало подачи сжатого воздуха(из сопел верхней плиты); на фиг. 2схема загпбания краев детали; нафиг. 3 - схема прессования детали.Обрабатываемую деталь 1 укладываютна верхней ноздухопроницаелый шаблон 2, .расположенный на основании 3, имеющемотверстия 4, для отсоса воздуха. Приэтом загибаемые края располагаютсяна кромках отверстия шаблона 2,Затем путем отсоса воздуха черезотверстия 4 основания 3 создается разрежение под деталью 1, в результатечасть детали, лежащая на...

Номер патента: 1120962

Опубликовано: 30.10.1984

Авторы: Изместьева, Кузин, Терпенова

МПК: A41H 3/06

Метки: построения, рукава, шаблона

...соответствии с антропометрическими точками тела (руки) Разъемы вертикалей выполнены из текстильной ленты-застежки. Регулировка длины и ширины проволок рукава осуществляется специальными контактами.Для измерения параметров руки устройство устанавливают, совмещая и закрепляя лейкопластырем.(лип" кой лентой) поочередно антропометрические точки руки и оси центра рукава и замыкая концы Р 1 и Р,Ми Мас так, чтобы они с верхней осью рукй находились на одном уровне. Затеи устанавливают необходимые параметры ширины и длины рукавов. Размыкают устройство в соответствии с выбранным типом (одношовного, двухшовного, трехшовного) рукаваСтроят развертку рукава, раскладывая устройство на плоскости и совмещая вертикали и горизонтали в соответствии с...

Номер патента: 1120963

Опубликовано: 30.10.1984

Авторы: Козик, Мищенко, Нестеренко, Сечина, Соколов

МПК: A41H 43/00

Метки: качества, оценки, плечевых, посадки, швейных

...в виде дугообразной пластины 14 с уголками 15, в пазах 16 которых установлены фиксаторы 17. На внешней стороне уголков 15 (фиг. 2) посредством винтов 18 закреплены указатели 19 расположения линии втачивания рукава в пройму с пазами 20 для вертикального перемещения указателей 19. Для снятия показаний при горизонтальном перемещении указателей 19 служат шкалы 21 с измерителями 22, установленные на уголках с помощью вин- тов 23, Для фикскции положения пластины 14 с указателями 19 (верхнее - нерабочее, нижнее - рабочее) на каретке 8 посредством винтов 24 установлен угол 25, на котором закреплена П-образная пластина 26 со штоком 27 и пружиной 28 (фиг.З). На шток 27 упираются соединительные звенья 12 горизонтальным своим плечом: нижнее -...

Номер патента: 1126280

Опубликовано: 30.11.1984

Авторы: Калашник, Козик, Мищенко, Нестеренко, Соколов

МПК: A41H 43/00

Метки: изделия, качества, плечевого, швейного

...на них контурами, соответствующими положению конструктивных линий изделия, и допускаемым отклонением Г 13.Однако известное устройство не позволяет определить правильность расположения контрольных точек отлета воротника в сравнении с эталонным образцом швейного изделия.Целью изобретения является расширение технологических возможностей.Указанная цель достигается тем, что устройство для контроля качества плечевого швейного изделия, содержащее смонтированный на оси над манекеном горизонтальный кронштейн, несущий держатель с прозрачными шаблонами с нанесенными на них, полэуны 12 с пальцами 13, в отверстиях которых установлены выдвигающиеся штанги 14,на нижних концах которых шарнирно закреплены держатели 15 с прозрачными шаблонами 16,...

Номер патента: 1134158

Опубликовано: 15.01.1985

Авторы: Батурина, Бахмат, Булдаков

МПК: A41H 1/00

Метки: показателей, фигуры, человека, эргономических

...ца основании, я их ос. Взаимно псрцецдцкулггрцы.1 Я фиг.11 зобрг Жс 10 устройство., Обций в:(д; ца фиг. 2к(рпус с измеригельых(и ие(брязовятс,15 ми; ца фиГ. 3 - фиксатор:ОлсЖсния туловища; ця фиг. 4 фиксатор положения стоп цог.Усгройство для определения эргонометри 1 сски х пкязятеСЙ фиГуры чслОВеса содср - ки 1:,ва изхерительньх преосразовяпгсляц 2, ссд(ценных проводами с рзъехОм 3 и закрепленных взаимно перпендикулярно1)1 усе 4, когорый установлен на гори)"тяльцой пластине 5 и поворачивается в Гс , ,оптльнОЙ пло(.кости ц 1 Оси 6 Рзхерительного преобразователя 1. Пластина 5 с противовесом 7 закреплена гайкой 8 к штативу 9. Телескопический рычаг 10 с ремешком 11 на конце закреплен на оси 12 измерцтсльцоп) преобразователя 2 и...

Номер патента: 1134159

Опубликовано: 15.01.1985

Авторы: Голотко, Гриценко, Козик, Радченко

МПК: A41H 33/00

Метки: загибания, краев, швейных

...псредством рычагов с цы шарнирной опоре 5 и полпружи с ц ццс, руг относител ьцо дру ы нружццой 6 Н: ры ыгых 4 смонтирс)выв гайки уорцых итов 7, котОрые яВ,1 яютс 5 ОГрзичитслямц зызоры между планками 3.1 с 1 КсМрс. 1 СМ 01 ТР 1 рС)Б 3 уПОр 8 дЛЧ ВИсТОВ 7. Ныд плыками 3 цад щелью между ними см(птпрован цож-толктель 9, который посрс,с 1 ох рычагы О зкреплец ца шарнирпой оорс 11. Ны рычаге О смонтирован хО;ОБОЙ Б 13 т 12 лля ОГрыцичения хода ножа-толкатсля 9 относительно упора 13 и гланок 3. Камера 1 снабжена трубопроводом 14 0;зч и В цее пдро 303( сре;ы, котора 51 ск рслством сопел 15 трубопр)вола 2 пола- ( Г(5 Б .)б)0 у 0 Зс)цх к)Л С(ьк). Н д Одно и 33 1,;31103 3 СХ 0 тцрйвсц О рс 11;ЧИТС;11, 16 Ь 51 : 3 ОРс Б 11 сс 10 СРзс )РсбсТЬБс 3...

Номер патента: 1134160

Опубликовано: 15.01.1985

Авторы: Беляев, Ганулич, Мирошниченко, Ройтберг

МПК: A41H 33/00

Метки: краев, фальцевания, швейных

...к основной 12 оси 14 с возможяостьк поворота вокруг яее. Таким 10 образом, дополнительная часть 13 шаблонаможет либо входить в отверстие 15 основш)й части 12, либо поворачиваться вокруг оси 14 в положение, перпендикулярное к основной частя 12.15Устройство работает следующим образом.Дстль например, крой яапалкя, кладется яя хтрипси фиксируется наблояом 2 дл прижима етяля. При этом края лета- Л И 3 2 1. И М Я 10 Т 13 С Р Т И К Я Л Ь 10 Е 11(лЛ 0 Ж Е Ц И Е, Б Ы с Гхи 5 Няд шблоцом . Еоковые кра 51 дс.пр:жимяотся пчсстисями 7, кторелл эг(:О поворачиваются вокруг осей 5.11 ослс этого фальцующий шаблон 3, лвягясь цо направляющим:1 параллельно (см Г, фальиуст перс,НИР Край детали и сдвиг(т поворотные пластины, упираясь Б их Берхнюк часть...

Номер патента: 1140746

Опубликовано: 23.02.1985

Авторы: Гашникова, Изместьева, Кузин, Новикова, Терпенова

МПК: A41H 3/00

Метки: одежды, шаблонов

...простого, надежного и эффективного способа построения деталей одежды различных форм, покроен,членений, удлиняет срок разработки моделей одежды.Целью изобретения является повышение точности шаблона при нетипоной фигуре.Поставленная цель достигается тем, что согласно способу получения шаблонов деталей одежды, на макет объемной формы наносят конструктивные линии соответствующих деталей одежды, обтягивают макет тканой сеткой, располагая ее продольные и поперечные нити вдоль продольной и поперечной осей соответствующей детали с последующим закреплением сетки по конструктивным линиям,.после чего сетку снимают и укладыва,ют на плоскость, на основании которойосуществляют изготовление шаблона,после закрепления сетки на макете ее разрезают...

Номер патента: 1140747

Опубликовано: 23.02.1985

Авторы: Изместьева, Кузин, Постникова, Терпенова

МПК: A41H 3/00

Метки: воротника, мужского, пиджака, построения, шаблона

...От точки А 4 по этойпрямой откладывают отрезок А 4 Ь,равный длине горловины спинки А "ол.На перпендикуляре в точке 3 к прямой 344 последовательно откладывают высоту стойки 534 и ширину отлета 343,Соединяют прямой линиейточки 34 и 3 . Плавными линиями офор.мляют линии втачивания воротника вгорловину спинки и линию перегибастойки, сглаживая углы в точке А 4 иЗ.От точки 1 откладывают ширинуконца воротника (по модели) А,АиОформляют плавной линией черезточки Ви А, линию отлета воротника. Для упрощения способа построения воротника величину приращения длины отлетаЗЬз корректируют с учетом подвижности структуры материала и ВТО воротника. Для этой цели удобнее пользоваться углом , приращения длины отлета. Так как в треугольнике Л 3 3...

Номер патента: 1142094

Опубликовано: 28.02.1985

Авторы: Маслов, Маслова, Матюшина, Слюсарев

МПК: A41H 3/00

Метки: материале, разметки, складок

...в нем пластинчатого выступа смежной секции.На фиг, 1 изображена схема предлагаемого устройства; на фиг. 2 то же, вариант; на фиг, 3 - соединение двух смежных секций; на фиг. 4 - фиксатор для соединения линейки с направляющей на фиг. 5 - схема разметки складок на материале.Приспособление содержит линейку 1, две параллельные направляющие 2, в которых установлена линейка 1 с возможностью перемещения вдоль размечиваемых складок и фиксации в заданном положении. Линейка 1 выполнена по длине секционной (секции 3-7) и имеет средство для фиксации секций. Средство для фиксации секций состоит из пластинчатого выс 42094 2 5 1 О 15 20 25 30 35 45 50 55 тупа 8, установленного на одной изторцовых сторон 9 секции, например,7, и паза 10,...

Номер патента: 1142095

Опубликовано: 28.02.1985

Авторы: Бойцова, Кудряшов, Раздомахин, Романов, Старожилов, Сурженко

МПК: A41H 3/06

Метки: воротника, шаблона

...четырегруппы: 1 - блуза (сорочка) . платье; Т 1 - платье, жакет (пиджак)",1 Т 1 - пальто демисезонное, плащ,ТЧ - пальто зимнее.В табл. 2 и 3 представлены также значения переднезаднего диамет 20 ра горловины для первой группы изделий (Й;). Приопределении значений диаметра горловины для остальных групп изделий используют формулу25 бр = с 1+ 0.9 (р), (1)где р - номер группы плечевых изделий,Й - переднезадний диаметр ор"ловины изделия первой группы;0,9- межгрупповое приращениепереднезаднего диаметрагорловины изделия, см,Известно, что размеры и Формаопорной поверхности определяют раз 35меры и форму деталей одежды, размещенных на ней. Это позволяетпредставить отлет и стойку воротника также в виде разверток боковых40поверхностей...

Номер патента: 1142549

Опубликовано: 28.02.1985

Авторы: Калинин, Фаерберг

МПК: A41H 43/00, D06G 3/02

Метки: выворачивания, перчаток

...штырями подпружинено в продольном направлении и смонтировано в полости оправки с возможностью перемещения по вертикали относительно нижнего основания, причем1 верхнее основание имеет вертикальный и регулируемый по высоте упор для контактирова. ния с нижним основанием. На фиг. 1 схематически изображенопредлагаемое устройство, общий вид (положе. 55ние рабочих органов при одевании изделия);на фиг. 2 - то же, положение рабочихорганов при выворотке напалков изделия; на фиг, 3 - то же, положение рабочих органов при полностью вывернутом изделии; на фиг. 4 - то же, положение рабочих орга. нов при съеме вывернутого изделия; на фиг, 5 - разрез А-А на фиг. 1Устройство состоит из верхнего правила 1, несущего вертикальные штыри 2....

Номер патента: 1149929

Опубликовано: 15.04.1985

Авторы: Петрова, Сенченко

МПК: A41H 3/00

Метки: воротника, глухой, застежкой, одежды, построения, шаблона

...получая общуюлинию втачивания воротника в горловину, от середины горловины спинки откладывают отрезок. равный ширине воротника, а из точки, лежащей на линии втачивания воротникав горловину, на полочке откладываютотрезок, равный ширине отлетаворотника, после чего концы указанных отрезков соединяют, оформляяотлет и конец воротника, положение точки, лежащей на полочке налинии втачивания воротника в горлоВину, определяют до операции оформления отлета и конца воротникаПутем проведения из середины горловины спинки на спинке отрезка,перпендикулярного линии серединыспинки и равного по длине линиивтачивания воротника в горловину,последующего соединения конца этого отрезка с серединой горловиныполочки, откладывания на линиисередины спинки от...

Номер патента: 1163834

Опубликовано: 30.06.1985

Авторы: Голотко, Требесова

МПК: A41H 33/00

Метки: влажно-тепловой, швейных

...14. Секции 8 - 10 служат для обработки эоны А всей ширины иэделия) и расположены в горизонтальной плоскости в одну линию на уровне секции 3, Секция 9 - центральная и служит в момент отключения секций 8 и 10 для обработки зоны Бстачного шва), Секции 8 и 10 связаны паропроводом 15 и электромагнитным клапаном 16 с верхней частью паросборника 12, а секция 9 связана паропроводом 17 и О электромагнитным клапаном 18 с верхней частью Ьаросборника 12, который подключен к конденсатоотводчику 14.Секции 3 - 5 связаны парснроводами 19 - 21 и электромагнитными клапанами 22 - 24 с источником отсосавакуум-турбиной 25 1,фиг.1 и 2 ). Рабо, чие поверхности секций 3-5 выполнены из металлической сетки, напримермедной.Для регулировки усилия...

Номер патента: 1172527

Опубликовано: 15.08.1985

Авторы: Коротков, Кузьмичев, Мареха, Митрофанова

МПК: A41H 43/04, C09J 5/00

Метки: склеивания, текстильных, швейных

...прессованием при следующихрежимах: время - 15 с; температура -(1603 )С; усилие прессования -0,3 ИПа, Результаты испытаний клеевых соединений, полученных в примерах 1-3, представлены в табл. 1. Из табл. 1 видно, что во всех случаях предлагаемый способ .превосходит прототип по сравниваемым показателям, а именно: трудоемкость изготовления 1 женского плаща 7416 с по прототипу и 7339 с по предлагаемому способу снижение себестоимости 1 женского плаща при замене прототипа предлагаемым способом 0,12 руб. П р и м е р 4. Склеивают между собой полушерстяную камвольную ткань "Каховка" арт, 23718/14 "С" (волокнистый состав, %: шерсть 55, лавсан - 45 и термоклеевой прокладочный материал арт. 76009 с точечным регулярным покрытием из полиамидного...

Номер патента: 1175428

Опубликовано: 30.08.1985

Авторы: Беляев, Воронин, Демчев, Козырев, Лифанов, Маевский

МПК: A41H 33/00

Метки: загибания, краев, швейных

...привода связаны соответственно кулисы 30 и 31, когорые, в свою очередь, шарнирно соединены со штоками силовых пнеэмоцилиндров 32 и 33. Для ограничения хода кулис устрой"55 ство снабжено регулируемыми уйорами 36 и 37 а для ограничения хода тяг 26 и 27 устройство содержит упоры 34 28 2и 35. Кроме того, каждая из тяг име"ет выступ.В пазах несущей плиты установлень 1нагреватели 38 и 39, служащие длянагрева загибочных шаблонов 10-13для фиксации формы обрабатываемых наустройстве деталей одежды.На станине устройства установленывинты 40, служащие для изменения положения боковых частей 2-5 шаблоновограничителей и размещенные в пазахна соответствующих частях последних.На несущей плите также поворатноустановлены внутренние шаблоны 41и 42,...

Номер патента: 1200888

Опубликовано: 30.12.1985

Авторы: Загородних, Кузьмичев, Ларионова, Панина

МПК: A41H 27/00

Метки: соединения, текстильных, швейных

...воздуха ТПосле обработки в течение времени г пластифицирующей средой композит имеет температуру, при которойне происходит разрушения связи адсорбционно-активной влаги с материаЛОМ 430Во время горячего прессования 3эпроизводят испарение адсорбционноактивной влаги из композита. Во время испарения температура композитаосоставляет 100 С (температура кипения воды). После удаления всей адЗ 5 сорбционно-активной влаги температура композита начинает возрастатьи в этот момент начинают обработкупостоянным магнитным полем. Обработку постоянным магнитным полем начи нали через 3-4 с после пропариваниякомпозита и продолжали вплоть доего охлаждения. Одновременно с повышением температуры. пакета увеличивают напряженность магнитного...
