Способ измерения деформаций растяжения ткани при конструировании моделей одежды
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

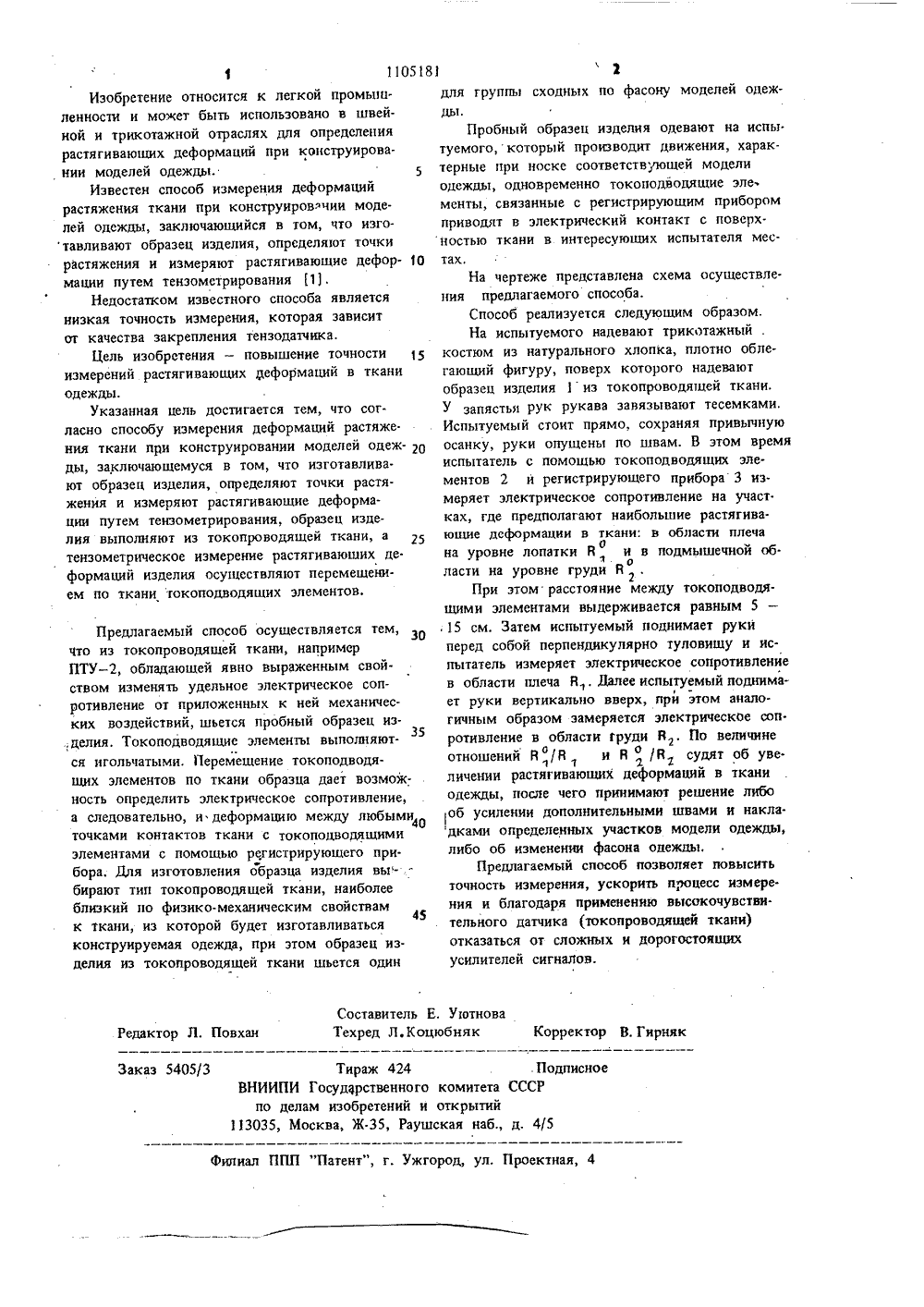

1105181 Составитель Е. УготноваТехред Л. Коцюбняк Корректор В. Гирняк Редактор Л. Повхан Заказ 5405/3 Тираж 424 ПодписноеВНИИПИ Госуд 4 рственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к легкой промышленности и может быть использовано в швейной и трикотажной отраслях для определения растягиваюших деформаций при конструирова. нии моделей одежды. 5Известен способ измерения деформаций растяжения ткани при конструировячии моделей одежды, заключающийся в том, что изготавливают образец изделия, определяют точки растяжения и измеряют растягиваюшие дефор. 10 мации путем тензометрирования 111,Недостатком известного способа является низкая точность измерения, которая зависит от качества закрепления тензодатчика.Цель изобретения - повышение точности 15 измерений растягиваюших цеформаций в ткани одежды.Указанная цель достигается тем, что согласно способу измерения деформаций растяже. ния ткани при конструировании моделей одеж ды, заключающемуся в том, что изготавлива. ют образец изделия, определяют точки растяжения и измеряют растягивающие деформации путем тензометрирования, образец изде.лия выполняют из токопроводящей ткани, а тензометрическое измерение растягиваюших де. формаций изделия осуществляют перемещением по ткани токоподводящих элементов. Предлагаемый способ осуществляется тем, что из токопроводяшей ткани, например ПТУ - 2, обладающей явно выраженным свойством изменять удельное электрическое сопротивление от приложенных к ней механических воздействий, шьется пробный образец из 35 ,делия, Токоподводящие элементы выполняют. ся игольчатыми. Перемещение токоподводящих элементов по ткани образца дает возможность определить электрическое сопротивление, а следовательно, и деформацию между любыми 4, точками контактов ткани с токоподводяшими элементами с помощью регистрирующего прибора. Для изготовления образца изделия вы- . бирают тип токопроводящей ткани, наиболее близкий по физико-механическим свойствам к ткани, из которой будет изготавливаться конструируемая одежда, при этом образец из.делия из токопроводящей ткани шьется один для группы сходных по фасону моделей одежды.Пробный образец изделия одевают на испи.туемого,который производит движения, характерные при носке соответствующей моделиодежды, одновременно токоподводяшие эле.менты, связанные с регистрирующим приборомприводят в электрический контакт с поверхностью ткани в интересующих испытателя местах,На чертеже представлена схема осуществления предлагаемого способа.Способ реализуется следующим образом.На испытуемого надевают трикотажный .костюм из натурального хлопка, плотно облегающий фигуру, поверх которого надеваютобразец изделия 1 из токопроводящей ткани.У запястья рук рукава завязывают тесемками,Испытуемый стоит прямо, сохраняя привычнуюосанку, руки опущены по швам. В этом времяиспытатель с помощью токоподводящих элементов 2 и регистрирующего прибора 3 измеряет электрическое сопротивление на участ.ках, где предполагают наибольшие растягива.ющие деформации в ткани: в области плечаоФна уровне лопатки В и в подмышечнои обрласти на уровне груди В 2.При этом расстояние между токоподводя.шими элементами выдерживается равным 5 -15 см. Затем испытуемый поднимает рукиперед собой перпендикулярно туловищу и испытатель измеряет электрическое сопротивлениев области плеча В. Далее испытуемый поднима 1ет руки вертикально вверх, при этом аналогичным образом замеряется электрическое соп.ротивление в области груди В, По величинеотношений В/Ви В/Вт судят об увеличении растягивающих деформаций в тканиодежды, после чего принимают решение либооб усилении дополнительными швами и накладками определенных участков модели одежды,либо об изменении фасона одежды,Предлагаемый способ позволяет повыситьточность измерения, ускорить процесс измере.ния и благодаря применению высокочувстви.тельного датчика (токопроводящей ткани)отказаться от сложных и дорогостоящихусилителей сигналов,
СмотретьЗаявка
3493368, 20.09.1982
ПОЛТАВСКИЙ КООПЕРАТИВНЫЙ ИНСТИТУТ
ДИАНИЧ МИХАИЛ МИХАЙЛОВИЧ, МУТАФЧИЕВ ДИМИТЬР НИКОЛОВ, СЕВЕРИН АНАТОЛИЙ КИРИЛЛОВИЧ, ФЕДЯНИН АЛЕКСАНДР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: A41H 1/00
Метки: деформаций, конструировании, моделей, одежды, растяжения, ткани
Опубликовано: 30.07.1984
