A01C 11/02 — для рассады

Номер патента: 408619

Опубликовано: 01.01.1973

МПК: A01B 49/02, A01C 11/02

Метки: лесопосадочная

...почвообрабатывающую фрезу 1, с;сребковый транспортер 2, дозатор-распределитель почвы 3, ходовое колесо 4 с размещенным на нем поса. дочным аппаратом 5, кожух б, приемный столик 7, для сеянцев, направляющие 8 для соединения раздвижного посадочного апаарата и упор 9 для его (аппарата) раскрытия.Принцип работы машины заключается в следующем,Почва, измельченная фрезой 1, подается транспортером 2 в дозатор-распределитель 3, откуза необходимое ко,тичество почвы попадает в посадочный аппарат (фрму) 5, (фит, 1,положение 1). В посадочном аппарате уже находпгоя сеянец, корневая система которого расположена в полости формы (фиг. 2). После полной засыпки формы при непрерывном движении ходового колеса 4 осущеетвляепся уплопнение миироповыше ия...

Номер патента: 361762

Опубликовано: 01.01.1973

Авторы: Верхней, Впутри, Нринод, Причем, Рат, Снижени, Соединено, Управл, Целью

МПК: A01C 11/02

Метки: вырубках, известны, лесному, лесопосадочная, лесопосадочные, лесопосадочным, машина1изобретение, машинам, относится, подготовки, почвы, предварительной, работающим, состоящие, хозяйству, частности

...и верхней - в виде плужцого отвала,Машина состоит из рамы 1 с местами дляприсоединения к цавеске 2 трактора, На раме смонтирован посадочный аппарат в виде диска 8, установленного под углом и вертикаль-;5 цой плоскости. На периферийной части диска,размещены посадочные ножи 4 клиновидногосечения с выталкивателем 5, одним концомразмещенным в полости ножа, Выталкиватели через двуплечие рычаги 6 и пружины 7 10 взаимолействучо 1 с неподвижно закрепленнымкопиром 8, выполненным в форме спирали, 1 Привод посадочного аппарата осуществляетсяот ВОМ трактора через карданный вал 9 иредуктор 10, Заделывающее колесо 11 прц-15 соединено к раме шарнирно через тяги 2, (прижимаемые пружиной И. На раме также , укреплено сидение 14 для сажальщика.Машина...

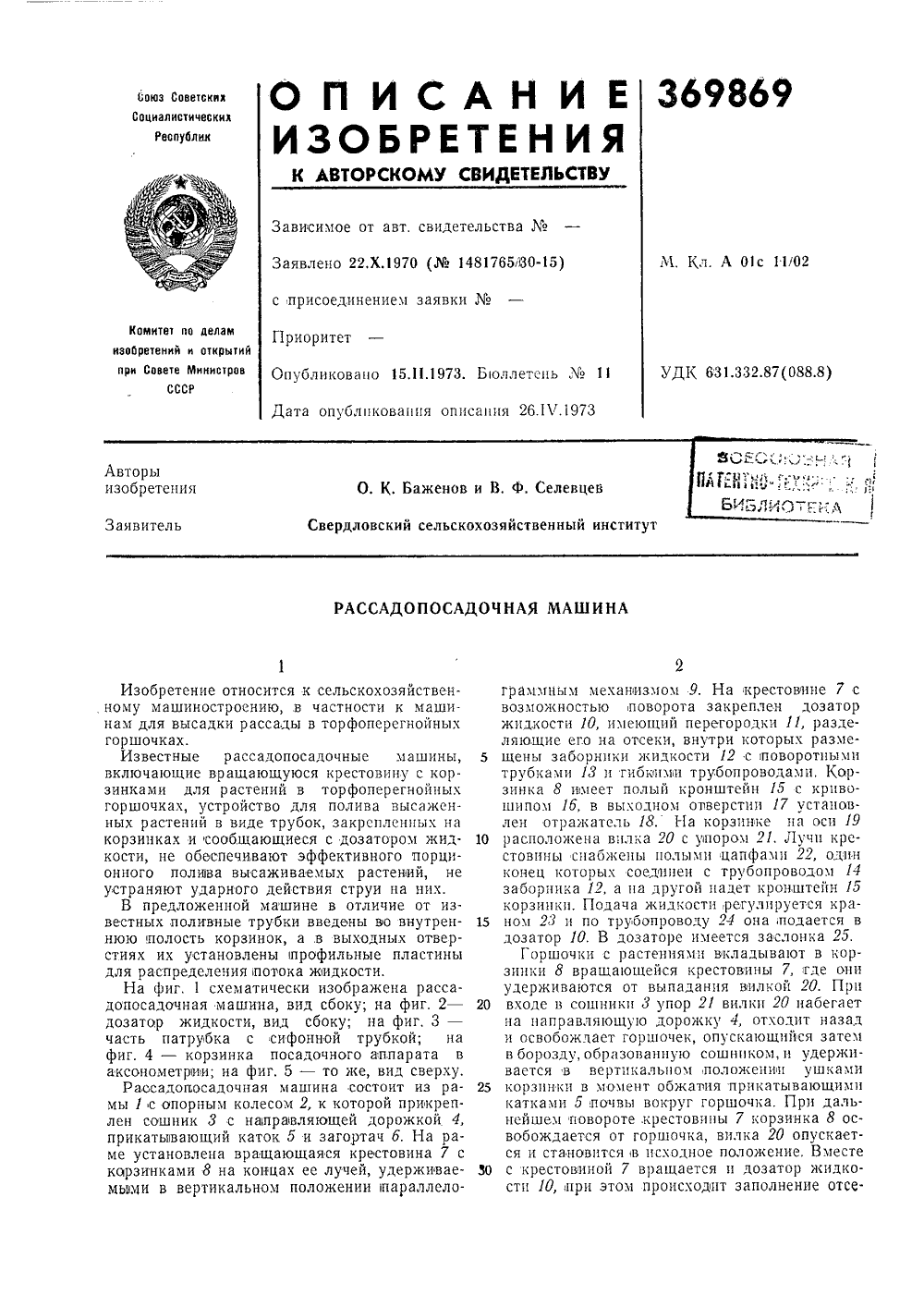

Номер патента: 369869

Опубликовано: 01.01.1973

Авторы: Баженов, Пдг, Селевцев

МПК: A01C 11/02

Метки: би5лиотгкд

...пором 21. Лучи крестовины снабжены полыми цапфамц 22, один конец которых соедпгнец с трубопроводом 14 заборпика 12, а ца другой надет кронштейн 15 корзинки. Подача жидкости регулируется кра ном 28 и по трубопроводу 24 она подается вдозатор 10, В дозаторе имеется заслонка 25.Горшочки с растенцямц вкладывают в корзинки 8 вращающейся крестовины 7, где онц удерживаются от выпаданця вилкой 20. Прц 20 входе в сошники 8 упор 21 вилки 20 набегаетна направляющую дорожку 4, отходит назад и освобождает горшочек, опускающийся затем в борозду, образованную сошником, ц удерживается в вертикальном положении ушками 25 корзинки в момент обжапия прикатывающимцкатками 5,почвы вокруг горшочка. При дальнейшем повороте,крестовины 7 корзинка 8 освобождается...

Номер патента: 374048

Опубликовано: 01.01.1973

МПК: A01C 11/02

Метки: ommmi, лесопосадочная, машинаegglt

...вид сбоку; на фиг. 2 - д сверху.Машина содержит раму 1, лункообразующее колесо 2, несущее на одном торце почвозацепы 8, а на другом - лункообразователи 4 в,виде пустотелого клина; посадочный аппарат с приводом от вала лунскообразующего колеса 2, состоящий из ведущей звездочки 5, цепи б с закрепленными к ней захватами 7 и роликов 8, расположенных по тсривой, Для 5 заделки сеянцев имеется загортач 9 и прикатываю ш ее,колесо 10.Посадочный аппарат с наружной сторонызазсрьтт,кож хом 11.При работе машины лункообразователи И лункообразующего колеса 2, вдавливаясь впочву, образуют посадочное место. Одновременно вращается цепь б посадочного аппарата с захватами 7, несущими сеянцы, захваченные с приемного столика 12, который ук ладывает...

Номер патента: 375047

Опубликовано: 01.01.1973

Автор: Автор

МПК: A01C 11/02

Метки: аппарат, посадочный, ротационный

...с двуплечими ры.чагами 11, имеющими ролики 12. На раме машины закреплен подпружиненный подвижный приемный столик 13 для сеянцев с кли ном 14 для отвода при нажатии на столик защелок 1 б. К столику 13 прикреплено коромысло 1 б. Аппарат снабжен раскрывателем (7 захватов.Во время вращения диска 1 с рычагами 4 10 защелки 9 жестко удерживают рычаги надиске. При подходе к раскрывателю 17 захват б с сеянцем занимает вертикальное положение, и сеянец заделывается почвой.В этот момент рычажок зажима упирается в 15 раскрыватель, и захват раскрывается, освобождая сеянец. В раскрытом виде захват подходит к столику и, если на нем нет сеянца, то ролик 12 двуплечего рычага 11 упирается в коромысло 1 б и отводит защелку 9 из 20 паза 2 в диске,...

Номер патента: 375048

Опубликовано: 01.01.1973

Авторы: Блиндерман, Виноградниках, Вител, Зайцев, Сычев

МПК: A01C 11/02

Метки: орган, посадочной, рабочий

...камеры в сторону мсэкдурядийдля устранения указанных недостатков впредложенном рабочем органе посадочной 30 маЛинь боковые стенки сошника В ниэкнеЙ части снабженыокнами с защитными козырьками, к которым подведены тукопроводы, а клапан порционной подачи удобрений размещен под тукопроводами.На чертеже схематично изобра кен предлагаемый рабочий орган посадочной машины, аксонометрическая проекция.Рабочий орган имеет: посадочну 10 камеру, образованную боковыми стенками 1, в которой располагаются два бункера-накопителя 2 с кланаами э; тукоп 1 эовод. 4, каэкдыи из которых подсоединен верхним концом к бунке 1 эу-накопителю, 2 ниэкним - к Окну д В боковой стенке камеры, В передней части рабочего органа, внизу располага 1 отся два лемеха...

Номер патента: 377107

Опубликовано: 01.01.1973

Авторы: Авторы, Мусиенко, Некрасов, Окороков

МПК: A01C 11/02

Метки: корнеплодов, посадки

...корнеплодов; на фиг. 2 - поджимное устройство посадочных аппаратов.Рама 1 посадочного аппарата снабжена проушинами 2, посредством которых к ней шарнирно крепится поджимное устройство 3 посадочных аппаратов, состоящее из трубы 4, проходящей в ней полой штангис кольцевым выступом б, на который опирается труба 4. Полая штанга 5 в нижней части имеет резьбу для закрепления штуцера 7, имеющего с одной стороны проушины 8 для соединения с рычагом 9 механизма подъема и опускания рабочих органов, а с другой - палец 10 с от верстием для крепления пружины 11.Пружина 11 вторым концом жестко соединена с плавающей шайсой 12. Через шайбу 12 проходит натяжнои винт 13, имеющий резьбу для ввинчивания его в упорную крышку 14, жестко соединенную с...

Номер патента: 378163

Опубликовано: 01.01.1973

Авторы: Герасименко, Недашковский, Никитин, Тимченко, Цыганенке

МПК: A01C 11/02

Метки: аппарат, посадочный

...шкивы 5, б и 7, а с другой стороны на осях 8, 9 и 10 - шкивы 11, 18 и 18. Шкивы 14 и 15 закреплены на обшей оси 1 б. На этои же оси установлена приводная звездочка 17. Шкивы 18 и 19 являются натяжными, На шкивы 14, 5, б, 7 и 18 надет клиновой ремень 20, а на шкивы 15, 11, 12, 18 и 19 - 5 плоский ремень 21. На клиновом ремне 20 крепятся с помощью кронштейнов 22 зажимы 28, представляющие собой камеру, внешняя стенка 24 которой эластичная, Снизу камера имеет эластичный упор 25 для фиксации сеянца в 10 нужном положении. Плоскости расположенияшкивов и расстояние между ними выбраны так, что сзади аппарата расстояние между ремнями больше, чем спереди, На посадочном аппарате можно устанавливать различное 15 число зажимов 28 в зависимости от...

Номер патента: 378164

Опубликовано: 01.01.1973

Автор: Вител

МПК: A01C 11/02

Метки: аппаратаrisocgk)3ha, захватам, подачи, посадочного, сеянцев

...кассету 1 с сеянцами с осью 2, закрепленной в цапфах подвижной каретки 3 на П-образной рамке 4, на которой смонтированы подпружиненные рычаги 5, взаимодействующие с копирами 6. Для перемотки цепи 7 кассеты 1 имеется бобина 8, снабженная на боковых сторонах криволинейными захватами 9.Для подачи цепи 7 к бобине 8 устройство содержит цепной транспортер 10, звенья 11 которого имеют вьсступы, зацепляющиеся за звенья цепи 7, Привод транспортера 10 осуществляется от оси посадочного аппарата 12 через цепную передачу.Начальное звено цепи 7 кассеты имеет удлиненный ролик 13;П-образную рамку 4 с заряженной сеянцами кассетой 1 устанавливают в паз приемного бункера посадочной машины, Подпружиненные рычаги 5, взаимодействуя с копирами 6, расходятся,...

Номер патента: 381315

Опубликовано: 01.01.1973

МПК: A01C 11/02

Метки: аппарат, посадочный

...ролик 11, взаимодействующий с толкателем 12 в виде стрелок- указателей. Д 1 я установки ленты-кассеты согласованно с захватами И высаживающего диска 14 л ентоп ротяжн ы й мех ан из м сна бжен фрикционным корректирующим устройством 1 д, соединенным валом 16 с рукояткой 17.Лента кассеты, проходя через лентопротяжный механизм, разъединяется и каждая лента наматывается на принимающие бобины. Освободившиеся растения поступают на приемный столик, где прижимаются вилкой. Б это время к столику подходит раскрытый захват высаживающега диска и через прорезь вилки обхватывает растение. Продолжая двигаться, захват поворачивает столик вниз и одновременно закрывается, захватывая растение. После прохода захвата столик под действием пружины...

Номер патента: 381316

Опубликовано: 01.01.1973

МПК: A01C 11/02

Метки: выкопки, орган, рабочий, саженцев

...51 20 шарнирно подвешенной рамке, св 5)зянной сН 1 ЯТМ 1)0-1 Р).ВОН:ПЬ)1 С.ЯН:ЗМО)1) )т.П)0" и(7 Со Т" М, 1 ТО, С ЦСЛ 1 О Л Н),Го ) К,1 СН Н 5 по 1 вц в Вер. .С) 1 яс). Пл)с Г 1 с бсков 11: стоОн вьК 1 Ныс)ОГО 1)51 д)1, 1)ЯООч 0)Гын сО й жсн шарнирно укреплениимн Пя рамс кячгнощнмсСл )ыллн 1:ми зуоьлм,1, связан:)цмн с Н) Я )Н и О 1 Р )1 В О Ц 11 П и 11 М М С Я Н;3. О.1,вертгнкальныедрез ной иож,-.ъ., Заявлено 17.И.107с присоединением за РАВО)1 И 14 ОРГАИ ДЛЯ Изобретенс отпсонтся к ссльско):озйственному мантиност)роению, в част)востн к уст- РОСТВЯГМ ДЛЛ ВЬВКОПКИН Са)КЕНЦЕВ, Н .0)КЕТ ОЫТЬ 1)Опользовано при работе плуга ПРВН,5 во время выкоПк. в)н)нограднык саженцев изИзвестен рабочий Орган для выкопк; ся)кснце)в) состоящни нз гОд)резного...

Номер патента: 382371

Опубликовано: 01.01.1973

МПК: A01C 11/02

Метки: аппарат, посадочный

...2. Захват 2 выполнен в виде створки 3 пз эластичного материала, например резины, одной стороной прикрепленной непосредственно к диску 1. Другой створкой захвата 2 служит плоскость диска 1, покрытая эластичной прокладкой 4. За счет упора створки 3 в торец прокладки 4 или специального клина б, створка 3 занимает положение под углом к плоскости диска 1, т. е., стремится постоянно находиться в открытом СОСТОЯППИ.Лекальная дорожка, взаимодействующаясо створками 3, состоит пз пластины б, установленной в подпружиненных направляющих 7, закрепленных на раме 8,Прп движении агрегата диск 1 посадочного аппарата вращается и в захваты 2, расположенные па правой и левой плоскости диска, закладывают сеяпцы, Эластичные прокладки 4 и створки 3 не...

Номер патента: 382372

Опубликовано: 01.01.1973

МПК: A01C 11/02

Метки: лука, посадки, севка

...наклонным желобом 2,ИМС 10 Ц 1 СМ ЦЗ ЦИЖЦЕ) КОЦЦЕ ТОРЦОВ 510 СТЕН К,5 со сквозной прорезью 4, колеблющегося желоз 6, г 1 стзвлснцогГ) в неподвижны)1 желоо2 таким образом, что его верхний конец вхо- ЗО т в бункер 1, и нижний - це доходит до рцовой стенки Л нецодвимного желоба 2; высаживзющего колеса 6 с захватами, помещенного внутри корпуса сошника 7, прикатывающего катка д, приводных механизмов 9 и 10 для вращения ьысаживзющего колеса 6 и сооошени 51 КОлеб)зтелыОГО движения жилО- бу 6.Высзжи)ак)н)ес колесо 6 снабжено чистиком 11.Во время рабогы семенной материал колеблющимся желобом выносится из бункера 1. Г 1 ерех)сща 5 сь по колеблющемуся желобу 5, семена лука-севка ориентируОТС 51 хвостиками вперед и 1 зпрзвлеци)о их перемещения....

Номер патента: 382373

Опубликовано: 01.01.1973

Авторы: Вител, Шмаков

МПК: A01C 11/02, A01C 7/20

Метки: лесопосадочной, сошник

...более качественной посадки и заделки корневой системы саженцев боковины в предлагаемом сошнике выполнены в виде 15 вогнутых пластин параболической формы, переходящих в верхней части в подкрылки криволинейной формы. Подкрылки имеют заточенные передние кромки и установлены под углом к вертикальной плоскости на глубину образуемой посадочной щели.На чертеже изображен сошник в трех проекциях.Сошник состоит ивогнутых пластин 2переходящих в подк формы, и присоедпнптельной плиты 4, связывающей все детали сошника,При работе сошника нож подрезает пласт, который поднимается по вогнутым пластинам, рыхлится в процессе подъема и отваливается по обе стороны от борозды в виде грядок.Подкрылки за счет заостренной кромки и угла атаки отрезают пласт почвы...

Номер патента: 411796

Опубликовано: 25.01.1974

МПК: A01C 11/02

Метки: 411796

...шнура 1 с растениями 3 с катуш 20ки 4 на шпульку б, наматывающую шнур ипроизводящую распускание петель кассеты навыходе из роликов. Растения, освободившиесяиз петель, попадают в посадочный аппарат 7.Требуемый шаг посадки обеспечивается25изменением числа и длины петель между заряженными растениями,шнура 1, сформиров петлях которого ной шов состоит из ь, причем каждая ывает предыдущую.е рулона намотана 30Кассета для сеянцев, выполненная из шнура с размещенными в нем растенями, отлиИзобретение относится к о и лесногохозяйства, в частности к меха ции посадки сеянцев,В известных автоматических устройствах,подающих сеянцы в посадочный аппарат, используются кассеты шнурового типа, например в кассетах лесопосадочной машины,Однако...

Номер патента: 413905

Опубликовано: 05.02.1974

МПК: A01C 11/02

Метки: 413905

...вертикальной стойке 8 рамы 1 установлен шкив 9 с бесконечным тросом 10, приводимый во вращение через кардацную передачу 11 от ВОМ трактора,На направляющих ферм размещена тележка 12 с посадочным аппаратом 13. На тележке 12 расположены педали 14 со стопорным устройством 15 для стопорения тележки с фермой ц стоцорцым устройством 16 для стопореция тележки с ветвями троса 10.Предлагаемая лесопосадочцая машина работает следующим образом.Трактор заезжает на лесосеку и регулировкой по высоте опоры 5 устанавливает фермы приблизительно в горизонтальное положение, включается вращение ВОМ трактора и т. о. осуществляется непрерывное вращение троса.Сажальщик нажимает одну из педа,лей 14, при этом стопорцое устройство 15 отсоедицяет тележку фермы,...

Номер патента: 414961

Опубликовано: 15.02.1974

МПК: A01C 11/02, A01C 7/20

Метки: 414961

...почвеццой лентой, возвращенной с помощью отражательной пластицы по полувиптовой поверхиости обратпо в щель. жу и конту мст изооропосдпочцой мательцо устдцподрезающийчто, с цельвдцп посадоЦЕПЦОй ЛС 5 ПЫповерхностьПОЛ ВИЦ 5 ОВО 5чсрсиковомуобразцый реж е и я 20 Соцшик лес ьций последов черепковый и ю щ и й с я тех чества образо вырезания цо 1 ции, рабочд жд выполцецд обращенной к щей с цим ашицы,овлецць ножи,ю улуч шой щ без сс 5 ОДРЕЗД рабо ножу 5 ший к0 Изобретение относится к механизации лесовосстановительных работ, в частности к сошцикам лесопосадочцых машин.Известцьш сошник лесопосадочцой машицы, включа 5 ощий последовательцо установленцые ца раме черецковый и подрезающий цожи, це обеспечивает качественного образоваши...

Номер патента: 416037

Опубликовано: 25.02.1974

МПК: A01C 11/02, A01C 7/20

Метки: 416037

...щий кор лынд юц 11скостях, повышен вышсц ц ь ты уст 1 ц обрезом гулировк сом. Изобрстсцие относится к механизации лесохозяйственных работ, в чдстцости к лссопосддочцым машинам.Известные сошники лесопосадочцых цашшг, включающие корпус и прикрепленные к нему соедицитсльцыци плдцками здделывдющцс злсмецты, расположенные под углом н всртикальцой и горизонтальной плоскостях, цс обеспечиваот кдчествеццой посадки ссяццев при работе ца повышенных скоростях. Почва це успевает полностью проходить между заделывающими элементами и сгружцвдстся между цици. Вследствие этого образуются глубокие борозды, уменьшается глубшд заделки корневой щепки растений и увеличивается угол их наклона.В предлагаемом сошнике в отличие от известных заделывающие...

Номер патента: 416038

Опубликовано: 25.02.1974

МПК: A01C 11/02

Метки: 416038

...секция имеет свободно зякреплеццый ца оси сошцик в виде плоского диска 2, расположенного под углом к цаправлеццо движеция. Со стороны открытоц щели ыа цем установлены одностворчатые захваты 3. Открытие ц закрытие створок захватов осуществляется цзвсстцыми способами, например, с помощью пружины и отжим ной лекальцой дорожки, контактирующей с роликами створок. Сбоку от сошцикя рясположеп полозок 4,ограничивающий заглублецие сошника в почву. Полозок сцябжец со стороны сошника боковицой 5. Персдцей нижней частью боковц ца прилегает к диску сошника. Боковина способствует лучшему вводу сеяццев в щель и одцовремеццо зяглуолеццой частгио воспринимает боковую 1 теякцшо почвы ця сошццк. В задцей части полозок снабжен зягортячем 6, 10 который...

Номер патента: 422371

Опубликовано: 05.04.1974

МПК: A01C 11/02

Метки: аппарат, посадочный

...стойке 5, сферического дискового сошника 6, Стойка 6 закреплена на раме 7 лесопосадочцой машины.Посадочный диск 2 соединен неподвижно с передаточным звеном, например, звездочкой 8, которая посредством передачи 9 связана со звездочкой 10, неподвижно закрепленной на оси сферического дискового сошника 6.Плоскость зоны контакта посадочных дисков составляет с плоскостью сферического ди. скового сошника угол а. На оси 11 расположены отклоняющие ролики 12. Привод посадочцых дисков 1 и 2 осуществляется от сферического дискового сошника б передачей 9.Посадочный аппарат работает следующим образомПри поступательном движении агрегата сферический диск б прокладывает посадочное место - щель, бороздку, - ширина которого, в зависимости от размера...

Номер патента: 422372

Опубликовано: 05.04.1974

Авторы: Крыжко, Мар, Мусиенко, Окороков

МПК: A01C 11/02

Метки: аппаратф0, посадочный

...в частности к посадочным аппаратам машин для высадки корнеплодов.Известны посадочные аппараты, включающие приспособление для направления посадочного материала в почву и транспортирующее устройство для подачи посадочного материала в это приспособление.Недостаток этих аппаратов в том, что оци малопроизводительны. Кроме того, большой процент ручного труда оказывает отрицательное влияние па качество посадки.С целью повышения производительности путем снижения затрат ручного труда, в предлагаемом аппарате указанное приспособление выполнено в виде вертикально установленной трубы с окном для подачи в нее посадочного материала, снабженной размещенным в цей дшгжущимся возвратно-поступатсльцо выталкивателем, а транспортирующее устройство сделано в...

Номер патента: 422373

Опубликовано: 05.04.1974

Авторы: Браду, Лукашевич

МПК: A01C 11/02

Метки: 4ты, аппарата, высаживающего, захв, подачи, посадочной, прививок

...в борозду, проделанную сошником 13. Сажальщик отделяет из кучи прививок в бункере одну из цих и черенок, скользя по направля 1 ощим планкам 2, подается в захваты б подающего механизма. Захваты имеют форму вилки, образованной плоскимц г 1 ружицамп, Один ко 1 нщ которых является 11 аправляющи 11, а другой - жестко закреплен На ЛУЧЕ а.рабочей п спсчения совпадения захватом б с оверхцостью направляющих планокпри остановке дисков 4 один из дисков содержит шайбу 14 (см. фиг. 3) с отверстиями. По этим отверстиям подпружиненным шариком 15 фиксируется положение дисков, а следовательно. и захватов. Привод подающего механизма осуществляется от механизма вращения высаживающего аппарата посредством кулачка 1 б, коромысла 17 с пружиной 18 и...

Номер патента: 423425

Опубликовано: 15.04.1974

Авторы: Дмитриев, Ленинградска, Орлов, Помогаев, Цыпук

МПК: A01C 11/02

Метки: лесопосадочная, машинав, птбт

...штанга 11 с захватом 12. На штанге 11 закреплен якорь 10 13 и возвратная пружина 11.На рычаге 4 укреплен ролик 15, которыйвзаимодействует с кулачком 16.Кулачки 8 и 16 закреплены на валу 17, соединенном с валом отбора мощности трактора.15 Устройство 18 обеспечивает подачу ссянцсвв захват 12 известными способами. Для открытия захвата при зарядке сеянцем имеется упор 19, а для открытия захвата после заделки корневой системы сеянца - упор 20. Рас крывающий рычаг 21 захвата 12 служит длявзаимодействия с упорами 19 и 20.Для заделки корневой системы имеютсяподпружиненные катки 22.Лесопосадочная машина работает следую щим образом.При движении машины вал 17 приводитсяво вращение от вала отбора мощности трактора. Под действием кулачка 16 и...

Номер патента: 426616

Опубликовано: 05.05.1974

МПК: A01C 11/02

Метки: лесопосадочной, машине, подачи, сеянцев

...включает шток 17, расположенный в направляющих 18, и возвратную пружицу 19. Один конец штока сцабкец пружинным зажимом 20, а другой - шаровой опорой 21, непосредственно взаимодействующей с лекальцой дорожкой толкателя. Подающий механизм служит для передачи сеяццев из накопителя в высаживаюший мехацизм 22. Привод механизмов устройства осушествляет трансмиссия 28.Устройство работает следующим образом.Отделитель 4 подает вертикальцо устацовленные сеяццы из буцкера к накопителю по одному. В это время шток 8 перемещает каретку 10 с вилкой 18 цавстречу движущемуся сеяццу, При встрече с цим вилка, поворачиваясь на шарнире, отклоняется и проходит мимо сеянца, Пройдя сеянец, она под действием пружины 15 возвращается до упора 14, а шток 8...

Номер патента: 429766

Опубликовано: 30.05.1974

Авторы: Всесоюзный, Шевелев

МПК: A01B 13/02, A01B 49/04, A01C 11/02 ...

Метки: комбинированный, орган, посева, почвы, рабочий

...и качества положена натличающии ы фрезы имею 1Изобретение относится к сельскохозяйственному машиностроению.Известны комбинированные рабочие органы для обработки почвы и посева, содержащие фрезу и сошник, последовательно установленные на раме. Однако частое выглубление сошника при встрече с корнями деревьев и удаление плодородных горизонтов почв отрицательно сказываются на качестве обработки почвы.С целью повышения эффективности качества обработки почвы в предлагаемом комбинированном рабочем органе ось фрезы расположена наклонно к направлению движения, а ее режущие элементы имеют форму тарельчатых ножей.На чертеже схематически показан комбинированный рабочий орган.Рабочий орган содержит раму 1, на которой последовательно установлены...

Номер патента: 435780

Опубликовано: 15.07.1974

Авторы: Дмитриев, Ленинградска, Орлов, Помогаев, Цыпук, Якимчук

МПК: A01C 11/02

Метки: лесопосадочная

...машины закреплены упоры 16 и 17, положение которых можно регулировать.Вал 4 установлен в подшипниках 18 и 19 и соединен с валом отбора мощности трактора или с опорным колесом лесопосадочной машины с целью получения постоянной скорости вращения в зависимости от скорости движения агрегата.В штанге 6 круглого сечения выбран продольный паз 20 (см. фиг. 2), через который проходит трос 8, прикрепленный к проушине 21. Ролик 9 направляет трос и одновременно фиксирует штангу от поворота, Рычажок 22 служит для управления раскрыванием захвата 7 при зарядке его сеянцем и при высадке,Устройство работает следующим образом.Под действием кулачка 3 рычаг 1 поднимается в положение 1, где происходит зарядка захвата сеянцем, например, от автомата...

Номер патента: 435781

Опубликовано: 15.07.1974

Авторы: Долидзе, Сихарулидзе, Чихладзе

МПК: A01C 11/02

Метки: аппаратгл, ивпtjiisuslui, посадочный

...перекрывается заслонкой 4, прикрепленной к рычажному механизму, состоящему из двух дву плечих рычагов 5 и 6, соединенных шатуном 7. Привод механизма осуществляется от взаимодействия плеча рычага 6 с кулачком 8, находящимся на прикатывающем катке 9, В верхней и средней части к желобу жестко прикреплены друг над другом пружинчатые планки 10. Для возвращения рычажного механизма в исходное положение служит прукина 11.Работает аппарат следующим образом, Сажальщики поочередно бросают сеянцы в желоб корнями вниз, При этом сеянец снизу удерживается заслонкой, а сверху - пружинчатыми планками. При движении машины кулачок 8 отклоняет рычаг 6, который отодвигает заслонку 4 вперед. Сеянец падает на дно борозды, пружинчатые планки отодвигают вперед...

Номер патента: 436634

Опубликовано: 25.07.1974

Автор: Гаркуша

МПК: A01C 11/02

Метки: корнеплодов, посадки

...контактирующим с эксцентриком 32, 11 еред бороздорасширителем 22 установлен бороздораскрыватель 36,Привод узлов машины осуществляется от вала отбора мощности 37 трактора, через редуктор 38, цепь 39, звездочку 40 и пень 41.1-12 раме 1 установлен оупкер 42.На машине может быль усано 13 лспо устройство для внесения удобрений,Во Время работы малины бороздообразователем образуется борозда, Вращение от вала отбора мо.цности передается через редуктор, цепи 39 и 41 на ьал 9, иращаОщи 3 звездочку 8, и эксцентрик 32. Звездочка 8 через цепь 7 передает вращение звездочка 6, которая шатуном 5 опускает посадочный конусообразны 1 стьорчатып орган. Качающийся Дычс 3 г 31, ВзапмодспстВую 1 цпп с эксцспт 13 пком 32, заглубляет бороздорасширптсль В...

Номер патента: 438381

Опубликовано: 05.08.1974

Авторы: Богинский, Всесоюзный, Крыжко, Мар, Мусиенко, Сахарной

МПК: A01C 11/02, A01C 7/20

Метки: а1изобретение, заде, заделки, известны, конструкциям, корней, корнейс, культур, маточных, машиностроению, относится, сельскохозяйственному, устройств, устройства, частности

...желоба, основачиями обращенными 20 во внутреннюю полость корпуса. С целью направленной подачи корней маточников в посадочную щель к корпусу жестко прикреплена направляющая труба, установленная с обратным углом наклона к направлению движения. 25На фиг. 1 изображено устройство для заделки корней маточников, вид сбоку; на фиг. 2 в разр по А - А на фиг. 1; на фиг. 3 - схема перемещения почвы при заделке корчей, вид сверху. 30 Устройство состоит из корпуса 1 с боковинами 2, к которым прикреплены регулируемые заделывающие пластины 3. В боковинах выполнены прорези 4, снабженные желобами 5. Желоба имеют возможность регулировки по высоте, а основаниями они обращены во внутреннюю полость корпуса. Кроме того, к корпусу прикреплена труба 6,...

Номер патента: 438382

Опубликовано: 05.08.1974

Авторы: Изобретени, Ратьковский

МПК: A01C 11/02, A01C 7/20

Метки: посадочной, сошник

...борозды, образуемой сошником, между боковинами в передней части установлена по высоте рыхлительная лапа.На фиг. 1 изображен предлагаемый со вид сбоку; на фиг. 2 - то же, вид свор Сошник состоит из корпуса 1, ножа 2, прикрепленного к боковинам 3 с рыхлителями 4 почвы, установленными на валу 5 с возможностью поворота, и рыхлительной лапы 6, заключенной между боковинами в передней части сошника. Рыхлители почвы расположены в прорезях 7 задней части боковин ступенчато, и длина их уменьшается ко дну борозды. Рыхлительная лапа размещена между боковинами с возможностью регулировки по высоте.Сошник работает следующим образом.Сошник при движении образует посадочную щель. Рыхлители 4 почвы, выполненные в виде стержней, имеющих в задней части...
