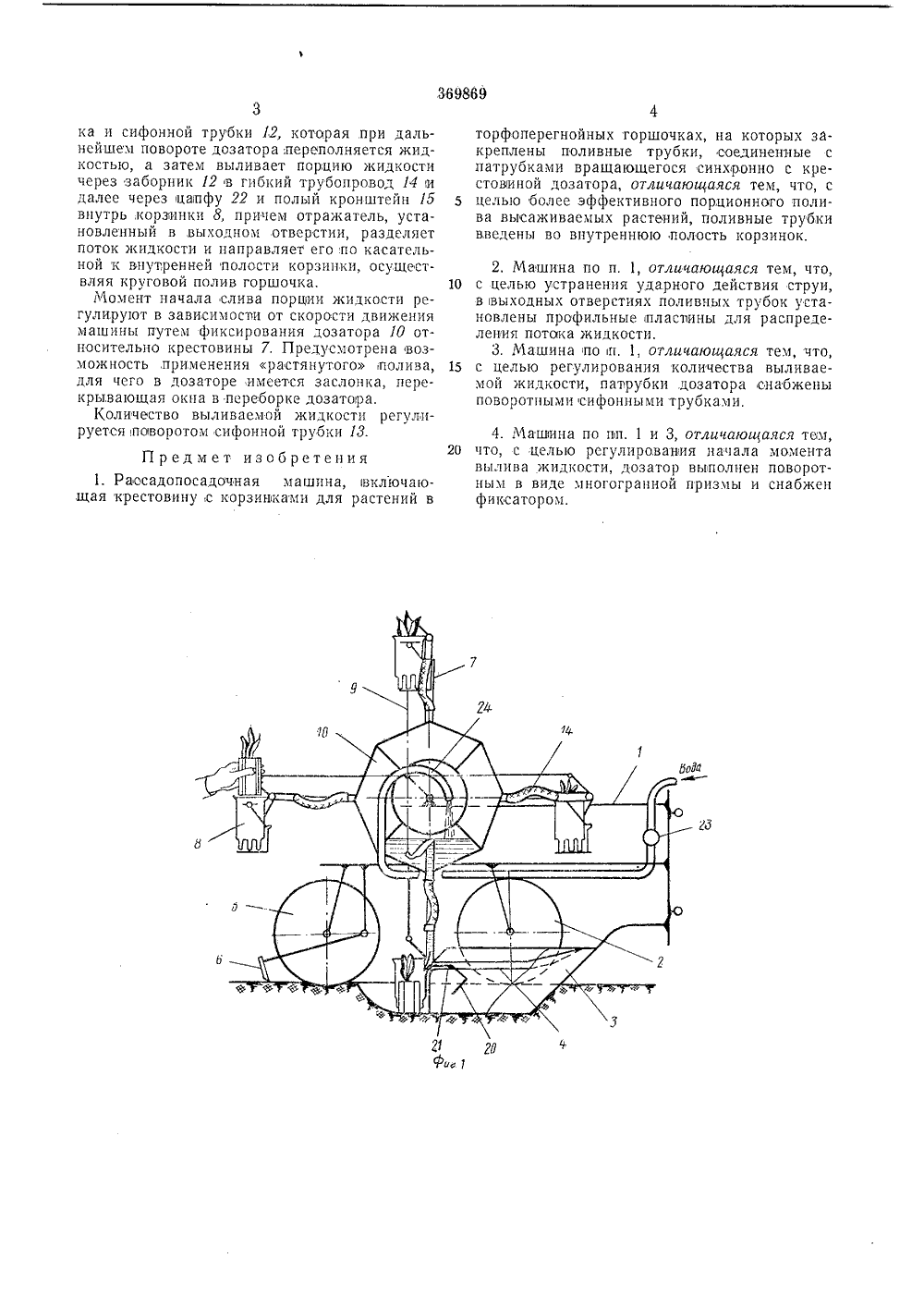

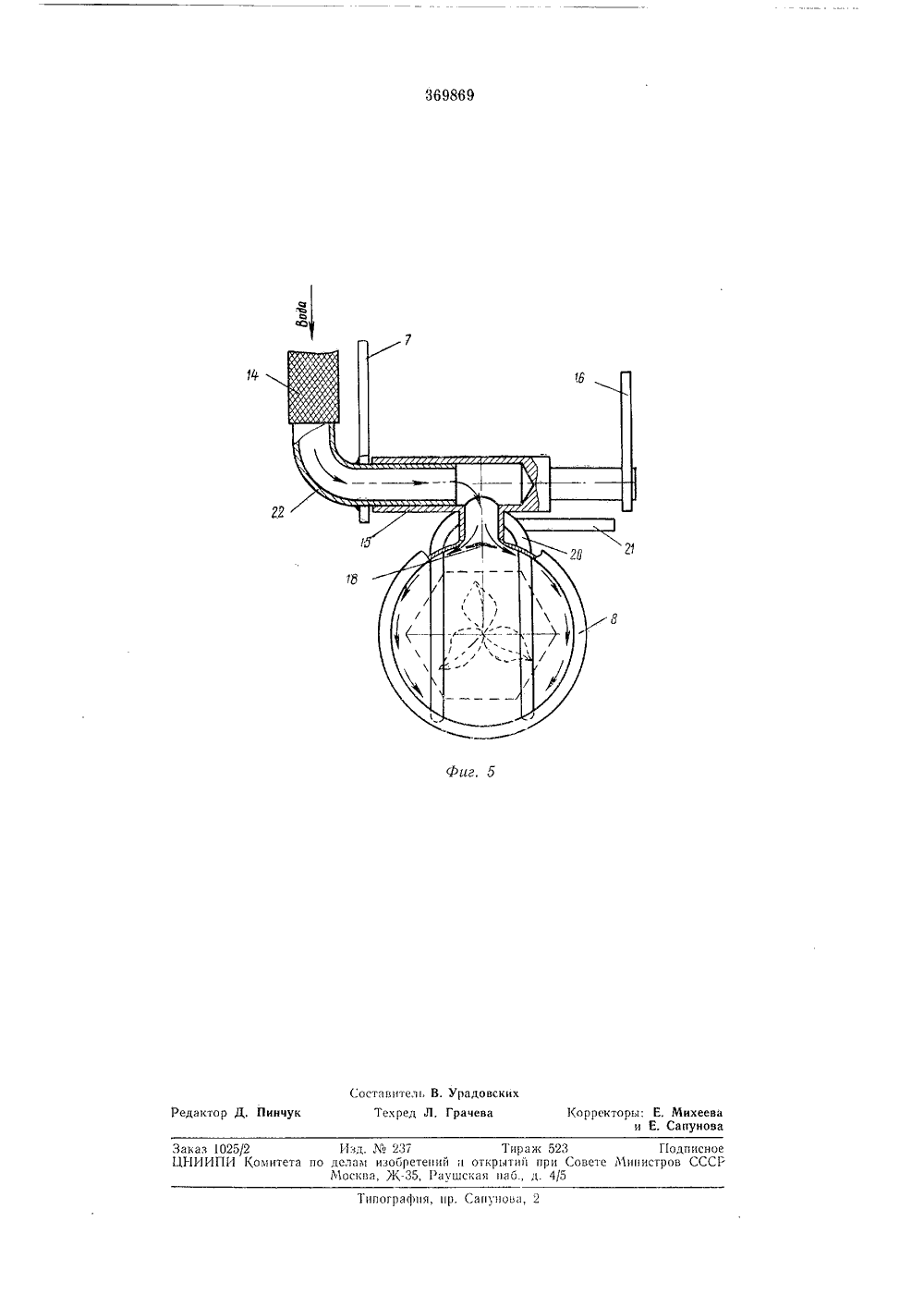

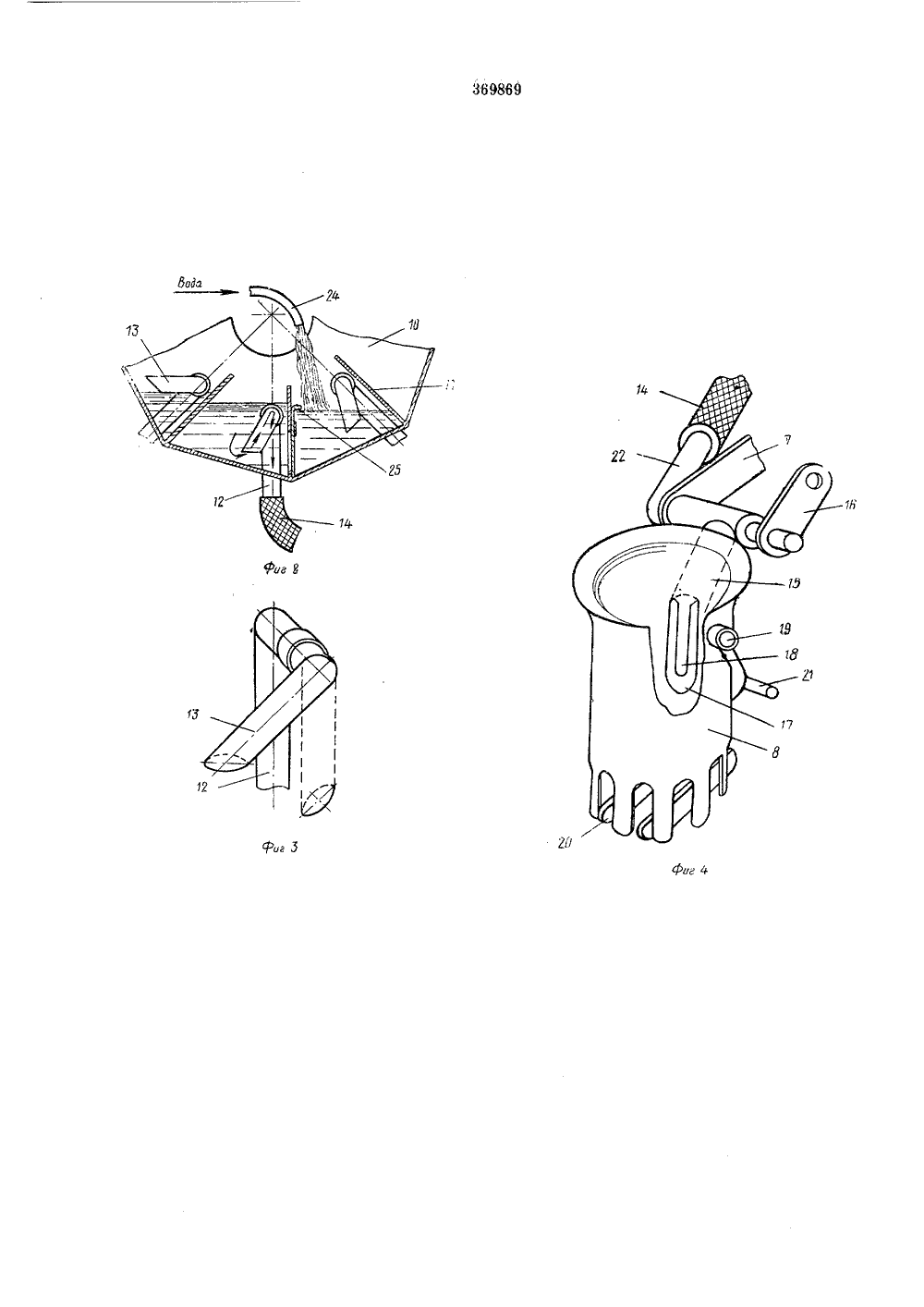

369869 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскив Социалистическил РеспубликЗависибтое от авт. свидетельстваЗаявлено 22,Х,1970 ( 1481765)30-15) М. Кл. А 01 с 11/02 с присоединением заявкиПриоритет Котвитет по делам изобретений и открытий при Совете Министров СССРУДК 631.332.87(088,8) Опубликовано 15.11.1973. Бюллетень11Дата опубликования описания 26.1 Ч.1973 Авторыизобретения О. К. Баженов и В. ф. Селевцев Свердловский сельскохозяйственный институтЗаявитель РАССАДОПОСАДОЧНАЯ МАШИНА Изобретение относится к сельскохозяйствен, ному машиностроению, в частности к машинам для высадки рассады в торфоперегнойных горшочках.Известные рассадопосадочные машины, включающие вращающуюся крестовину с корзинками для растений в торфоперегнойных горшочках, устройство для полива высаженных растений в виде трубок, закрепленных ца корзинках и сообщающиеся с дозатором жидкости, не обеспечивают эффективного порционного полйва высаживаемых растений, не устраняют ударного действия струи на них.В предложенной машине в отличие от известных поливные трубки введены во внутреннюю полость корзинок, а в выходных отверстиях их установлены профильные пластины для распределения потока жидкости.На фиг. 1 схематически изображена рассадопосадочная машина, вид сбоку; на фиг. 2 - дозатор жидкости, вид сбоку; на фиг, 3 - часть патрубка с сифонной трубкой; на фиг. 4 - корзинка посадочного аппарата в аксонометрии; на фиг. 5 - то же, вид сверху.Раосадопосадочцая машина состоит из рамы 1 с опорным колесом 2, к которой прикреплен сошник 8 с направляющей дорожкой 4, прикатьпвающий каток 5 и загортач б, На раме установлена вращающаяся крестовина 7 с корзинками 8 на концах ее лучей, удерживаемыми в вертикальном положении параллелограммцым механизмом 9. На крестовине 7 с возможностью поворота закреплен дозатор жидкости 10, имеющий перегородки 11, разделяющие его на отсеки, внутри которых разме щены заборнцки жидкости 12 с поворотнымитрубкамц 18 и гибкими трубопроводами, Корзинка 8 немеет полый кронштейн 15 с криво- шипом 1 б, в выходном отверстии 17 установлен отражатель 18. На корзинке ца осц 19 10 располоеа вилка 20 с пором 21. Лучи крестовины снабжены полыми цапфамц 22, один конец которых соедпгнец с трубопроводом 14 заборпика 12, а ца другой надет кронштейн 15 корзинки. Подача жидкости регулируется кра ном 28 и по трубопроводу 24 она подается вдозатор 10, В дозаторе имеется заслонка 25.Горшочки с растенцямц вкладывают в корзинки 8 вращающейся крестовины 7, где онц удерживаются от выпаданця вилкой 20. Прц 20 входе в сошники 8 упор 21 вилки 20 набегаетна направляющую дорожку 4, отходит назад и освобождает горшочек, опускающийся затем в борозду, образованную сошником, ц удерживается в вертикальном положении ушками 25 корзинки в момент обжапия прикатывающимцкатками 5,почвы вокруг горшочка. При дальнейшем повороте,крестовины 7 корзинка 8 освобождается от горшочка, вилка 20 опускается и становится в исходное положение, Вместе 30 с крестовиной 7 вращается ц дозатор жидкости 10, прц этом происходит заполнение отсека и сифонной трубки 12, которая при дальнейшем повороте дозатора лереполняется жидкостью, а затем выливает порцию жидкости через заборник 12 в гибкий трубопровод 14 и далее через цапфу 22 и полый кронштейн 15 внутрь,корзинки 8, причем отражатель, установленный в выходном отверстии, разделяет поток жидкости и направляет его по касательной к внутренней полости корзинки, осуществляя круговой полив горшочка.Момент начала слива порции жидкости регулируют в зависимости от скорости движения машины путем фиксирования дозатора 10 относительно крестовины 7, Предусмотрена возможность,применения растянутого полива, для чего в дозаторе имеется заслонка, перекрывающая окна в переборке дозатора.Количество выливаемой жидкости регулируется поворотом сифонной трубки 13.П р ед м ет изобретения1. Рассадопосадочная машина, включающая крестовину,с корзинками для растений в торфоперегнойных торшочках, на которых закреплены поливные трубки, соединенные с патрубками вращающегося синхронно с крестовиной дозатора, отличающаяся тем, что, с 5 целью более эффективного порционного полива высаживаемых растений, поливные трубки введены во внутреннюю полость корзинок.2. Машина по п. 1, отличающаяся тем, что, 10 с целью устранения ударного действия струи,в выходных отверстиях поливных трубок установлены профильные пластины для распределения потока жидкости.3. Машина по п, 1, отличающаяся тем, что, 15 с целью регулирования количества выливаемой жидкости, патрубки дозатора снабжены поворотными сифонными трубками.4. Машкина по пп. 1 и 3, отличающаяся тем, 20 что, с целью регулирования начала моментавылива жидкости, дозатор выполнен поворотным в виде многогранной призмы и снабжен фиксатором.369869Фиг. 5Составители В, Урадовских Редактор Д, Пинчук Техред Л, Грачева Корректоры: Е. Михееваи Е. СапуноваЗаказ 1025/2 Изд.237 Тираж 523 Подписное ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, нр. Сапуноьа, 2
