Патенты с меткой «программная»

Номер патента: 453672

Опубликовано: 15.12.1974

Авторы: Глазов, Никулин

МПК: G05B 19/406

Метки: программная, следящая

...переключающая схема 11 подключает сигнал зада.ния Уз к входу нуль-органа 5, на другой вход которого поступает с выхода цифро-аналогово го преобразователя 3 сигнал обратной связиУ,. В зависимости от знака рассогласования между сигналами Ь и У, выявляемого нуль- органом 5, логическая схема 2 настраиваег реверсивный счетчик импульсов 1 (по входам 25 + и- ) на режим сложения или вычигания импульсоввырабатываемых генератором 4 период повторения которого оггределяет ско рость временнои развертки сигнала сиз. При этом код в счетчике 1, а следовательно, и вы ходной сигнал цифро-аналогового преобразо453672 Составитель М. ГлазовРедактор Л, Цветкова Техред Т. Курилко Корректор Е, Кашина Заказ 48/8 Изд.1930 Тираж 760 Подписное ЦНИИПИ...

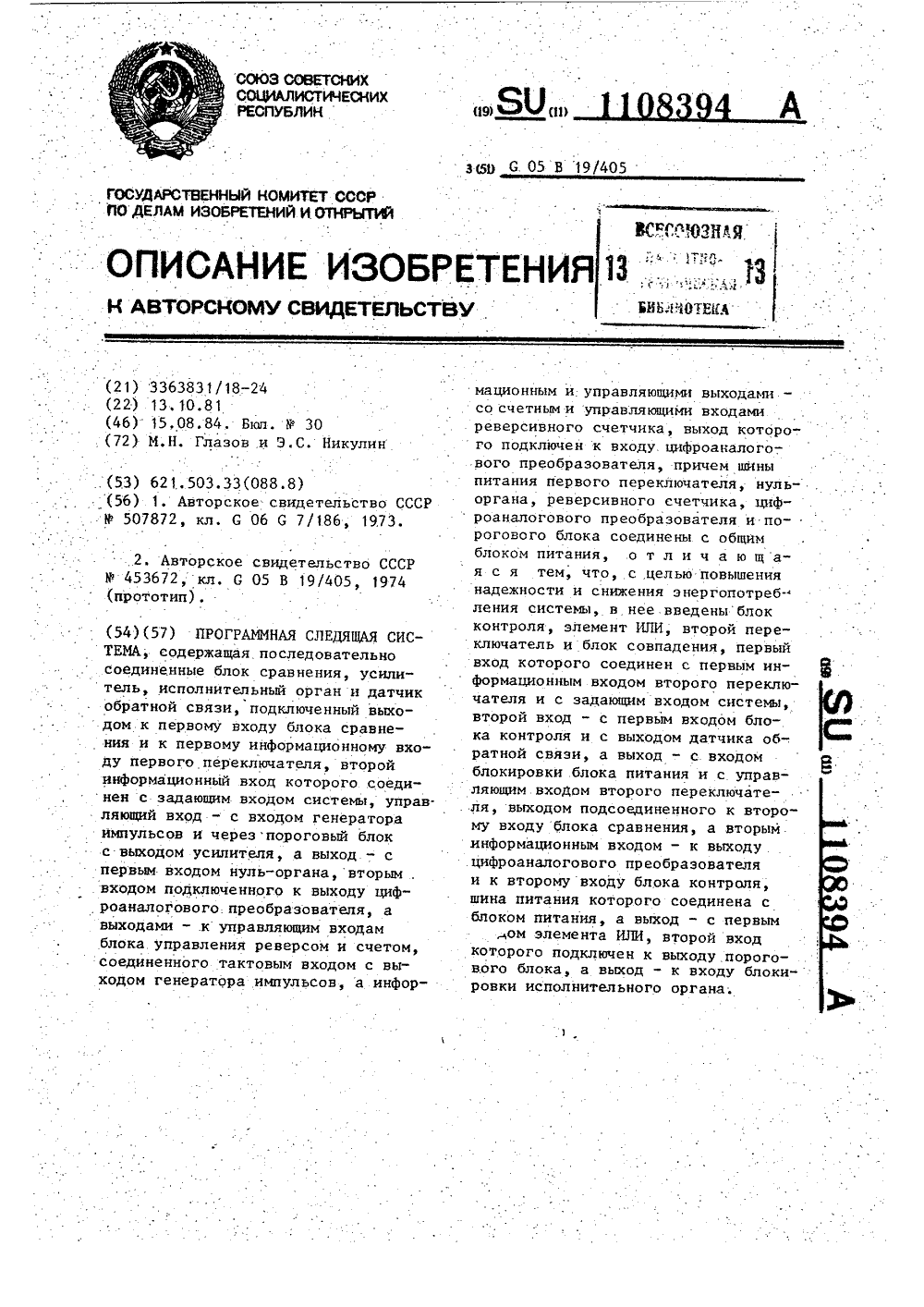

Номер патента: 1108394

Опубликовано: 15.08.1984

Авторы: Глазов, Никулин

МПК: G05B 19/406

Метки: программная, следящая

...3) происходит срабатывание блока 20 совпадения, благодаря чему с блока 16 подается питание на программное устройство 15 и блок 17 контроля. Одновременно переключатель 18 подключает выходной сигнал программного устройства 15 0 к входу блока 6 сравнения, Так как при подаче питания на устройство 15 входящий в него счетчик 1 может установиться в любое состояние, то в первый момент времени после подачи питания на выходе цифроаналогового преобразователя 3 возникает напряжение У Ф П =.О. Выявленное блоком 6 сравнения и усиленное усилителем 7 рассогласование между сигналами 0.1 и П приводит к срабатыванию порогового блока 10 и система переходит в режим записи начальных ус 11083945 10 15 20 25 ЗО 35 40 45 50 55 ловий в программное устройство...
