Устройство для выкапывания деревьев

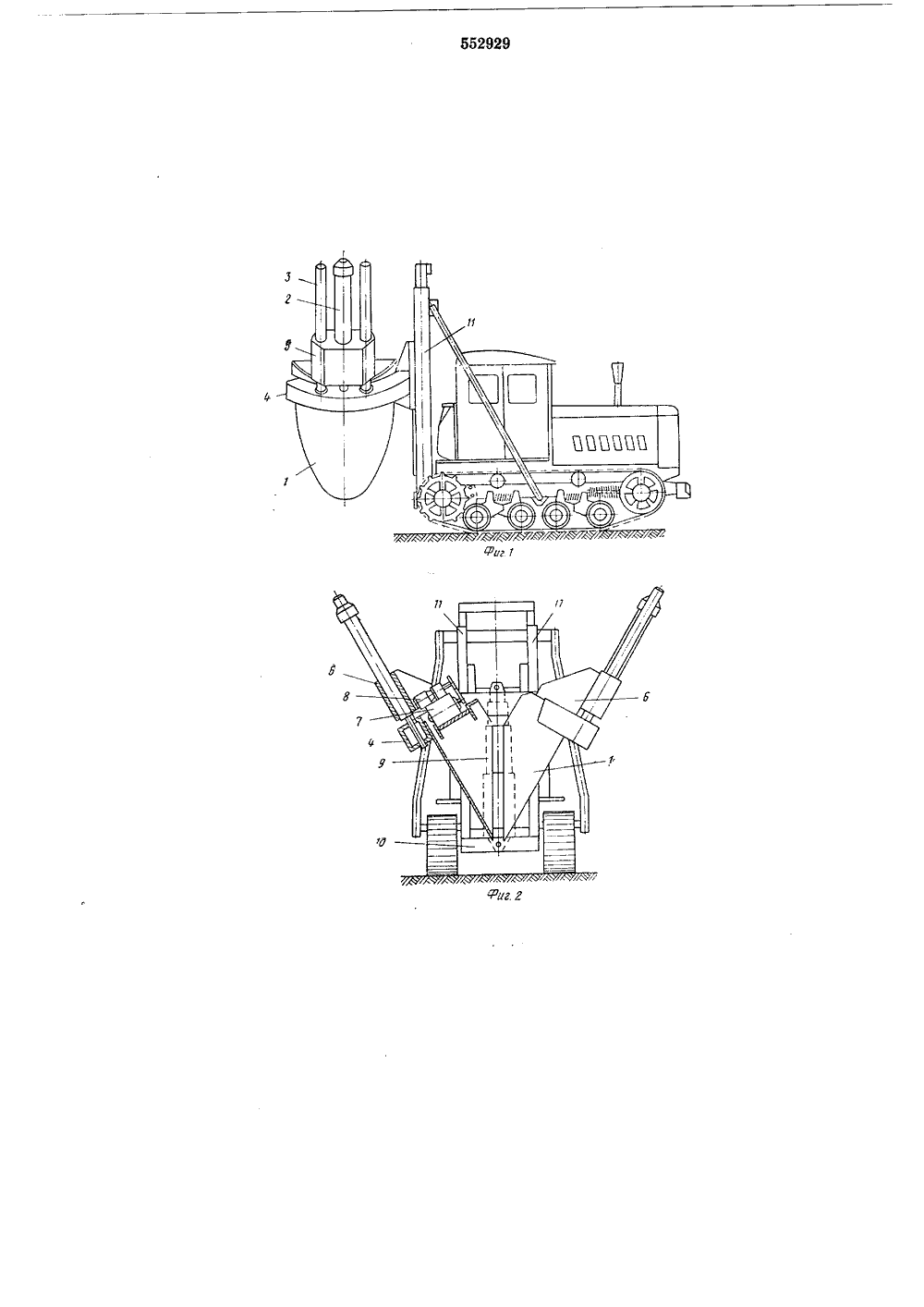

тио.х:.,фкцб етз , 1:-:;, ОП И И"Е ИЗОБРЕТЕНИЯ рц 552929 Союз Советских Социалистических Республикк АвтоРскомь свидитнльствь ви -в олнительное к ав 1) М, Кл г А 01 С 23(04 2) Заявлено 11.03,74 (21) 2005246/1 с присоединением заявки(23) Приоритет сударственный комитет вета Министров СССРта опубликования описания 28.04.77 72) Авторы изобретения, В, Петрунеккторско-техноло озяйства 71) Заявите скии институт чно-исследовательскии и конгородско ВЪКАПЪВАН ЕВЬЕ(54) УСТ РО ЯСТВО Изобретение нации работ в ства по перес городов и нас устройствам д Опубликовано 05.04.77. Б относится к области механисистеме коммунального хозяйдке деревьев при озеленении ленных пунктов, в частности к ля выкапывания деревьев. Известны устроиства для выкапывания деревьев, навешенные на базовую машину, включающие раму с опорным элементом и направляющими стержнями, на которых установлены кронштейны с прикрепленными к ним гидроцилиндрами и лопатами.В момент выкапывания дерева рама своими стойками опирается на грунт, а верхняя часть рамы располагается над кроной дерева. Лопаты, подвешенные посредством гидроцилиндров к раме, располагаются вокруг дерева.Такое устройство сложно в эксплуатации и не позволяет выкапывать деревья любой высоты и с любой кроной.Цель изобретения - расширение эксплуатационных возможностей устройства.Это достигается тем, что лопаты размещены с внутренней стороны опорного элемента, подвижно соединены с направляющими стержнями, жестко закрепленными на опорном элементе, и снабжены соединенными с ними вибраторами, при этом корпуса гидроцилиндров жестко прикреплены к лопатам, которые могут быть выполнены цилиндрической формы. Такое устройство имеет возможность выкапывать деревья различных размеров из засоренных, прочных и мерзлых грунтов,На фиг. 1 изображено устроиство для выка 5 пывания деревьев, вид сбоку; на фиг. 2 - тоже, вид сзади; на фиг. 3 - схема первоначального положения устройства перед выкапыванием дерева; на фиг, 4 - то же, в момент выкапывания; на фиг. 5 - выкапывание дерева10 из грунта; на фиг, 6 в нача погрузки деревав контейнер; на фиг. 7 в погруз дерева вконтейнер; на фиг. 8 в вытаскиван лопат изконтейнера; на фиг. 9 в захв контейнера лопатами; на фиг, 10 в подъ контейнера; на15 фиг. 11 в установ контейнера на автомобиль; на фиг, 12 - гидрокинематическая схемаустройства,Устройство для выкапывания деревьев, закрепляемое в задней части трактора, содер 20 жит две подвижные, сходящиеся под угломлопаты 1, каждая из которых является частью цилиндрической поверхности, гидроцилиндры 2 для перемещения лопат вдоль направляющих стержней 3, жестко прикреплен 25 ных к опорному элементу 4. Подвижное соединение лопат 1 с направляющими стержнями 3 выполнено при помощи направляющихкронштейнов 5, к которым неподвижно прикреплены корпуса гидроцилиндров 2 и косын 30 ки 6. На каждой лопате установлен вибратор25 30 35 40 37, приводимый в действие гидродвигателем 8 от гидросистемы трактора, Подъемный телескопический гидроцилиндр 9 шарнирно соединен с опорным элементом 4 и нижней планкой рамы 10 и служит для перемещения опорного элемента вместе с лопатами вдоль вертикальных стоек 11 рамы 10, которая неподвижно прикреплена к трактору. Устройство для выкапывания деревьев приводится в действие от гидросистемы трактора и управляется распределителем 12,Устройство работает следующим образом, Перед заведением ствола выкапываемого дерева во внутреннее пространство между лопатами опорный элемент 4 опускается с помощью гидроцилиндра 9 в крайнее нижнее положение до соприкосновения с землей (фиг. 3). Лопаты поднимаются вверх гидроцилиндрами 2. В этом положении лопаты касаются поверхности земли, а расстояние между режущими кромками лопат равно диаметру выкапываемого кома. При таком положении лопат трактор, на котором установлено устройство, подъезжает к дереву задним ходом так, чтобы дерево прошло в промежутке между лопатами, затем движение прекращается, гидроцилиндры 2 включаются в положение опускание лопат и включаются вибраторы (фиг. 4). Под действием вибратора и гидро- цилиндров лопаты погружаются на требуемую глубину, перерезая за один проход боковые и нижние корни дерева. После достижения нужной глубины вибраторы и гидроцилиндры 2 выключаются, и включается подъемный гидроцилиндр 9, под действием которого поднимается опорный элемент 4, несущий на себе лопаты вместе с комом земли. Во время работы гидроцилиндра 9 лопаты остаются в сведенном неподвижном состоянии относительно опорного элемента. Подняв лопаты, удерживающие ком с деревом над землей, трактор 4подъезжает к месту разгрузки (фиг. 5, 6) таким образом, чтобы лопаты с деревом находились над центром контейнера. Затем цилиндром 9 опорный элемент опускается в нижнее положение до соприкосновения концов лопат с дном контейнера. Включением гидроцилиндров 2 на подъем лопаты выводятся из внутреннего пространства контейнера, оставляя ком с деревом внутри контейнера. Для погрузки контейнера на автомобиль лопаты в разведенном состоянии опускают так, чтобы они располагались с наружной стороны контейнера. Затем гидроцилиндрами 2 лопаты прижимаются к стенкам тары и в этом положении удерживают контейнер при подъеме вверх с помощью гидроцилиндра 9. Гидроцилиндром 9 контейнер опускается на платформу автомобиля, затем лопаты разводятся гидроцилиндрами 2, и контейнер с деревом и комом остается на платформе автомобиля,Формула изобретения 1, Устройство для выкапывания деревьев, навешенное на базовую машину, включающее раму с опорным элементом и направляющими стержнями, на которых установлены кронштейны с прикрепленными к ним гидроцилиндрами и лопатами, отличающееся тем, что, с целью расширения эксплуатационных возможностей устройства, лопаты снабжены вибраторами, размещены с внутренней стороны опорного элемента и подвижно соединены с направляющими стержнями, последние жестко закреплены на опорном элементе, а корпуса гидроцилиндров жестко прикреплены к лопатам.2. Устройство по п. 1, отличающееся тем, что лопаты выполнены цилиндрической формы.552929 Риг;2 Составитель А, Чистякова Техред А, Камышникова Корректор О, Данишева Редактор Н. Скворцова Типография, пр, Сапунова, 2 Заказ 791/6 Изд. 499 Тираж 775 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5
