Програмный генератор

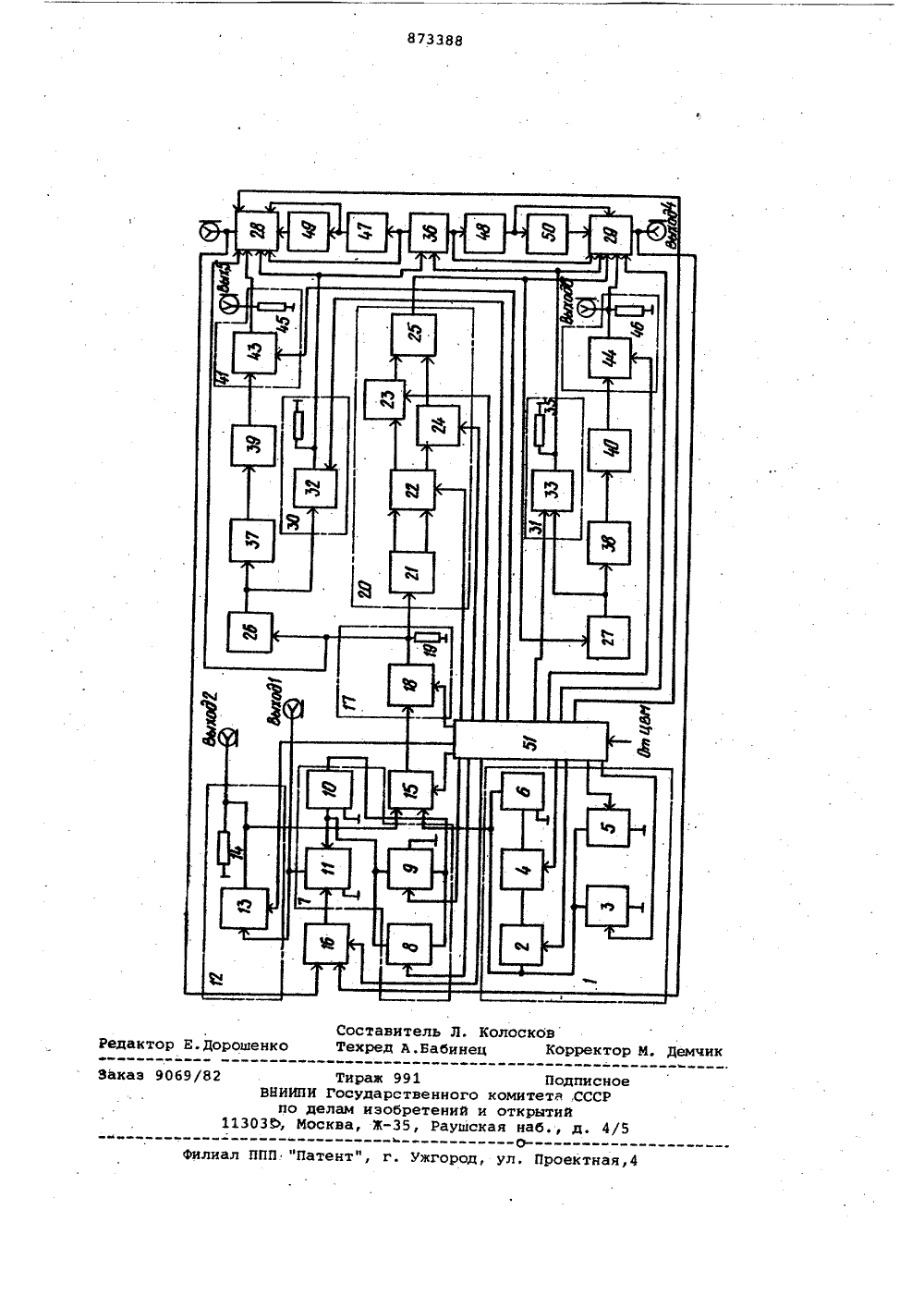

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТЕЛЬСТВУ Союз Советскик Социалистических(51)М, Кл,з с присоединением заявки Йо Государствеииый комитет СССР по дедам изобретеиий и открытий(088. 8) Дата опубликования описания 15. 10. 81(54)ПРОГРАММНЫЙ ГЕНЕРАТОР Изобретение относится к радиотехнике, предназначено для получения программно управляемых от цифровойвычислительной машины (ЦВМ) модулированных и немодулированных высокочастотных колебаний, низкочастотных сигналов и постоянных напряжений, и может быть использовано в автоматических информационно-измерительных системах, в автоматизированных системах контроля различного радиоэлектронного оборудования, в авто- . матических системах управления и связиИзвестен высокочастотный генератор сигналов, содержащий низкочастотный задающий блок, выполненный по ВС-схеме, и высокочастотный задающий блок, выполненный по индуктивной терхточечной схеме с контуром в це.пи сетки лампы, широкополосный усилитель, собранный по схеме двух- каскадного широкополосного усилителя с анодной противосвязью, аттеню-, атор и переключатель, осуществляю-; щий переключение со схемы ВС-генератора на индуктивную трехточечную схему 11.В данном генераторе отсутствует возможность программного управления от цифровой вычислительной машиныамплитудой, частотой, фазой и Формойвыходных сигналов.Наиболее близким по техническойсущности к предлагаемому являетсяуправляемый от ЦВМ программный генератор периодических сигналов ипостоянных напряжений, содержащийзадающий блок, выполненный из усилителя и подключенный между его входом и выходом фазирующей 8 С-цепитипа моста Вина, составленной издвух преобразователей "код-емкость",и двух преобразователей "код-сопро 151 тивление", преобразователь фкодсопротивлениеф аттенюатора сигналовсинусоидальной формы, подключенныйсвоим входом к выходу усилителя, асвоим выходом - входу Фазовраща-: 20 теля, выполненного в составе после 1 довательно соединенных квадратурногорасщепителя фазы, коммутатора квадрантов, двух преобразователей "код напряжение" и суммирующего каскада, 25 два формирователя импульсов прямоугольной формы типа "меандр" подкпюченные своими входами соответст-венно к входу и выходу фазовращателя, а своими выходами - к входам 30 дифференцирующих цепей н к входампреобразователей "код-сопротивление" аттенюаторов импульсов прямоугольной формы, два формирователя импульсов пилообразной формы, подключенные своими входами к выходам диференцирующих цепей, а своими выходами - к входам преобразователей "код-сопротивление" аттенюаторов импульсов пилообразной формы, сумматор импульсов, подключенный своими входами к выходам преобразователей "код-сопротивление" аттенюаторов импульсов прямоугольной формы, а своими выходами " к входам ограничителей полярности, выходы которых, в свою очередь, соединены со входами фильтрующих цепей, два.коммутатора выхода, подключенные своими входами соответственнр к входу .и выходу фазо-. ,вращателя,к выходам преобразователя фкод"сопротивление" аттенюаторов импульсов прямоугольной и пилбобразной Форм к выходам сумматора импульсов к выходам ограничителей полярности, к выходам фнльтрующих цепей, н регистр памяти, выходы которого подключены к управляющим входам преобразователей "код-емкость", "кодсопротивление", "код-напряжение", коммутатора квадрантов, коммутаторов выхода (,2.Задающий блок данного генератора, выполненный по ВС-схеме предназначен только для работы в диапазоне звуковых и ультразвуковых частот, поскольку в диапазоне более высоких частот (от сотен кГц до единиц, десятков и сотен МГц) технические характеристики ВС-генератора намного хуже, чем у С-генераторов,колеба" тельные системы которых обладают ярко выраженными резонансными свойствами, высокой избирательностью и добротностью. Кроме того, в известном генераторе отсутствуют модуляция выходных колебаний низкочастотными сигналами.Целью изобретения является увеличение функциональных возможностей программного генератора путем осу.ществления модуляции высокочастотных колебаний низкочастотными сигналами и расширения диапазона частот выходных сигналов в сторону более высоких частот.Поставленная цель достигается тем .что в программный генератор, содержащий низкочастотный задающий бло, выполненный из усилителя низкой частоты и подключенной между его входом и выходом фазирующей йС-цепи типа моста Вина, составленной из первого и второго преобразователей шкод-емкостью, первого и второго преобразователей "код-сопротивление", преобразователи "код-сопротивлениефат- тенюатора высокочастотных колебаний, аттенюатора сигналов синусоидальнойформы, первого н второго аттенюаторов импульсов прямоугольной Формы, первого и второго аттенюаторов импульсов пилообразной формы, подключенного своим входом к выходу преобразователя "код-сопротивление"аттенюатора сигналов синусоидальной формы, фазовращатель, выполненный в составе последовательно соединенных друг с другомквадратурного расщепителя фазы,коммутатора квадрантов, двух преобразователей "код-напряжение" и суммирующего каскада, первый н второй формирователи импульсов прямоугольной Формы типа "меандр", подключенные своими вхоДами соответственно к выходу преобразователя "код-сопротив ление" аттенюатора сигналов синусоидальной формы и к выходу суммирующего каскада фаэовращателя, а своими выходами - к входам преобразователей "код-сопротивление" первого и второ го аттенюаторов импульсов, прямоугольной формы и к входам первой и второй дифференцирующих цепей, первый и второй Формирователи импульсов пилообразной формы, подключенние свои ми входами к выходам первой и второйдифференцирующих цепей, а своими выходами - к входам преобразователей"код-сопротивление" первого н второгоаттенюаторов импульсов пилообразнойФормы, сумматор импульсов, соединенный своими первым и вторым входамис выходами преобразователей "кодсопротивление" первого и второго аттенюаторов импульсов прямоугольнойформы, первый и второй ограничителиполярности, соединенные своими входами с первым и вторым выходами сумматора импульсов, первую и вторуюФильтрующие цепи, соединенные своимивходами с выходами первого и второго 40 ограничителей полярности, первыйкомкутатор выхода, соединенный своимвходом с выходами преобразователей"код-сопротивление" аттенюатора сигналов синусоидальной формы, первого 45 аттенюатора импульсов прямоугольнойформы, первого аттенюатора импульсовпилообразной Формы - с первым выхо-.дом сумматора импульсов - с выходомпервого ограничителя полярности О с выходом первой фильтрующей цепиъвторой коммутатор выхода .соединенный своим входом с выходами преобразователей "код-сопротивление" второго аттенюатора импульсов прямоугольной фоРмы, втоРого аттенюатора импульсов пилообразной формы - с выходом суммирующего каскада фаэовращателя - с вторым выходом сумматораимпульсов - с выходом второго ограничителя полярности - с выходом 60 второй Фильтрующей цепи, и регистрпамяти, подключенный одними иэ своихвыходов к управляющим входам преобразователей "код-емкость", "код-сопротивление,", "код-напряжение", ком мутатора квадрантов и коммутатороввыхода, введены третий преобразователь "код-емкость", преобразователь"код-индуктивность", усилитель высокой частоты, блок модуляции и усиления мощности, первый и второй управляемые переключатели, вход и выход третьего преобразователя "кодемкость" соединены со входом и выходом преобразователя "код-индуктивность", средний отвод которого заземлен, и подключены к входу и выходу усилителя высокой частоты, выходкоторого соединен с высокочастотнымвходом блока модуляции и усилениямощности, подключенного своим выходом к входу преобразователя "кодсопротивление" аттенюатора высокочастотных колебаний, соединенногосвоим выходом с первым входом первого управляемого переключателя, соединенного вторым входом с выходомусилителя низкой частоты, а своим 20выходом - с входом преобразователя"код-сопротивление" аттенюатора сигналов синусоидальной Формы, выходвторого управляемого переключателясоединен с модулирующим входом блока 25модуляции и усиления мощности, аего первый и второй входы соединеныс выходами первого и второго коммутаторов выхода, в свою очередь, управляющие входы третьего преобразователя "код-емкость", преобразователя"код-индуктивность" первого и второго управляемых переключателей соединены с одними выходами регистра памяти.35На чертеже представлена структурная схема предложенного генератора.Схема включает низкочастотньйзадающий блок 1, посредством которого вырабатываются низкочастотные си-.нусоидальные колебания, содержащий 40в качестве элементов фаэирующейКС-цепи, соединенные по схеме мостаВина, первый и второй преобразователи 2 и 3 "код-емкость" и первый ивторой преобразователи 4 и 5 "кодсопротивление", а в качестве усилительного элемента - усилитель 6 низкой частоты с включенной в негоцепью частотно-независимой отрицательной обратной связи. Высокочастотный задающий блок 7, посредствомкоторого вырабатываются высокочастот-,ные синусоидальные колебания и осуществляется модуляция высокочастотных колебаний низкочастотными сигналами, выполнен в составе третьегопреобразователя 8 "код-емкость",преобразователя 9 "код-индуктивность",усилителя 10 высокой частоты и блока11 модуляции и усиления мощности.Ос-лабление амплитуды высокочастотных 60колебаний осуществляется посредствоматтенюатора 12 высокочастотных колебаний, выполненного по Г-образнойсхеме и состоящего из преобразователя 13 "код-сопротивление" и постоян ного резистора 14. Переключение высокочастотного и ниэкбчастотного задающих блоков производится первым управляемым переключателем 15, а переключение модулирующих сигналов - вторым управляемым переключателем 16. Из третьего преобразователя 8 шкод-емкость", преобразователя 9 "код индуктивность" и усилителя 10 высокой частоты образована высокочастотная автоколебательная система, выполненная по индуктивной трехточечной схеме. Дляэтого вход и выход третьего преобраэователя 8 "код-емкость" соединены с входом и выходом преобразователя 9 "код-индуктивность", средний отвод которого заэемлен, и подключенык входу и выходу усилителя 10 высокой частоты. Усилитель 10 высокой частоты подключен своим выходом к высокочастотному входу блока 11 модуляции и усиления мощности, выходкоторого соединен с первым выходным гнездом (выходмощных высокочастотных колебаний для подклюЧения антенно-Фидерного устройства) и с входомпреобразователя 13 1 код-сопротивление".аттенюатора 12 высокочастотных колебаний, подключенного своим выходом ко второму выходному гнезду (выход ослабленных высокочастотных колебаний для подключения проверяемой аппаратуры) и к первому входу первого управляемого переключателя15, соединенного вторым входом с выходом усилителя 6 низкой частоты.Выход второго управляемого переключателя 16 соединен с модулирующим входом блока модуляции и усиления мощности 11.Преобразователи 2,3 и 8 "код-емкость" выполнены в виде набора двоично-взвешенных постоянных конденсаторов, преобразователь 9 "код-индуктивность" - в виде набора двоично-. взвешенных индуктивностей (катушка индуктивности с большим числом отводов), а преобразователи 4,5 и 13 шкод-сопротивление" - в виде набора двоично-взвешенных постоянныхрезисторов, и содержат собранные наполевых транзисторах электронныеключи для коммутации конденсаторов,индуктивностей и резисторов в соответствии со значением двоичного кода. Усилитель низкой частоты 6 выполнен на полевых транзисторах по двухкаскадной схеме с тЕрмистором в цепи отрицательной обратной связи. Усилитель 10 высокой частоты представляет собой высокочастотный транзисторный каскад с заземленным опорным выводом.Блок 11 модуляции и усиления мощности выполнен на мощных вы-, сокочастотных транзисторах и имеет высокочастотный и модулирующийвходы, общий . выходной вывод икоммутатора 22 квадрантов. Коммутатор квадрантов 22, посредством которого осуществляется переключение квадратурных сигналов с разнофазных выходов квадратурного расщепителя фазы, что дает дополнительный,сдвиг ва 180 ф и обеспечивает таким образом расширение диапазона воспроизведения фазовых сдвигов фазовращателя до.360 ф, выполнен в виде ключевых электронных схем, собранных на полевых транзисторах.Преобразователи 23 и 24 "код-напряженые", предназначенные для кэме 35 40 45 кения амплитуд квадратурвых, сигналов,согласно поданными на их управляющие входы кодам установки уровней напряженый, выполнены в Виде многораэ Ь рядных резксторных делителей к поразрядносвязанных с ными логических ключевых схем, собранных на полевых транзясторах.Суммирующий каскад 25,предназначенный для сложения квадратурных сигналв амплитуды которых ыэмекекы преобразователями 23 к 24 "код-напряжением в заданном кодами отношении к получения на его выходе суммарного, сдвинутого по фазе сигнала, собран вЬ по схеме с общей активной нагрузкойВыходы преобразователя 18 фкоднапряженкеф и суммирующего каскада 25 соединены соответственно с входамы первого и второго формирователей 26 заземленный опорный вывод. Управляемые переключатели 15 и 16 представляют собой ключевые схемы для беэконтактного переключения аналоговых сигналов, собранные на полевых транзисторах, Ослабление амплитуды сигналов синусоидальнрй формы производится посредством подключенного на выходе первого управляемого переключателя 15 аттенюатора 17 сигналов синусоидальной Формы, выполненного по Г-образной схеме и состоящего иэ преобразователя 18 "код-сопротивление", схема которого аналогична схемам преобразователей 4,5 и 13, и постоянного резистора 19.Сдвиг синусоидального сигнала по фазе в.пределах от О. до 360 ф осуществляется путем использования Фазовращателя 20, состоящего из последовательно соединенных друг с другом квадратурного расщепителя.фазы 21, 20 коьеюутатора 22 квадрантов, преобразователей 23 и 24 "код-напряжением и суммирующего каскада 25.Квадратурный расщепитель фазы 21, предназначенный для преобразования р 5 входного синусоидального сигнала в два синусоидальных сигнала, сдвину- тых по фазе на 90 во всем диапазоне частот, собран из двух операционных логарифмических усилителей с фаэорасщеплякщкми цепочками, входы которых объединены вместе, а выходы подключены к соответствующим входам и 27 прямоугольных импульсов типа "меандр", каждый из которых выполнен по схеме триггера Шмитта, и одновременно соединены с одними из входов первого и второго коммутаторов 28 и 29 выхода.Коммутаторы 28 и 29 выхода представляют собой ключевые схемы для бесконтактного переключения аналоговых сигналов, собранные на полевых транзисторах. Выходы первого и второго коммутаторов 28 и 29 вывода соединены с первым и вторым входами второго управляемого переключателя 16 и с третьим и четвертым выходными гнездами. Выходы первого и второго Формирователей 26 и 27 прямоугольных импульсов типа "меандр".через первый и второй аттенюаторы 30 и 31 сигналов прямоугольной формы, выполненные по Г-образной схеме и состоящие из преобразователей 32 и 33 ".код-сопротивление" н постоянных резисторов 35 и 34, соединены с одни" ми иэ входов первого и второго коммутаторов 28 и 29 выхода и с первым и вторым входами сумматора 36 импульсов, выполненного по схеме с двумя активными нагрузками.Схемы преобразователей 32 и 33 аналогичны схемам преобразователей 4, 5 и 13.Одновременно, выходы первого и второго Формирователя 26 и 27.прямоугольных импульсов типа "меандр" через первую и вторую дифференцирующие цепи 37 и 38, каждая из которых пред" ставляет собой Г-образную схему иэ последовательно включенного конденсатора и параллельно подключенного резистора, зашунтированного полупроводниковым диодом, соединены со вхо" дами первого и второго формирователей 39 ы 40 пилообразных импульсов. Каж-. дый из формирователей 39 и 40 выполнен по фаитастронвой схеме. В свою очередь, выход первого и второго формирователей 39 и 40 пилообразных импульсов через. первый и второй аттенюаторы 41 и 42 импульсов пилообразной Формы, выполненные по Г-образной схеме и состоящие из преобразователей 43 и 44 шкод-сопротивлением, постоянных резисторов 45 и 46, соединены с одними из входов первого и второго коммутаторов 28 и 29 выхода и с пятым и шестым выходными гнеэдамиэСхемы преобразователей 43 и 44 аналогичны схемам преобразователей. 4, 5 и 13, Первый и второй выходы сумматора 36 импульсов, назначение которого состоит в суммировании сдвинутык по Фазе прямоугольных импульсов типа фмеандр" и в получении на своих нагрузках импульсов ступенчатой Формы различной длительности и полярности, соединены с одними иэ входов первбго и второго коммутаторов 28 и 29 выхода и одновременносоединены со входами первого и вто"рого ограничителей 47 и 48 полярности, предназначенных для преобразова"ния импульсов ступенчатой формы вимпульсы прямоугольной формы различной длительности и полярностИ.Каждый иэ ограничителей 47 и 48полярности выполнен по Г-образнойсхеме в составе последовательновключенного полупроводникового диодаи параллельно подсоединенного резистора.Выход первого ограничителя 47 полярности соединен с входом первойФильтрующей цепи 49 и с одним из входов первого коммутатора 28, а выходвторого ограничителя 48 полярностисоединен с входом второй Фильтрующейцепи 50 и с одним из входов второгокоммутатора 29 выхода.Назначение фильтрующих цепей 49 и50 состоит в преобразовании прямоугольных импульсов в постоянное напряжение. Каждая иэ Фильтрующих цепей49 и 50 выполнена по П-образной схемев составе параллельно подключенныхна входе и выходе двух конденсаторовбольшой емкости и последовательновключенного между ними постоянногорезистора.Выход первой фильтрующей цепи 49соединен с одним из входов первогокоммутатора 28 выхода, а выход второйфильтрующей цепи 50 - с одним иэвходов второго коммутатора 29 выхода.Управляющие входы преобразователей4,5,13,18,32,33,43 и 44 шкод-сопротивлениеми 2,3 и 8 "код-емкостьф, 9"код-индуктивность", 23 и 24 фкоднапряжение" управляемых переключателей 15 и 16, коммутатора 22 квадраИтов и коммутаторов 28 и 29 выхода соединены с выходами регистра 51памяти, вход которого соединен с выходом ЦВМ.Регистр 51 памяти предназначендля восприятия от ЦВМ двоичного кодаустановки значений параметров элементов генератора и характеристик выходИмых сигналов, для хранения этогокода для воздействия этим кодом иапреобразователи 2,3,4,5,8,9,13,18,23,24,32,33,43 и 44, управляемые переключатели 15 и 16, коммутаторы 22,28 и 29 и для создания детерминированных изменений установленных параметров и характеристик, автоматически изменяемых пропорционально записанному в регистр 51 памяти цифровому ходу,Регистр 51 памяти содержит наборцепочек статических триггеров,по одной цепочке на каждый выходной управляющий канал.Предложенный генератор работаетследующим образом.В регистр 51 памяти записываетсядвоичный код из ЦВМ в виде соответствующей суммы кодов установки емкостей, индуктивностей и сопротнвле"ний преобразователей 2, 3 н 8 "кодемкость", 9 "код-индуктивность",4,5,13,18,32,33,43 и 44 шкод-сопротивление", кодов установки уровнейнапряжений преобразователей "коднапряжение" 23 и 24, кодов управления управляемыми переключателями15 и 16 коммутатором 22 квадрантови коммутаторами 28 и 29 выхода.В результате, в низкочастотномзадающем блоке 1 возбуждаются низкочастотные синусоидальные колебанияопределенной амплитуды и частоты,которые подаются ка второй вход цер вого управляемого переключателя 15.Одновреиенно в высокочастотном задакщим блоке 7 возбуждаются высоко"частотные синусоидальные колебания.которые подаются на первое выходное ;Щ гнездо и на вход преобразователя 13"код-сопротивлением аттенюатора 12высокочастотных колебаний, подклю:- ченного своим выходом к выходномугнезду "Выход 2 ф и к первоиу входупервого управляемого переключателя 15Высокочастотные колебания,снимаемые с перрого и второго гнезд промодулированы низкочастотными сигналаии, поступающими с выхода второгоуправляемогопереключателя 16.С выхода первого управляемогопереключателя 15 высокочастотный илинизкочастотный сигнал подается навход преобразователя 18 "код-сопротивление" аттенюатора 17 сигналовсинусоидальной формы. На выходепреобразователя 18 "код-сопротивление" снимается установленной амплитуды синусоидальной формы сигнал,,который поступает на вход квадра 40 турного расщепителя фазы 21 Фазовра,щателя 20, а также на вход первогоФормирователя прямоугольных импульсовтипа фиеандрф 26 и на один из входовпервого кожутатора 28 выхода. На 4 выходе суммирующего каскада 25 Фа эовращателя 20 снимается другойсинусоидальной Формы сигнал, сдвинутый относительно первого сигналана определенный фазовый угол. Этот у сигнал подается на вход второго Формирователя 27 прямоугольных импульсов типа фмеаидр" и на один из вхо,дов второго коммутатора 29 выхода.С выходов Формирователей 26 и 27сдвинутые по фазе прямоугольныеимпульсы типа фмеандрф через первыйи второй аттенюаторы 30 и 31 импульсов прямоугольной Формы подаютсяна первый и второй входы сумматора36 импульсов и на одни из входов 69 первого и второго коммутаторов 28и 29 выхода. Кроме того, эти импульсы через первую и вторую дифференцирующие цепи 37 и 38, преобразующие их востроконечные импуль-.65 сы положительной полярности (им-,пульсы отрицательной полярности эакорачиваются параллельно падимоченными полупроводниковыми диодами),подаются на входы первого и второгоформирователей 39 и 40 пилообразныхимпульсов. С выходов формирователей39 и 40 сдвинутые по фазе импульсыпилообразной формы, после прохождения через первый и второй аттенюаторы 41 и 42 импульсов пилообразнойформы, поступают на одни иэ входовпервого ивторого коммутаторов 28и 29 выхода и на пятое и шестое выходные гнезда. На первом и второмвыходах сумматора импульсов 36 образуются сдвинутые по фазе импульсыступенчатой формы различной длительности и полярности, которые поступают на одни из входов первого ивторого коммутаторов 28 и 29 выходаи одновременно поступают на входыпервого и второго ограничителей 47 20и 48 полярности. На выходе первогои второго ограничителей 47 и 48 полярности сдвинутые по фазе импульсыступенчатой формы преобразуются всдвинутые по фазе импульсы прямоугольной формы различной длительности и полярности. С выхода первого ограничителя полярности 47 прямоугольные импульсы положительной полярностиподаются на вход первой Фильтрующейцепи 49 и на один из входов первогокоммутатора 28 выхода, а с выходавторого ограничителя 48 прямоугольные импульсы отрицательной полярности подаются на вход второй фильтрующей цепи 50 и на один иэ входоввторого коммутатора 29 выхода, Образующееся на выходе первой фильтрующейцепи 49 постоянное напряжение положительной полярности подается на одиниз входов первого коммутатора 28 выхода, а образующееся на выходе второйфильтрующей цеци 50 постоянное напряжение отрицательной полярности подается на один из входов второго коммутатора 29 выхода,. С выходов первого 4и второго коммутаторов 28 и 29 выхода сигналы поступают на первый ивторой входы второго управляемого переключателя 16 и одновременно натретьи и четвертые выходные гнезда. щТаким образом, в соответствии с записанным в регистр памяти 51 цифровымкодом, с первого и второго выходныхгнезд, снимаются установленной амплитуды и частоты высокочастотные колебания модулированные по амплитудеупрйвляемьпчи от ЦВМ по амплитуде,частоте, фазе и форме низкочастотнымисигналами, т.е. с этих гнезд снимаются высокочастотные колебания с амплитудой, амплитудно-импульсной,широтно-импульсной, частотно-импульсныйфаэо-импульсной и импульсно-кодовоймодуляцией. Кроме тогоР с этих гнездмогут быть получены высокочастотныеколебания с частотной и высокочастот ной импульсной модуляцией за счет периодических изменений несущей частоты, осуществляемых при программном управлении ог ЦВМ параметрами входящих в состав высокочастотного блока преобразователей 8 "код-емкость" и 9 "код-индуктивность". На выходах первого и второго коммутаторов 28 и 29 выхода с третьего и четвертого выходных гнезд снимаются установленной амплитуды и частоты периодические сигналы, в следующем сочетании; либо сдвинутые по фазе сигналы си,нусоидальной формы, либо сдвинутые по Фазе импульсы прямоугольной формы типа "меандр", либо сдвинутые по фазе импульсы ступенчатой формы различной длительности и полярности, либо сдвинутые по Фазе импульсы прямоугольной Формы различной длительности и полярности, либо сдвинутые по фазе импульсы пилообразной формы, либо любая комбинация из двух вырабатываемых генераторов сигналов различной формы. Кроме того, с этих выходных гнезд снимается постоянное напряжение различной величины и полярности. С четвертого выходного гнезда могут быть получены также колебания, модулированные по фазе за счет периодических изменений фазы колебаний, осуществляемых при программном управлении от ЦВМ параметрами входящего в состав генератора фазовращателя 20.Следовательно, в предложенном генераторе обеспечивается работа практически со всеми видами модуляции и их комбинациями. Формула изобретенияПрограммный генератор, содержащий низкочастотный задающий блок,выполненный из усилителя низкой частоты и подключенный между его входом и выходом фаэирующей ВС-цепи типа моста Вина, составленной из первого и второго преобразователей "код-емкость", и первого и второго преобразователей "код-сопротивление", преобразователи фкод-сопротивление" аттенюатора высокочастотных колебаний аттенюатора сигналов синусоидальной формы, первого и второго аттенюаторов импульсов прямоугольной формы, первого и второго аттенюаторов импульсов пилообразной формы, подключенного своим входом к выходу преобразователя "код-сопротивление" аттенюатора сигналов счнусоидальной формы, фаэовращатель, выполненный в составе последовательно соединенных друг с другом квадратурного расщепителя фазы,коммутатора квадрантов, двух преобразователей "код-напряжение" и суммирующего каскадаЪервый и второй формирователи импульсов прямоугольной формытипа "меандр", подключенные своими входами соответственно к выходу преобразователя "код-сопротивление" аттенюатора сигналов сннусоидальной формы н к выходу суммирующего каскада фазовращателя, асвоимн выходами - к входам преобразователей "кодсопротивление" первого н второго аттенюаторов импульсов прямоугольной формы и к входам первой и второй дифференцирующих цепей, первый н второй формирователи импульсов пилообразной Формы, подключенные своими вхо- дами к выходам первой и второй дифференцнрующих цепей, а своими выходами - к входам преобразователей фкод-сопротивление" первого н второго аттенюаторов импульсов пилообразной Форьи, сумматор импульсов,соеди-: ненный своими первым и вторым входами с выходами преобразователей "кодсопротивление" первого и второго ат тенюаторов импульсов прямоугольной формы, первый и второй ограничители полярности, соединенные своимн входами с первым и вторым выходами сумматора импульсов-, первую и вторую 25 фильтрующие цепи, соединенные своими входами с выходами первого и второго ограничителей полярности, первый . ковелутатор выхода, соединенный своим входом с выходами преобразователей "код-сопротивлением аттенюатора сигналов синусоидальной формы, первого аттенюатора импульсов прямоугольной формы, первого аттенюатора импульсов пилообразной формы - с первым выходом сумматора импульсов- с выходом первого ограничителя полярности с выходом первой фильтрующей цепи, второй коммутатор выхода, соединен" ный своим входом с выходами преобразователей "код-сопротивление" вто рого аттенюатора импульсов прямоугольной Формы, второго аттенюатора импульсов пилообразной формы - с вы- ходом суммирующего каскада фазовра:щателя - с вторым выходом сумматора 45 импульсов - с выходом второго огра- . ф ничителя полярности - с выходом второй фильтрующей цепи,и регистр памяти, пддключенный одними из своих выходов к управляющим входам преобразователей 5 О шкод-емкость", "код-.сопротивлением"код-напряженке", коммутатора квадрантов н коммутатора выхода, о т л ич а ю щ и й с я тем, что, с целью увеличения его функциональных возможностей путем осуществления модуляции высокочастотных колебаний низкочастотными сигналами н расширения диапазона частот выходных сигналов в сторону более высоких частот, в него введены третий преобразователь фкодемкостьф.преобразователь шкод-индуктивность",.Усилитель высокой частоты, ,блок модуляции и усиления мощности, первый к второй управляемые переключатели, вход и выход третьего преобразователя аркад-емкостью соединены с входом н выходом преобразователя "код-индуктивностьф, средний отвод которого заземлен, и подключены к входу и выходу усилителя высокой частоты, выход которого соединен с высокочастотным входом блока модуляции и усиления мощности, подключенного своим выходом к входу преобразователя "код-сопротивление" аттенюатдра высокочастотных колебаний,сое диненного своим выходом с первым вхо-. дом первого управляемого переключателя, соединенного вторым входсел с выходом усилителя низкой частоты, а своим выходом - с входом преобразователя фкод-сопротивлением аттекюатора сигналов синусоидальной фореаа, выход второго управляемого переключателя соединен с модулирующкм входом блока модуляции к усиления мощности, а его первый и второй входы соединены с выходами первого и второго ком-, мутаторов выхода, в свою оЧередь, управляющие входы третьего преобразователя "од-емкость", преобразователя "код-индуктивность" первого к второго управляемых переключателей соединены с одними выходами регистра .памяти.Источники информации, принятые во внимание при экспертизе1. Каталог фИзделия радиопрсеаааленностиф, т, 3, Генераторы измерительные, НИИЭИР. М., 1973, с. 74-75.2. Авторское свидетельство СССР по заявке Р 2678504/18-21кл. Н 03 К 3/53, 13.1078.873388 Составитель Л. КолосковРедактор Е.Дорошенко Техред А,Бабинец Коррек демч аказ 9069/ е 4/ филиал ППП "Патент", г. Ужгород, ул, Проектная,4 Тираж 991 ВНИИНИ Государственног по делам изобретений 113030, Москва, Ж, Рауш
