Электротермометр

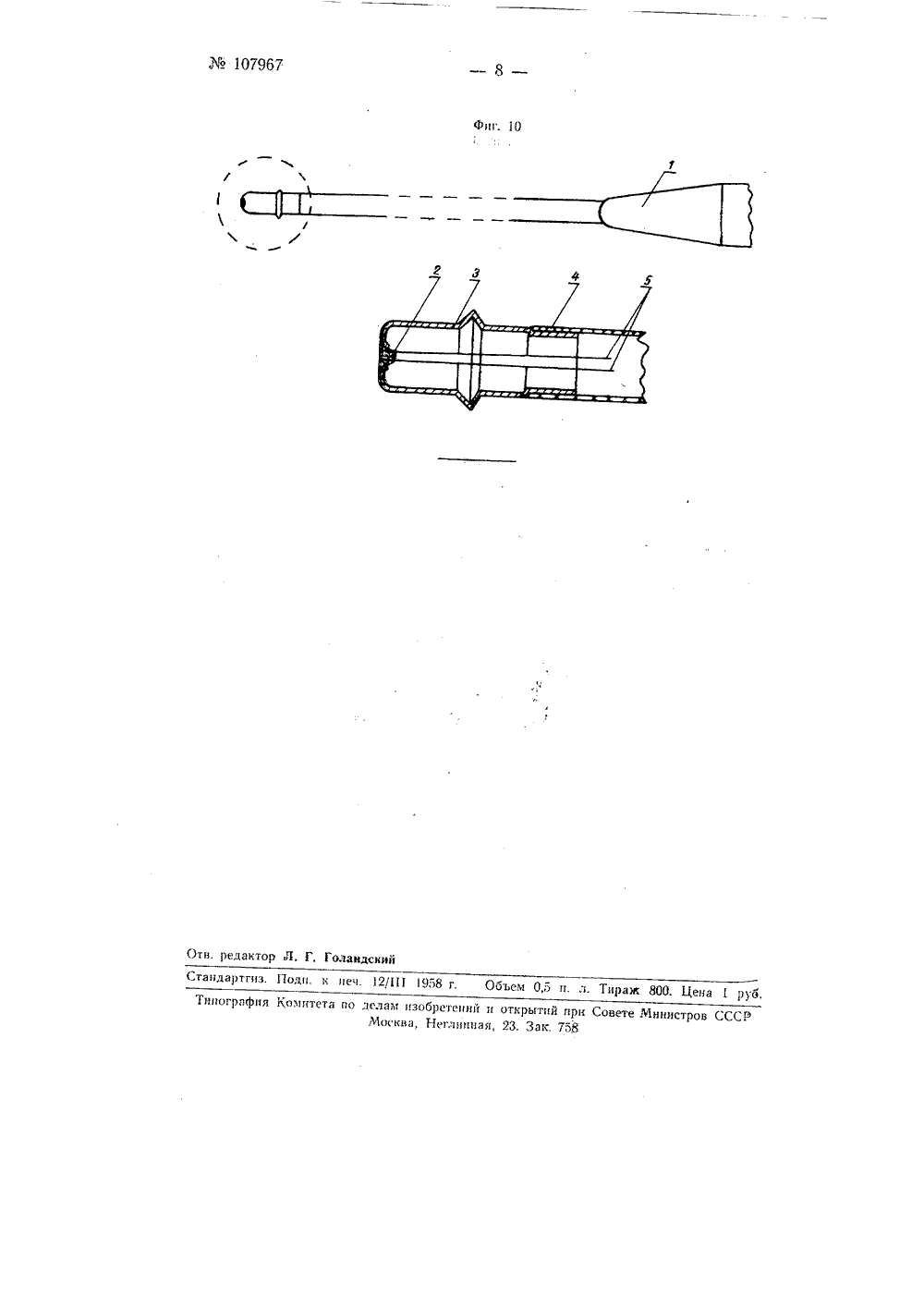

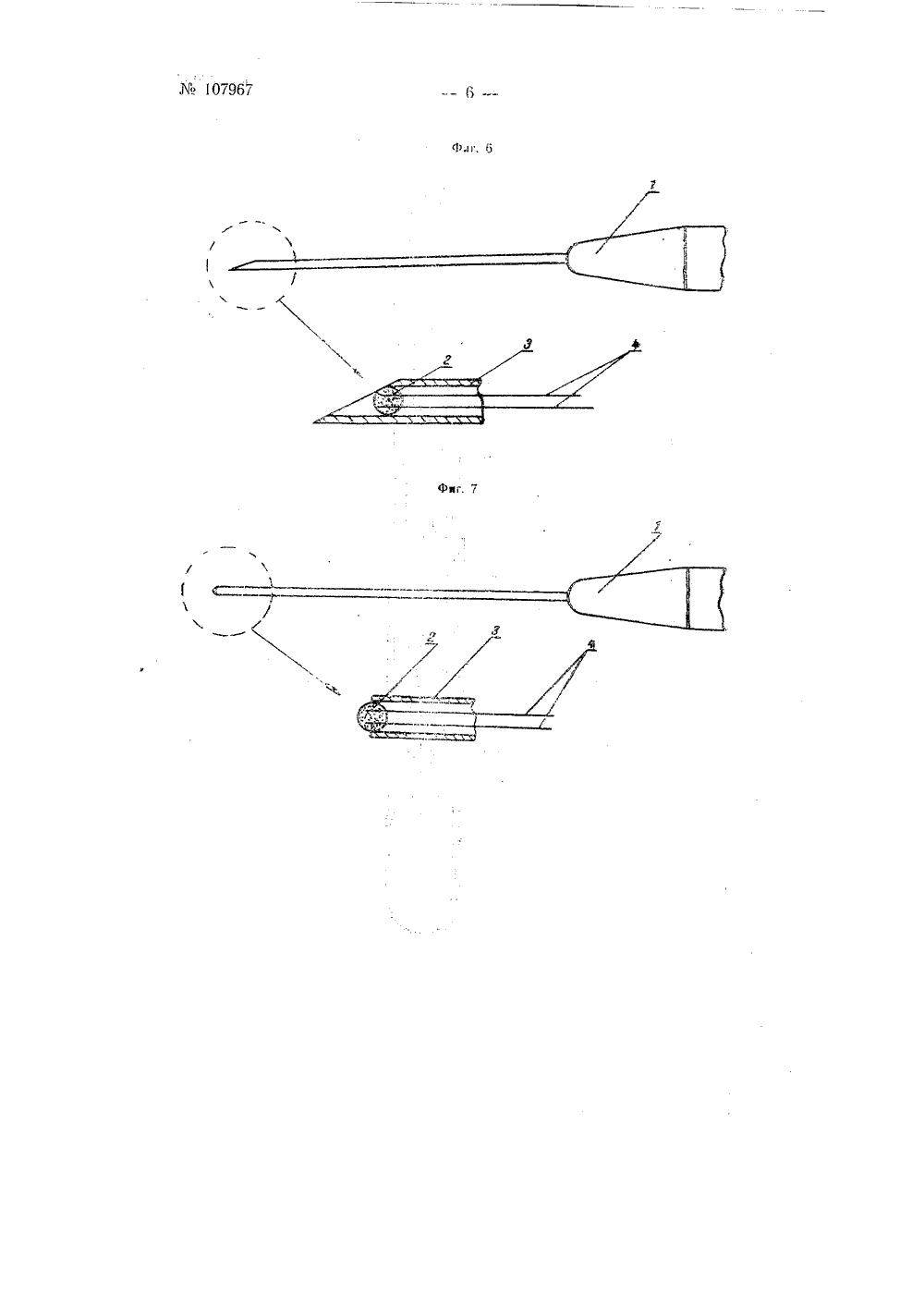

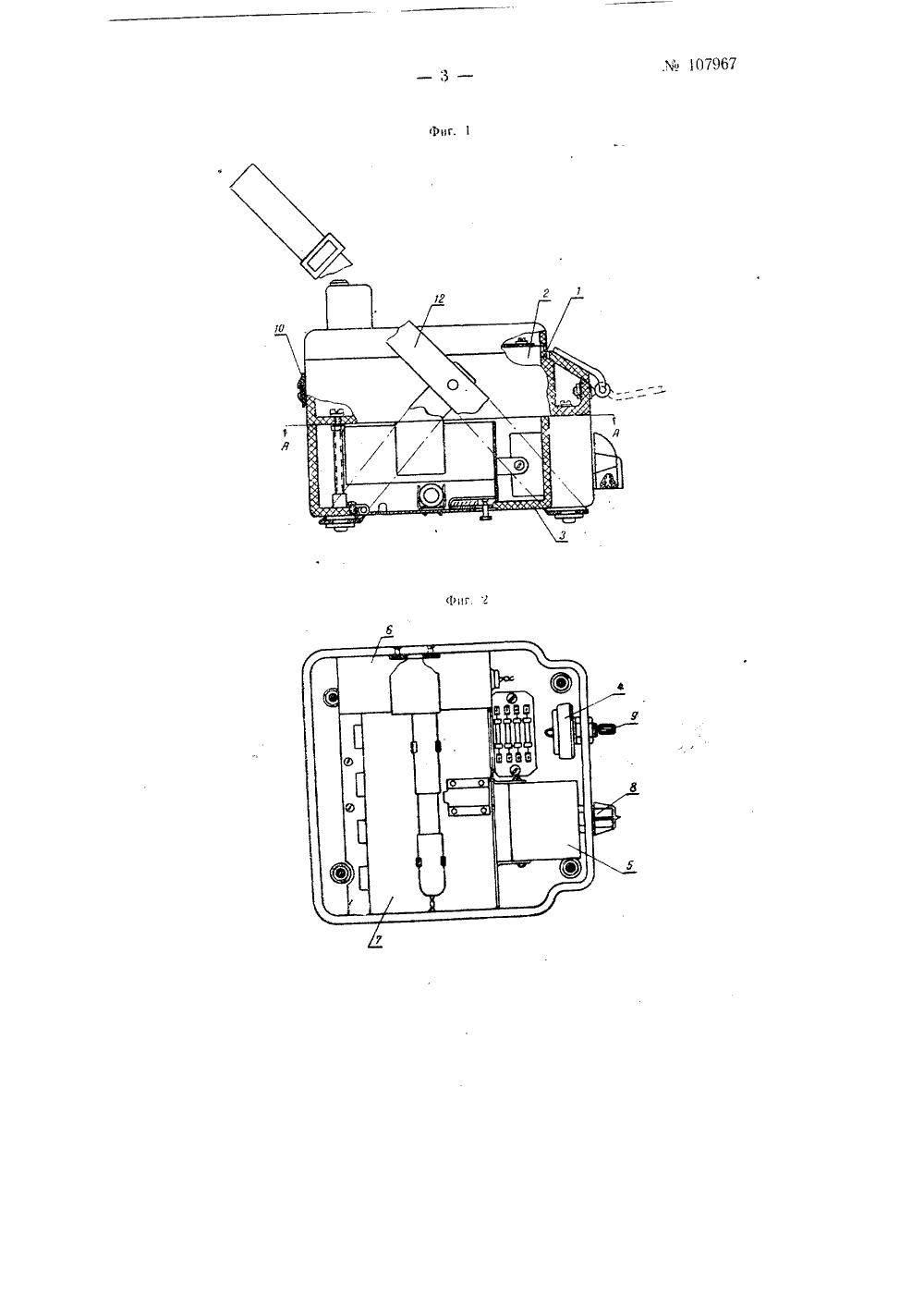

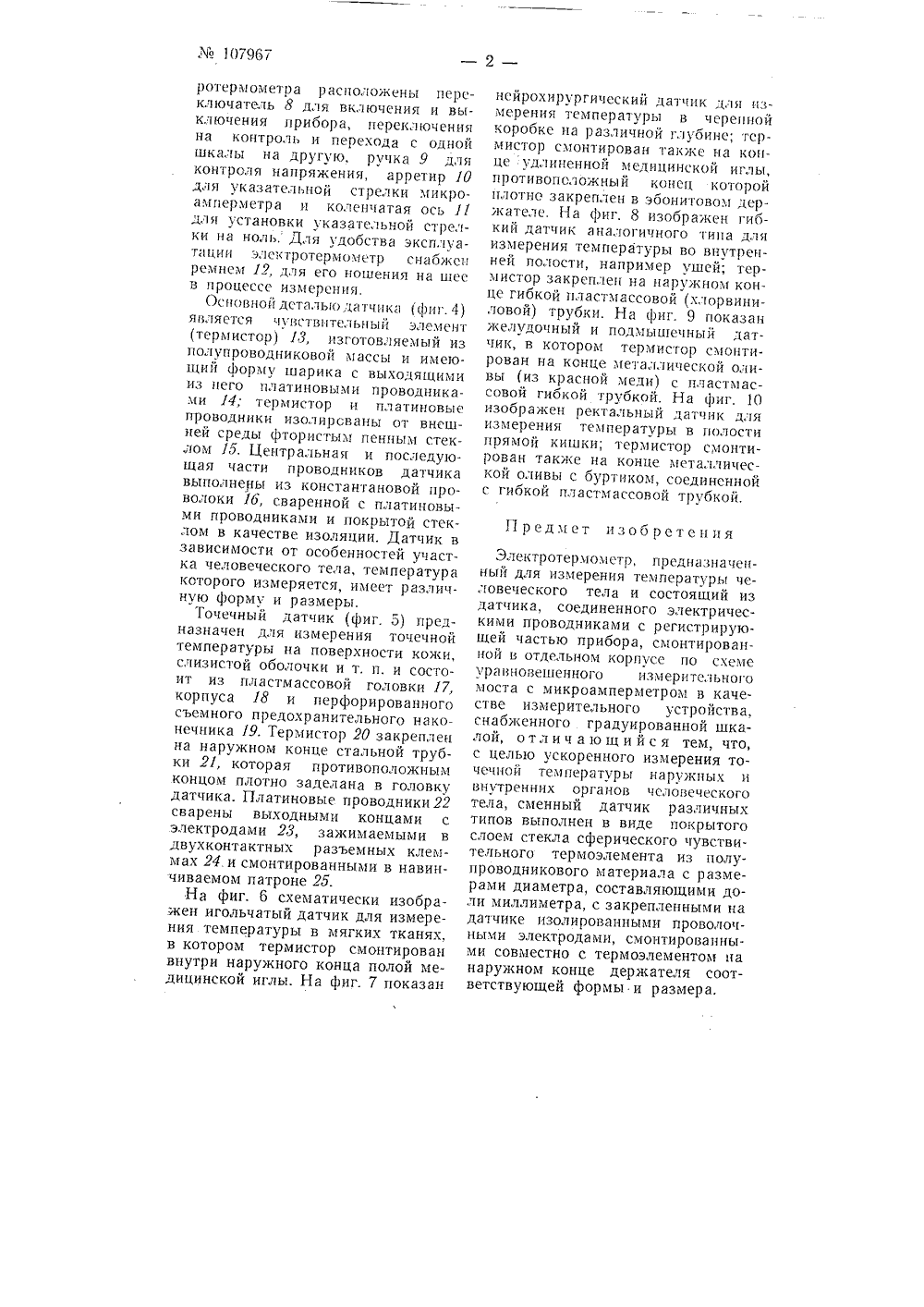

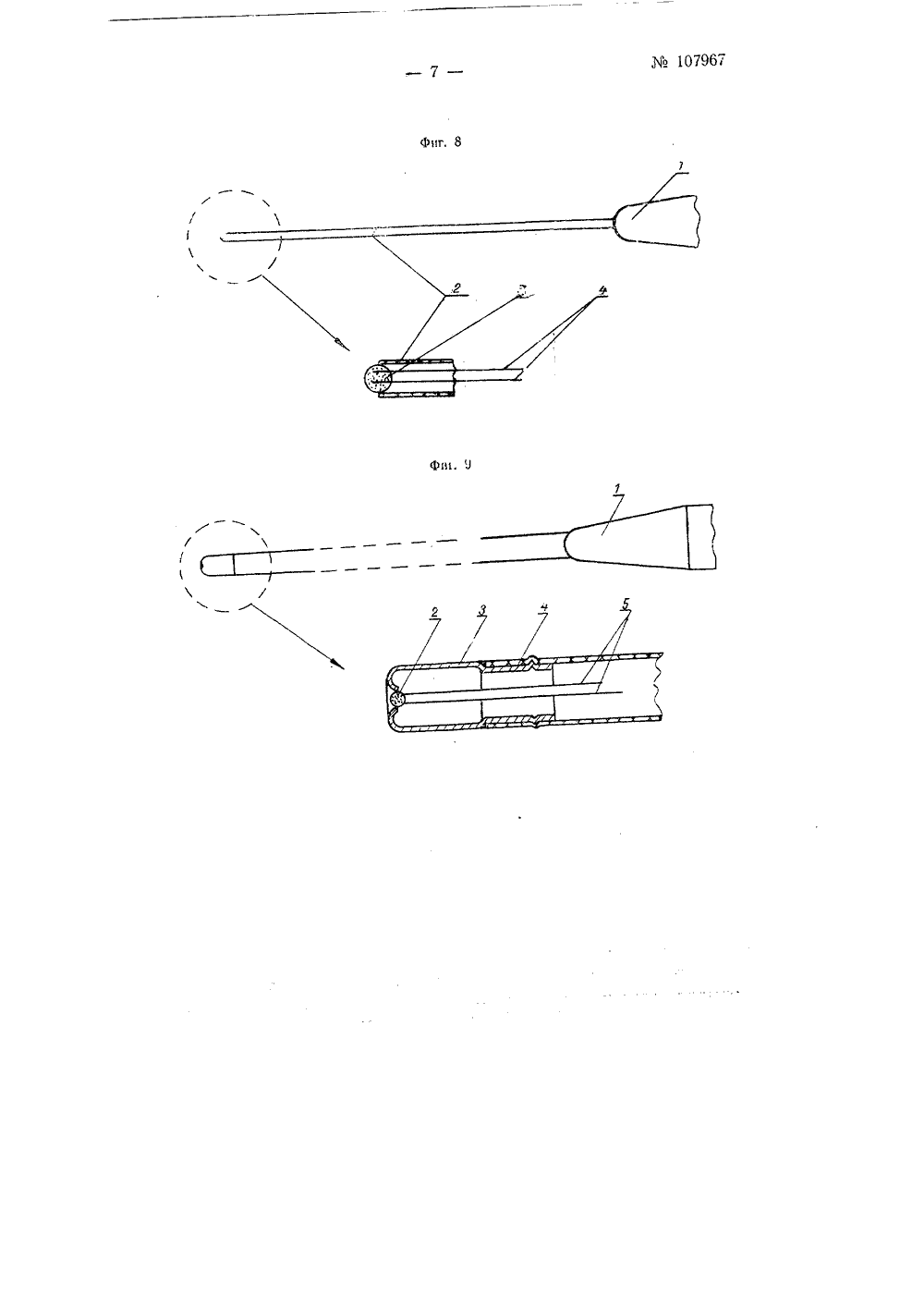

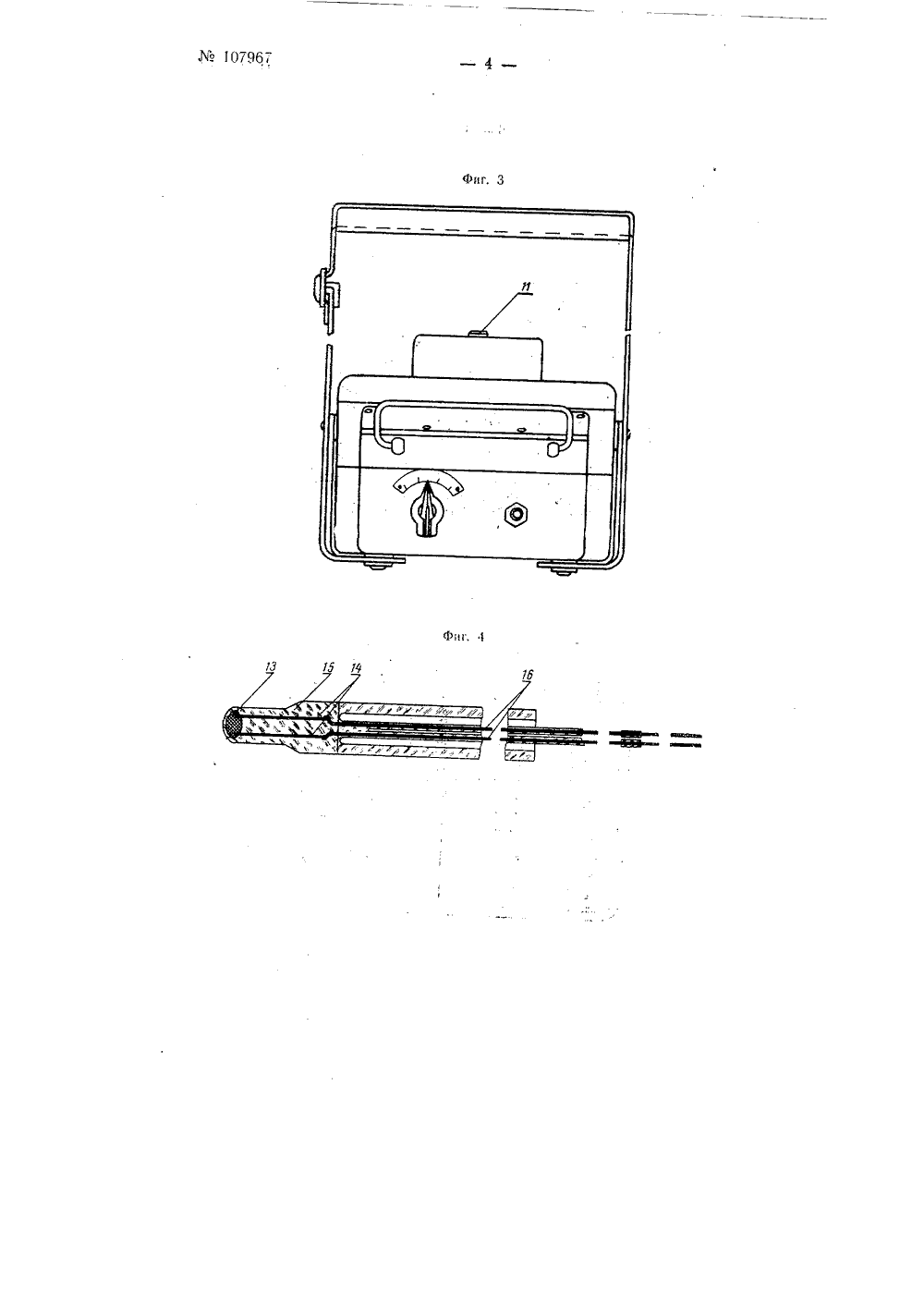

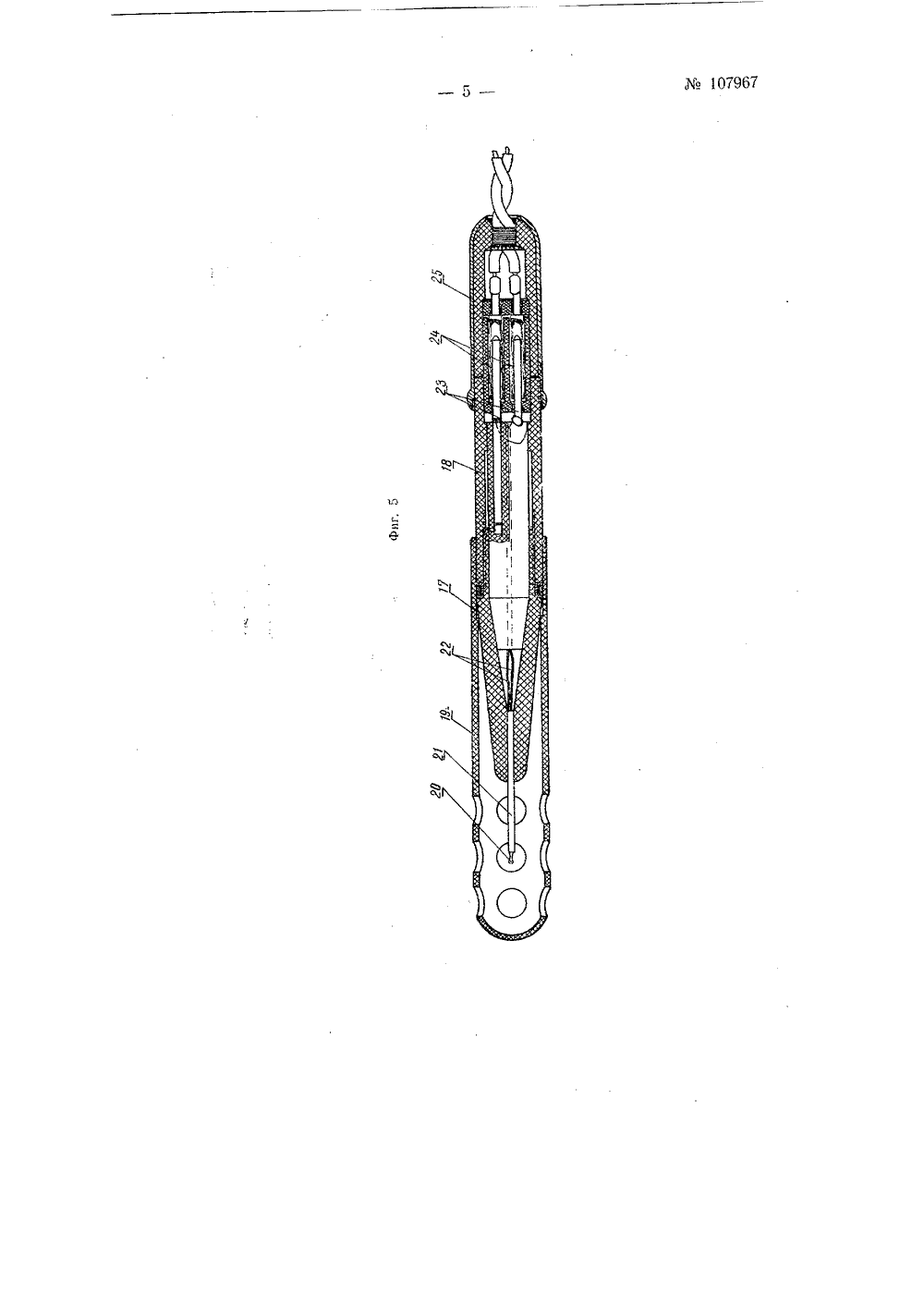

.% 107967 Класс 421, 8,2 СССР бсф рр:,и ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В, М. Малинин и В. С, Бульба-Попков Эл ЕКТРОТЕРМОЧЕТР Заявлено 11 октября 1952 г. за е 102117-1271 455304 в Мнввете 1)ство здравоохранения СССРПредметом изобретения является .элсктротермометр для измерения температуры поверхности человече- ского тела, а также тканей и отдельных органов,Известные элсктротермометры с термосопротивленпсм, выполненные в виде датчика, соединенного электрическими проводниками с регистрирующей частью прибора, смонтированной в отдельном корпусе по схеме уравновешенного измерительного моста с микроамперметр в качестве измерительногого устройства, снабженного градуированной шкалой, имеют тот недостаток, что онн пе обеспечивают ускоренного измерения точечной температуры наружных и внутренних органов человеческого тела,Этот недостаток устранен в описываемом элсктротсрмометре тем, что сменный датчик различных типов выполнен в виде покрытого сло. ем стекла сферического чувствительного термоэлсмснта из полупроводникового материала с размерами диаметра, составля 1 ощими доли миллиметра, и с закрепленными на датчике изолированными проволочными электродами, смонтированными совместно с термоэлемснтом на наружном конце держателя соответствующей формы и размера,На фиг, 1 изображен общий впд элсктротермометра сзади с частичными вырезами; на фиг, 2 электротсрмомстр показан в поперечном разрезе по ЛЛ на фиг. 1; на фиг. 3 - устройство задней панели электротермометра; на фпг. 4 - конструктивнос оформление полупроводникового датчика (термистора); на фпг. 5 изображено устройство точечного датчика; па фиг. 6 - 10 показаны различные типы датчиков спсциального пазначенпя,Электротс 1)мометр (фиг. 1 - 3) смонтирован в пластмассовом корпусе и состоит из двух соединенных между собой корооок: в коробке 1 расположен микроамперметр 2 с двумя шкалами, градуированными в градусах Цельсия, в коробке 3 расположены электросхсма уравновсшсшго измерительного моста, потенциометр 4, переключатель 5, батарея 6 сухихэлементов и отсек для рапсния датчиков, закрываемый крышкой Т. Иа корпусе элскт107967ротермометра расположены переключатель 8 для включения и выключения прибора, переключения на контроль и перехода с одной шкалы на другую, рчка 9 для контроля напряжения, арретир 10 для указательцой стрелки микро- амперметра и коленчатая ось 11 для установки указательной стрелки ца ноль. Для удобства эксплуат;щии электротермометр снабжен ремнем 12, для его ношения на шее в процессе измерения,Основной деталью датчика Гфиг. 4) является чувствительный элемент Гтермистор) 13, изготовляемый из полупроводниковой массы и имеющий форму шарика с выходящими из цего платиновыми проводниками 14; термистор и платиновые проводники изолированы от внешней среды фтористым пенным стеклом 15, Центральная и последующая части проводников датчика выполнены из константановой проволоки 16, сваренной с платиновыми проводниками и покрытой стеклом в качестве изоляции. Датчик в зависимости от особенностей участка человеческого тела, температура которого измеряется, имеет различную форму и размеры.Точечный датчик (фиг. 5) предназначен для измерения точечной температуры на поверхности кожи, слизистой оболочки и т. п. и состоит из пластмассовой головки 17, корпуса 18 и перфорированного съемного предохранительного наконечника 19. Термистор 20 закреплен на наружном конце стальной трубки 21, которая противоположным концом плотно заделана в головку датчика. Платиновые проводники 22 сварены выходными концами с электродами 23, зажимаемыми в двухкоцтактных разъемных клеммах 24. и смонтированными в навинчиваемом патроне 2 Б.На фиг. 6 схематически изображен игольчатый датчик для измерения температуры в мягких тканях, в котором термистор смонтировал внутри наружного конца полой медицинской иглы. На фиг. 7 показан нейрохирургический датчик для измерения температуры в черепной коробке на различной глубине; тсрмистор смонтирован также на конце удлиненной медицинской иглы, противоположный конец которой плотно закреплен в эбонитовом держателе, На фиг. 8 изображен гибкий датчик аналогичного типа для измерения температуры во внутренней полости, например ушей; термистор закреплен на наружном конце гибкой пластмассовой (хлорвиниловой) трубки. На фиг. 9 показан желудочный и подмышечный датчик, в котором термистор смонтирован на конце металлической оливы Гиз красной меди) с пластмассовой гибкой трубкой. На фиг. 10 изображен ректальный датчик для измерения температуры в полости прямой кишки; термистор смонтирован также на конце металлической оливы с буртиком, соединенной с гибкой пластмассовой трубкой. П р едм ет изоб роте ц ляЭлектротермометр, предназначенныйй для измерения температуры человеческого тела и состоящий из датчика, соединенного электрическими проводниками с регистрирующей частью прибора, смонтированной в отдельном корпусе по схеме уравновешенного измерительного моста с микроамперметром в качестве измерительного устройства, снабженного градуированной шкалой, отличающийся тем, что, с целью ускоренного измерения точечной температуры наружных и внутренних органов человеческого тела, сменный датчик различных типов выполнен в виде покрытого слоем стекла сферического чувствительного термоэлемента из полупроводникового материала с размерами диаметра, составляющими доли миллиметра, с закрепленными на датчике изолированными проволочными электродами, смонтированными совместно с термоэлементом ца наружном конце держателя соответствующей формы и размера.107967Фиг. 1 О Отв. редактор Л. Г. Голандский Стаидартгиз. Поли. к иеч. 12/111 1958 г. Объем 05 и. си Тираж 800. Цена 1 ркиб. Типография Комитета по делам изобретений и открытий ирн Совете Министров СССРМосква, Неглинная, 23. Зак. 758
