Устройство для защиты трехфазных сетей от изменения чередования и обрыва фазы

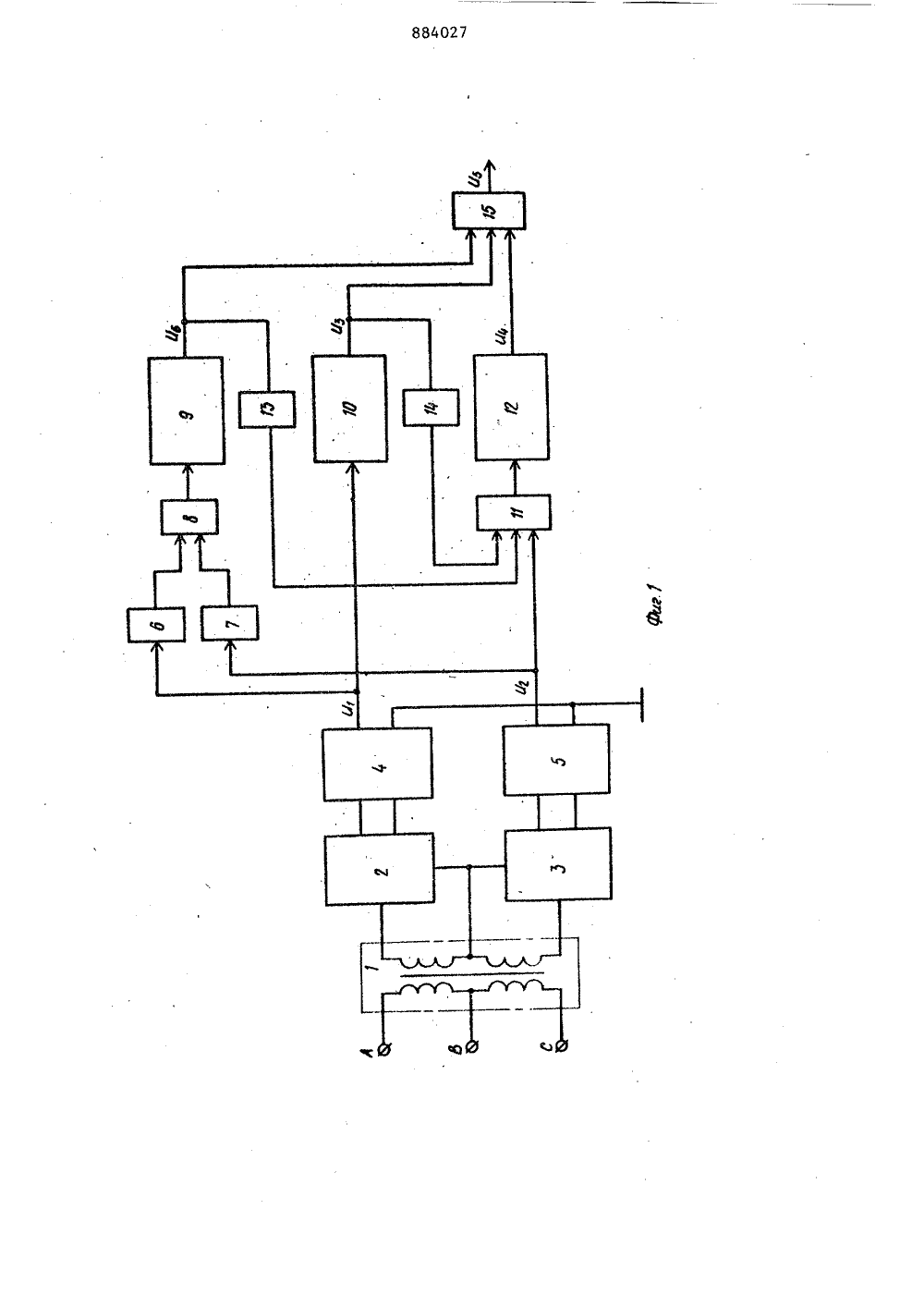

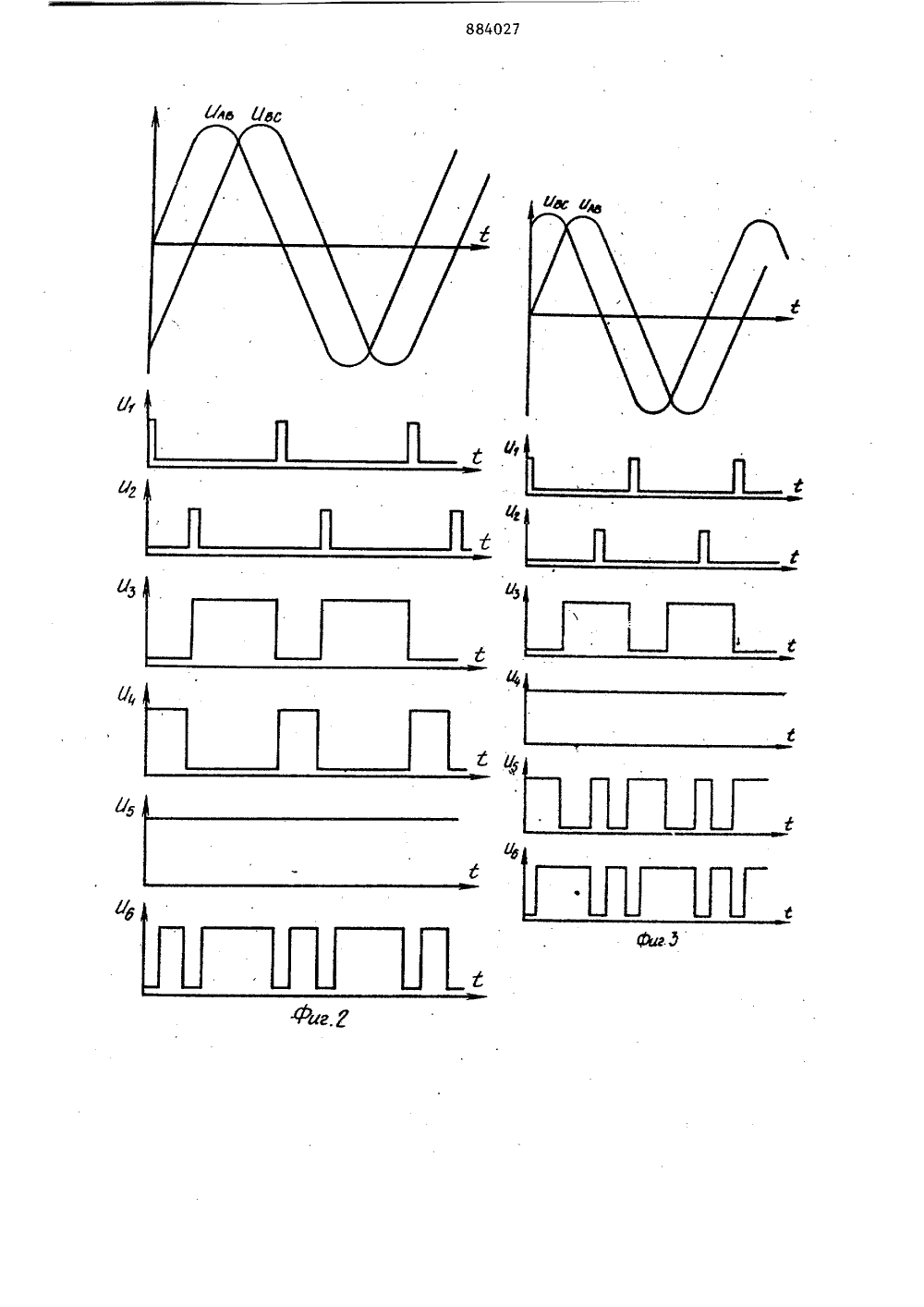

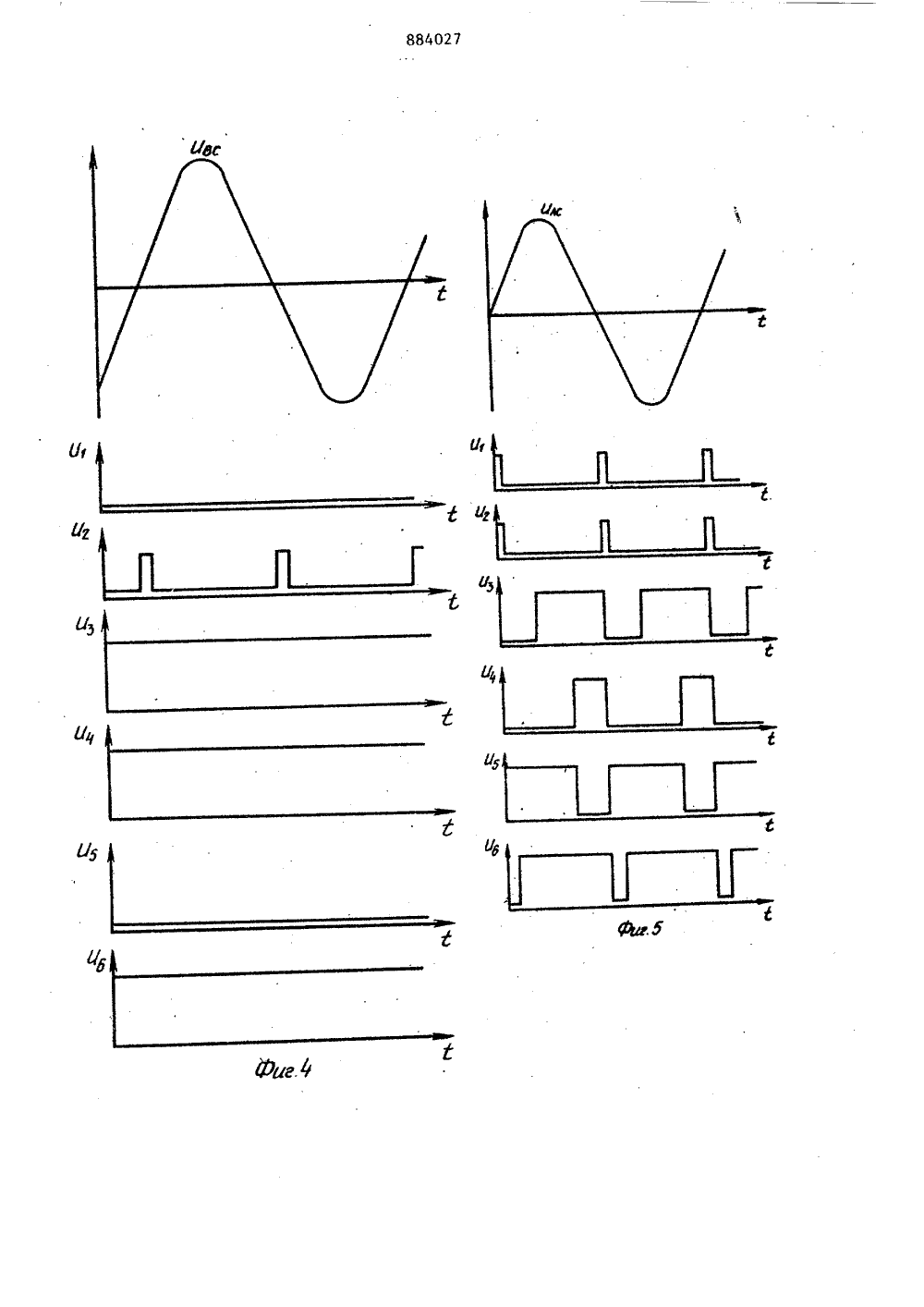

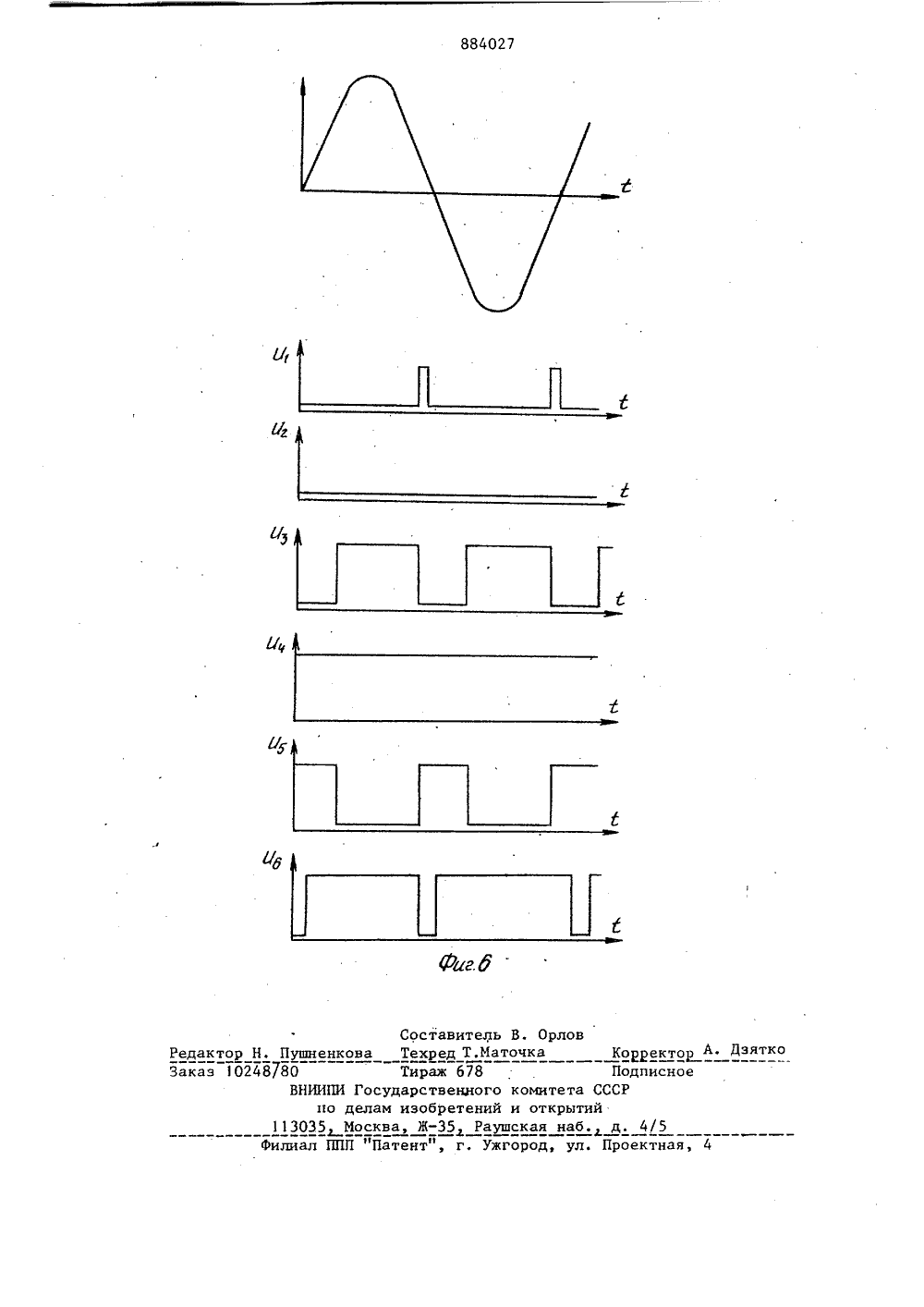

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсиикСоциапистичвсиикРеспублик ц 884027(5 . л. с присоединением заявки М -Н 02 Н 7/09 Н 02 Н 5/10 3 Ьвударствеиы кеиитет СССР ав делам язебретеиий и открытий) УСТРОЙСТВО ДЛЯ ОТ ИЗМЕНЕНИЯАЩИТЫ ТРЕХФАЗНЫХ СЕТЕ ЕДОВАНИЯ И ОБРЫВА ФАЗ Изобретение относится к импульсной технике и может быть использовано вразличных отраслях промышленности,где возникает необходимость защиты трехфазных потребителей.Известно устройство для контролячередования и обрыва фаз, содержащее входной трансформатор, первичные обмотки которого подключены к фазам контролируемой сети, а вторичные к форми 10 рователям прямоугольных импульсов, инверторы,схемы совпадения, симметричный триггер и интегрирующие элементы.Работа устройства основана на совпадении во времени импульсов формирова-, т телей и перекрытии их на интегрирующих элементах 111.Недостатком этого устройства является относительно большое наличие .задающих элементов, подверженных воз действию дестабилизирующих факторов, что снижает надежность защиты от неправильного чередования фаз. Наиболее близким по технической сущности к изобретению является устройство для защиты трехфазных сетей от неправильного чередования фаз, Оно содержит входной трансформатор, первичные обмотки которого подключены к фазам питающей сети, а вторичные - к мостовым выпрямителям, ключевым схемам и одновибратораминтегрирующие элементы и схемы совпадения.Фабота устройства основана на перекрытии во времени импульсов,формируемых одновибраторами на интегрирующих элементах 12.Однако и это устройство в процессе эксплуатации выдает ложную информацию о состоянии трехфазной питающей сети, вызванную нестабильностью задающих элементов под воздействием дестабилизирующих факторов, и не позволяет производить контроль обрыва фаз.Цель изобретения - расширение функциональных возможностей и повышение надежности защиты.При обрыве фазы В, по первичным обмоткам трансформатора протекают токи Фаз А и С питающей сети, создающие на вторичных обмотках напряжение ОдС Для достижения поставленной целиустройство для защиты трехфазных сетей,от изменения чередования и обрыва фаз,содержащее входной трансформатор,первичные обмотки которого подключены 5к фазам питающей сети, а вторичные - .через выпрямители к ключевым элементам, первый и второй одновибраторы,элемент ИЛИ, функционально связанныес ключевыми элементами и исполнительным блоком, дополнительно снабженопервым и вторым элементом И, четырьмяинверторами и формирователем стробирующих импульсов, вход которого подключен к выходу элемента ИЛИ, а выход Формирователя стробирующих импульсов и выход первого одновибратора соединены с входами первого элемента Ичерез первый и второй инверторы, а свходами второго элемента И непосредственно, выходы ключевых элементовподключены к элементу ИЛИ через третий и четвертый инверторы, к первомуоднавибратору непосредственно, а через первый элемент И к второму одно- двибратору, выход которого подключенчерез второй элемент И к исполнительному органу.На Фиг. 1 представлена Функциональная схема устройства; на Фиг. 2-6 -вр"менные диаграммы, поясняющие работу устройства,Устройство защиты от неправильногочередования и обрыва Фаз содержит входной трансформатор 1, первичные обмот 35ки которого подключены к фазам А, В,С питающей сети, а вторичные - к выпрямителям 2 и 3, выходы которых соединены с ключевыми элементами 4 и 5.Выходы ключевых элементов 4 и 5подключены, соответственно, .через инверторы 6 и 7 и двухвходовой элементИЛИ 8 к входу формирователя стробирующих импульсов 9, непосредственно,к входу первого одновибратора 10 и45,через первый трехвходовой элемент И 11к входу второго одновибратора 12, Выходы формирователя стробирующих импульсов 9 и первого одновибратора 10подключены через инверторы 13 и 14 квходам первого трехвходового элемен 5 Ота И 11 и.непосредственно к входамвторого трехвходового элемента И 15,Выход второго одновибратора 12 подключен к входу второго трехвходовогоэлемента И 15, выход которого подклю 55чен к исполнительному блокуУстройство работает следующим. образом. При включении устройства в сеть навторичных обмотках трансформатора 1появляются фазные напряжения Цд 1 иЦЦСУпричем при прямом чередовании Фаз напряжениедцопережает по фазе напряжение 0(фиг. 2), которые поступаютна мостовые выпрямители 2 и 3. С выходов мостовых выпрямителей выпрямленные напряжения поступают на ключевыеэлементы 4 и 5, Формирующие в моментперехода выпрямленного напряжения через нулевое значение положительныеединичные импульсы 01 и Ц, следующиена запуск одновибраторов 10 и 12. Одновибраторы формируют разные по длительности прямоугольные импульсы Оисоздающие перекрытие во временина входах второго элемента И 15 иобеспечивают сигнал единичного уровня0 .на его выходе. Порядок запуска одновибраторов контролируется первымэлементом И 11.Логическая сборка, состоящая изинверторов 6 и 7 и элемента ИЛИ 8,обеспечивает последовательный запускформирователя стробирующих импульсов 9каждым импульсом ключевых элементов 4и 5. Стробирующиеимпульсы О поступа 6ют через инвертор 13 на вход первогоэлемента И Л 1 и непосредственно навход второго элемента И,15, и их длительность определяется коэффициентомнесимметрии,Следовательно, под влиянием дестабилизирующих факторов возможно изменение длительности импульсов О ,Оодновибраторов в интервале времени,определяемом длительностью стробирующих импульсов О.При направленном чередовании Фазза счет нарушения временного сдвигамежду Фазными напряжениями О и О(фиг. 3) отсутствует совпадение импульсов О и О на входах первого элемента И 11, запрещающего запуск второго одновибратора .12. На выходе устройства появляется последовательностьимпульсов ОПри обрыве Фазы А отсутствует фазное напряжение О(фиг, 4) запускодновибраторов 10, 12 и Формирователястробирующих импульсов 9 запрещен. Навыходе устройства - сигнал нулевогоуровня,27 Формула изобретения 30 5 8840 (фиг. 5). Запуск одновибраторов 10 и 12 происходит одновременно, На выходе устройства появляется последовательность импульсов Ор определяемая разницей в длительности импульсов О5 и О,.При обрыве фазы С, отсутствует фазное напряжение ОВС(фиг. 6), запуск второго одновибратора 12 запрещен. На выходе устройства появляется последовательность импульсов О , обратная импульсам О , формируемым первым одновибратором 10.Выход устройства связан с исполнительным блоком. 35Технико-экономический эффект предлагаемого устройства заключается в том, что оно позволяет дополнительно по сравнению с известными) контролировать обрыв любой из фаз питающей 20 сети и исключить влияние дестабилизирующих факторов - уход параметров задающих элементов, вызванных изменением питающих напряжений, климатическими воздействиями, промышленными помеха ми в , на работу устройства,Устройство для защиты трехфазных сетей от изменения чередования и обрыва фаз, содержащее входной трансформатор, первичные обмотки которого подключены к фазам питающей сети, а вторичные - через мостовые выпрямителик ключевым элементам, первый и второйодновибраторы, элемент ИЛИ, функционально связанные с ключевыми элементами и исполнительным блоком, о т л и -ч а ю щ е е с я тем, что, с цельюрасширения функциональных возможностей и повьппения надежности защиты, онодополнительно снабжено первый и вторым элементом И четырьмя инверторамии формирователем стробирующих импульсов, вход которого подключен к выходуэлемента ИЛИ, выход формирователя стробирующих импульсов и выход первогоодновибратора соединены с входами первого элемента И через первый и второйинверторы и с входом второго элемента И непосредственно, выходы ключевыхэлементов подключены к элементу ИЛИчерез третий и четвертый инверторы, кпервому одновибратору непосредственно,а через первый элемент И к второмуодновибратору, выход которого подключен через второй элемент И к исполнительному блоку.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 447649, кл, 6 01 й 29/18, 971.2. Авторское свидетельство СССРпо заявке Р 2588644/24-07,кл. Н 02 Н 3/24, 0 01 К 28/19,09.03.78.884027 юг.б Составитель В. 0Техред Т,Маточка о зятко ктор Н. нк оми от кая"Пате Филиал Уж Заказ 10248780 ВНИИПИ по д 11 ЗОЗ 5 МТираж 678сударственногоам изобретенийква, ЖРауш Коррект рПодписноетета СССРкрытийнаб. д. 4/5ул. Проектная,
