Устройство для соединения полотнищ из полимерных материалов

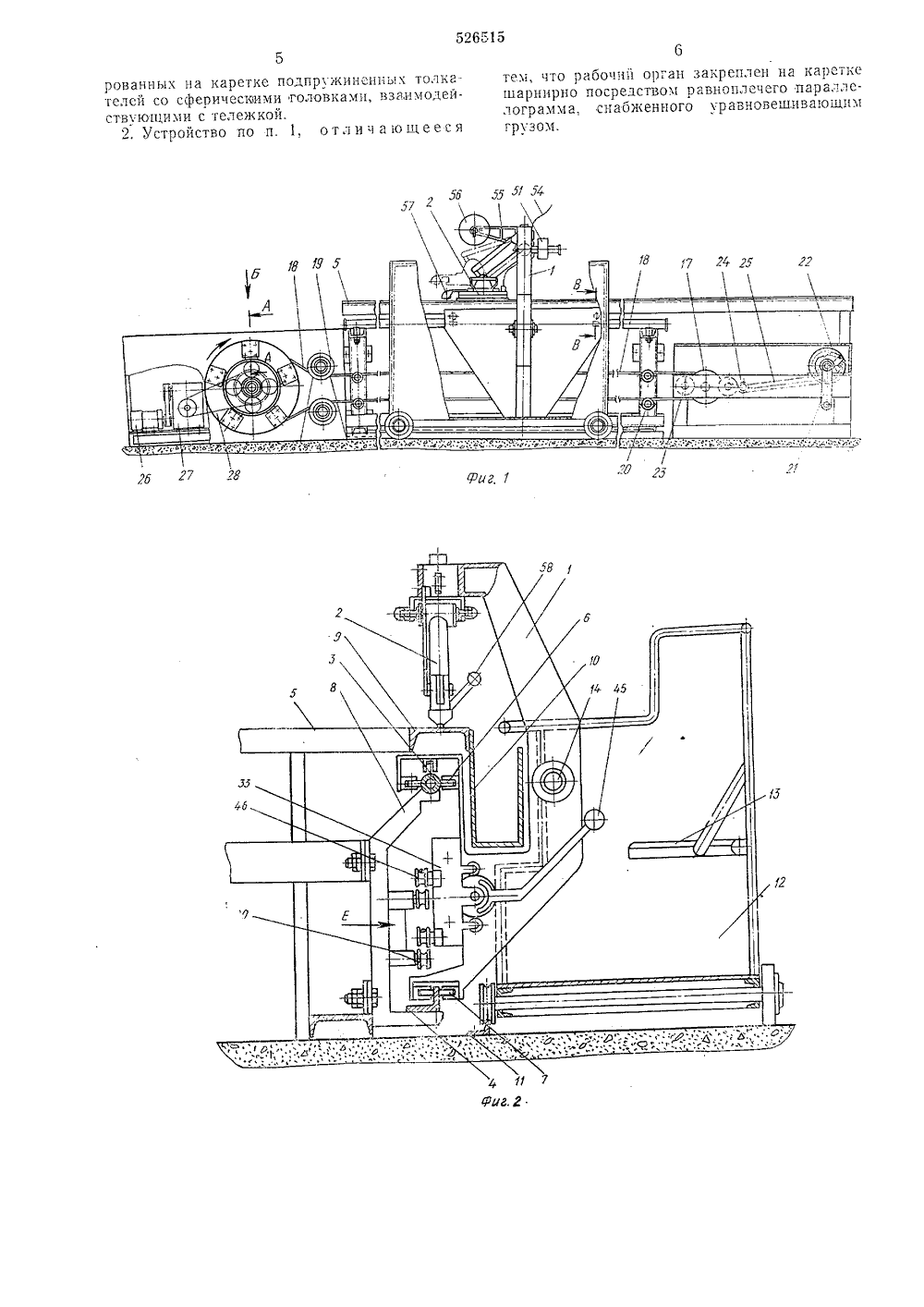

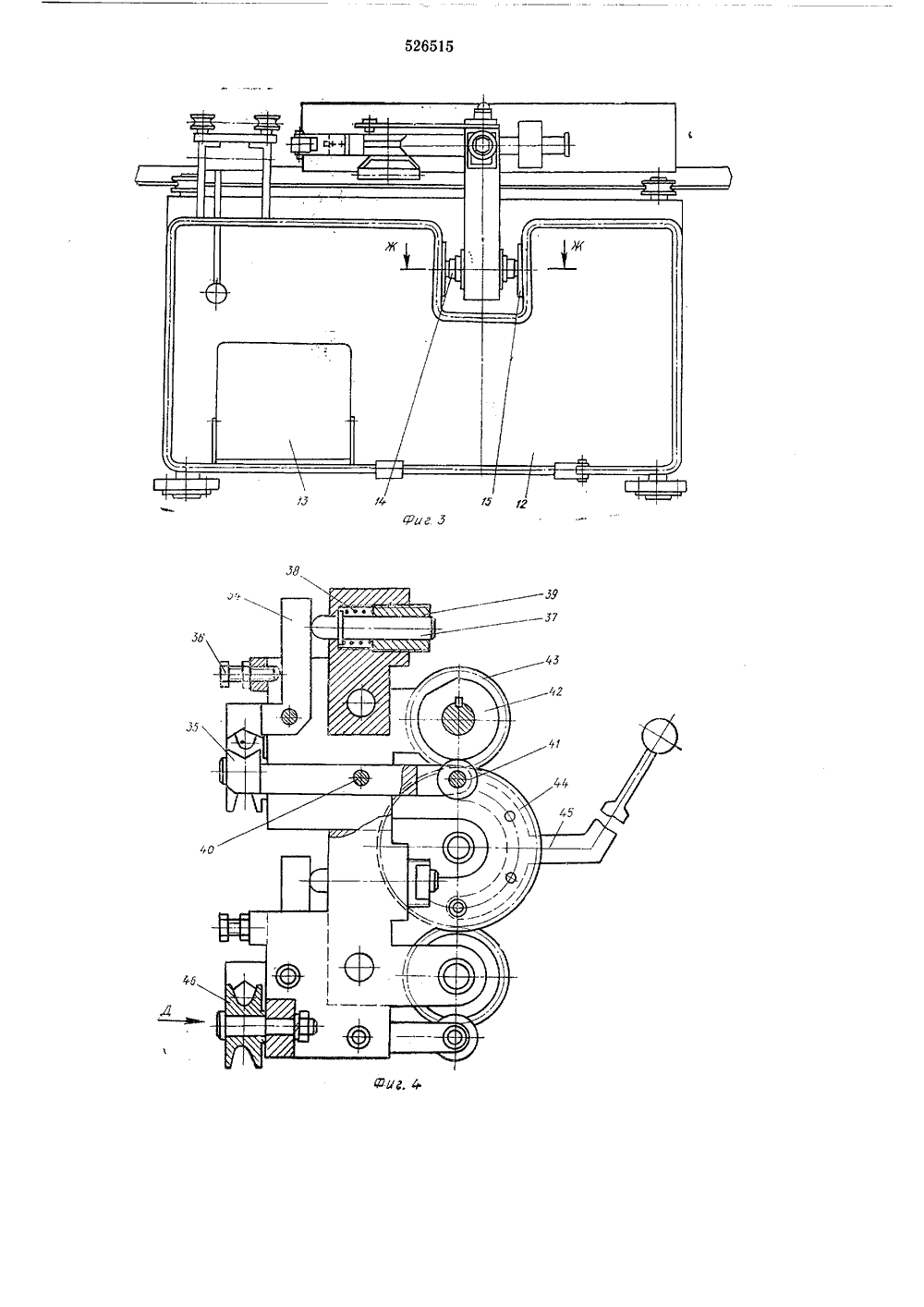

О и И С А Н И Е 526515ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(21) 2126570/05 2) Заявле с присоединен аявк Государственныи комите Совета Министров ССС ао делам изобретенийи открытий(088,8) 3) юллетеньта опубликования описания 09.09.76 2) Авторы изобретения Г, Г. Павлов и В, Я, Н икоиовский завод резиновых технических изделий им. М, В, фрунзе ЗаявительОТ ПЯ СОЕДИНЕНИЯ ЕРНЫХ МАТЕРИА 2 фиг, 9 - разрез по В - В на - вид по стрелке Г на фиг. ид по стрелке Д на фиг. 4; по стрелке Е на фиг. 2; на по Ж - Ж на фнг. 3. Б на фиг, 1; на фиг. 1; на фиг. 10 6; на фи,г, 11 - в на фиг, 12 - вид 5 фиг. 13 - разрез Изобретение отноаится к области сварки полимерных материалов.Известны устройства для соединения полотнищ из полимерных материалов, содержащие рабочий стол и перемещаемую вдоль него по направляющим тележку с кареткой, на кото,рой закреплен рабочий орган 1, Однако такое устройство не обеспечивает прямолинейного перемещения рабочего органа .и стабильности положения тележки относителыно направляющих при изменении рабочих нагрузок, что снижает качество соединения.С целью повышения качества соединения за счет устранения влияния неровностей стола и направляющих на процесс сварки в предлагаемом устройстве тележка связанна с кареткой посредством шарового шарнира, выполненного в виде смонтированных на каретке подпружиненных толкателей со сферическими головками, взаимодействующими с тележкой, а рабочий орган закреплен на каретке шарнирно посредством равноплечего параллелограмма, снабженного уравновешивающим грузом.На фиг. 1,изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху; на фиг. 4 - механизм зажима; на 1 фиг. 5 и 6 - рабочий орган, вид спереди и сбоку; на фиг. 7 - разрез по А - А на фиг. 1; на фиг. 8 - вид по стрелке Устройство содержит каретку 1 с,рабочиморганом 2, установленную в направляющих 3 и 4, обеспечивающих прямолинейное переме щение вдоль рабочего стола 5. По краям каретки установлены по три подшипника 6, которые обкатываются по верхней цилиндрической направляющей 3. Один из боковых подшипников подпружинен с целью компенсации 15 неровностей направляющей. В нижней частикаретки смонтированы два подшипника 7, один из которых подпружинен, охватывающие нижнюю направляющую 4. Направляющие 3 и 4 смонтированы на кронштейнах 8, которые 20 с определенным шагом закреплены к стойкамстола 5. По краю стола 5 закреплен швеллер 9, являющийся рабочим участком зоны сварки. К швеллеру прикреплен по всей длине стола карман 10, в который укладывается по латнике, подлежащее стыковке с другим полотнищами, расположенными на столе 5.Каретка 1 своим контуром огибает карман 10, По направляющей 11, прикрепленной к полу, передвигается тележка 12, которая крайними 30 обрезиненными колесами опирается на пол, 52651555 60 65 Тележка имеет по контуру ограждение и откидной стул 13.Тележка 12 связана с кареткой 1 посредством шарового шарнира, выполненного в виде смонтированных на каретке подпружиненных толкателей 14 со сферическими головками, которые упираются в щеки 15, закрепленные па тележке 12. Привод продольного перемещения тележки состоит из ведущего барабана 16 и натяжного 17, между, которыми натянут бесконечный канат 18, проходящий чсрез направляющие ролиии 19 и поддерживающие,ролики 20, установленные по вссй длине на кронштейнах 8. Натяжсние каната осуществляется путем перемещения барабана 17 с помощью ручной лебедки 21, имеющей храпозой механизм 22. Барабан 17 опирается своими катками 23 на направляющие 24 и связан с лебедкой 21 канатом 25, Ведущий барабан 16 получает движение от электродвигателя 26 через клиноременную передачу, редуктор 27 и цепную передачу 28. На ведущем барабане 16 установлены подпружиненные губки 29, которые могут поворачиваться вокруг оси 30. На концах губок на оси смонтированы ролики 31, которые обкатываются по неподвижному кулачку 32, обеспечивая путем поворота губок за счет пружин зажарим каната и устранение его проскальзывания по ведущему бараоану 16 в зоне угла обхвата. В нерабочей зоне губки находят на выступ кулачка 32, освобождая канат 18. На тележке 12 установлен механизм зажима ветвей каната 33, который состоит из неподвижных губок 34 и подвижных зажимных губок 35. Положение неподвижных губок регулируется винтами 36, прижим к которым обеспечивается пальдами 37, в которые упираются пружины 38, сила прижатия которых регулируется гайками 39.Зажимные губки 35 установлены на осях 40 и несут на концах ролики 41, на которые воздействуют кулацки 42, получающие вращательное движение через зубчатые колеса 43 и 44 при повороте ручки 45, жестко закрепленной на колесе 44.Механизм зажима 33,несет на себе две пары роликов 46, которые расположены выше направляющих, роликов 20 и при прохождении над ними приподнимают ветви каната. На рабочем органе 2 закреплен сварочный утюг 47, который подвешен шарнирно на оси 48 через рычаг 49, образующий с тягой 50 параллелограмм, благодаря чему обеспечивается параллельность рабочей кромки утюга и рабочей поверхности стола во время подъема и опускания. На другом конце рычага 49 установлен груз 51, путем перемещения которого регулируется величина давления утюга на пленку. В поднятом положении утюг фиксируется подпружиненным шариком 52 с регулировочным винтом 53. Подвод электроэнергии для питания нагревателей утюга осуществляется гибким кабелем 54. На кронштейне 55 закреплена бобина 56 с прокладочным материалом (фторпласт), который через направляющий 5 10 15 20 25 Зо оцэ 40 45 50 ролик 57 подается под утюг. На утюге закреплена ручка 58 для подъема и опусканияего, Ломаный рычаг 59 имеет возможностькачания за счет сжатия пружин 60, чем обеспечивается компенсация непараллельности направляющих каретки и рабочей поверхностистола. Настройка пружин производится винтами 61.Устройство работает следующим образом.Включается электродвигатель привода канатоведущего барабана 16, и канат начинаетдвигаться по,роликам 20. Включается нагревсварочного утюга, регулирование температурыкоторого производится электронным потенциометром. На рабочей поверхности стола укладывается одно полотнище, в кармане 10 -другое, На швеллере 9 располагают кромкисвариваемых полотнищ с необходимой величиной нахлеста и закрепляют грузами,Прокладочный материал с бобины 56 заправляется под утюг 47 и,накладывается наповерхность стыкуемых полотнищ, Одновременно рычагом 45 включается движение тележки 12 с кареткой 1.При своем движении канат через механизмзажима перемещает тележку 12 по направляющей 11 в ту или другую сторону. Тележкапри своем движении воздействует щеками 15на толкатели 14, установленные на каретке,обеопечивая ее движение по своим направля:ощим, причем все неровности пола и направляющих компенсируются толкателями, и каретка с ,тюгом полчае прямолинейное пс,смещение. При движении утюга нспараллель ости в вертикальной плоскости компенспру -ются шарнирной подвеской его. По окончаниисварки рычагом 45 выключаетсяперемещение тележки с кареткой, одновременно с помощью ручки 58 поднимается утюг.Для сварйи следующего шва тележка возвращается с поднятым утюгом в исходное по.ложение.Размотанный прокладочный материал приобратном движении каретки после остыванияшва наматывается на бобину 56,Благодаря тому, что тележка связана с кареткой посредством шарового шарнира, а рабочий орган закреплен на каретке шарнирнопосредством равноплечего параллелограмма,устраняется влияние неровностей стола и направляющих на процесс сварки, что повышаст качество сварного соединения. Формула изобретения1. Устройство для соединения полотнищ из полимерных материалов, содержащее рабочий стол и перемещаемую вдоль него по направляющим тележку с кареткой, на которой закреплен рабочий орган, о т л и ч а ю щ е е с я тем, что, с целью повышения качества соединения за счет устранения влияния неровностей стола,и направляющих на процссс сварки, тележка связана с кареткой посредством шарового шарнира, выполненного в виде смонти526515 5 б 55 5 5 1 рованнык на каретке подпружиненными толкатслсй со сферическими головками, взаимодействующими с тележкой.2. Устройство по и. 1, отлич ающееся тем, что раоочий орган закреилен на каретке шарнирно иосрелством равноилсчего иараллслограмма, снабженного уравновешивающим грузом,Тирж 8 4Совета Мсеров СССоткрытийая наб д 4/5 дписное юпография, пр. Сапунова ктор Т. Никольс аказ 2052/2ЦНИИПИ Изд. М 1619 Государственото коми по делам изобрсте 3035, Москва, Ж, Р
