Способ определения содержания металла в партии полосы

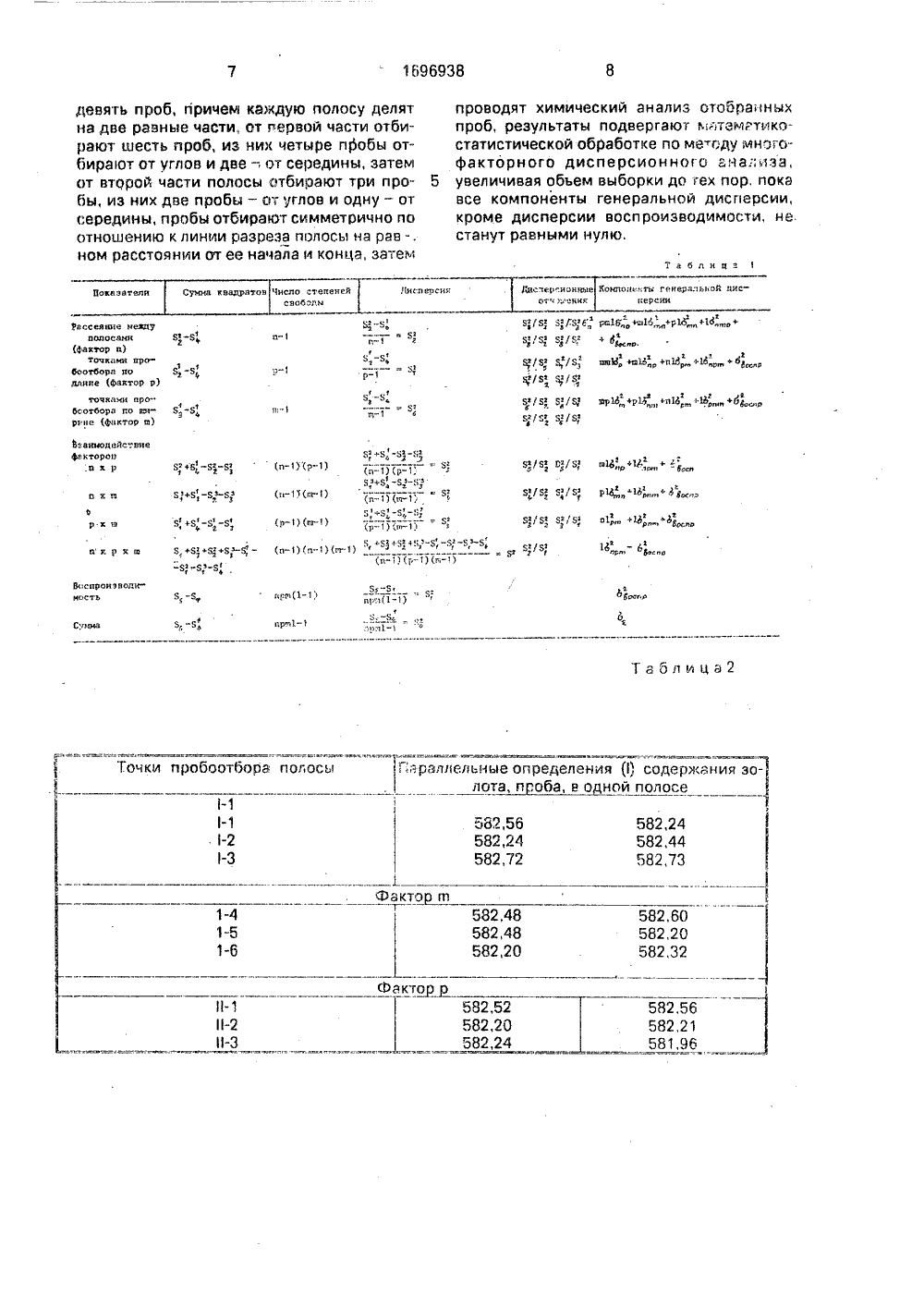

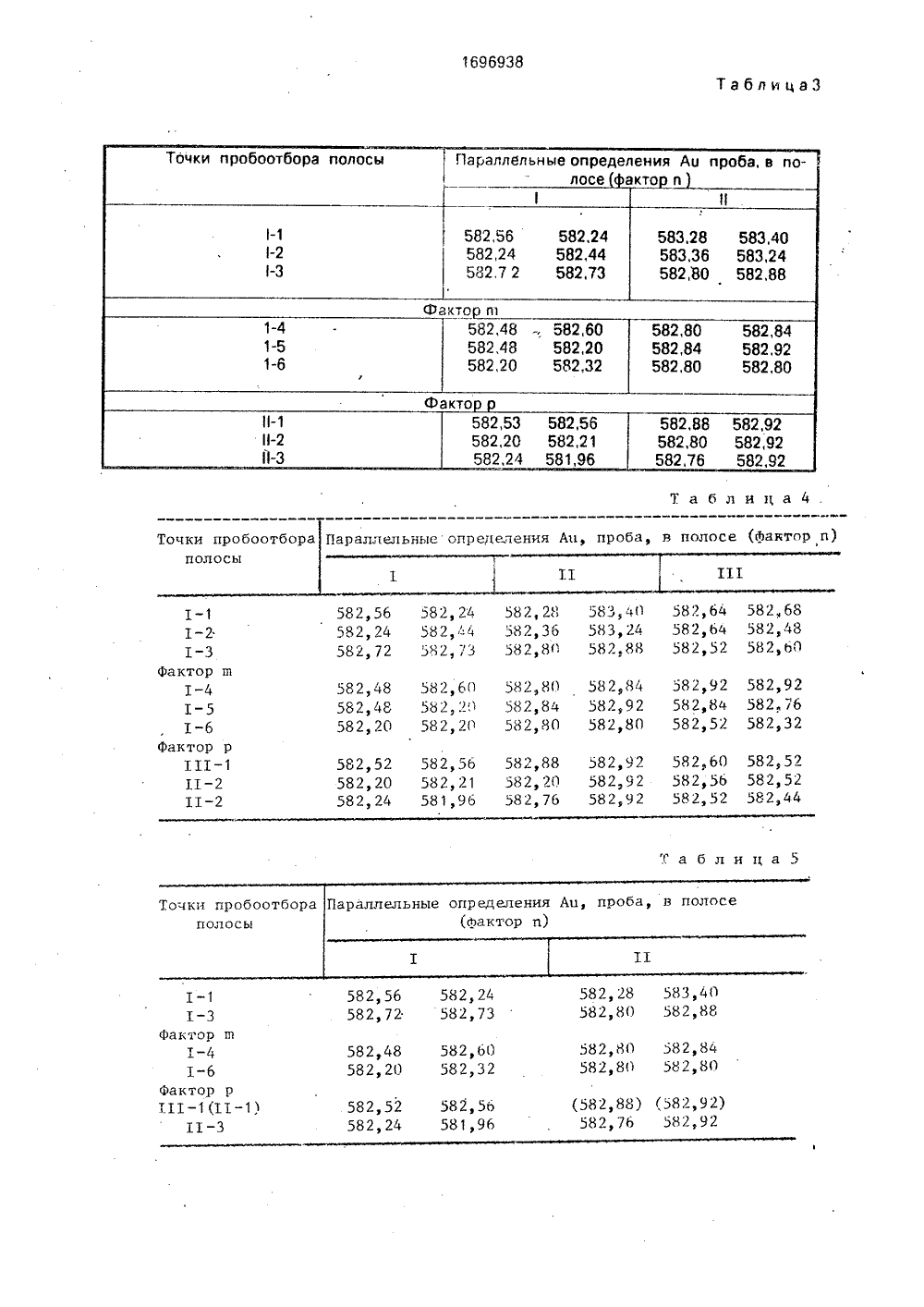

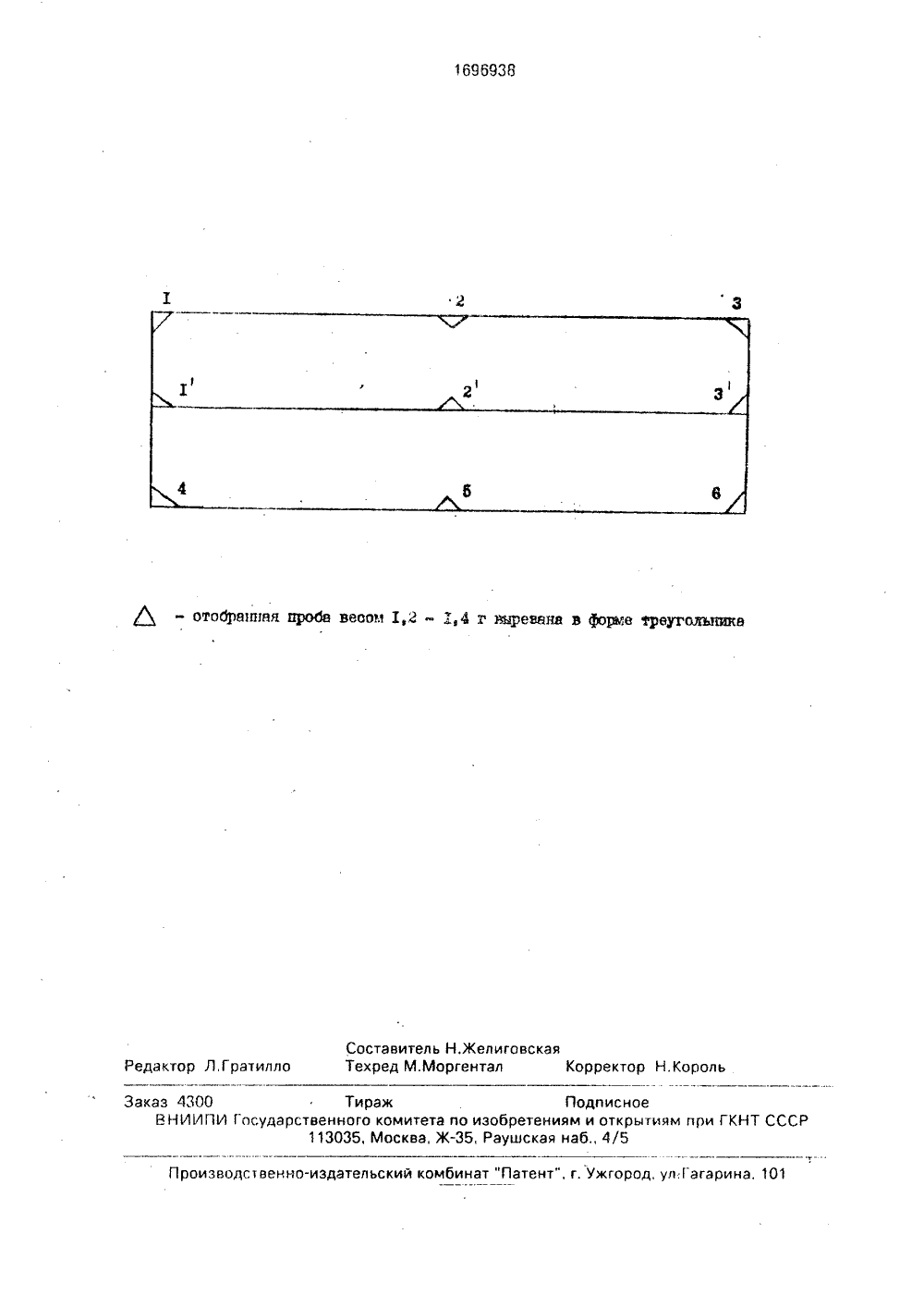

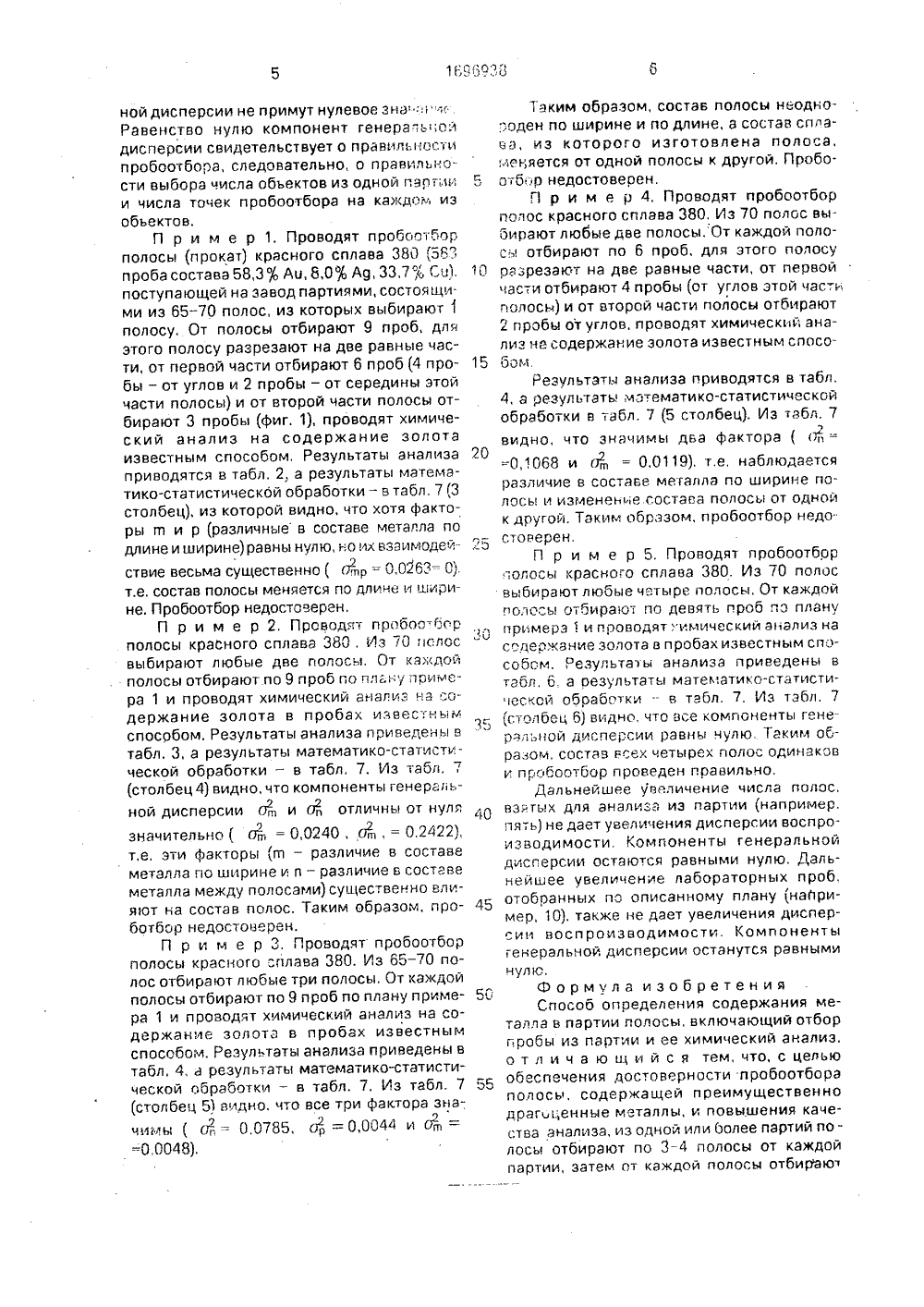

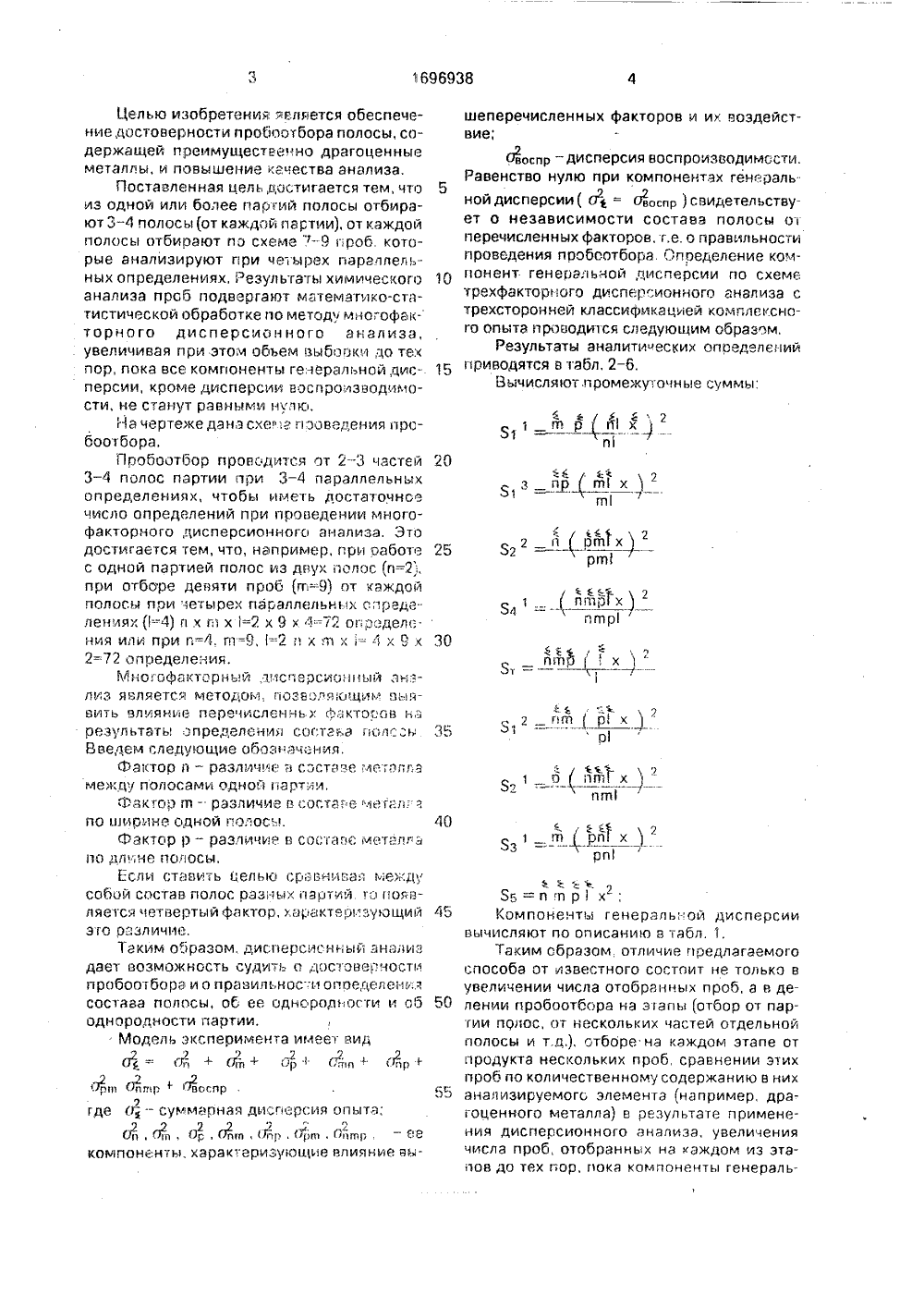

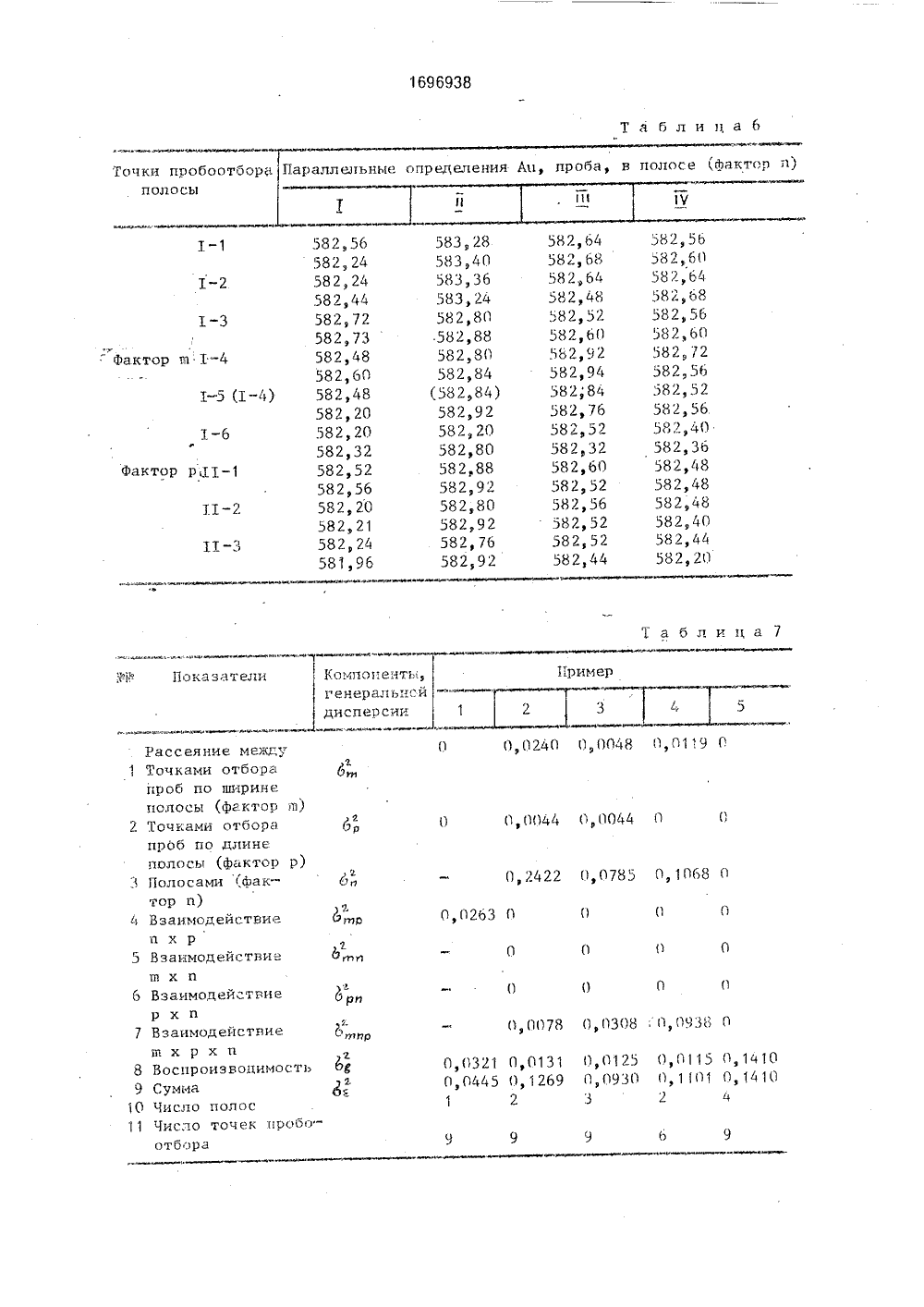

. :,"г.)д" дг сс; с 1, 1 с ." , гс 4 досс ИЗОБРЕТЕ ПИСАН АВТОРСКОМУ ДЕТЕЛ ЬСТВ(56) Полоса, с, 4, п,п. 3 - 2-3.3, ГОСТ 7221-30М 1980. рают шесть проб, из них четыре пробы отблрают от углов и две - от середины. затем от второй части полосы отбираю три пробы, иэ них две пробы - от углов и одну - от середины, пробьс отбирают симметрично по отношению к линии разреза полосы на равном расстоянии от ее начала и конца, затем проводят химический анализ отобранных проб, результаты подвергают математикостатистической обработке по методу многофакторного дисперсионного анализа, г+ Опоопр, Гдв- СУММарНая дИСПЕрСИя2 2ОП Ыд: Оп, Ощ, Ор, Опп), Опр гргп, Опгпр,- ее компонентьс, характеризующие алиясц е заданных факторов и их взаимодействие, Гдоопр,-дисперсия восп роиэводимости. Равенство нулю компоне ГЕНЕраЛЬНОй дИСПЕрСИИО,= Ооосс)р,) свидетельствует о правильнос-и проведения пробоотбора, 1 ил 7 табл. г 1 ЕНИЯ СОДЕИИ ПОЛОСЬ ится к способу опресы, которое может таллургии драгоценобеспеченле достополосы, содержащей оценные металлы. и нализа. Разработан талла в партии поло- пробы из партии поолосы от каждой полосы отбираютполосу делят чт иой каждуюот перв части от ла в отработанн Изобретение относится к способам определения содержания элементов в партиях полосы, в том числе содержащей драгоценные металлы,Известен способ пробоотбора полосы, заключающийся в откусывании щипцами кусочков полосы с углов листа - полосы, расположенных по диагонали 2 шт. Пробы отбираются от каждой третьей полосы партии., состоящей из многих полос, с последующим аналитическим определением содержания элемента, преимущественно драгоценного метбах. Недостатками стоверность резул сутствием инфор партии, однородн сы, о существован лос в пределах партий, а также отходимом оптималь ных от полосы, и подвергаемых про проспособа является ьтатов, обусловлен мации об однород ости состава одной ии различий в саста одной партии и р сутствие сведений о ном числе проб, от количестве полос и боотбору. ост полое поазных необ- бранГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР(54) СПОСОБ ОПРЕДЕИЯ МЕТАЛЛА В ПАРТ) Изобретение относделения состава полобыть использовано в меных металлов, Цель -верности пробоотборэпреимущественно драгповышение качества аспособ определения месы, включающий отборлосы: отбирают 3 - 4партии, затем от кажддевять проб, причемна две равные части,1696938 "Целью изобретения явггется обеспечение достоверности пробоотбора полосы, содержащей преимущественно драгоценныеметаллы, и повышение качества анализа,Поставленная цель досгигается тем, чтоиз одной или более партий полосы отбирают 3-4 гЗОлосы (От каждой га ртии), От каждолполосы отбирают по схеме 7-9 проб которые анализируют при четырех параллельных определениях, Результаты химическогоанализа проб подвергают математико-статистической обработке по методу многофакторного дисперсионного анализа,увеличивая при этом объем выбооки До техпор, пока все компоненты генеральной дисперсии, кроме дисперсии Воспроизводимости, не станут равными нулю,г)а Ч 8 РТЕЖЕ ДЗНЗ СХГеепа П ЗОВЕДЗНИЯ ПРОбоотбора,Пробоотбор проводится От 2-3 частей3 - 4 полос партии при 3 - 4 параллельныхопределениях, чтобы иметь достаточноечисло определений при проведении многофакторного дисперсионного а.элиза, Этодостигается тем, что, например, при оаботес одной партией полос из двух полос (и=-2;при отборе девяти проб (гг,=х 9) от каждойполосы пои;етырех гараллельнь х определениях(.=4) и х гл х 1=2 х 9 х 2:=72 Огределе.ния или при )4, гл=9 е, (=х 2 п х гп х -х 4 х 9 х2=72 Определения.МногофакторньЙ дисперсиоПый анализ является методом., ЛОзволяюециел ВьяВить Влияние перееисленнь х фзктОООВ нзОвэу) ЬТЗТЬ )ПрЕДВЛЕНИЯ СОСТЗВЗ ГОЛ" СЫВведем следующие обозееачения,Фактор л - различхее а составе лет:)лг,амежду полосами одной геартии,ФзктОе) гп Рзэличеие В составе влегай апо ширине Одной голос,;Фактор р - различие в составе металлаПО ееЛе;,Не еоге)СЫЕсли стсВи.гь ьелью сравнЯВзл междусобои состаВ пОлбс Оэз-ых паОтий го пояе)ляется четвертый фактор, характер.:Вующийэто различие,Таким образом, Дисперсионный анализдает Возможность судить О достове(ачостипробоотборз и о правильноси опрегееленлясостава полосы, об ее однородности и обОднородности партии,: Модель эксперимента имеет Вид, 2,2О = Ог + Ов + Ор + Сещ + еврве)рв ОпверГ)всслр2гДЕ О - СУММЗРНЗЯ ДИСГ 8 РСИЯ ОПЫ.Га;С 4, Г)2 в, Ор, Опв, %р, ) рп 1, Г)еевер - 88компонентье хзрзктеризугощые Влияни 8 Вы. шеперечисленных факторов и их воздействие;Своспр - ДИСПЕрСИя ВОспрОИЗВОДИМОСТИ,Равенство нулю при компонентах генераль 5НОй ДИСПЕРСИИ( О 2 = О 2 вос,р ) СВИДЕтЕЛЬСтВУет о независимости состава полосы о.перечисленных факторов, т.е, о правильностипроведения пробоотбора Определеение компонент генеральной дисперсии по схеметрехфакторного диспер".ионного анализа стрехсторонней классификацией комплексного опыта проводится следующим Образ)м,Результаты аналителдеских опоеделеИй5 приводятся в табл, 2 - 6,Вычисляют лромежуточные суммы:20з гер й) хгп2 д ( ойдх)рп)1 х.%.( пт)х Ь пп)р 3 О4 е гйп)бхБт =с- - г,2 гел)р х1 351%. т 1 (г 1 х -пп)щ (хх хрпгЯВ - ипр х45 Компонент. генераль-ой дисперсииВычисляют по описанию В табл. 1,Таким образом отличие предлагаемогоспособа от известного состоит не только в увеличении числа отобранных проб, а в де лении пробоотбора на этапы (отбор от партии и)Лос, от нескольких частей отдельной полосы и т.д,), Отборе на каждом этапе от продукта нескольких проб, сравнении этих проб по количественному содержанию в них 55 анализируемого элемента (например, драгоценного металла) В результате применения дисперсионного анализа, увеличения числа проб, отобранных нз каждом из этапов до тех пор, пока компоненты генераль ной дисперсии не примут нулевое эна, к Равенство нулю компонент генеральной дисперсии свидетельствует о правильности пробоотбора, следовательно, о правильности выбора числа Объектов из одной партии и числа точек пробоотбора на каждом из объектов.П р и м е р 1, Проводят пробоотбор полосы (прокат) красного сплава 380 (58".проба состава 58,30 Ао, 8,0 А 9, 33,7% Со), поступающей на завод партиями, состоящими из 65 - 70 полос, из которых выбирают 1 полосу, От полосы отбирают 9 проб, для этого полосу разрезают на две равные части, от первой части отбирают 6 проб (4 пробы - от углов и 2 пробы - от середины этой части полосы) и от второй части полосы отбирают 3 пробы (фиг, 1), проводят химический анализ на содержание золота известным способом, Результаты анализа приводятся в табл. 2, а результаты математико-статистической обработки - в табл, 7 (3 столбец), из которой видно, что хотя факторы щ и р (различные в составе металла по длине и ширине) равны нулю, но их взаимодействие весьма существенно ( ор = 0,0263=- О). т.е, состав полосы меняется по длине и ширине. Пробоотбор недоставергн,П р и м е р 2, Проводят пробоо-бор полосы краСного сплава 380, Иэ 70;юлос выбирают любые две полосы, От каждой полосы Отбирают.по 9 проб по плдну примера 1 и проводят химический анализ на содержание золота в пробах известным спосрбом. Результаты анализа приведены в табл. 3, а результаты математико-статистической обработки - в табл, 7. Из табл, 7 (столбец 4) видно, что компоненты генеральной дисперсии о и о 2 П отличны от нуля значительно( о, = 0,0240, о, = 0,2422), т,е. эти факторы (щ - различие в составе металла по ширине и п - различие в составе металла между полосами) существенно влияют на состав полос. Таким образом, проботбор недостоверен.П р и м е р 3, Проводят пробоотбор полосы красного:плава 380. Из 65 - 70 полос отбирают любые три полосы, От каждой полосы отбирают по 9 проб по плану примера 1 и проводят химический анализ на содержание золота в пробах известным способом. Результаты анализа приведены в табл, 4. а результаты математико-статистической обработк 1 л - в табл, 7, Из табл, 7 (столбец 5) видно, что все три фактора значимы ( Ов = 0,0785, Ор =0,0044 и ОВ =-0,0048).аким Образом, состав полосы неодно.".;оден по ширине и по длине, а состав сплава, из которого изготовлена полоса,меъ;яется от одной полосы к другой, Пробо 5 о. бр недостоверен,П р и м е р 4, Проводят пробоотборполос красного сплава 380, Из 70 полос выбирают любые две полосы.От каждой полосы отбирают по 6 проб, для этого полосу10 оаэрезают на две равные части, от первойчасти отбирают 4 пробы (от углов этой частиг.олосы) и от второй части полосы отбирают2 пробы от углов, проводят химический анализ на содержание золота известным спосо 15 оомРезультаты анализа приводятся в табл,4, а результаты мэтематико-статистическойобработки в табл, 7 (5 столбец). Из табл, 7видно, что значимы два фактора ( 6 П.=20=0,1068 и о = 0,0119), т,е, наблюдаетсяразличие в составе мегалла по ширине полосы и изменем е состава полосы от одноик другой. Таким образом, пробоотбор недостоверен.П р и м е р 5. Проводят пробоотборполосы красного сплава 380. Из 70 полосвыбирают любые четыре полосы, От каждойполосы отбирают по девять проб пэ планупримера 1 и проводят; имический анализ насодержание золота и пробах известным способом, Результа 1 ы анализа приведены втабл, 6 а Оезультаты математико-статистической обработки - в табл, 7, Из табл, 7(столбец 6) видно. что все компоненты генеральной дисперсии равны чулю Таким образом, состав гсех четырех полос одинзкови пробоотбор проведен правильно,Дальнейшее увеличение числа полос,взять,х для анализа иэ партии (например,пять) не дает увеличения дисперсии воспроизводимости, Компоненты генеральнойдисперсии остаются равными нулю. Дальнейшее увеличение лабораторных проб,отобранных по Описанному плану (найример, 10), также не дает увеличения дисперсии воспроизводимости. Компонентыгенеральной дисперсии останутся равныминулю,Оормула изобретенияСпособ определения содержания металла в партии полосы, включающий отборгробы из партии и ее химический анализ,о т л и ч а ю щ и й с я тем, что, с цельюобеспечения достоверности пробоотбораполосы, содержащей преимущественнодрагоценные металлы, и повышения качества анализа, иэ одной или Ьолее партий полосы отбирают по 3-4 полосы от каждойпартии, затем от каждой полосы отбираю1696938 твблнцд 1ь Дпсчерсионнь компоненты генералаой пнсоттенинперсии Поквэвтелн Срммв кввдрвтов Числа степенейсвабогм,исп едсмн рвссеввпе мездрдодосвмн (Фвктор и)тачкггмп пробоотборв по плппе (Фвктор р) ь 88г г гг/Бг БгдгсгБг/Бг Бг/ Бггг в Бгг Б с Бг и: г.д к р БгьЬ Бг Бгс 8 .г1-4 1-51-6 582,48 582,48 582,20 582,60 582,20 582,32 Фактор р 582,56 582,21 581,96 58252582,20582,24 11- 1 11-2 Пдевять проб, причем каждую полосу делят на две равные части от первой части отбирают шесть проб, из них четыре п 1)обы отб)ира)от от углов и две - , от середины, затем от второй части полосы отбирают три пробы, из них две пробы - от углов и одну - от середины, пробы отбиран)т симметрично по отношению к линии разреза полосы на рав -. ном расстоянии от ее начала и конца, затем проводят химический анализ отобранных проб, резуаты подвергаю р.теме-т(бкостатистической обработке по ме оду многофакторного дисперсионного анализа, 5 увеличивая обьем выборки до гех пор, покавсе компоненты генеральной дисперсии, кроме дисперсии воспроизводимости, не станут равными нуле.,7Точки пробоотбор;1 Параллельные определения Ацр проба, полосы) р 2422 О,О Р, 0263 О О О О Ор ОрЗО О 0,0078 О,О О 0115 0,1410 0,1(01 0,141( 2 1,0О,О3 0,0321 О,О0,0445 0,11 2 Рассеяние меже;у1 Точками отборапроб по ширинеполосы (Фактор щ)2 Точками отборапроб по длинеполось (Фактор р)3 Полосами (Фак."р. Ор и)4 Взаимодействие5 Взаимодействиещ х и6 Взаимодействиер х и7 Взаимодействиеж х р х и8 Воспроизводимость9 Сумма10 Число полос11 Число точек нробоотбора 582 р 56 582, 24 582 р 24 .58 2, 44 582, 72 582,73 582,48 582, 60 582,48 582,20 582,20 582,32 582,52 582,56 582,20 582,21 582, 24 581,96 583, 2858340583 р 36583,24582,80582,88582,80582,84169 б 938 тобращая проба веооц 1,3 - 1,4 т ирезана з форме треугольник Составитель Н.ЖелиговскаТехред М.Моргентал Редактор Л,Грати ектор Н,Король Тираж ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5-- т аз 430ВНИИ роизводственно-издательский комбинат "Патент", г. Ужгород, ул.1 агарина, 101
