Стыковое соединение наружных и внутренних стеновых панелей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1033667
Автор: Сухинин
Текст

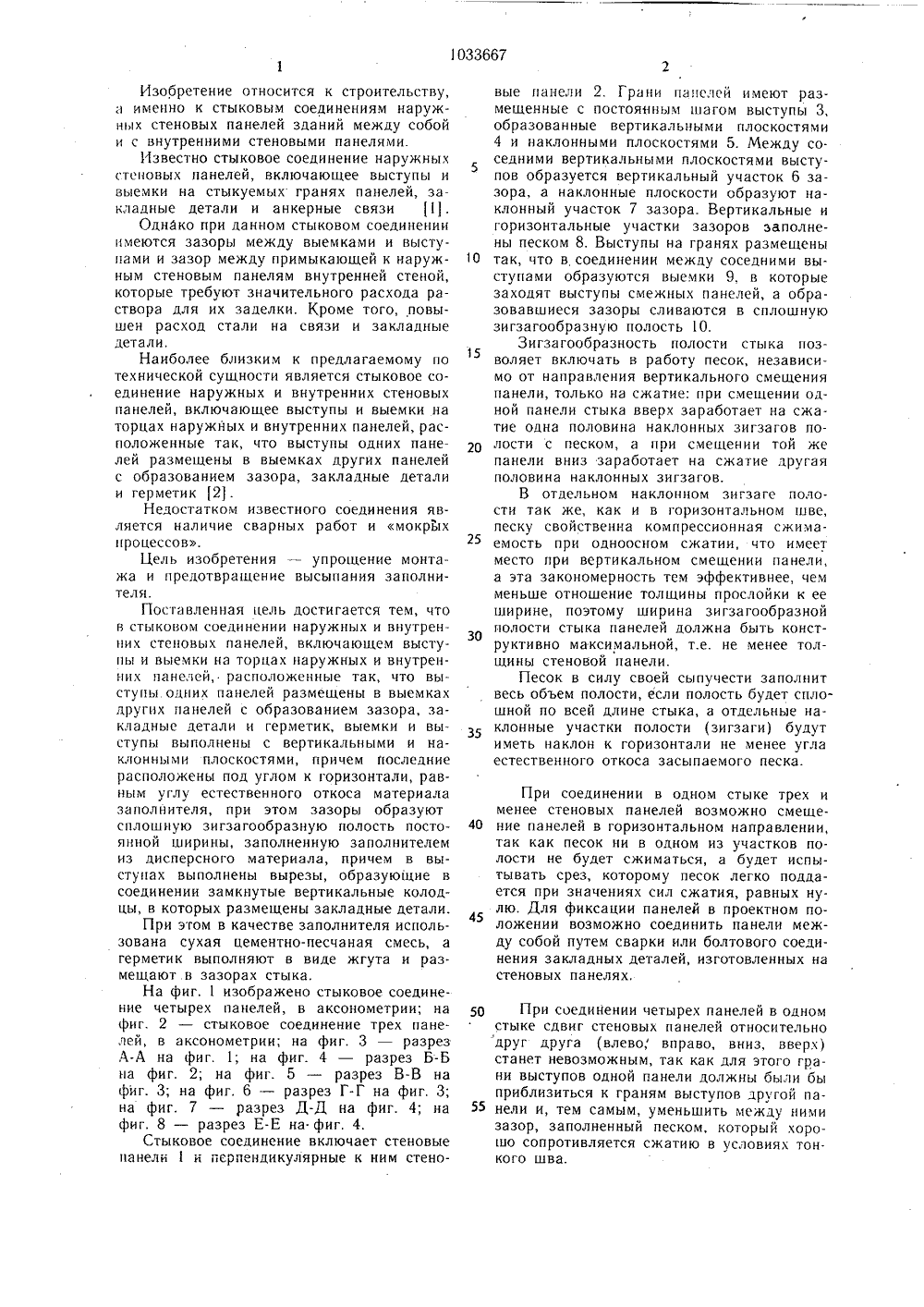

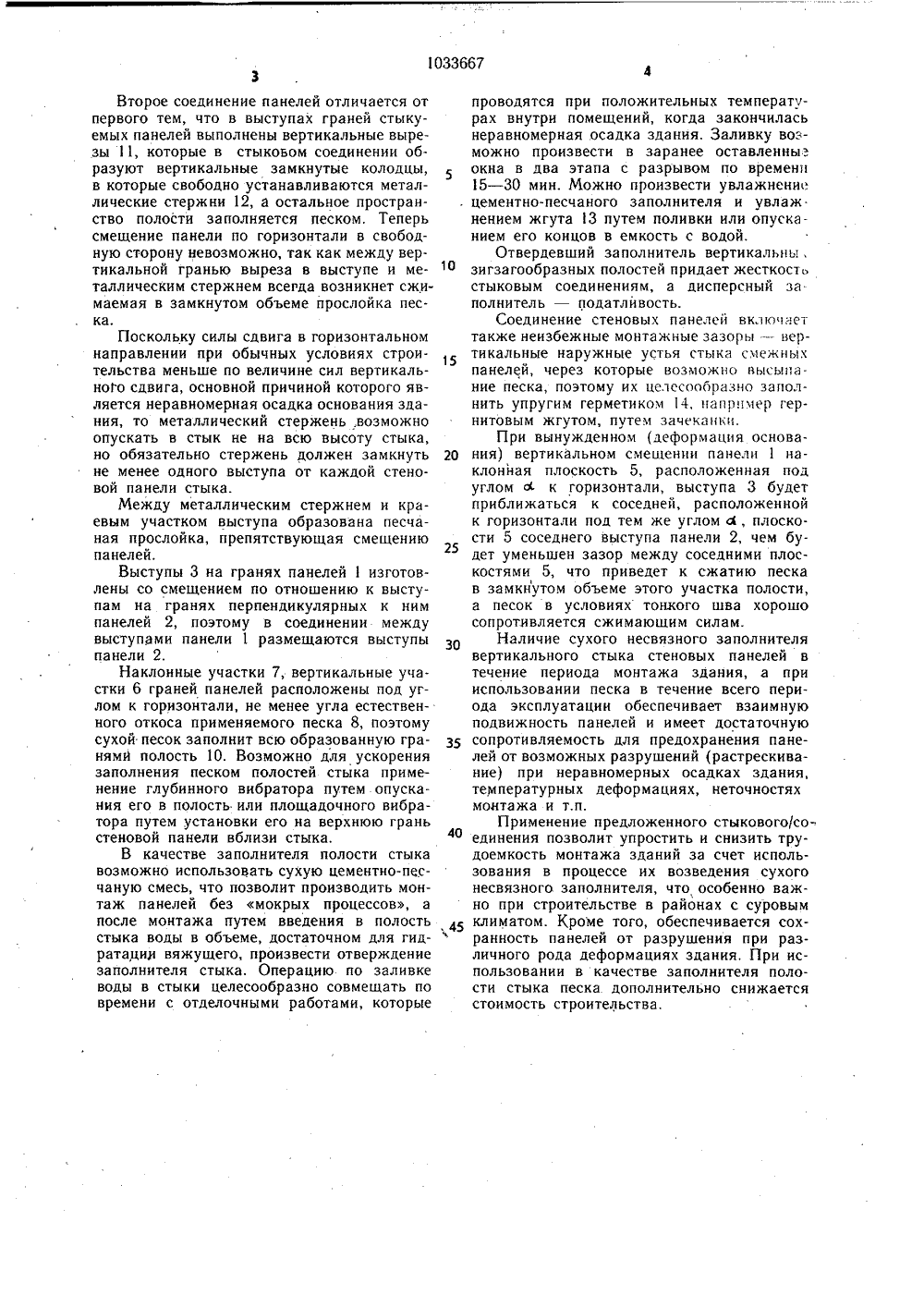

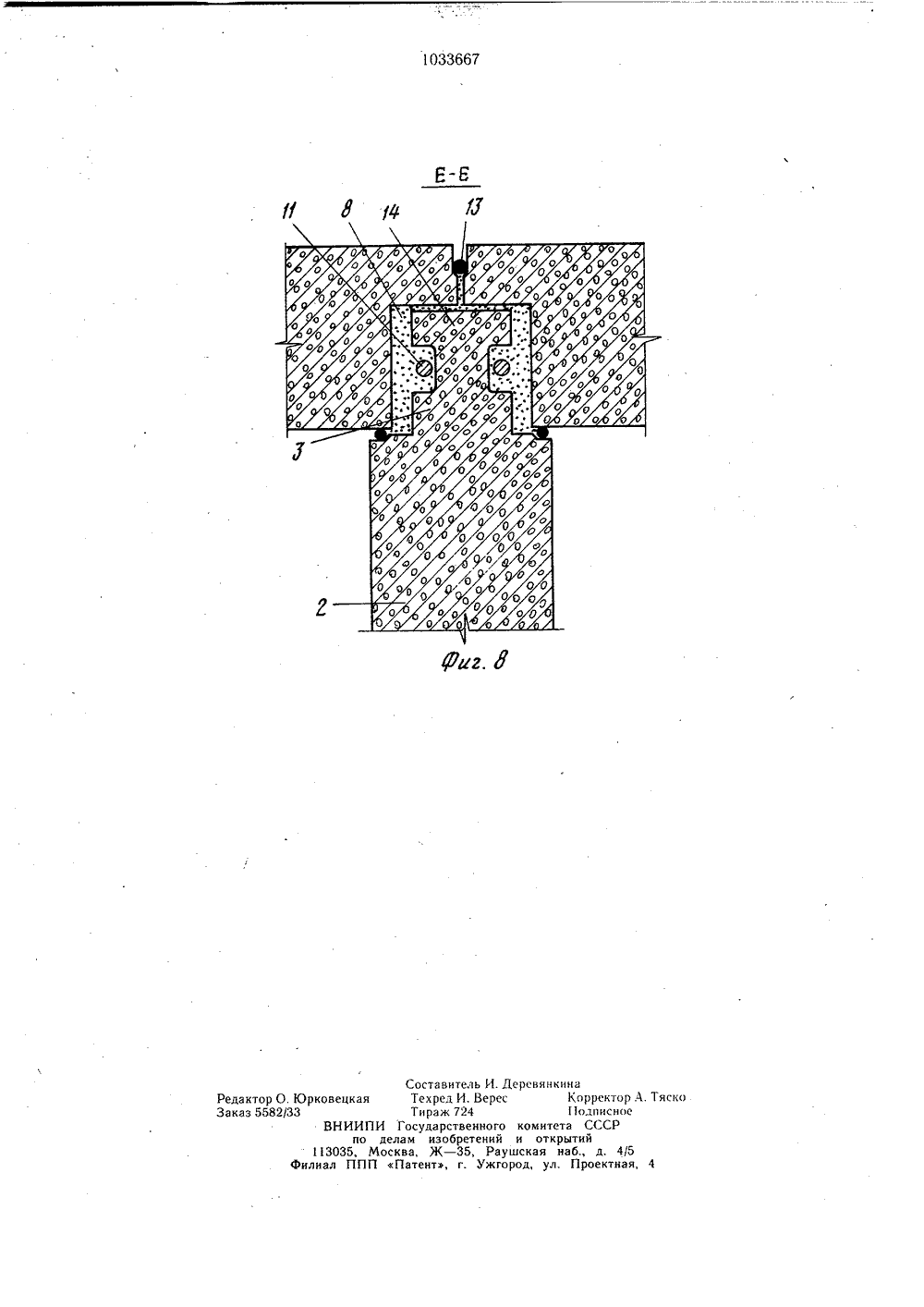

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 3667 19) (1 4 В 1/38; Е 04 В 1/6 МИТЕТ СССР ИЙ И ОТНРЫТ ОСУДАРСТВЕННЫИПО ДЕЛАМ ИЗОБРЕТ БРЕТ САНИ Р по за- В 1/58;02582. СОЕД ИХ С щее в хи вчто выем зазор чающ ИНЕНИЕ ТЕНО гступы и утренних выступы ках друа, заклад ееся тем,АВТОРСКОМУ( СВИДЕТЕЛЬСТ(54) (57) 1. СТЫКОВОЕНАРУЖНЫХ И ВНУТРЕННВЫХ ПАНЕЛЕЙ, включаювыемки на торцах наружныпанелей, расположенные таодних панелей размещеныгих панелей с образованиемные детали и герметик, отл что, с целью упрощения монтажа, выемки и выступы выполнены с вертикальными и наклонными плоскостями, причем последние расположены под углом к горизонтали, равным углу естественного откоса материала заполнителя, при этом зазоры образуютсплошную зигзагообразную полость постоянной ширины, запопненную заполнителем из дисперсного материала, причем в выступах выполнены вырезы, образующие в соединении замкнутые вертикальные колодцы в которых размещены закладные детали.2. Соединение по п. 1, отличающееся тем, что в качестве заполнителя использована сухая цементно-песчаная смесь.3. Соединение по и. 1, отличающееся тем, что с целью предотвращения высыпания заполнителя, герметик выполнен в виде жгута и размещен в зазорах стыка.Изобретение относится к строительству,а именно к стыковым соединениям наружных стеновых панелей зданий между собойи с внутренними стеновыми панелями.Известно стыковое соединение наружныхстеновых панелей, включающее выступы ивыемки на стыкуемых гранях панелей, закладные детали и анкерные связи 1.Однако при данном стыковом соединенииимеются зазоры между выемками и выступами и зазор между примыкающей к наружным стеновым панелям внутренней стеной,которые требуют значительного расхода раствора для их заделки, Кроме того, повышен расход стали на связи и закладныедетали,Наиболее близким к предлагаемому потехнической сущности является стыковое соединение наружных и внутренних стеновыхпанелей, включаюшее выступы и выемки наторцах наружных и внутренних панелей, расположенные так, что выступы одних панелей размещены в выемках других панелейс образованием зазора, закладные деталии герметик 2).Недостатком известного соединения является наличие сварных работ и мокрйхпроцессов.Цель изобретения - упрошение монтажа и предотвращение высыпания заполнителя.Поставленная цель достигается тем, чтов стыковом соединении наружных и внутренних стеиовых панелей, включающем выступы и выемки на торцах наружных и внутренних панелей, расположенные так, что выступы одних панелей размешены в выемкахдругих панелей с образованием зазора, закладные детали и герметик, выемки и выступы выполнены с вертикальными и наклонными плоскостями, причем последниерасположены под углом к горизонтали, равным углу естественного откоса материалаза пол йителя, при этом зазоры образуютсплошную зигзагообразную полость постоянной ширины, заполненную заполнителемиз дисперсного материала, причем в высту иах выполнены вырезы, образующие всоединении замкнутые вертикальные колодцы, в которых размещены закладные детали.При этом в качестве заполнителя использована сухая цементно-песчаная смесь, агерметик выполняют в виде жгута и размешают в зазорах стыка.На фиг, 1 изображено стыковое соединение четырех панелей, в аксонометрии; нафиг. 2 - стыковое соединение трех панелей, в аксонометрии; на фиг. 3 - разрезА-А на фиг. 1; на фиг. 4 - разрез Б-Бна фиг. 2; на фиг. 5 - разрез В-В нафиг. 3; на фиг. 6 - разрез Г-Г на фиг. 3;на фиг. 7 - разрез Д-Д на фиг. 4; нафиг, 8 - разрез Е-Е на фиг, 4.Стыковое соединение включает стеновыепанели 1 и перпендикулярные к ним стено 40 45 50 При соединении четырех панелей в одномстыке сдвиг стеновых панелей относительно друг друга (влево, вправо, вниз, вверх) станет невозможным, так как для этого грани выступов одной панели должны были бы приблизиться к граням выступов другой па нели и, тем самым, уменьшить между нимизазор, заполненный песком, который хорошо сопротивляется сжатию в условиях тон.кого шва,5 10 15 20 25 30 35 вые панели 2. Грани панелей имеют размешенные с постоянным шагом выступы 3, образованные вертикальными плоскостями 4 и наклонными плоскостями 5. Между соседними вертикальными плоскостями выступов образуется вертикальный участок 6 зазора, а наклонные плоскости образуют наклонный участок 7 зазора. Вертикальные и горизонтальные участки зазоров заполнены песком 8. Выступы на гранях размешены так, что в соединении между соседними выступами образуются выемки 9, в которые заходят выступы смежных панелей, а образовавшиеся зазоры сливаются в сплошную зигзагообразную полость 10.Зигзагообразность полости стыка позволяет включать в работу песок, независимо от направления вертикального смещения панели, только на сжатие: при смешении одной панели стыка вверх заработает на сжатие одна половина наклонных зигзагов полости с песком, а при смещении той же панели вниз заработает на сжатие другая половина наклонных зигзагов.В отдельном наклонном зигзаге полости так же, как и в горизонтальном шве, песку свойственна компрессионная сжимаемость при одноосном сжатии, что имеет место при вертикальном смещении панели, а эта закономерность тем эффективнее, чем меньше отношение толщины прослойки к ее ширине, поэтому ширина зигзагообразной полости стыка панелей должна быть конструктивно максимальной, т.е. не менее толщины стеновой панели.Песок в силу своей сыпучести заполнит весь объем полости, если полость будет сплошной по всей длине стыка, а отдельные наклонные участки полости (зигзаги) будут иметь наклон к горизонтали не менее угла естественного откоса засыпаемого песка. При соединении в одном стыке трех и менее стеновых панелей возможно смешение панелей в горизонтальном направлении, так как песок ни в одном из участков полости не будет сжиматься, а будет испытывать срез, которому песок легко поддается при значениях сил сжатия, равных нулю. Для фиксации панелей в проектном положении возможно соединить панели между собой путем сварки или болтового соединения закладных деталей, изготовленных на стеновых панелях.Второе соединение панелей отличается от первого тем, что в выступах граней стыкуемых панелей выполнены вертикальные вырезы 11, которые в стыковом соединении образуют вертикальные замкнутые колодцы, в которые свободно устанавливаются металлические стержни 12, а остальное пространство полости заполняется песком. Теперь смещение панели по горизонтали в свободную сторону невозможно, так как между вертикальной гранью выреза в выступе и металлическим стержнем всегда возникнет сжимаемая в замкнутом объеме прослойка песка.Поскольку силы сдвига в горизонтальном направлении при обычных условиях строительства меньше по величине сил вертикального сдвига, основной причиной которого является неравномерная осадка основания здания, то металлический стержень .возможно опускать в стык не на всю высоту стыка, но обязательно стержень должен замкнуть не менее одного выступа от каждой стеновой панели стыка.Между металлическим стержнем и краевым участком выступа образована песчаная прослойка, препятствующая смещению панелей.Выступы 3 на гранях панелей 1 изготовлены со смещением по отношению к выступам на гранях перпендикулярных к ним панелей 2, поэтому в соединении между выступами панели 1 размещаются выступы панели 2.Наклонные участки 7, вертикальные участки 6 граней панелей расположены под углом к горизонтали, не менее угла естественного откоса применяемого песка 8, поэтому сухой песок заполнит всю образованную гранямй полость 10. Возможно для ускорения заполнения песком полостей стыка применение глубинного вибратора путем опускания его в полость или площадочного вибратора путем установки его на верхнюю грань стеновой панели вблизи стыка.В качестве заполнителя полости стыка возможно использовать сухую цементно-песчаную смесь, что позволит производить монтаж панелей без мокрых процессов, а после монтажа путем введения в полость стыка воды в объеме, достаточном для гидратации вяжущего, произвести отверждение заполнителя стыка. Операцию по заливке воды в стыки целесообразно совмещать по времени с отделочными работами, которые 5 10 15 20 25 30 35 40 45 проводятся при положительных температурах внутри помещений, когда закончилась неравномерная осадка здания, Заливку возможно произвести в заранее оставленны окна в два этапа с разрывом по времени 15 - 30 мин. Можно произвести увлажнени цементно-песчаного заполнителя и увлаж. нением жгута 13 путем поливки или опусканием его концов в емкость с водой.Отвердевший заполнитель вертикальны, зигзагообразных полостей придает жесткост стыковым соединениям, а дисперсный заполнител ь - податл и вость.Соединение стеновых панелей включает также неизбежные монтажные зазоры - вертикальные наружные устья стыка смежных панелей, через которые возможно высыиание песка, поэтому их целесообразно заполнить упругим герметиком 14, например гернитовым жгутом, путем зачеканки.При вынужденном (деформация основания) вертикальном смешении панели 1 наклонная плоскость 5, расположенная под углом сс к горизонтали, выступа 3 будет приближаться к соседней, расположенной к горизонтали под тем же углом с(, плоскости 5 соседнего выступа панели 2, чем будет уменьшен зазор между соседними плоскостями 5, что приведет к сжатию песка в замкнутом объеме этого участка полости, а песок в условиях тонкого шва хорошо сопротивляется сжимающим силам.Наличие сухого несвязного заполнителя вертикального стыка стеновых панелей в течение периода монтажа здания, а при использовании песка в течение всего периода эксплуатации обеспечивает взаимную подвижность панелей и имеет достаточную сопротивляемость для предохранения панелей от возможных разрушений (растрескивание) при неравномерных осадках здания, температурных деформациях, неточностях монтажа и т,п.Применение предложенного стыкового/соединения позволит упростить и снизить трудоемкость монтажа зданий за счет использования в процессе их возведения сухого несвязного заполнителя, что особенно важно при строительстве в районах с суровым климатом. КроМе того, обеспечивается сохранность панелей от разрушения при различного рода деформациях здания. При использовании в качестве заполнителя полости стыка песка дополнительно снижается стоимость строительства.ревянкина д. 4/5 ектная Редактор О. ЮрковецкаяЗаказ 5582/33ВНИИ ПИпо д113035, Мо лиал ППП Составитель И. ДТехред И. ВересТираж 724Государственноголам изобретенийква, Ж - 35, РауПатент, г. Ужго ектор Л. Тяск исносССР 11 од комитета С и открытии ская наб., од, ул. Пр
СмотретьЗаявка
3430845, 16.04.1982
СУХИНИН СТАНИСЛАВ ФЕДОРОВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: внутренних, наружных, панелей, соединение, стеновых, стыковое
Опубликовано: 07.08.1983
