Передающий тракт радиолокатора кругового обзора

Передающий тракт радиолокатора кругового обзора, содержащий передатчик, антенну с датчиком угловых координат, подключенную к передатчику через антенный переключатель, формирователь пеленга антенны, вход которого соединен с датчиком угловых координат, и эквивалент антенны, отличающийся тем, что, с целью улучшения электромагнитной совместимости, в него введены формирователь сектора ослабления излучения и дополнительный двухканальный переключатель, сигнальный вход которого соединен с выходом передатчика, один из выходов подключен к эквиваленту антенны, а другой - к антенному переключателю, вход управления соединен с выходом формирователя сектора ослабления излучения, вход которого подключен к выходу формирователя пеленга антенны.

Изобретение относится к радиолокационной технике и может быть использовано в радиолокаторе кругового обзора, например, корабельном, от которого требуется высокая электромагнитная совместимость (малые взаимные помехи) с другими близко расположенными радиотехническими средствами.

Для обеспечения электромагнитной совместности радиолокаторов кругового обзора с другими радиотехническими средствами, находящимися на других объектах, используются специальные схемы, например, бинарные интеграторы на выходе приемных устройств. Если близко расположенными к радиолокатору кругового обзора окажутся радиорелейные линии связи, то использование указанных средств защиты неприемлемо. Тогда единственным средством обеспечения электромагнитной совместности является уменьшение уровня излучения радиолокатора в направлении помехоуязвимого объекта.

Известен радиолокатор кругового обзора (МР-302. Техническое описание, 1960 г.), выбранный в качестве прототипа, содержащий приемопередатчик, индикатор, синхронизатор, антенну, устройство управления антенной, датчик угловых координат антенны, схему выработки пеленга антенны, антенный переключатель на ферритовом циркуляторе.

Указанный радиолокатор обеспечивает обзор вкруговую или в заданном секторе.

При круговом обзоре близко расположенные радиотехнические средства подвергаются периодическому облучению мощными зондирующими импульсами радиолокатора. При секторном обзоре прямое облучение близко расположенных радиотехнических средств, находящихся вне сектора обзора, отсутствует. В этом режиме антенна сканирует в определенном секторе, меняет направление вращения, реверсирует.

При таком обзоре темп поступления информации неравномерный, что являет недостатком радиолокатора, например, при цифровой вторичной обработке информации по сопровождаемым целям.

Кроме того, в режиме, при котором антенна непрерывно реверсирует, механизм управления антенной работает в тяжелых условиях, по сути в переходных режимах, понижается надежность радиолокатора и требуется применение более мощного антенного поста.

Целью настоящего изобретения является создание равномерности темпа поступления информации в режиме секторного обзора, и повышение надежности радиолокатора.

Поставленная цель достигается тем, что в радиолокатор вводятся соединенные последовательно схема выработки пеленга биссектрисы сектора ослабления излучения, схема выработки углового размера указанного сектора, схема управления ферритовым коммутатором, которые включены между схемой выработки пеленга антенны и управляемым ферритовым коммутатором антенного переключателя.

Предлагаемый радиолокатор также как и прототип может работать в двух режимах излучения: круговом и секторном. Применение вышеназванных схем и включение их указанным обзором позволило получить секторный режим без секторного качания антенны, то есть при вращении антенны вкруговую. В заданном секторе ослабления излучения мощность передатчика переключается с антенны на эквивалент антенны и прямое излучение в секторе ослабления прекращается. Естественно, что при секторе ослабления излучения равном 0° обеспечивается режим кругового излучения.

Таким образом, создан радиолокатор кругового обзора, имеющий также режим секторного обзора, с равномерным темпом поступления информации и возможностью ослабления уровня излучения вне сектора обзора для создания беспомеховых условий работы близко расположенным радиотехническим средством, например, радиорелейным линиям.

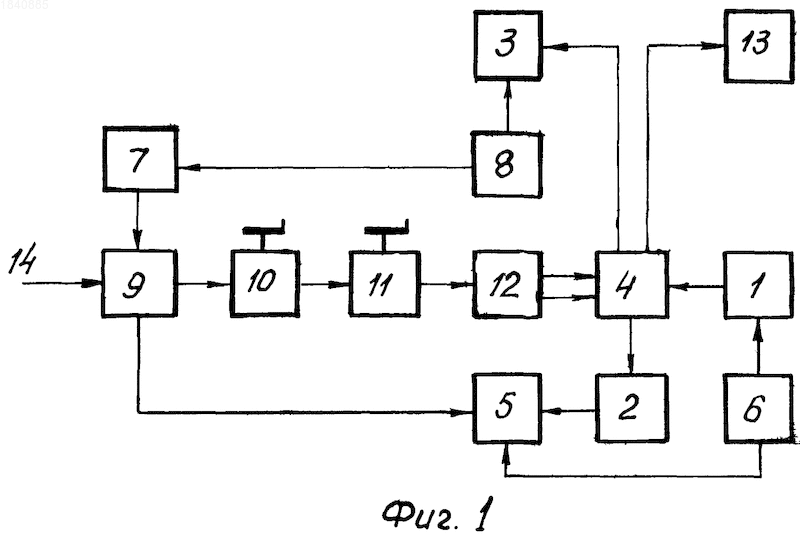

На фиг.1 изображена блок-схема описываемого устройства, на фиг.2 изображены временные диаграммы, поясняющие работу вводимых в радиолокатор схем.

Радиолокатор кругового обзора содержит передатчик 1, приемник 2, антенну 3, антенный переключатель 4, индикатор 5 кругового обзора, синхронизатор 6, датчик 7 угловых координат антенны, устройство 8 управления антенной, схему 9 выработки пеленга антенны, схему 10 выработки пеленга биссектрисы сектора ослабления излучения, схему 11 выработки углового размера сектора ослабления излучения, схему 12 управления ферритовым коммутатором, эквивалент 13 антенны.

Мощность передатчика 1 направляется антенным переключателем 4 в антенну 3. Сигнал, отраженный от цели, принятый антенной, направляется антенным переключателем в приемник 2, а из приемника на индикатор 5 кругового обзора, где происходит отображение цели.

Синхронизатор 6 синхронизирует работу передатчика и развертку индикатора.

Датчик 7, связанный с устройством 8 управления антенной, выдает на схему 9 выработки пеленга антенны сигнал о направлении антенны относительно оси корабля.

На эту же схему 9 из внешних, не входящих в радиолокатор устройств, выдают сигнал 14 о курсе корабля.

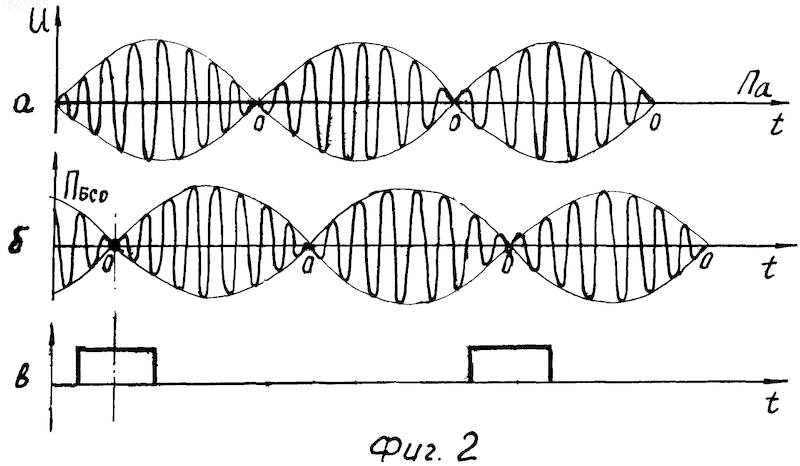

Схема 9 вырабатывает синусоидальное напряжение, амплитуда которого пропорциональна синусу угла между направлением на север и направлением антенны (см фиг.2,а). На фиг.2,а по оси абсцисс отложены время или угол между направлением на север и направлением антенны - пеленг антенны - Па). В схеме 10 выработки пеленга биссектрисы сектора ослабления узлы (точки 0) напряжения, полученного из схемы 9, сдвигаются с помощью управляемого вручную вращающегося трансформатора на величину, равную заданному пеленгу биссектрисы сектора ослабления - П_БСО (см. фиг 2,б). Напряжение из схемы 10 поступает схему 11 выработки углового размера сектора ослабления.

Здесь это напряжение складывается (с учетом фаз) с выдаваемым датчиком ручного ввода (он входит в схему 11) синусоидальным напряжением, амплитуда которого определяет размер сектора ослабления, и на выходе схемы 11 получают импульс напряжения (см. фиг.2,в), длительность которого равна времени прохождения антенной заданного сектора, а средина совпадает с моментом прохождения антенной пеленга биссектрисы сектора ослабления. Этот импульс подают на схему 12 управления ферритовым коммутатором антенного переключателя, включающую в себя стабилизированный по току источник питания и электронные ключи, которые на время импульса подключают к источнику питания ту из обмоток электромагнита ферритового коммутатора антенного переключателя, которая ориентирует магнитное поле ферритового коммутатора так, что мощность передатчика направляется в эквивалент 13 антенны, а в отсутствии импульса подключают другую обмотку и ферритовый коммутатор направляет мощность передатчика в антенну.

В предлагаемом радиолокаторе достигнут равномерный темп поступления информации в режиме секторного обзора и повышена надежность радиолокатора в результате замены секторного качания антенны плавным круговым ее вращением. Снижена стоимость антенного поста.

Предлагаемое изобретение реализовано в опытном образце и успешно прошло испытания, полностью подтвердив ожидаемый положительный эффект.

Предполагается внедрение в аппаратуру на одном серийном заводе с выпуском до 10-12 штук в год.

Изобретение относится к радиолокационной технике. Достигаемый технический результат - улучшение электромагнитной совместимости. Указанный результат достигается за счет того, что передающий тракт содержит передатчик, антенну с датчиком угловых координат, подключенную к передатчику через антенный переключатель, формирователь пеленга антенны, вход которого соединен с датчиком угловых координат, и эквивалент антенны, содержит также формирователь сектора ослабления излучения и дополнительный двухканальный переключатель, сигнальный вход которого соединен с выходом передатчика, один из выходов подключен к эквиваленту антенны, а другой - к антенному переключателю, вход управления соединен с выходом формирователя сектора ослабления излучения, вход которого подключен к выходу формирователя пеленга антенны. 2 ил.
