Устройство для усиления простенков и приспособление для создания предварительного напряжения устройства для усиления простенков

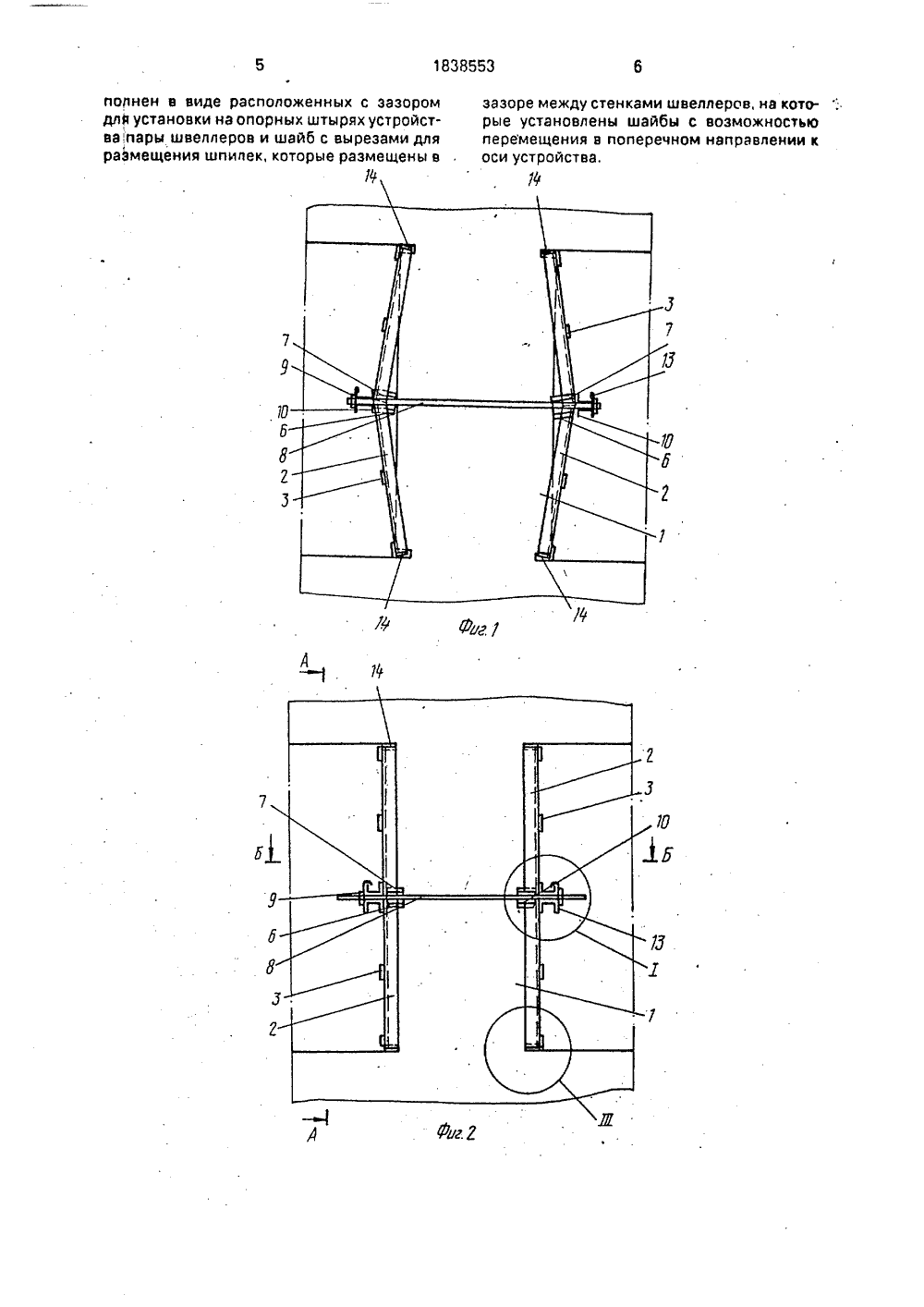

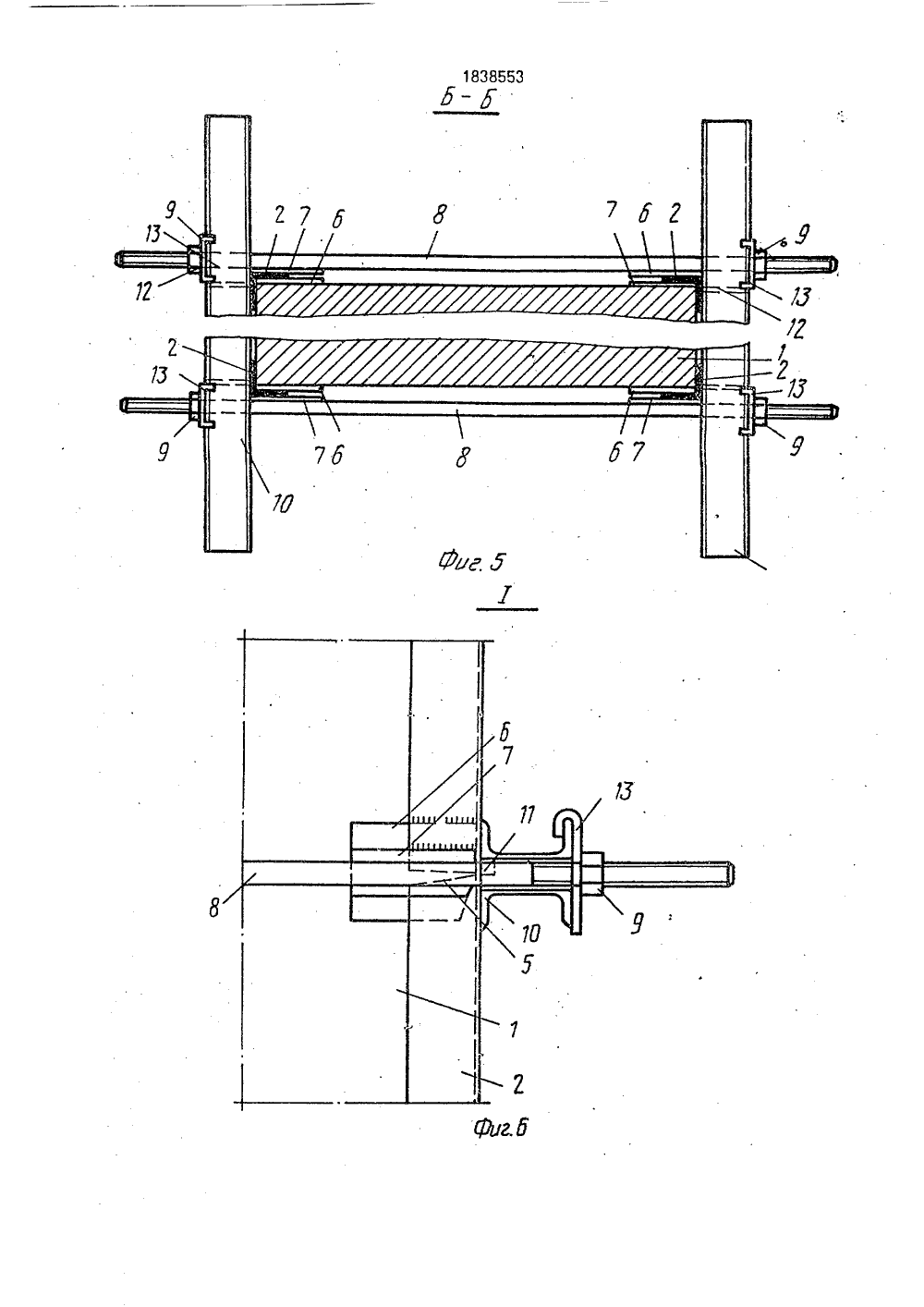

.Ентина, А,А.Мор хи нжил НИИпроект" , Каменные и армокам Киев, Будивельник, 19 г,д,М. Усиление железобет промышленных здани Стройиздат, 1965, с,2 ен ни 1 -ных ко сооруж 245, (54) У СТЕН ГССУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(2 ) 4803596/ЗЗ (2 ) 19.03.90 (4 ) 30.08,93, Бал (7 ) Проектный и екг" (74) В.В.Мусин, А. Г.ГУ 1, Гончарук (7 ф) Институт "Ле (5 ф) Вахненко П.ф ньиве конструкции с,112 - 116, рис.50 Онуфриев Н, нструкций ений, М.: ЙСТВО ДЛЯ УСИЛЕНИЯ ПРОИ ПРИСПОСОБЛЕНИЕ ДЛЯ СОИзобретение относится к строительству и может быть использовано для усиления простенков стен зданий и сооружений при капитальном ремонте,Цель изобретения - повышение надежнасти путем увеличения несущей способност) уголков за счет передачи вертикальной нагрузки с меньшим эксцентриситетом, а также удобства монтажа,Цель изобретения - расширение технологических возможностей за счет обеспечения усиления простенков различных размеров.На фиг,1 изображено устройство для усиления простенков, общий вид (до предварительного напряжения стоек); на фиг.2 - то же, после предварительного напряжения стоек; на фиг,З - то же, после снятия стяжнаго устройства; на фиг.4 - разрез А-А на фиг.2; на фиг.5 - разрез Б-Б на фиг,2; на АРИТЕЛЬНОГО НАПРЯЙСТВА ДЛЯ УСИЛЕНИЯ ЗДАНИЯ ПРЕДВЖЕНИЯ УСТРОПРОСТЕНКОВ(57) Сущность изобретения; устройство для усиления простенков включает стойки в виде уголков, установленных в углах простенка и соединенных между собой планками. Для обеспечения предварительного напряжения уголки в середине длины выполнены с перегибом за счет надреза и взаимного стягивания с помощью приспособления для создания предварительного напряжения. В месте надреза уголки имеют пару фиксирующих фасонок, перекрывающих надрез с внутренней и внешней сторон полки уголка. Торцы уголков имеют опорные листы малой жесткости. 2 с.п. и 1 з.п. ф-л ы, 8 ил,фиг,б - узел на фиг.2; на фиг,7 - узел И на 3 фиг,З, на фиг;8 - узел И на фиг.2,Устройство для усиления простенков 1 включает стойки в виде уголков 2, установленных в углах простенков 1 и соединенных между собой планками 3 и 4. Для обеспечения предварительного напряжения уголки 2 в середине длины выполнены с перегибом за счет надреза 5, перекрытого фиксирующими внутренней и внешней фасонками 6 и 7, приваренными соответственно с внутренней и внешней стороны полки уголка 2 выше уровня надреза с воэможностью стягивания с помощью приспособления для создания, ( предварительного напряжения.Приспособление выполнено в виде двух шпилек 8 с навернутыми гайками 9 и двух пар швеллеров 10, опертых на опорные штыри 11, приваренные к полкам уголков 2 со стороны проема в уровне надреза 5. 8каждой паре швеллеры соединены междусобой диафрагмами жесткости 12, Шпильки8 пропущены между швеллерами 9 и зафиксированы с помощью шайб 13 с вырезами,установленных на швеллеры с возможностью перемещения в поперечном направлении к оси устройства на толщину стены,Для передачи вертикальной нагрузки сменьшигл эксцентриситетом. Торцы уголков2 снабжены опорными листами 14 малойжесткости, толщина их не должна превышать 0,02 длины меньшей полки уголка.Монтаж устройства осуществляют следующим образом.Соединенные попарно планками 3 стой ки 2 с приваренными опорными штырями 11и опорными листами 14 устанавливают вуглах простенка, предварительно вырубив вних щель с последующим ее заполнениемраствором (фиг.8).Далее на заранее сваренные посредством диафрагм 12 швеллеры 10 надеваютшайбы 13 и пропускают в вырезы последнихшпильки 8 с навернутыми гайками 9. Стягивание, обеспечивающее предварительноенапряжение, осуществляют завинчиваниемгаек 9 до полного выпрямления уголков 2,при этом фиксирующие фасонки б и 7 выполняют роль направляющих.Для фиксации уголков 2 в рабочем положении после стягивания их соединяют между собой с помощью планок 4. После снятиястя ги ва ю ще го .устройства по пе ри метрупростенка в уровне надреза привариваютпланки 3 и 4,Устройство работает следующим образом.С ростом нагрузок уголки 2, находящиеся в предварительно напрякенном состоянии, воспринимают вертикальную нагрузкуи работают при этом как эксцентрично сжатые стержни,Под действием вертикальной нагрузкиопорные листы 14 вследствие их малой жесткости и относительной податливости горизонтальных плоскостей проемов зданий(раствор по кирпичной кладке или по бетону) деформируются совместно с материалом горизонтальных плоскостей проемов,при этом точка приложения к опорному листу 14 равнодействующей вертикальной нагрузки перемещается в направлениижесткого контура, образуемого поперечнымсечением каждого из уголков 2. В результате первоначальный эксцентриситет приложенил вертикальной нагрузки к опорнымлистам 14 уменьшается, а следовательно,уменьшается изгибающий момент, что обеспечивает повышение несущей способностиуголка, 10 15 Фиксирующие фасонки б и 7. расположенные в ослабленном за счет надреза сечении каждого из уголков 2, ограничивают свободу перемещений обоих концов надрезанной полки из ее плоскости.Использование изобретения позволяет повысить надежность устройства, увеличитьмежремонтные циклыКонструктивное выполнение приспособления для создания предварительного напряжения за счет комплектной поставки шпилек различной длины и прокладок различной толщины для обеспечения передачи расчетной вертикальной нагрузки на уголки позволяет упростить монтаж устройства. Формула изобретения1, Устройство для усиления простенков,включающее стойки в виде предварительно20 напряженных уголков, выполненных с надрезом в середине их длины для обеспеченияперегиба, установленных по углам простенка и соединенных попарно планками посредством сварки, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности путемувеличения несущей способности уголковза счет передачи вертикальной нагрузки сменьшим эксцентриситетом, а также удобства монтака, оно снабжено опорными лис 30 тами малой жесткости, закрепленными наторцах уголков, а такке внутренними ивнешними фиксирующими фасонками, перекрывающими надрез, при этом ширинавнутренней и внешней фасонок соответст 35 венно больше и меньше ширины планки вместе надреза, на величину не менее катетасварного шва, причем планка расположенамежду фасонками и соединена сваркой снаружи с внутренней и внешней фасонками,40 внутренняя фасонка соединена сваркой сполкой уголка с одной стороны от надреза,а внешняя - с обоих сторон от него,2, Устройство по п.1, отл и ч а ю щее, с я тем, что оно снабжено опорными шты 45 рягли, закрепленными с полкой уголка в месте перегиба, что обеспечиваетвозможность закрепления приспособлениядля создания предварительного напряжения,50 3, Приспособление для создания предварительного напряжения устройства дляусйления простенков, включающее дверезьбовые шпильки, закрепленные с обоихконцов гайками на упорных элементах, уста 55 новленных в местах перегиба стоек устройства и охватывающих стойки, о т л и ч а ющ е е с я тем, что, с целью расширениятехнологических возмокностей за счетобеспечения усиления простенка различных размеров, каждый упорный элемент выФ1838553 полнен в виде расположенных с зазором для установки на опорных штырях устройства,пары швеллеров и шайб с вырезами для размещения шпилек, которые размещены в о б 8 2 зазоре между стенками швеллеров, на которые установлены шайбы с возможностьюперемещения в поперечном направлении коси устройства.ектор С актор Т аж Подписное комитета по изобретениям и открытиям и Москва, Ж, Раушская наб., 4/5 твен й комбинат "Патент", г ул, Гагарина, 10 оизводственно-и Заказ 2912 ВНИИПИ оставител ехред М 1838553
