Соединительный элемент для штанги пространственной решетчатой конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1801181
Автор: Марсель
Текст

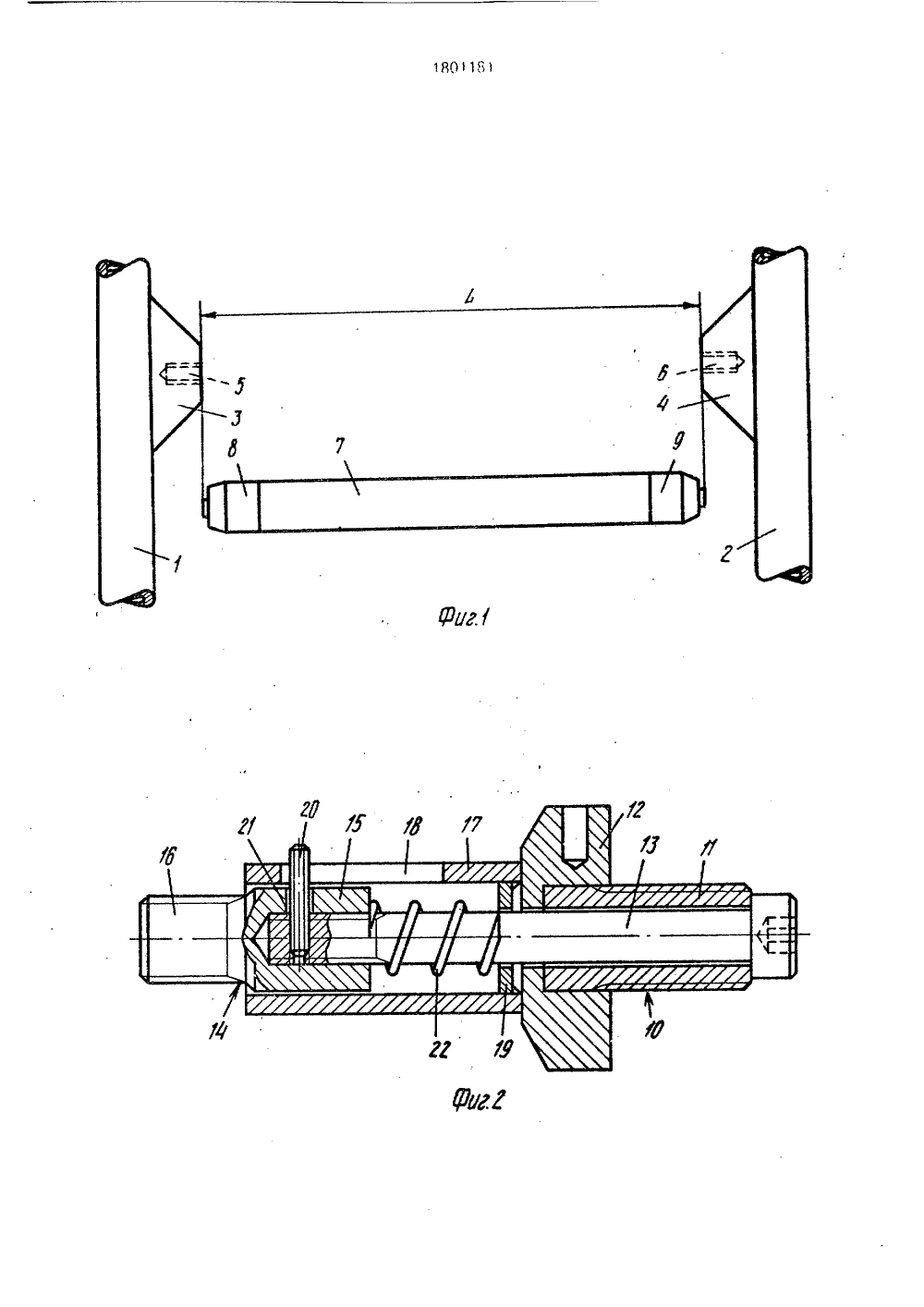

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСК 1801 РЕСПУБЛ(СН)ьство СССР58, 1977.1 Й ЭЛЕМТВЕННОЙ ЕНТ ДЛ РЕШЕТ ся к области маьства, а именно к тчатым конструкповышение удобстобщии вид штанги ии до сборки; на единительного алев узловая деталь в - торец каркасной ьного элемента; на ы с расширениями тверстия; на фиг.б - ия концов продоль - разрез муфты с фиг.10- каркасная бражен струкц ция со фиг,3 фиг,4 инител д муфт ЬНОГО О полнен на фиг. фтои; на Нэ каркасных по одной узловой но, например, в гексагональной и дой из трех малых но по резьбово 1 и 2 закреплено и 4 соответственовинки плоской которой на кажграней выполнестию " и 6. На штанга детали 3 виде и ризмы, боковь у отве ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(54) СОЕДИНИТЕЛЬНЬШАНГИ ПРОСТРАНСЧАТОЙ КОНСТРУКЦИИ Изобретение относиностроения и строитеространственным реш Цель изобретвэмонтажа,На фиг.1 изорешетчатой конфиг.2 - конструкмента штанги; наформе шара; наштанги без соедфиг,5 - общий вина концах продал8 - варианты вынного отверстия;усиливающей муштанга в разрезе(57) Использование: в машиностроении и строительстве, в соединениях штанг про странственных решетчатых конструкций, .Сущность изобретения: муфтовая насадка закрепляется на штанге. Болт размещен в отверстиях муфтовой насадки и муфты. На конце болта установлена направляющая насадка с резьбовым концом для крепления к другой штанге. Штифт размещен в продольном отверстии муфты и отверстии насадки и связи с болтом, Насадка и болт подпружинены пружиной. 3 з.п, ф-лы, 10 ил,концах каркаснои штанги 7 размещены соединительные элементы 8 и 9.Соединительный элемент содержит муфтовую насадку 10, жестко связанную со штангой по резьбе или, например, на клею,Муфтовэя насадка выполнена составной в виде втулки 11 и головки 12, соединенных клеем или сваркой. Через отверстие муфтовой насадки 10 пропущен болт 13, на резьбовой конец которого навинчена направляющая насадка 14, Болт 13 можег вращаться в муфтовой насадке. Направляющая насадка 14 имеет шестигранную наружную часть 15 и резьбовой конец 16, диаметр резьбы которого соответствует диаметру резьбы отверстий 5 и б каркасных штанг.Конец болта 13 и направляющую насадку 14 охватывает муфта 17 в форме шестигранной призмы с продольным отверстием 18. Сквозное осевое отверстие муфты 17 может быть круглым или, например, шестигранным, Муфта 17 со стороны муфтовой насадки 10 имеет донышко 19 с осевым отверстием под болт. Штифт 20 соединен с болтом 13 и размещен в радиальном отвер 1801181стии 21 направляющей насадки 14 и в продольном отверстии 18 муфты 17, Направляющая насадка 14 с болтом 13подпружинены пружиной 22. Продольныеотверстия 18 муфты 17 может быть выполнено с расширениями 23 и 24 в противоположных направлениях, Причем однорасширение 23 выполнено кругообразным,а другое 24 - полукруглым,В муфте 17 может быть выполнено наклонное удлиненное отверстие 25, сообщенное с продольным, или два наклонныхудлиненных отверстия 26, сообщенных спродольным отверстием по его концам,На муфте 17 жестко закреплена усиливающая муфта 27. Наружные размеры направляющей муфтысоответствуютвнутренним размерам усиливающей муфты,Муфта 26 имеет отверстие 28 для доступа кштифту 20, соединенному с болтом 13, Через общее отверстие 29 муфт 17 и 27 можноввинчивать штифт 20 в болт 13, Муфты 17 и27 соединены винтом 30,Узловая деталь 3 выполнена в виде шара 31 с плоскими лысками 32 с резьбовыми, Болт 13 вводится в отверстие муфтовойнасадки 10, пока его резьбовой хвостовикне выйдет из последнего. Шестигранная 30муфта 17 одевается на резьбовой конец болта 13. Спиральная пружина 22 вводится вмуфту 17, после чего на резьбовой хвостовик болта 13 навинчивается направляющаянасадка 14. Затем устанавливается палец 3520, и соединительный элемент крепится кконцу каркасной штанги.Для соединения штанг 1, 2 и 7 друг сдругом отводят направляющую насадку доее утапливания в муфте 17, после чего штангу 7 подводят к штангам 1 и 2, Длина каркасной штанги 7 в этом случае равнарасстоянию 1 между штангами 1 и 2. Затем1801181 Составитель Ю.МарковТехред М,Моргентал Корректор С.Патрушева Ре ор ГКНТ СС роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 1188 ВНИИХИ Г,Тиражарственного комитета по 113035, Москва, )КПодписноеобретениям и открытиямаушская наб 4/5
СмотретьЗаявка
4355748, 25.05.1988
Сима Интерконтиненталь АГ
МАРСЕЛЬ ШТРЭССЛЕ
МПК / Метки
МПК: F16B 7/00
Метки: конструкции, пространственной, решетчатой, соединительный, штанги, элемент
Опубликовано: 07.03.1993
Код ссылки
