Устройство для измерения отклонения скорости перемещения магнитного носителя от номинального значения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1737509
Авторы: Бех, Бобов, Бындыч, Мураховский, Пузаков
Текст

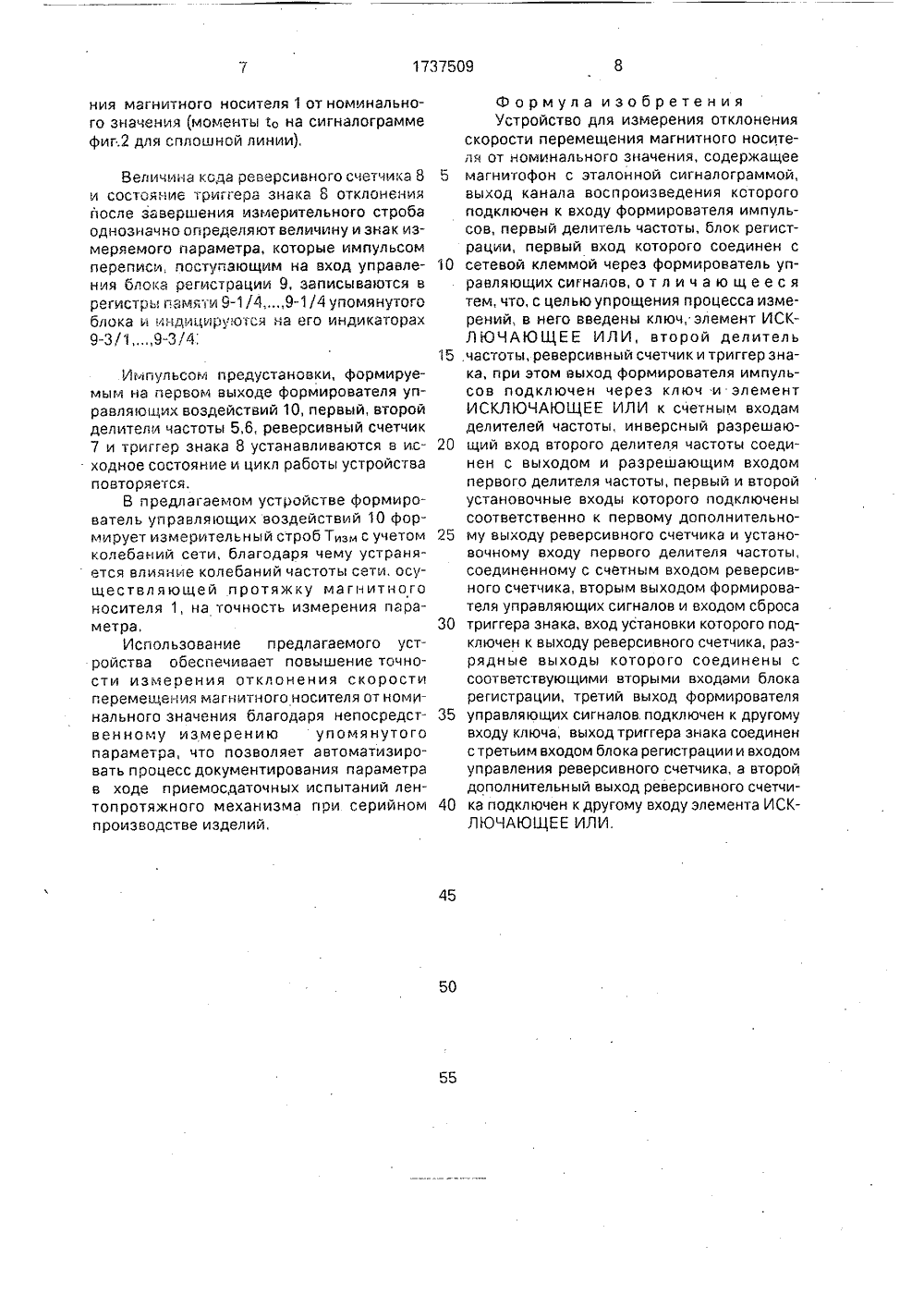

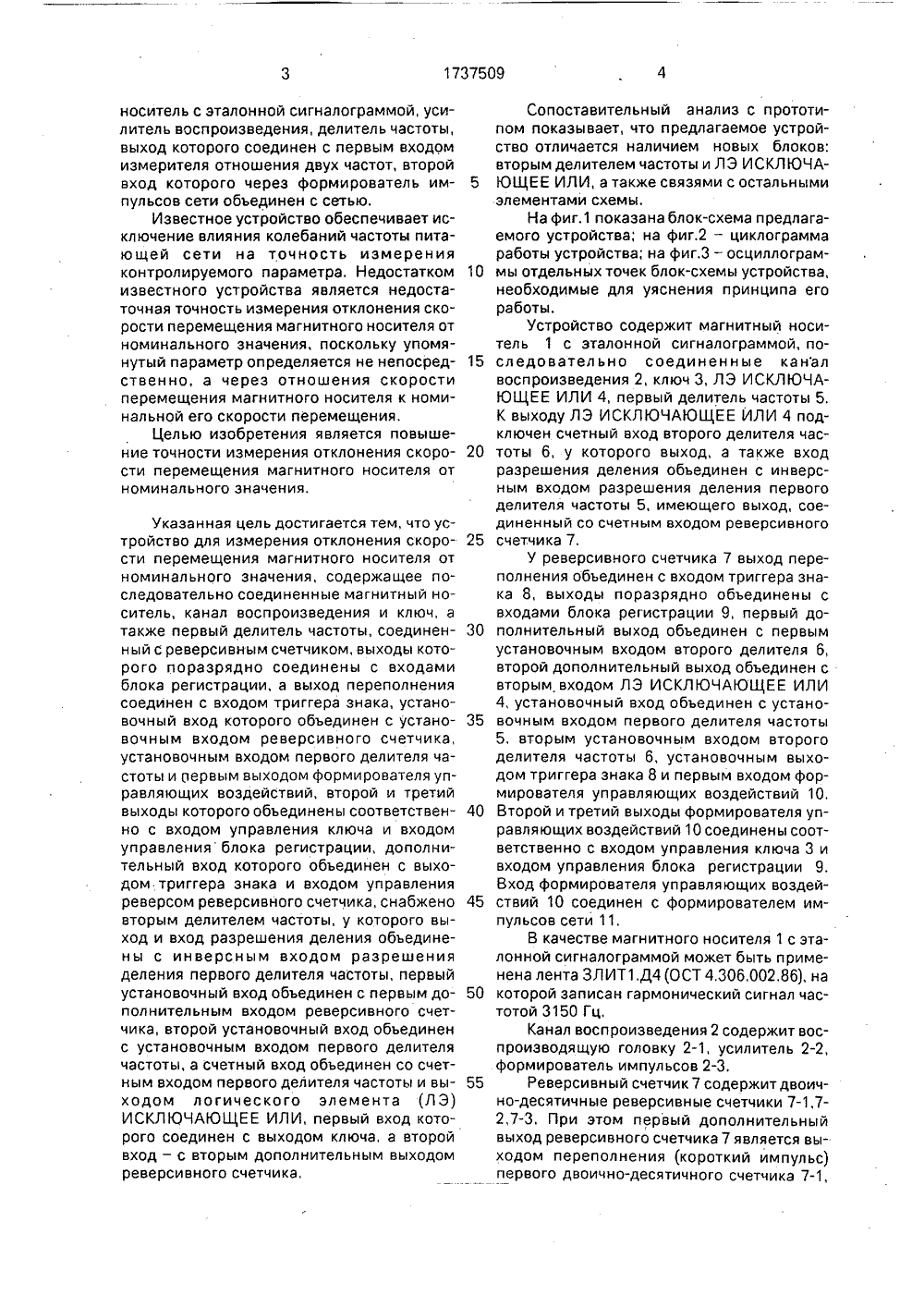

(9 1)5 611 В 273 У3 ъ ПИСАНИЕ ИЗОБРЕТЕН Изобретение роению и может контроля качества тяжных механизм нов, кассетных ма этапе выходного цессе их серийног тносибытьизготов быто итофоонтрол изгото тся к приборостиспользовано для вления лентопровых магнитофонов-приставок на я изделий в провления,ческой сущву является устройство рости перет номиналь- магнитный ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССРМ 1270798, кл. 0 11 В 27/36, 1986,Авторское свидетельство СССРМ. 1190408, кл, 6 11 В 15/46, 1985,(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТКЛОНЕНИЯ СКОРОСТИ ПЕРЕМЕЩЕНИЯМАГНИТНОГО НОСИТЕЛЯ ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ(57) Изобретение относится к приборостроению и может быть использовано для контИзвестно устройство для измерения отклонения скорости перемещения магнитного носителя от номинального значения, содержащее магнитный носитель с эталонной сигналограммой, усилитель воспроизведения, делитель частоты, выход которого соединен с первым входом измерителя отношений частот, второй и третий входы которого соединены соответственно с первым и вторым выходами формирователя управляющихх воздействий. роля качества изготовления лентопротяжных механизмов бытовых магнитофонов, кассетных магнитофонов-приставок на этапе выходного контроля изделий в процессе их серийного изготовления, Целью изобретения является упрощение процесса измерения контролируемого параметра, Устройство содержит магнитный носитель, последовательно соединенные канал воспроизведения, ключ, а также первый делитель частоты, реверсивный счетчик с триггером знака, блок регистрации и формирователь управляющих воздействий. Новым в устройстве является введение между ключом и первым делителем логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и второго делителя частоты, 3 ил,Недостатком известного устройства является недостаточная точность измерения отклонения скорости перемещения магнитного носителя от номинального значения, поскольку упомянутый параметр определяется не непосредственно, а через замер отношения скорости перемещения магнитного носителя к номинальной его скорости перемещения, Кроме того, недостатком известного устройства является влияние колебаний частоты питающей сети на точность измерения контролируемого параметра. Наиболее близким по техни ности к предлагаемому устройст выбранное в качестве прототипа для измерения отклонения ско мещения магнитного носителя о ного значения, содержащее5 10 15 20 25 30 35 40 45 50 55 носитель с эталонной сигналограммой, усилитель воспроизведения, делитель частоты, выход которого соединен с первым входом измерителя отношения двух частот, второй вход которого через формирователь импульсов сети объединен с сетью.Известное устройство обеспечивает исключение влияния колебаний частоты питающей сети на точность измерения контролируемого параметра. Недостатком известного устройства является недостаточная точность измерения отклонения скорости перемещения магнитного носителя от номинального значения, поскольку упомянутый параметр определяется не непосредственно, а через отношения скорости перемещения магнитного носителя к номинальной его скорости перемещения.Целью изобретения является повышение точности измерения отклонения скорости перемещения магнитного носителя от номинального значения. Указанная цель достигается тем, что устройство для измерения отклонения скорости перемещения магнитного носителя от номинального значения, содержащее последовательно соединенные магнитный носитель, канал воспроизведения и ключ, а также первый делитель частоты, соединенный с реверсивным счетчиком, выходы которого поразрядно соединены с входами блока регистрации, а выход переполнения соединен с входом триггера знака, установочный вход которого объединен с установочным входом реверсивного счетчика, установочным входом первого делителя частоты и первым выходом формирователя управляющих воздействий, второй и третий выходы которого объединены соответственно с входом управления ключа и входом управления блока регистрации, дополнительный вход которого объединен с выходом триггера знака и входом управления реверсом реверсивного счетчика, снабжено вторым делителем частоты, у которого выход и вход разрешения деления объединены с инверсным входом разрешения деления первого делителя частоты, первый установочный вход объединен с первым дополнительным входом реверсивного счетчика, второй установочный вход объединен с установочным входом первого делителя частоты, а счетный вход объединен со счетным входом первого делителя частоты и выходом логического элемента (ЛЭ) ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с выходом ключа, а второй вход - с вторым дополнительным выходомреверсивного счетчика,Сопоставительный анализ с прототипом показывает, что предлагаемое устройство отличается наличием новых блоков:вторым делителем частоты и ЛЭ ИСКЛЮЧАЮЩЕЕ ИЛИ, а также связями с остальнымиэлементами схемы,На фиг.1 показана блок-схема предлагаемого устройства; на фиг.2 - циклограммаработы устройства; на фиг,3 - осциллограммы отдельных точек блок-схемы устройства,необходимые для уяснения принципа егоработы.Устройство содержит магнитный носитель 1 с эталонной сигналограммой, последовательно соединенные каналвоспроизведения 2, ключ 3, Л Э И СКЛ ЮЧАЮЩЕЕ ИЛИ 4, первый делитель частоты 5.К выходу ЛЭ ИСКЛЮЧАЮЩЕЕ ИЛИ 4 подключен счетный вход второго делителя частоты 6, у которого выход, а также входразрешения деления объединен с инверсным входом разрешения деления первогоделителя частоты 5, имеющего выход, соединенный со счетным входом реверсивногосчетчика 7,У реверсивного счетчика 7 выход переполнения объединен с входом триггера знака 8, выходы поразрядно объединены свходами блока регистрации 9, первый дополнительный выход объединен с первымустановочным входом второго делителя 6,второй дополнительный выход объединен свторым входом ЛЭ ИСКЛЮЧАЮЩЕЕ ИЛИ4, установочный вход объединен с установочным входом первого делителя частоты5, вторым установочным входом второгоделителя частоты 6, установочным выходом триггера знака 8 и первым входом формирователя управляющих воздействий 10,Второй и третий выходы формирователя управляющих воздействий 10 соединены соответственно с входом управления ключа 3 ивходом управления блока регистрации 9.Вход формирователя управляющих воздействий 10 соединен с формирователем импульсов сети 11.В качестве магнитного носителя 1 с эталонной сигналограммой может быть применена лента ЗЛИТ 1,Д 4 (ОСТ 4,306,002,86), накоторой записан гармонический сигнал частотой 3150 Гц,Канал воспроизведения 2 содержит воспроизводящую головку 2-1, усилитель 2-2,формирователь импульсов 2-3.Реверсивный счетчик 7 содержит двоично-десятичные реверсивные счетчики 7-1,72,7-3, При этом первый дополнительныйвыход реверсивного счетчика 7 является выходом переполнения (короткий импульс)первого двоично-десятичного счетчика 7-1,5 10 152025303540 4550 манда разрешения деления, а на входе55разрешения деления первого делителя частоты 5 имеется команда на запрет разрешения деления, поступающая с выхода второго делителя частоты 6, С появлением измерительного строба Тизл (см. фиг.2) чеа второй дополнительный выход реверсивного счетчика 7 является статическим выходом первого(т.е. младшего) разряда второго двоично-десятичного реверсивного счетчика 7-2.Блок регистрации 9 содержит регистры памяти 9-1/19-1/4, преобразователи кода 9-2/19-2/4, индикаторы 9-3/1,9-3/4.При этом на индикаторе 9-3/1 индицируются десятые доли процента величины отклонения скорости перемещения магнитного носителя от номинального значения, на индикаторе 9-3/2 индицируются единицы процента, на индикатор 9 - 3/3 индицируются десятки процентов, а индикатор 9-3/4 индицирует знак этого отклонения.Формирователь управляющих воздействий 10 содержит делитель 10-1 и дешифратор 10-2 логическихсостоянийделителя 10-1,При применении упомянутого магнитного носителя 1 с записью на нем эталонной сигналограммы с гармоническим сигналом частотой 3150 Гц первый делитель частоты5 должен иметь коэффициент деления, равный трем, а второй делитель частоты 6 должен иметь коэффициент деления, равный полторы единицы, т.е, должен отсчитывать три полупериода входного для него сигнала,Устройство работает следующим образом.На вход формирователя управляющих воздействий 10 поступает импульсная последовательность с частотой, равной частоте сети, обеспечивающей протяжкумагнитного носителя 1, В процессе пересчета и логических преобразований соответственно делителем 10-1 и дешифратором 10-2 на первом, втором и третьем выходах формирователя 10 формируются управляющие воздействия: соответственно импульс предустановки элементов устройства, измерительный строб (см. фиг,2, интервал Тизм), импульс переписи величины параметра из реверсивного счетчика 7 в блок регистрации 9,Импульсом предустановки элементов устройства первый и второй делители частоты 5 и 6, а также реверсивный счетчик 7обнуляются, а триггер знака 8 устанавливается в положение, соответствующее для реверсивного счетчика 7 режиму вычитания, При этом на выходе разрешения деления второго делителя частоты 6 имеется корез ключ 3 начинает проходить импульсная последовательность, сформированная каналом воспроизведения 2 при считывании эталонной сигналограммы с магнитного носителя 1. Благодаря поступающим на первый ивторой установочные входы делителя частоты 6 воздействиям последний осуществляетотсчет полутора периодов, т.е. три полупериода импульсной последовательностикаждый раз начиная с момента переполнения реверсивного двоично-десятичногосчетчика 7-1 (см. интервалы времени 1 - сг,тз - 4, фиг.З), а также с момента появленияизмерительного строба (в последнем случаес точностью до фазового сдвига импульснойпоследовательности начала относительноначала измерительного строба).Отсчитав полтора периода импульснойпоследовательности, второй делитель частоты 6 самоблокируется и дает разрешениена деление первому делителю частоты 5.Первый делитель частоты 5 осуществляетпроцесс деления импульсной последовательности до тех пор(см. интервал временитг - тз, т 4-т, фиг.З), пока не произойдет переполнение двоично-десятичного счетчика 71, который импульсом переполненияразрешит деление второму делителю частоты 6, при этом последний сформирует команду запрета деления первому делителючастоты 5,Таким образом, совокупность второго ипервого делителей частоты 6,5, а также двоично-десятичного счетчика 7-1 реализует коэффициент деления, равный 31,5.Поскольку совокупности второго ипервого делителей частоты 6 и 5, двоична-десятичного счетчика 7-1 имеют результирующий полуцелый (нецелочисленный) коэффициент деления, атакже учитывая, что работа счетных ячеекупомянутой совокупности осуществляетсяпри конкретных фронтах импульсной последовательности, для исключения набегафазовой погрешности измерения ЛЭ ИСКЛЮЧАЮЩЕЕ ИЛИ каждый раз после отсчета 31,5 периода импульснойпоследовательности осуществляет процессее инвертирования (см. сигналограмму б,фиг.З, моменты времени 1, 1 з, тб),При превышении величины скоростиперемещения магнитного носителя 1, величины номинального значения в течение измерительного строба происходитпереполнение реверсивного счетчика 7.В результате этого происходит опрокидывание триггера знака 8, формирующегопризнак отклонения скорости перемеще1737509 50 ния магнитного носителя 1 от номинального значения (моменты 1 О на сигналограммефиг.2 для сплошной линии),Величина кода реверсивного счетчика 8 и состояние триггера знака 8 отклонения после завершения измерительного строба однозначно определяют величину и знак измеряемого параметра, которые импульсом переписи., поступающим на вход управления блока регистрации 9, записываются в регистры памяи 9-1/4.,9-1/4 упомянутого блока и индициру,отся на его индикаторах 9-3/1,. ,9-3/4; Импульсом предустановки, формируемым на первом выходе формирователя управляющих воздействий 10, первый, второй делители частоты 5,6, реверсивный счетчик 7 и триггер знака 8 устанавливаются в исходное состояние и цикл работы устройства повторяется,В предлагаемом устройстве формирователь управляющих воздействий 10 формирует измерительный строб Тизм с учетом колебаний сети, благодаря чему устраняется влияние колебаний частоты сети, осуществляющей протяжку магнитного носителя 1, на точность измерения параметра,Использование предлагаемого устройства обеспечивает повышение точности измерения отклонения скорости перемещения магнитного носителя от номинального значения благодаря непосредственному измерению упомянутого параметра, что позволяет автоматизировать процесс документирования параметра в ходе приемосдаточных испытаний лентопротяжного механизма при серийном производстве изделий,Формула изобретенияУстройство для измерения отклоненияскорости перемещения магнитного носителя от номинального значения, содержащее5 магнитофон с эталонной сигналограммой,выход канала воспроизведения которогоподключен к входу формирователя импульсов, первый делитель частоты, блок регистрации, первый вход которого соединен с10 сетевой клеммой через формирователь управляющих сигналов, о т л и ч а ю щ е е с ятем, что, с целью упрощения процесса измерений, в него введены ключ, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, второй делитель15 частоты, реверсивный счетчик и триггер знака, при этом выход формирователя импульсов подключен через ключ и элементИСКЛЮЧАЮЩЕЕ ИЛИ к счетным входамделителей частоты, инверсный разрешаю 20 щий вход второго делителя частоты соединен с выходом и разрешающим входомпервого делителя частоты, первый и второйустановочные входы которого подключенысоответственно к первому дополнительно 25 му выходу реверсивного счетчика и установочному входу первого делителя частоты,соединенному с счетным входом реверсивного счетчика, вторым выходом формирователя управляющих сигналов и входом сброса30 триггера знака, вход установки которого подключен к выходу реверсивного счетчика, разрядные выходы которого соединены ссоответствующими вторыми входами блокарегистрации, третий выход формирователя35 управляющих сигналов. подключен к другомувходу ключа, выход триггера знака соединенс третьим входом блока регистрации и входомуправления реверсивного счетчика, а второйдополнительный выход реверсивного счетчи 40 ка подключен к другому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,1737509 45 Составитель Ю,АлешинРедактор З.Ходакова Техред М.Моргентал Корректс р О.Кравцова оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 1895 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4605424, 14.11.1988
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "МОНОЛИТ"
МУРАХОВСКИЙ ОЛЕГ ДМИТРИЕВИЧ, БЕХ ВИКТОР ИВАНОВИЧ, БЫНДЫЧ СВЕТЛАНА ВИКТОРОВНА, БОБОВ АЛЕКСАНДР НИКИТОВИЧ, ПУЗАКОВ АНАТОЛИЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: G11B 27/36
Метки: значения, магнитного, номинального, носителя, отклонения, перемещения, скорости
Опубликовано: 30.05.1992
Код ссылки
