Многокорпусный плуг е. м. тлеужанова

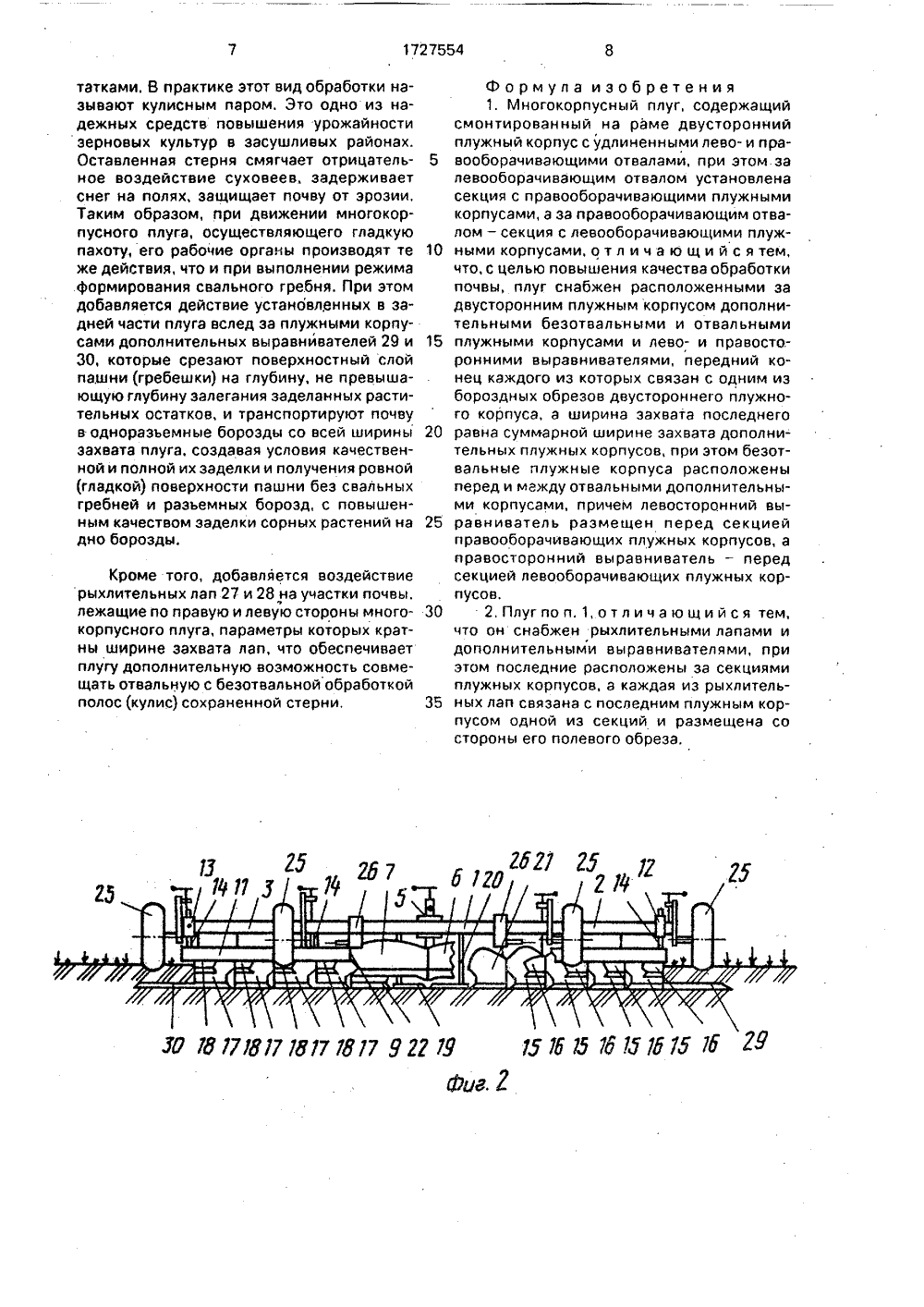

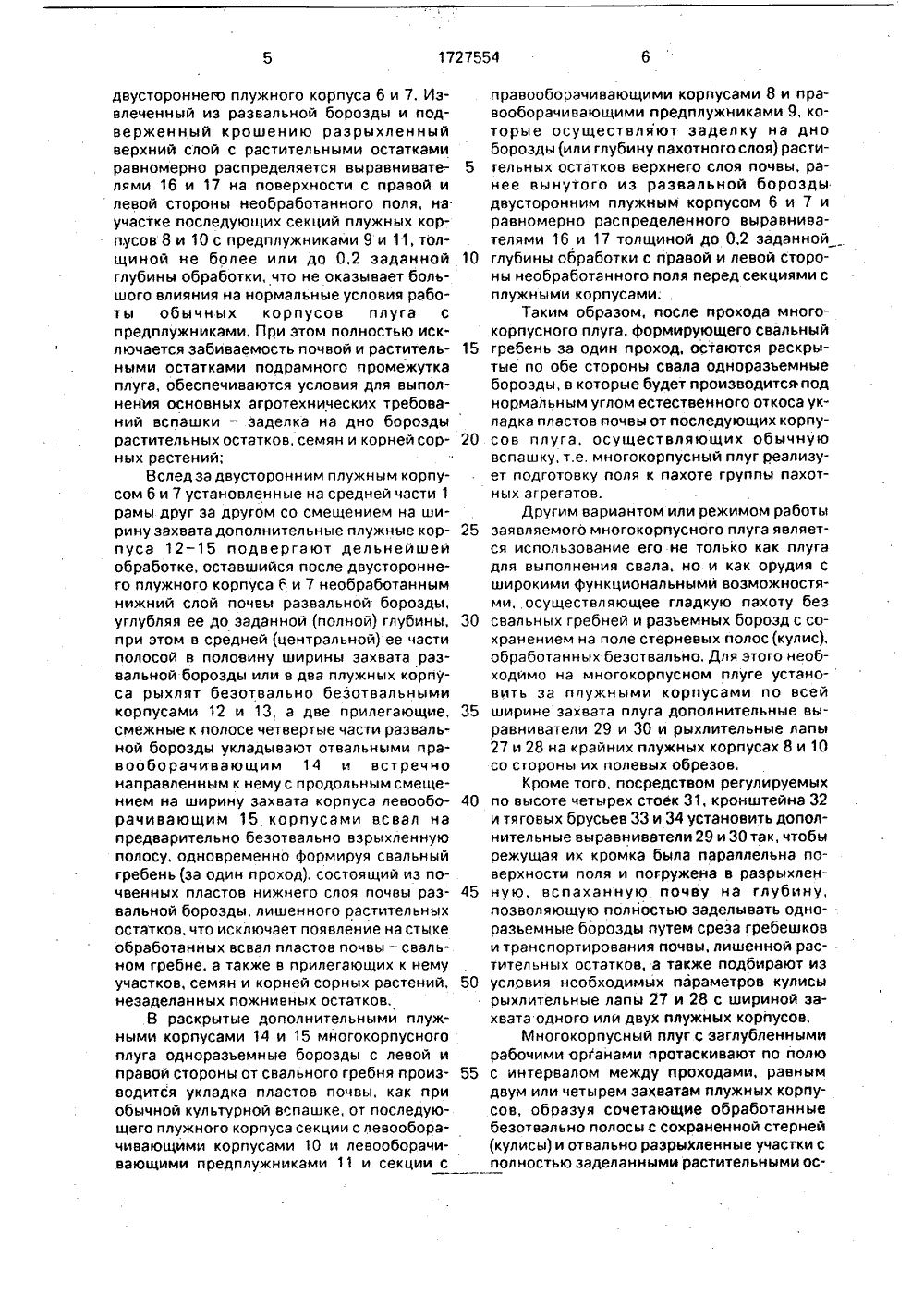

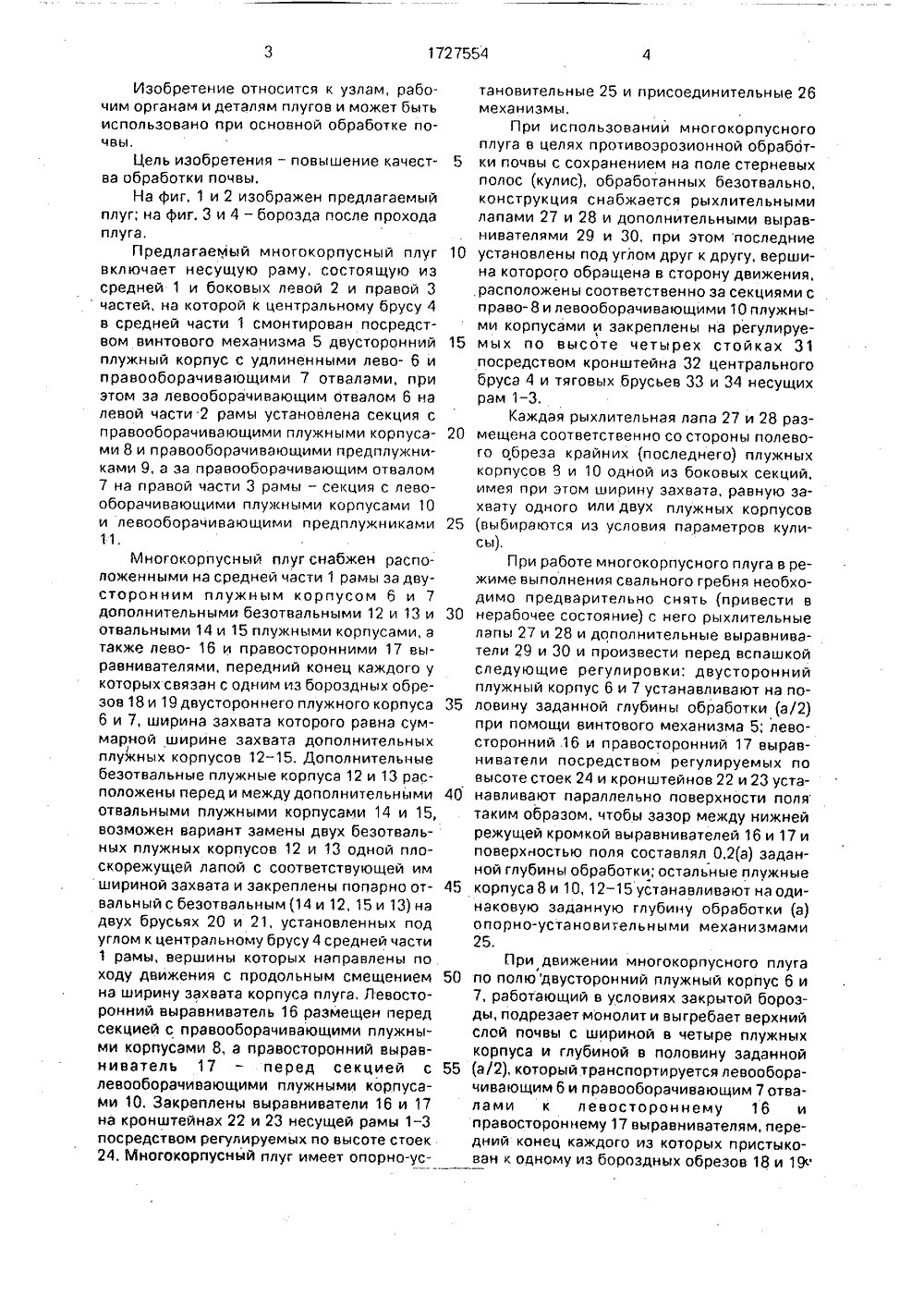

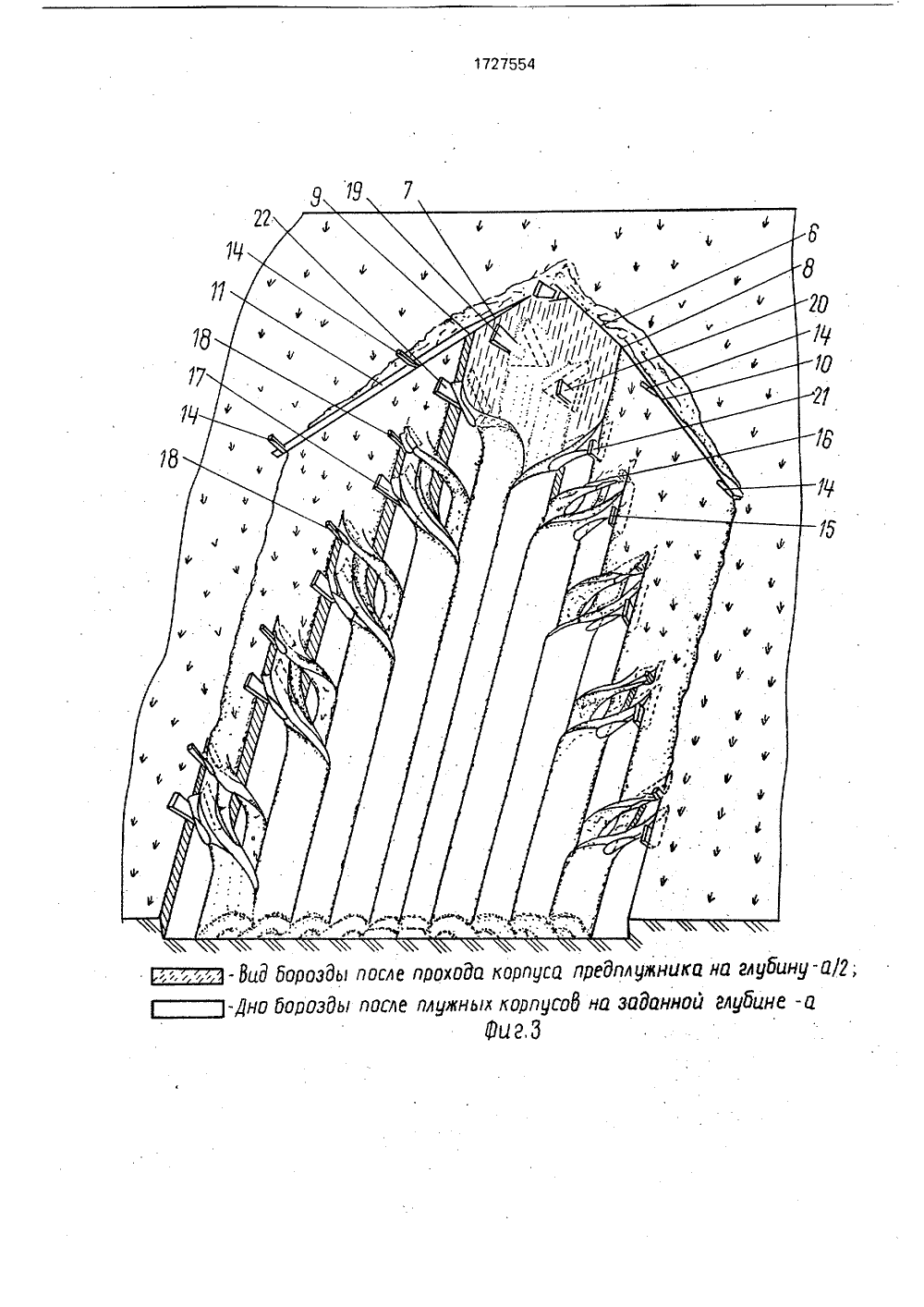

,ТЛ ЕУГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЗОБР(56) Авторское свидетельство СССР М 793422, кл. А 01 В 13/00, 1979.Авторское свидетельство СССР М 1371520, кл. А 01 В 3/30; 1986.(57) Изобретение может быть использовано при основной обработке почвы. Многокорпусный плуг содержит последовательно смонтированные на раме 1 двухсторонний плужный корпус с удлиненными лево- и правооборачивающими отвалами 7, 6, базот-. вальные плужные корпусы 19, 20, отвальные плужные корпусы 21, 22 и секции 3 и 2 право- и левооборачивающих плужных корпусов, За левооборачивающим отвалом 7 расположена секция 3 правооборачивающих плужных корпусов, а за отвалом 6 - секция 2 левооборачивающих плужных корпусов. Перед секциями 2, 3 расположены лево- и правосторонние выравниватели 11, 10. Передние концы последних связаны с бороздными обрезами двустороннего плужного корпуса. Ширина захвата последнего равна суммарной ширине захвата плужных корпусов 19 - 22. Плужные корпусы 19, 20 размещены перед и между корпусами 21, 22, При движении плуга за один проход формируются свальный гребень и раскрытые по обе стороны свала одноразъемные борозды, в которые осуществляется укладка пластов почвы, т.е, реализуется подготовка поля к пахоте. 1 э.п. ф-лы, 4 ил.Изобретение относится к узлам, рабочим органам и деталям плугов и может бытьиспользовано при основной обработке почвы,Цель изобретения - повышение качества обработки почвы.На фиг. 1 и 2 изображен предлагаемыйплуг; на фиг. 3 и 4 - борозда после проходаплуга.Предлагаемый многокорпусный плугвключает несущую раму, состоящую изсредней 1 и боковых левой 2 и правой 3частей, на которой к центральному брусу 4в средней части 1 смонтирован посредством винтового механизма 5 двустороннийплужный корпус с удлиненными лево- б иправооборачивающими 7 отвалами, приэтом за левооборачивающим отвалом 6 налевой части 2 рамы установлена секция справооборачивающими плужными корпусами 8 и правооборачивающими предплужниками 9, а за правооборачивающим отвалом7 на правой части 3 рамы - секция с левооборачивающими плужными корпусами 1 Ои левооборачивающими предплужниками11.Многокорпусный плуг снабжен расположенными на средней части 1 рамы за двусторонним плужным корпусом б и 7дополнительными безотвальными 12 и 13 иотвальными 14 и 15 плужными корпусами, атакже лево и правосторонними 17 выравнивателями, передний конец каждого укоторых связан с одним из бороздных обрезов 18 и 19 двустороннего плужного корпуса6 и 7, ширина захвата которого равна суммарной ширине захвата дополнительныхплужных корпусов 12 - 15. Дополнительныебезотвальные плужные корпуса 12 и 13 расположены перед и между дополнительнымиотвальными плужными корпусами 14 и 15,возможен вариант замены двух безотвальных плужных корпусое 12 и 13 одной плоскорежущей лапой с соответствующей имшириной захвата и закреплены попарно отвальный с безотвальным (14 и 12, 15 и 13) надвух брусьях 20 и 21, установленных подуглом к центральному брусу 4 средней части1 рамы, вершины которых направлены походу движения с продольным смещениемна ширину захвата корпуса плуга, Левосторонний выравниватель 16 размещен передсекцией с правооборачивающими плужными корпусами 8, а правосторонний выравниеатель 17 - перед секцией слевооборачивающими плужными корпусами 10, Закреплены выраениватели 16 и 17на кронштейнах 22 и 23 несущей рамы 1 - 3посредством регулируемых по высоте стоек24. Многокорпусный плуг имеет опорно-ус 30 35 40 45 корпуса 8 и 10, 12-15 устанавливают на оди 50 5 10 15 20 25 таноеительные 25 и присоединительные 26 механизмы.При использовании многокорпусного плуга е целях противозрозионной обработки почвы с сохранением на поле стерневых полос (кулис), обработанных безотвально, конструкция снабжается рыхлительными лапами 27 и 28 и дополнительными выравнивателями 29 и 30, при этом последние установлены под углом друг к другу, вершина которого обращена в сторону движения, расположены соответственно за секциями с правои левооборачивающими 10 плужными корпусами и закреплены на регулируемых по высоте четырех стойках 31 посредством кронштейна 32 центрального бруса 4 и тяговых брусьев 33 и 34 несущих рам 1-3.Каждая рыхлительная лапа 27 и 28 размещена соответственно со стороны полевого обреза крайних (последнего) плужных корпусов 8 и 10 одной из боковых секций, имея при этом ширину захвата, равную захвату одного или двух плужных корпусов (выбираются из условия параметров кулисы),При работе многокорпусного плуга в режиме выполнения свального гребня необходимо предварительно снять (привести в нерабочее состояние) с него рыхлительные лапы 27 и 28 и дополнительные выравниватели 29 и 30 и произвести перед вспашкой следующие регулировки: двусторонний плужный корпус б и 7 устанавливают на половину заданной глубины обработки (а/2) при помощи винтового механизма 5; лево- сторонний.16 и правосторонний 17 выравниватели посредством регулируемых по высоте стоек 24 и кронштейнов 22 и 23 устанавливают параллельно поверхности поля таким образом. чтобы зазор между нижней режущей кромкой выравнивателей 16 и 17 и поверхностью поля составлял 0,2(а) заданной глубины обработки; остальные плчжные наковую заданную глубину обработки (а) опорно-установительными механизмами25.При движении многокорпусного плуга по полюдвусторонний плужный корпус б и 7, работающий в условиях закрытой борозды, подрезает монолит и выгребает верхний слой почвы с шириной в четыре плужных корпуса и глубиной в половину заданной(а/2),который транспортируется левооборачивающим б и правооборачивающим 7 отвалами к левостороннему 16 и правосторон нему 17 выравнивателям, передний конец каждого из которых пристыкован к одному из бороздных обрезов 18 и 19 с5 10 15 20 25 30 35 40 45 50 двустороннев плужного корпуса 6 и 7. Извлеченный из развальной борозды и подверженный крошению разрыхленный верхний слой с растительными остатками равномерно распределяется выравнивателями 16 и 17 на поверхности с правой и левой стороны необработанного поля, на участке последующих секций плужных корпусов 8 и 10 с предплужниками 9 и 11, толщиной не более или до 0,2 заданной глубины обработки, что не оказывает большого влияния на нормальные условия работы обычных корпусов плуга с предплужниками. При этом полностью исключается забиваемость почвой и растительными остатками подрамного промежутка плуга, обеспечиваются условия для выполнения основных агротехнических требований вспашки - заделка на дно борозды растительных остатков, семян и корней сорных растений;Вслед за двусторонним плужн ым корпусом 6 и 7 установленные на средней части 1 рамы друг эа другом со смещением на ширину захвата дополнительные плужные корпуса 12 - 15 подвергают дельнейшей обработке, оставшийся после двустороннего плужного корпуса Р и 7 необработанным нижний слой почвы развальной борозды,углубляя ее до заданной (полной) глубины. при этом в средней (центральной) ее части полосой в половину ширины захвата развальной борозды или в два плужных корпуса рыхлят беэотвально беэотвальными корпусами 12 и 13, а две прилегающие, смежные к полосе четвертые части раэвальной борозды укладывают отвальными правооборачивающим 14 и встречно направленным к нему с продольным смещением на ширину захвата корпуса левооборачивающим 15 корпусами всвал на предварительно безотвально взрыхленную полосу. однов реме н но формируя с вал ьн ый гребень (за один проход), состоящий из почвенных пластов нижнего слоя почвы развальной борозды, лишенного растительных остатков. что исключает появление на стыке обработанных всвал пластов почвы - свальном гребне, а также в прилегающих к нему участков, семян и корней сорных растений, незаделанных пожнивных остатков.В раскрытые дополнительными плужными корпусами 14 и 15 многокорпусного плуга одноразъемные борозды с левой и правой стороны от свального гребня производится укладка пластов почвы, как при обычной культурной вспашке, от последующего плужного корпуса секции с левооборачивающими корпусами 10 и левооборачивающими предплужниками 11 и секции с правооборачивающими корпусами 8 и правооборачивающими предплужниками 9, которые осуществляют заделку на дно борозды (или глубину пахотного слоя) растител ьн ы х остатков верхнего слоя почвы, ранее вынутого из развальной борозды двусторонним плужным корпусом 6 и 7 и равномерно распределенного выравнивателями 16 и 17 толщиной до 0,2 заданной глубины обработки с правой и левой стороны необработанного поля перед секциями с плужными корпусами.Таким образом, после прохода многокорпусного плуга, формирующего свальный гребень за один проход, остаются раскрытые по обе стороны свала одноразъемные борозды, в которые будет производится под нормальным углом естественного откоса укладка пластов почвы от последующих корпусов плуга. осуществляющих обычную вспашку, т,е. многокорпусный плуг реализует подготовку поля к пахоте группы пахотных агрегатов.Другим вариантом или режимом работы заявляемого многокорпусного плуга является использование его не только как плуга для выполнения свала. но и как орудия с широкими функциональными воэможностями, осуществляющее гладкую пахоту без свальных гребней и разъемных борозд с сохранением на поле стерневых полос(кулис), обработанных безотвально, Для этого необходимо на многокорпусном плуге установить за плужными корпусами по всей ширине захвата плуга дополнительные выравниватели 29 и 30 и рыхлительные лапы 27 и 28 на крайних плужных корпусах 8 и 10 со стороны их полевых обрезов.Кроме того, посредством регулируемых по высоте четырех стоек 31, кронштейна 32 и тяговых брусьев 33 и 34 установить дополнительные выравниватели 29 и 30 так, чтобы режущая их кромка была параллельна поверхности поля и погружена в разрыхленную, вспаханную почву на глубину, позволяющую полностью заделывать одно- разъемные борозды путем среза гребешков и транспортирования почвы, лишенной растительных остатков, а также подбирают из условия необходимых параметров кулисы рыхлительные лапы 27 и 28 с шириной захвата одного или двух плужных корпусов,Многокорпусный плуг с заглубленными рабочими органами протаскивают по полю с интервалом между проходами, равным двум или четырем захватам плужных корпусов, образуя сочетающие обработанные безотвально полосы с сохраненной стерней (кулисы) и отвально разрыхленные участки с полностью заделанными растительными ос 1727554татками, В практике этот вид обработки называют кулисным паром. Это одно из надежных средств повышения урожайности зерновых культур в засушливых районах. Оставленная стерня смягчает отрицательное воздействие суховеев, задерживает снег на полях, защищает почву от эрозии. Таким образом, при движении многокорпусного плуга, осуществляющего гладкую пахоту, его рабочие органы производят те же действия, что и при выполнении режима Формирования свального гребня. При этом добавляется действие установленных в задней части плуга вслед за плужными корпусами дополнительных выравнивателей 29 и 30, которые срезают поверхностный слой пашни (гребешки) на глубину, не превышающую глубину залегания заделанных растительных остатков, и транспортируют почву в одноразьемные борозды со всей ширины захвата плуга. создавая условия качественной и полной их заделки и получения ровной (гладкой) поверхности пашни без свальных гребней и разьемных борозд, с повышенным качеством заделки сорных растений на дно борозды. Кроме того, добавляется воздействие рыхлительных лап 27 и 28 на участки почвы, лежащие по правую и левую стороны многокорпусного плуга, параметры которых кратны ширине захвата лап, что обеспечивает плугу дополнительную возможность совмещать отвальную с безотвальной обработкой полос (кулис) сохраненной стерни. Формула изобретения1. Многокорпусный плуг, содержащийсмонтированный на раме двустороннийплужный корпус с удлиненными лево- и пра 5 вооборачивающими отвалами, при этом залевооборачивающим отвалом установленасекция с правооборачивающими плужнымикорпусами, а за правооборачивающим отвалом - секция с левооборачивающими плуж 10 ными корпусами, отл и ча ю щи й с ятем,что, с целью повышения качества обработкипочвы, плуг снабжен расположенными задвусторонним плужным корпусом дополнительными безотвальными и отвальными15 плужными корпусами и лево- и правосто.- ронними выравнивателями, передний конец каждого из которых связан с одним избороздных обрезов двустороннего плужного корпуса, а ширина захвата последнего20 равна суммарной ширине захвата дополнительных плужных корпусов, при этом безотвальные плужные корпуса расположеныперед и между отвальными дополнительными корпусами, причем левосторонний вы 25 равниватель размещен перед секциейправооборачивающих плужных корпусов, аправосторонний выравниватель - передсекцией левооборачивающих плужных корпусов.30 2,Плугпоп.1,отличающийся тем,что он снабжен рыхлительными лапами идополнительными выравнивателями, приэтом последние расположены за секциямиплужных корпусов, а каждая из рыхлитель 35 ных лап связана с последним плужным корпусом одной из секций и размещена состороны его полевого обреза,Е "Л-Вид Борозды после прохода корпуса л С д.дно оороэды проке пяуиньи корпугобФиг 3 лужника иаданнои глубину - а/2,убине -а1727554 оставитель Е.Тлеужановехред М,Моргентал орректор С.Шевкун актор Л.Гратил Производственно-издательский комбинат "Р;,гент", г, Ужгород, ул. Гагарина, 1 Заказ 1344 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
