Номер патента: 170229

Авторы: Фельдма, Фогель, Шехтер, Щука

ZIP архив

Текст

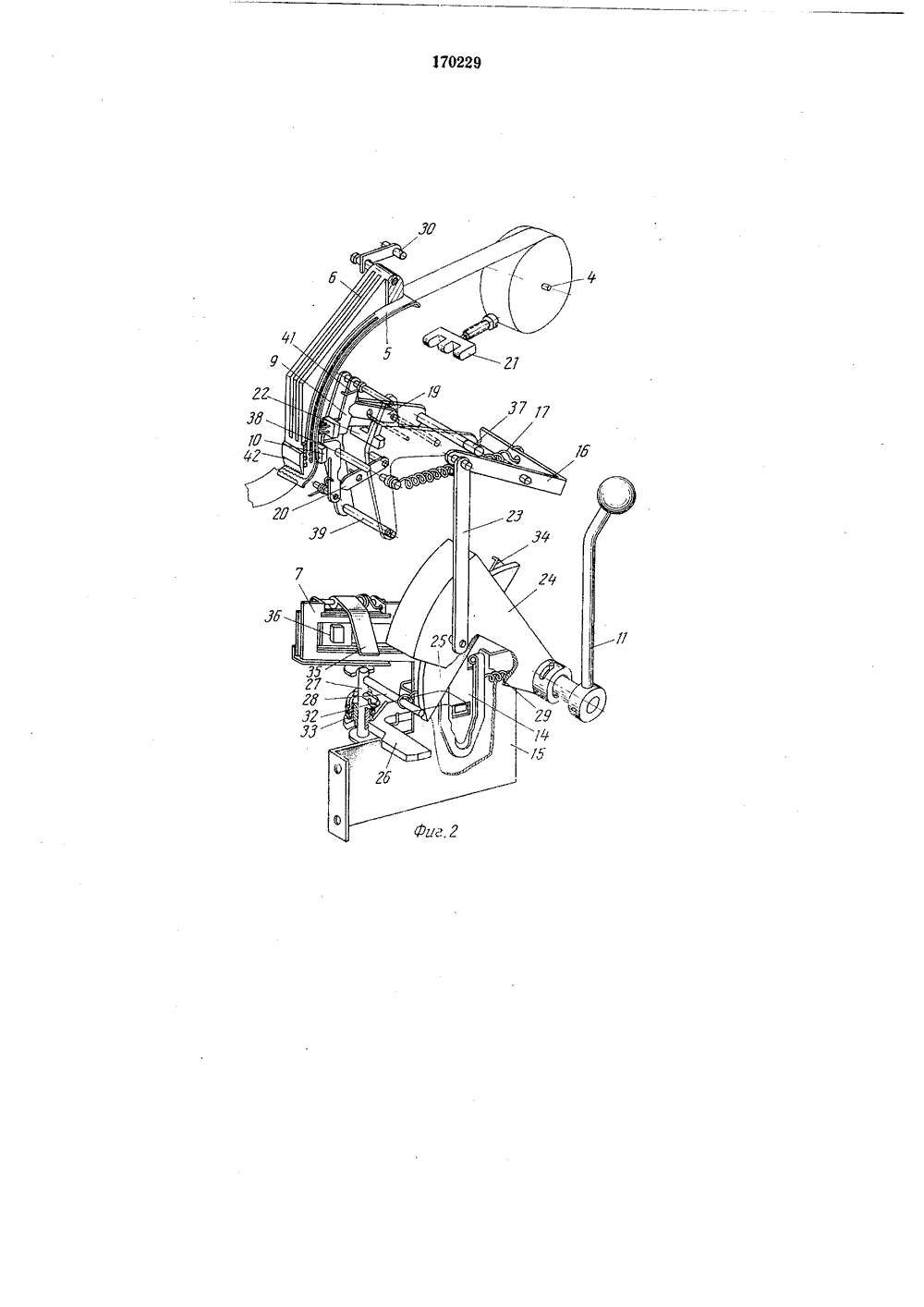

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикрисоединением заявкииоритет МПК б 07 Ь 6 071 ДК 681,173.2(088,8) осударственныйомитет по делам изобретений открытий СССР публиковано 09. Ч,1965, Бюллетень ата опубликования описания 8 Х.1965 Г, Щука, Я хтер, Г. Р. Фогель, ИБ. О. Мирецкий зобретения льдм явите АТ ДЛЯ ПР ПОЛУ БИЛЕТОВ одписная группаИзвестные полуавтоматы для продажи билетов из рулона содержат смонтированные в корпусе рулонодержатель, испытатель монет, накопитель с каналом для установки монет в вертикальный ряд, механизм выдачи билетов и приводной механизм. В последнем в качестве замыкающего звена используется верхняя монета вертикального ряда.В предлагаемом полуавтомате механизм выдачи билетов выполнен в виде двух игольчатых захватов - подающего и фиксирующего. Захваты связаны с приводным механизмом через имеющую два устойчивых положения подпружиненную скобу и вилку с сухарями, один из которых взаимодействует с установленными у механизма выдачи упорами. Кроме того, полуавтомат снабжен расположенными над игольчатыми захватами направляющими для билетной ленты.Это отличие повышает надежность действия механизма выдачи билетов и предотвращает злоупотребление - отрыв нескольких билетов при оплате одного.На фиг. 1 изображен предлагаемый полуавтомат, вид сбоку и спереди; на фиг, 2 - кинематическая схема полуавтомата в исходном положении; на фиг. 3 - то же, в рабочем положении при наличии в накопителе требуемой суммы монет; на фиг. 4 - то же, при отсутствии монет в накопителе,В корпусе, представляющем собой рамку 1с верхней и нижней крышками, соответственно, 2 и 3 смонтированы основные узлы полуавтомата: установленный на кронштейнах ру лонодержатель 4 с нащечинами (на чертежахне показаны), направляющие для билетной ленты - неподвижная 5 и откидная 6, испытатель 7 монет с калиброванными отверстиями для контроля размеров монет и постоян ным магнитом для отсева ферромагнитныхсуррогатов; накопитель монет с трафаретом 8, механизм выдачи билетов с игольчатыми захватами 9 и 10, приводной механизм с рукояткой 11 и кассета для сбора монет (на чер тежах не показана).При использовании полуавтомата для продажи билетов на городском пассажирском транспорте рамку 1 корпуса закрепляют в междуоконном проеме салона. На крышке 2 20 сделано окно 12, через которое можно видетьномер очередного билета, и щель 13 для выдачи билетов.Накопитель монет выполнен в виде двухщек 14 и 15, представляющих собой одно це лое со щеками испытателя монет и образующих щелевой канал, в котором установлен трафарет 8, Трафарет служит для установки принятых испытателем монет.Механизм выдачи билетов, кроме упомяну- ЗО тых выше игольчатых захватов - подающего9 и фиксирующего 10, содержит также перекидную скобу 1 б с двумя пружинами 17, вилку 18 и сухари 19 и 20, первый из которых взаимодействует с упорами 21 и 22. Скоба 1 б через поводок 2 З связана с приводным механизмом, который состоит из установленного на оси рукоятки 11 сектора 24 с копиром 25 и П-образного рычажного щупа 2 б, предназначенного для стопорения сектора 24 при отсутствии монет на трафарете 8. Щуп установлен на оси 27, снабженной пальцем 28, прижатым пружиной 29 к копиру 25.Для заправки полуавтомата рулоном билетов необходимо открыть крышки 2 и 3 (надеть билетный рулон на рулонодержатель и вставить его в кронштейн), затем отпереть запорные планки ЗО, которые удерживают откидную направляющую б, откинуть подвижную направляющую, ввести конец рулона между направляющими, наколов его на иглы нижнего захвата 10, которые выступают через пазы неподвижной направляющей б. После этого направляющую б возвращают в исходное положение и запирают запорные планки ЗО.При опускании монеты в испытатель 7 монет полноценная монета проходит через испытатель и падает в трафарет 8, где в зависимости от своего диаметра занимает определенное положение относительно отверстия Л в щеке 14. Если в трафарете накопились монеты на сумму стоимости билета (3 или 4 копейки), то они перекрывают отверстие Л.После нажима на рукоятку 11 в отверстие З 1 входит щуп 2 б: в случае отсутствия в трафарете монет щуп свободно проходит через отверстие Л, если же монеты перекрывают отверстие, щуп 2 б упирается своим концом в монету.В движение рычажный щуп приводится следующим образом. Поворачивают рукоятку 11, в результате чего сидящий на ее оси сектор 24 с копиром 25 тоже поворачивается; движение от копира передается через палец 28 оси 27, которая посредством пальца З 2 и пружины ЗЗ приводит в действие рычажный щуп 2 б.Если монета отсутствует в трафарете, один конец щупа 2 б проходит в отверстие З 1 в щеках монетопровода, а другой его конец, поворачиваясь, попадает под сектор 24 и препятствует перемещению сектора вниз. Если же отверстие З 1 перекрыто монетой, конец щупа 2 б упирается в нее. Застопоренный щуп позволяет повернуть сектор 24, который приводит в движение через поводок 2 З механизм выдачи билетов.При нижнем крайнем положении сектора 24 выступ З 4 копира 25 отводит трафарет 8 от щеки 1 б, и монеты падают через образующуюся щель в кассету для сбора монет. Копир 25 в этом положении также отводит щуп 26, от отверстия З 1, давая возможность всем монетам упасть в кассету.Кроме того, при повороте рукоятки П сектор 24, нажимая на планку Зб, отводит магнит Зб испытателя монет от щеки; при этом,если испытателем задержан монетный суррогат, последний попадает вниз в открываемуюпланкой ЗЫ щель и возвращается покупателю.Ы Выдача билета происходит следующим образом. Поворачивают рукоятку на 50 от первоначального положения. Приводной механизм действует описанным выше образом,Если монеты были опущены на заданную сум 10 му, щуп 2 б не стопорит сектор 24, и последний через поводок 2 З поворачивает перекидную скобу 1 б. Последняя соединена с вилкой18 двумя пружинами 17 и поворачивается относительно той же оси З 7, что и вилка, Если15 сектор 24 повернется от начального положения на угол больше 50, то перекидная скоба1 б переместит точку крепления пружин 17 выше оси З 7. В результате вилка 18 будет переброшена пружинами вверх.20 Вилка 18, находясь в нижнем положении;нажимает осью З 8 на нижний сухарь 20, который в свою очередь нажимает на нижнийзахват 10, а последний иглами удерживаетконец билета. При перемещении вилки 18 в25 верхнее положение нижняя ось З 9 вилки перемещает сухарь 20 из нижнего положения вверхнее.Захват 10 под действием пружины 40 отходит от неподвижной направляющей б и освоЗО бождает конец билетной ленты.Одновременно при перемещении вилки 18 вверхнее положение сухарь 19, упираясь вверхний упор 21, нажимает на захват 9, который, перемещаясь, накалывает иглами би 35 летную ленту.При возвращении рукоятки 11 в исходноеположение перекидная скоба 1 б возвратит висходное положение пружины 17. Вилка 18 свыдвинутым захватом 9 и наколотой билет 40 ной лентой будет перекинута в нижнее положение на длину одного билета. Билет выдвигается из направляющих б и б. Сухарь 19вилки упрется в нижний упор 22 и освободитзахват 9, который под действием пружины 4145 отойдет от неподвижной направляющей б.При этом иглы захвата 9 освободят билет.Нижний захват 10 в этот момент зажмет билетную ленту, как это описано выше,Выданный билет можно оторвать: для удобЫО ства отрыва на откидной направляющей брасположен нож 42. Предмет изобретения 55Полуавтомат для продажи билетов из ру.лона, содержащий смонтированные в корпусе рулонодержатель, испытатель монет, накопитель с каналом для установки монет в верти кальный ряд, механизм выдачи билетов и приводной механизм, в котором в качестве замыкающего звена использована верхняя монета вертикального ряда, отличающийся тем, что, с целью повышения надежности действия ме Ы ханизма выдачи билетов и исключения зло170229 О употреблений, последний выполнен в виде двух игольчатых захватов - подающего и фиксирующего, связанных с приводным ме. ханизмом через имеющую два устойчивых положения подпружиненную скобу и вилку с двумя сухарями, один из которых взаимодействует с установленными у механизма выдачи упорами, причем полуавтомат снабжен расположенными над игольчатыми захватами 5 направляющими для билетной ленты.Составитель Л. М, Житомирскаяедактор В, ф. Чулкова Техред А. А. Камышникова Корректор Ю. М. федуловаказ 895/1 Тираж 550 Формат бум. 60)(90/в Объем 0,73 изд, л, Цена 5 кон. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4пография, пр. Сапунова, д. 2

Смотреть

Заявка

839899

Г. Г. Щука, Я. Л. Шехтер, Г. Р. Фогель, И. С. Фельдма Б. О. Мирецкий

МПК / Метки

МПК: G07B 3/02, G07B 5/02, G07F 5/08

Метки: бнйс, гс, союзиач, тгх, •п

Опубликовано: 01.01.1965
