Испытатель монет

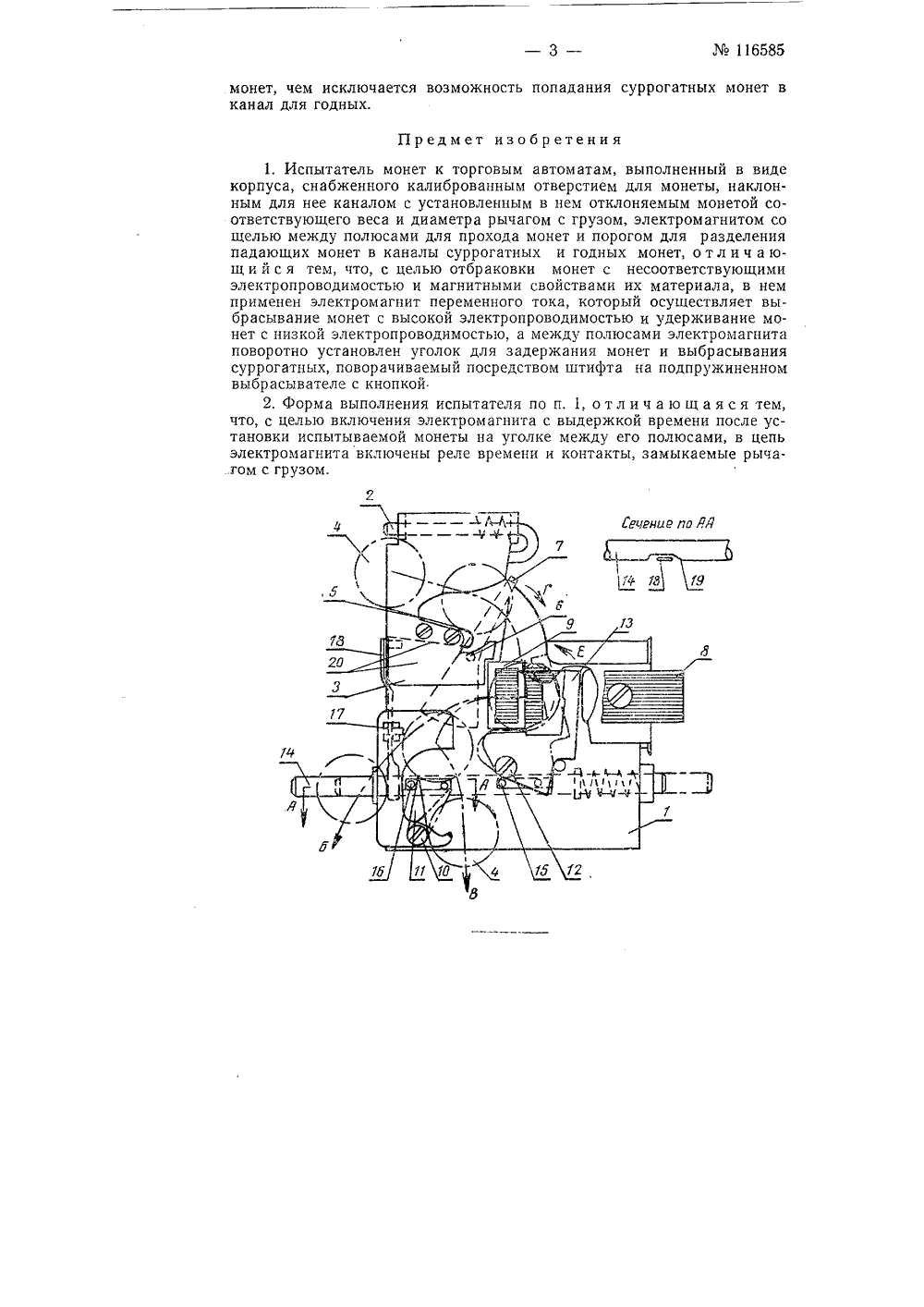

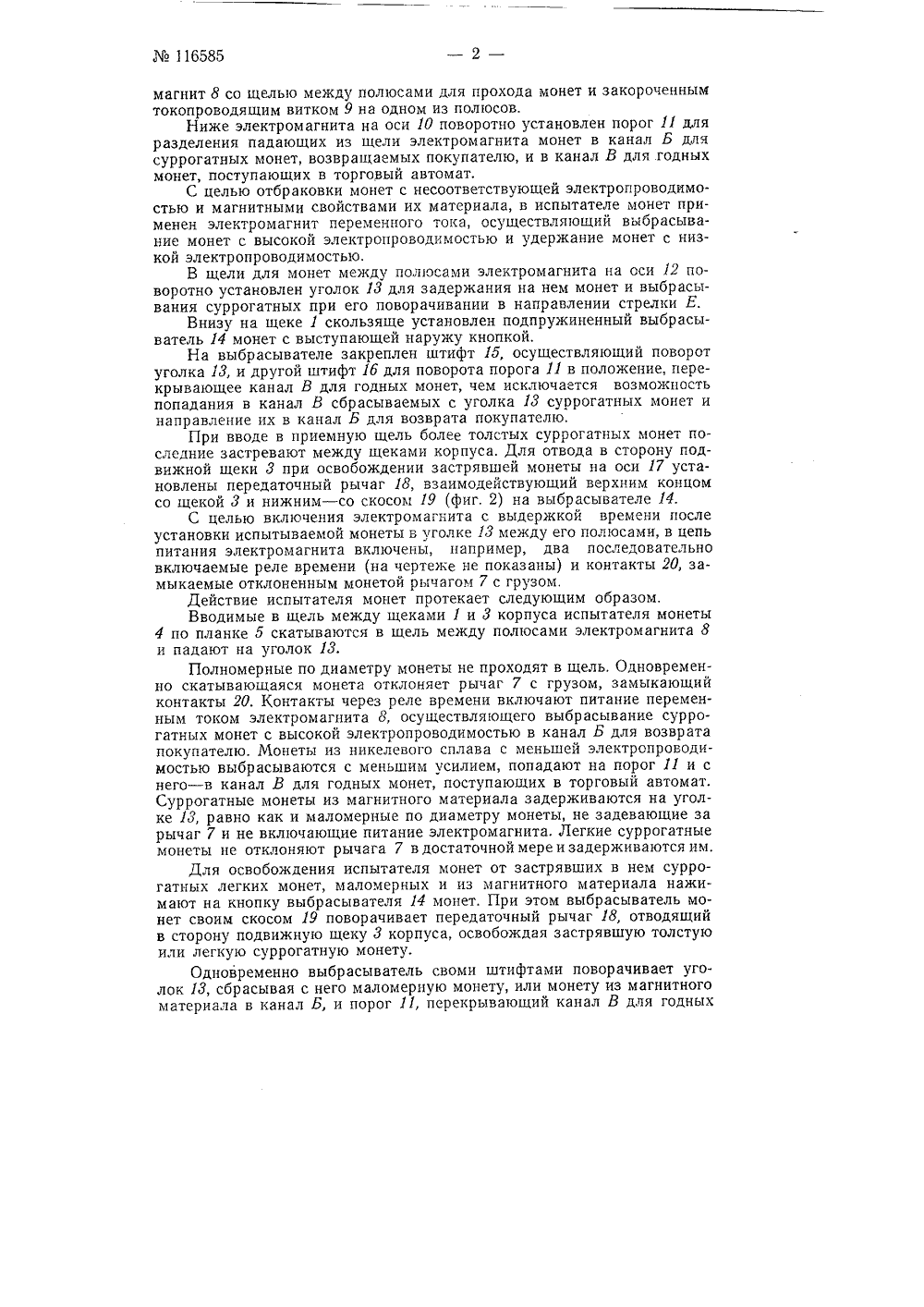

СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ б, И. ЗадоринСПЫТАТЕЛЬ МОНЕТ аввлено 11 декабря 1957 г, за587664/28 в Комитет по делам изобретенийоткрытий при Совете Министров СССР Известны испытатели монет к торговым автоматам, выполненные в виде корпуса, снабженного калиброванным отверстием для монеты, наклонным для нее каналом с установленным в нем отклоняемым монетой соответствующего веса и диаметра рычагом с грузом, электромагнитом со щелью между полюсами для прохода монет и порогом для разделения падающих монет в каналы суррогатных и годных монет.Эти испытатели обеспечивают отбраковку монет по размерам, весу и магнитным свойствам, но неспособны отбраковывать монеты с несоответствующей электропроводимостью.В описываемом испытателе отмеченный недостаток устранен тем, что в нем применен электромагнит переменного тока, осуществляющий выбрасывание монет с высокой электропроводимостью и удерживание монет с низкой электропроводимостью. Для осуществления этого между полюсами электромагнита поворотно установлен уголок для задержания годных монет и выбрасывания суррогатных, поворачиваемый посредством штифта на подпружиненном выбрасывателе с кнопкой. С целью включения электромагнита с выдержкой времени после установки испытываемой монеты на уголке между его полюсами,в цепь электромагнита включены реле времени и контакты, замыкаемые рычагом с грузом.На чертеже изображен испытатель монет, вид сбоку,Корпус испытателя состоит из неподвижной щеки 1 (фиг. 1) и по- воротно соединенной с ней осью 2 подвижной подпружиненной щеки 8, между которыми имеется щель с входным калиброванным отверстием для ввода монет 4. На щеке 1 закреплена планка 5, ограничивающая снизу наклонный канал для скатывающихся монет. На оси б поворотно установлен рычаг 7 с грузом, отклоняемый в направлении стрелки Г монетой соответствующего диаметра, задевающей за верхний отогнутый конец этого рычага. На пути скатывающихся монет установлен электроП 6585магнит 8 со щелью между полюсами для прохода монет и закороченным токопроводящим витком 9 на одном из полюсов.Ниже электромагнита на оси 10 поворотно установлен порог 11 для разделения падающих из щели электромагнита монет в канал Б для суррогатных монет, возвращаемых покупателю, и в канал В для.годных монет, поступающих в торговый автомат.С целью отбраковки монет с несоответствующей электропроводимостью и магнитными свойствами их материала, в испытателе монет применен электромагнит переменного тока, осуществляющий выбрасывание монет с высокой электропроводимостью и удержание монет с низкой электропроводимостью.В щели для монет между полюсами электромагнита на оси 12 по- воротно установлен уголок 13 для задержания на нем монет и выбрасывания суррогатных при его поворачивании в направлении стрелки Е.Внизу на щеке 1 скользяще установлен подпружиненный выбрасыватель 14 монет с выступающей наружу кнопкой.На выбрасывателе закреплен штифт 1 б, осуществляющий поворот уголка 13, и другой штифт 1 б для поворота порога 11 в положение, перекрывающее канал В для годных монет, чем исключается возможность попадания в канал В сбрасываемых с уголка 13 суррогатных монет и направление их в канал Б для возврата покупателю,При вводе в приемную щель более толстых суррогатных монет последние застревают между щеками корпуса. Для отвода в сторону подвижной щеки 3 при освобождении застрявшей монеты на оси 17 установлены передаточный рычаг 18, взаимодействующий верхним концом со щекой 3 и нижним - со скосом 19 (фиг. 2) на выбрасывателе 14.С целью включения электромагнита с выдержкой времени после установки испытываемой монеты в уголке 13 между его полюсами, в цепь питания электромагнита включены, например, два последовательно включаемые реле времени (на чертеже не показаны) и контакты 20, замыкаемые отклоненным монетой рычагом 7 с грузом.Действие испытателя монет протекает следующим образом, Вводимые в щель между щеками 1 и 3 корпуса испытателя монеты 4 по планке 5 скатываются в щель между полюсами электромагнита 8 и падают на уголок 13,Полномерные по диаметру монеты не проходят в щель, Одновременно скатывающаяся монета отклоняет рычаг 7 с грузом, замыкающий контакты 20. Контакты через реле времени включают питание переменным током электромагнита 8, осуществляющего выбрасывание суррогатных монет с высокой электропроводимостью в канал Б для возврата покупателю. Монеты из никелевого сплава с меньшей электропроводимостью выбрасываются с меньшим усилием, попадают на порог 11 и с него - в канал В для годных монет, поступающих в торговый автомат. Суррогатные монеты из магнитного материала задерживаются на уголке 13, равно как и маломерные по диаметру монеты, не задевающие за рычаг 7 и не включающие питание электромагнита, Легкие суррогатные монеты не отклоняют рычага 7 в достаточной мере и задерживаются им.Для освобождения испытателя монет от застрявших в нем суррогатных легких монет, маломерных и из магнитного материала нажимают на кнопку выбрасывателя 14 монет. При этом выбрасыватель монет своим скосом 19 поворачивает передаточный рычаг 18, отводящий в сторону подвижную щеку 3 корпуса, освобождая застрявшую толстую или легкую суррогатную монету.Одновременно выбрасыватель своми штифтами поворачивает уголок 13, сбрасывая с него маломерную монету, или монету из магнитного материала в канал Б, и порог 11, перекрывающий канал В для годных116585монет, чем исключается возможность попадания суррогатных монет вканал для годных.Предмет изобретения1, Испытатель монет к торговым автоматам, выполненный в виде корпуса, снабженного калиброванным отверстием для монеты, наклонным для нее каналом с установленным в нем отклоняемым монетой соответствующего веса и диаметра рычагом с грузом, электромагнитом со щелью между полюсами для прохода монет и порогом для разделения падающих монет в каналы суррогатных и годных монет, о тл и ч а ющ и й с я тем, что, с целью отбраковки монет с несоответствующими электропроводимостью и магнитными свойствами их материала, в нем применен электромагнит переменного тока, который осуществляет выбрасывание монет с высокой электропроводимостью и удерживание монет с низкой электропроводимостью, а между полюсами электромагнита поворотно установлен уголок для задержания монет и выбрасывания суррогатных, поворачиваемый посредством штифта на подпружиненном выбрасывателе с кнопкой2. Форма выполнения испытателя по п. 1, отл и ч а ю ща я с я тем, что, с целью включения электромагнита с выдержкой времени после установки испытываемой монеты на уголке между его полюсами, в цепь электромагнита включены реле времени и контакты, замыкаемые рычагом с грузом.
